Микроскоп для PCB

­
­
Как не хвали оголовье со сменными увеличительными линзами, а за пол дня ковыряний в печатных платах с ним на голове, глазки в кучку все же собираются…
­
­

Оглавление:

○ Вступление
○ Технические характеристики
○ Доставка, упаковка
○ Комплект поставки
○ Общий вид, управление микроскопом
○ Микроскоп в работе
○ Выводы

Вступление

Есть у меня хобби, радиолюбительство. Придумываю и собираю всякие схемки, иногда полезное нахожу в интернете. Под схемки делаю печатные платы. Иногда занимаюсь ремонтом бытовухи… При этом, как я уже и говорил, радиодетали мельчают, а зрение не становится лучше. Тут я и пришел к выводу, что микроскоп очень бы мне не помешал. Но в характеристики специализированных микроскопов особо не вдавался, дороговаты они для хобби. При случае прикупил USB-шный ширпотребовский микроскоп. Для поиграться он подходит, а вот для работы с печатными платами никак, по тому как фокусное расстояние и площадь обзора очень маленькие. К тому же картинка запаздывает от реала на полметра, от этого мозг начинает волноваться. Так что на предложение выбрать что либо для обзора, выбрал этот. На тот момент лучший из того что было. Не считая конечно 14 мегапиксельного за 500 баксов…
Прошло более двух с половиной месяцев молчания менеджера из магазина. Я давно уж на все забил и забыл и вот письмо на почту, что посылка отправлена… не дали даже глянуть что появилось нового…
Ну что ж, спасибо и на этом.
Назад к оглавлению

Технические характеристики с сайта продавца:

Основные функции:
• высокое качество, высокое разрешение, четкое изображение
• автодиафрагма
• 800 ТВЛ (PAL)
• With C-Mount to CS-Mount adapter
• промышленная ПЗС-камера с выводом живого изображения непосредственно на любой BNC монитор или проектор.
Камера:
• датчик: CCD — 1/3 дюйма
• разрешение: 537pixels х 597pixels
• 800 (ТВЛ)
• баланс белого: авто
• цвет: есть
• выход: BNC
• питание: 12 В постоянного тока
• размер корпуса камеры: 7см х 5 см х 5 см
• вес нетто: 218g
• корпус: металл
Монитор:
• экран: 4.3 дюйма tft ЖК-монитор
• Формат дисплея: 16:9
• разрешение: 480 х 272
• материал корпуса: пластик абс
• потребляемая мощность: 06.w (12v постоянного тока)
• вход видео: PAL / NTSC
• размеры (ДxВxш): 113мм х 70мм х 20 мм
Объектив:
• крепление: C-Mount
• увеличение: 10X — 100x на дисплее
• рабочее расстояние: 50-200мм
• поле зрения: 2.4mm-32mm
• размер: 115mm (высота) х 40 мм (диаметр)
• вес нетто: 210г
Подсветка:
• регулируемое, компактное кольцо с 40-а светодиодами
• обеспечивает интенсивное и целенаправленное бестеневое освещение
• 100.000 часов жизни
• питание: 100-240V, 50-60Hz, автоматическое переключение
• внутренний диаметр кольца света: 1.0 "(27мм)
• внешний диаметр: 1.77 "(45мм)
• рабочее расстояние: 27мм-45мм
Назад к оглавлению

Доставка, упаковка

Доставка быстрая, EMS до двери за 12 дней.
Упаковка стандартная для этого магазина. В мусорный мешок ссыпано все навалом.

Туда поместилось три сплющенные коробки. Сам агрегат, источник питания 12В/2А и мониторчик.
Так грустно это все выглядело, после того как я высыпал содержимое из мешка. Думаю, если бы посылка доставлялась простой почтой со стандартными сроками, то получили бы мы кучку хлама. То, что монитору пришел бы писец, однозначно.
Он лежал экраном вверх на большой коробке, а на нем б/п, импортной вилкой вниз…

Назад к оглавлению

Заявленный комплект поставки

• камера — 1 шт.
• монитор — 1 шт.
• объектив — 1 шт.
• станина — 1 шт.
• источник питания для камеры — 1 шт.
• подсветка с адаптером питания -1 шт.
Тут затесалась одна маленькая бяка… В комплекте отсутствует подсветка и шнур для ее подключения. О разъеме BNC молчим, по тому как на картинке продавца он есть, а в комплектации его нет.
Техпомошь сказала что вышлет… может и вышлет…

Посмотрим на каждую и комплектующих в отдельности.

Источники питания.
В комплекте их два. Заявлено 12V/2A. На самом деле оба держат около полутора ампер, затем на выходе ноль.

Падает нагрузка, показания восстанавливаются. Через пару минут прогрева максимальный ток падает до 1,2 ампера. В таком режиме он особо не греется и работает долго. Внутри все довольно неплохо выглядит.

В общем обыкновенный амперный б/п на который наклеили не ту наклейку и… по китайской традиции надули нас в два раза помноженное на два. Здесь нас обманули в первый раз.
Так как два б/п для микроскопа не нужно, общее потребление без подсветки около 100 миллиампер, то источники питания были отложены в сторону и вместо них взят амперный б/п (который тянет два ампера). К тому же у комплектных вилка не «наша», а переходников не положили.
Камера.
Корпус металл, размерам соответствует. Питается камера от 12 вольт.
Выход только BNC. Если хотите подключиться, запасайтесь разъемом.

Есть выход на автодиафрагму с переключателем авто/ручная. Но… это не для нас. То есть не с нашим объективом. И даже не с нашей камерой…
Вскрытие показало «ху из ху». Разъем на автодиафрагму и переключатель даже не подпаяны, ну и т.д и т.п… Хотя с комплектным объективом этот разъем, переключатель и данная функция не востребованы, все же китайцы не преминули надуть нас во-второй раз.

Объектив.
Объектив как объектив. Сказать о нем ничего не могу, не спец я в них. Документации нет.

Прикручивается к камере.

Монитор.
Монитор 16:9, в меню есть переключение на 4:3. Управляется тремя кнопками на тыльной стороне. Есть выбор русского языка. Настройки яркости, контрастности, цветности, сброс всех настроек.
Монитор мягко говоря не очень. Сделан из дешманского на вид пластика. Углы обзора никакие. Более менее картинка не плывет только при взгляде сверху. Регулировка настроек так же никакая. До середины диапазона ничего вроде не регулируется, потом скачок и… снова ничего не регулируется… Зато в наличии два видеовхода.

Забегая вперед скажу, не удалось мне никакими ухищрениями добиться реальной цветной картинки на мониторчике. Чтобы картинка была реальная, с цветом, без бликов и заплывов…
Кто виноват, монитор или камера, к сожалению выяснить не могу. Нет подмены. Грустно…

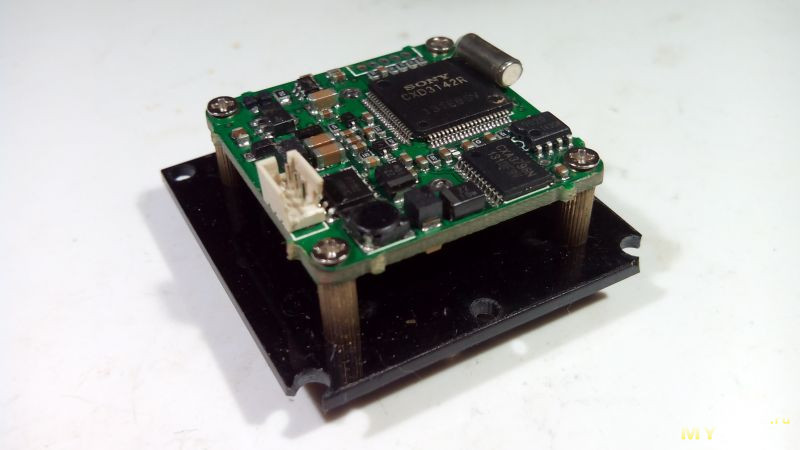

Внутри ничего выдающегося.

Особо распространяться по поводу мониторчика не буду. Внизу обзора есть пара ссылок на обзоры с довольно подробным его описанием. Людям понравился, мне нет. Может он вообще не из оперы о микроскопах PCB…
В комплекте так же станина 24*16 сантиметров, высота 2,5 сантиметра, весом в полкило. Верх, крашенный металл, остальное пластик. Внутри полая.

К ней прикручивается металлическая стойка.

На стойку крепится кронштейн, а на него уже крепится камера.
Кронштейн с регулировкой высоты.

Для крепления всего этого хозяйства три винта, ограничительное кольцо и заглушка на стойку.

Назад к оглавлению

Общий вид, управление микроскопом

Микроскоп собирается довольно легко.
К станине прикручивается стойка, на неё устанавливается кронштейн. В кронштейн крепится камера с объективом. Высота всей конструкции получается 32 сантиметра.
Далее покупаем разъемы BNC, тюльпан, кусок кабеля РК-шника. Паяем все это дело, подключаем все концы, включаем в сеть и можно работать.
Несколько фото общего вида.
Здесь на некоторых фото видно прикрученный к камере кронштейн для монитора, вырезал из жести… В общем искал наилучшее расположение монитора. Впоследствии кронштейн был удален, по тому как монитор в таком положении располагался очень близко к лицу и приходилось сводить глаза в кучку, а в таком случае микроскоп практически не отличим от вышеупомянутого оголовья с линзами.


Управляется микроскоп так же просто.
Во-первых, перемещением кронштейна с камерой вверх/вниз по стойке, фиксируя положение винтом.
Во-вторых, вращением ручки. Этим мы поднимаем опускаем камеру относительно стойки с кронштейном. При перемещении люфтов нет, перемещается плавно.
В-третьих, вращением кольца на объективе, фокусируемся на исследуемом объекте. Вращается довольно туго и плавно, без рывков.

Назад к оглавлению

Микроскоп в работе

А теперь о печальном.
Монитор в комплекте никакой. Регулировкам практически не поддается. Углы обзора грустные.
Ниже на фото наилучшее изображение которого удалось добиться. Справа фото платы на смарт, в реале она зеленная…
Камера не дружит с балансом белого и светом.
Немного изменилось освещение, пролетела тучка за окном, поднес руку поправить плату и изображение начинает плавать. Меняется цвет, яркие участки заплывают, темные не разглядеть… муйня короче. Пробовал подсвечивать фонариком, устанавливать микроскоп у окна, чтобы солнышко подсветило… Кардинально картинка в лучшую сторону не меняется. Можно конечно добиться, чтобы данная плата была зеленной, но тогда на плате все зеленное и еле различимое.
Поэтому яркость, контрастность и цветность на мониторе убираем ниже среднего, чтобы перескочило через какой-то внутренний условный порог который установил производитель и пользуем по назначению. На картинке немного остаются заплывы, цвета не естественные, но пользоваться уже можно.
Расположение монитора очень трудно подобрать. Поставить на камеру, носом упираешься. Приколхозить к стойке, при верхнем положении камеры она перекрывает монитор. Так что придется ему болтаться внизу на шнурочке.

По поводу увеличения объектива сказать ничего не могу, не спец я в них. На картинках постараюсь показать. Указаны расстояния, при котором объектив можно сфокусировать на объекте. Ниже никак и выше тоже никак.
Максимальное увеличение достигается при высоте объектива над рассматриваемым объектом 50 мм. При этом поле зрения 3*4 миллиметра.

Минимальное увеличение при высоте объектива над объектом 155 мм. Поле зрения 13*18 миллиметров.

Здесь рабочее расстояние вполне устраивает. Увеличение вроде тоже. Задержек изображения нет или я не увидел. Все движения в реале, что очень радует. Есть куда положить плату и работе паяльником ничего мешать не будет но…
Вспоминаем заявленные характеристики:
• рабочее расстояние: 50-200мм
• поле зрения: 2.4mm-32mm
Тут мы были обмануты, так мимоходом, в третий раз.

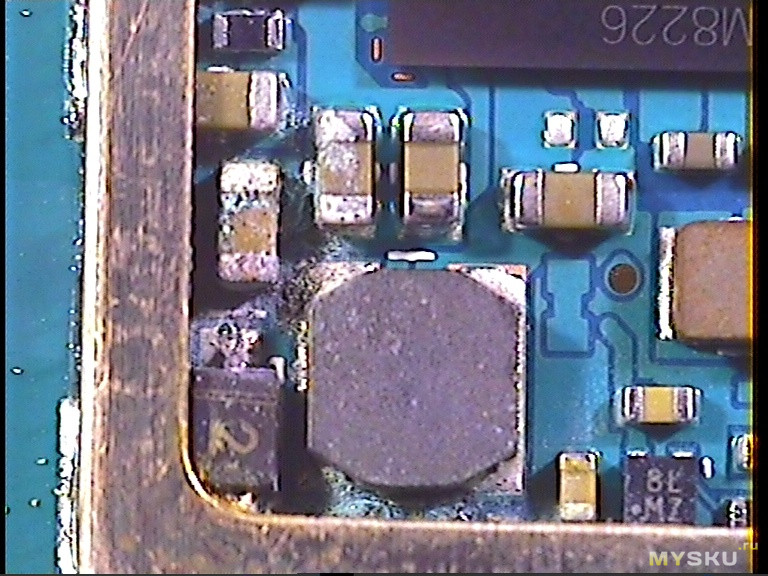

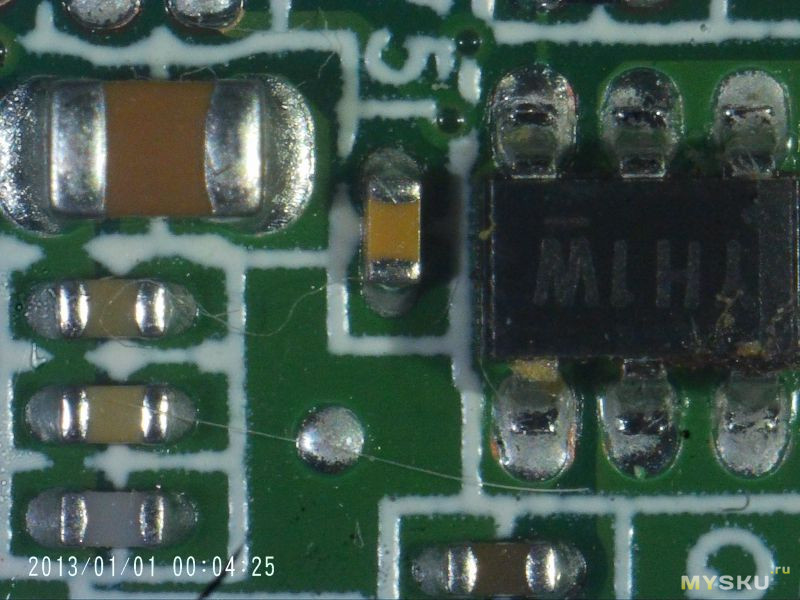

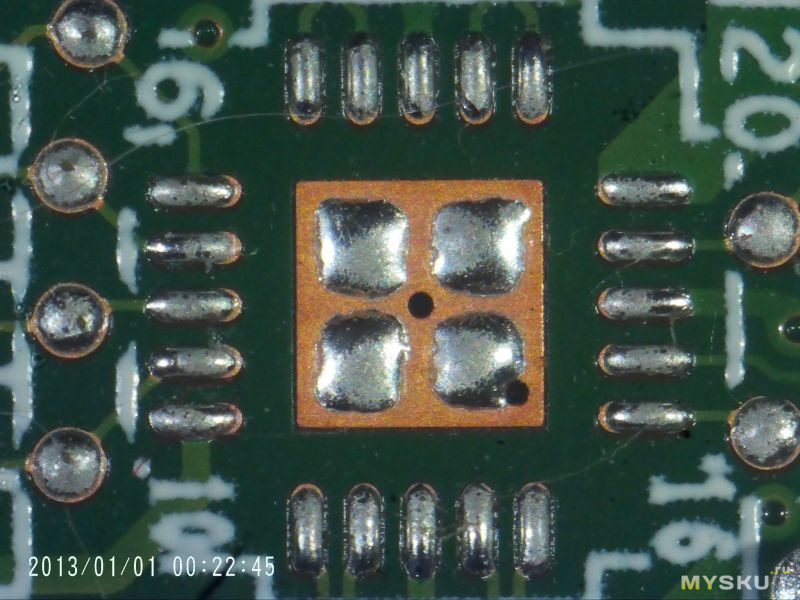

Несколько картинок деталюшек на плате. SMD-шки 0603.

На их фоне 1206 просто гигант.

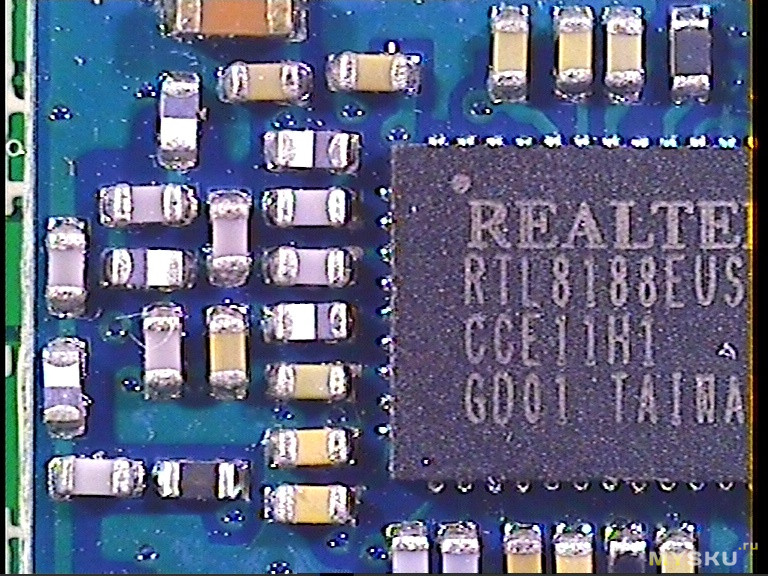

А вот разглядеть надписи на чипе так и не удалось, заплывает все. Справа фотка со смарта.

Назад к оглавлению

Выводы

Начнем с плюсов.
— Микроскопом пользоваться для работы можно. Реально увеличивает, физически работе особо ничего не мешает. Правда понять, что ты там видишь иногда трудновато.
— Прост в сборке.
— Мобильный, не привязан к компьютеру.
— Изображение на мониторе не тормозит. Т.е. задержки не увидел вообще.
— Реально классно паять мелочи, к примеру типоразмер 0603, к которым я раньше и не прикасался. На большом увеличении все видно. Но есть одно но… На большом увеличении нужно иметь держалку плат и… крепкую руку. Небольшой тремор и вы не поймаете в объектив жало паяльника. К счастью у меня с этим все в порядке. :0)
Теперь минусы.
— Нас, покупателей данного девайса, трижды обманули.
— Отвратительная упаковка.
— Некомплект в поставке даже по п.18. Чего ждать в реале?
— Картинка оставляет желать лучшего.
— В данной модификации микроскопа, с поставляемым монитором, сам монитор просто некуда пристроить, он везде мешает. Далеко не поставить, он мелкий, близко носом упираешься. Думаю монитор больших размеров и с лучшими углами обзора более предпочтителен.
— Ни о какой автодиафрагме заявленной в характеристиках нет и речи…
— Глупый баланс белого, если он есть вообще. Я его не увидел. Виден только «баланс синего», по тому как все цвета в конце концов сводятся к синему.
— Нет подключения к компьютеру. Отсюда и дополнительные минусы. Например нельзя сохранить картинку или увеличить ее программно, измерить расстояние…
— Несоответствие б/п заявленным характеристикам.
— Несоответствие заявленного поля зрения и рабочего расстояния.
.Ну а в общем, на безрыбье и рак рыба. Хоть он и неказист и косячен, попользуюсь таким.
… за 150 баксов брать бы не стал однозначно. Все же отдал бы предпочтение камере с USB выходом, а лучше с тем и тем… :0)
Всем удачных покупок!!!
