Пробуем индукцию. Паяльная станция TS2300D

Основное, для чего мне нужен паяльник – обслуживание и ремонт винтажного аудио. На первый взгляд можно обойтись обычным ЭПСН, но иногда встречаются гетинаксовые платы, боящиеся перегрева. Поэтому нужен паяльник с регулировкой температуры. Для работ с аудио постоянно пользуюсь паяльной станцией Т12 Ksger уже более 5 лет. Появилось ощущение, что станция стала как-то не так работать. То недогреет, то перегреет, не выходит из сна пока не нажмешь ручку регулировки… В общем, задумался о новой станции. Последнее время появилась мода на миниатюрные паяльники, первым представителем которой стал Т100. Попробовал. Не понравилось – крупные детали плохо пропаиваются или температуру надо завышать. При эпизодическом использовании – сойдет. Подарил другу, который паяет пару проводков в месяц – дико доволен. Я же преимуществ не вижу. Для выездов есть GOOT PX-201. Решил попробовать индукционную станцию, естественно, китайскую недорогую. Поскольку дела с ними не имел, решил почитать обзоры. Оказалось, что обзоров то особо нет. Пожалуй, самый лучший обзор вот этот. Прочитав обзор, стал склоняться к приобретению обозрённой станции QUICK3202.
Но, пока я раздумывал, настало 23 февраля и я получил в подарок от жены (работает программистом, паять умеет) QUICK TS2300D. (Обзор публикую только сейчас, так как хотел тщательно проверить станцию).
NB!
Станция куплена не у продавца по приведенной ссылке на магазин. В магазине, где станция была куплена, сейчас их нет.
Её аргументы в пользу QUCK TS2300D

• Красивое®
• В Чипдипе дорого, значит хорошая, а я нашла дёшево
• Красивое®
• Радуйся

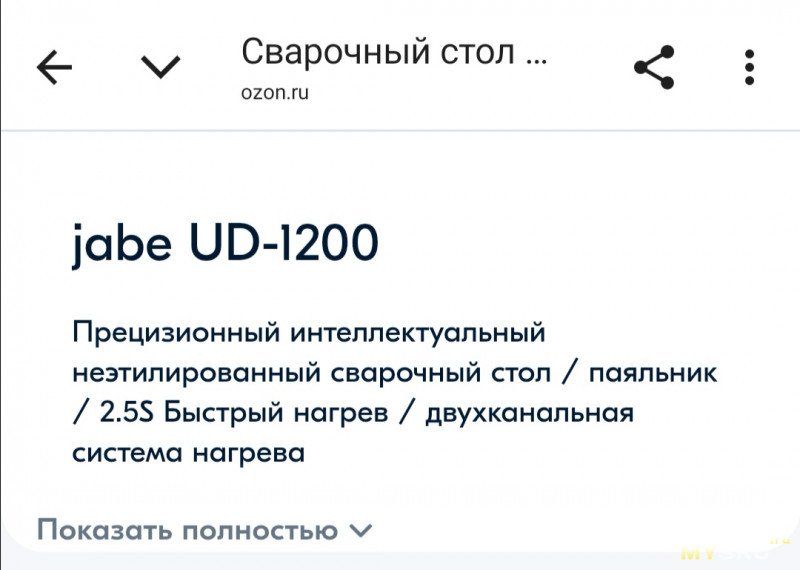

И действительно, в ЧипДипе станция стоит безумно много:
Заказ на Алиэкпресс:

И, как примерный муж, я возрадовался. Должен отметить, что моя жена играет в футбол (кмс), а когда расстраивается, ходит в тир успокаивать нервы. Так что выхода у меня не было.
Так выглядит мишень после успокоения нервов (Викинг, 25 м)

Доставку делала служба Cainiao. На работу этой службы много нареканий, но связано это только с курьерской доставкой. Дело в том, что до города получателя Cainiao доставлет сама, затем нанимает курьерскую службу. Вот эта курьерская служба очень необязательна. Морочили голову неделю, только после обращения в головной офис Cainiao ситуация разрешилась, причём в течении пары часов.
Но, так или иначе, посылка получена.
В посылке сама станция, рукоятка с конусным жалом – картриджем, подставка для паяльника, прихватка для смены жал и подарок (gift) – гибкая металлическая платина с пластиковой рукояткой.

Технические данные:

• Тип: Индукционная
• Мощность: 150 Вт
• Диапазон температур: 100~480°С
• Нагрев от комнатной температуры до 320°С: 8 сек
• Температурная стабильность ±2°C без нагрузки
• Сопротивление между землей и наконечником: 2 Ом
• Потенциал относительно земли: 2 мВ
• Размер: 137*168*114 мм
• Управление: Сенсорное
• Количество предустановок: 3
• Пароль: Да
• Заземление: Да
• Функция ESD: Да

Упаковочная коробка и её содержимое.

Первые впечатления.
Станция довольно большая по сравнению с Т12. Цветной дисплей.
В комплект входят:
• Сама станция
• Ручка TSS31B с электроникой внутри. По мнению уважаемого NightPrizrak ручка должна быть именно такой.
• Подставка для паяльника
• Прихватка для замены жал
• Заземляющий провод
• Инструкция на китайском языке

Ручка TSS31B значительно крупнее и тяжелее, чем Т12. Картриджи серии 500 так же тяжелее, чем Т12. Средний вес жала Т 12 у меня получился около 7,8 гр. Вес картриджа серии 500 зависит от типа жала и получился от 10,4 до 11,8 гр. Следует учесть, что вес Т12 это вес всего картриджа – само жало, нагревательный элемент, термодатчик, а картридж серии 500 – только металл. Очевидно, что тепловая инерция 500-х картриджей будет выше и следует ожидать, что крупные элементы паяться будут лучше. Кабель мягкий, длина около 1 м. Подставка для паяльника металлическая, хорошо подходит к ручке. В подставке есть место для губки, металлической мочалки для очистки жал и сменных картриджей. Подставка тяжелая, по столу не скользит и на вид вполне удобная. Но я привык к подставке Goot st-76 и штатную подставку тщательно не рассматривал.
Комплектная ручка TSS31B в сравнении с ручкой Т12. Внизу картридж серии 500 для индукционной станции.

Разобранная ручка. Длинный тонкий штырь – подпружиненный датчик температуры, вставляющийся в соответствующее отверстие в картридже. Благодаря пружине, датчик всегда плотно прилегает к картриджу. Под платой кожух, нагреватель, гайка и картридж. К станции ручка подключается 7-ми контактным разъемом с быстросъемным фиксатором. На Али ручка отдельно стоит как половина станции.

Станция. Внешний вид.
Вид спереди: разъем для паяльной ручки, цветной дисплей и 6 сенсорных кнопок.
Вид сзади. Сетевой разъём, выключатель питания, заземляющее гнездо. Виден вентилятор. В станции с индексом С под вентилятором находятся 2 ethernet разъёма для объединения станций в сеть и подключения ПК.
Немного внутренностей. На последнем фото видено термореле, установленное мной.
После осмотра станции впечатление хорошее. Собрано все аккуратно, по ощущениям материалы качественные, пайка хорошая.

Включение.
При включении станции сразу включается шумный вентилятор, аналогично станции из обзора NightPrizrak. Управление интуитивно понятное – 3 предустановленные температуры, причем 3-я ячейка позволяет задать простой температурный профиль: устанавливается первоначальная температура нагрева, пауза в сек и окончательная температура нагрева. По умолчанию меню на китайском языке.
Приветственный экран с анимацией. Для включения нагрева нужно выбрать 1-у из 3-х предустановок.
После выбора предустановки включается рабочий экран. Если же от сети станция не отключалась (только сенсорный выключатель на передней панели), то станция входит в последний установленный режим.
Рабочий экран. В центре — крупно текущая температура жала. Красная точка показывает, что идёт нагрев. Так же индицируется номер выбранной предустановки (CH1), профиль нагрева (под красной точкой), символ температуры, установленная температура в каждом канале, значок пароля, символ нагрева/охлаждения, выбранные единицы температуры (Цельсий). Под дисплеем находятся сенсорные кнопки выбора предустановок (1 — 3), кнопка питания и ± — регулировка температуры текущего канала. Кнопки не подсвечены, при плохом освещении их видно плохо. Обратите внимание, что кнопка + находится слева, хотя привычно, когда + расположен справа. Практически сразу включается вентилятор и назойливо жужжит во время работы до выключения. На кнопки станция реагирует быстро.

Первое, что я попробовал сделать – изменить язык меню. Из сети я скачал англоязычную инструкцию и делал всё строго по инструкции. Оказалось, что язык изменить можно, но после выключения настройка языка сбрасывается обратно на китайский.

Второе – как-то отключить вентилятор. Однако эта опция не предусмотрена, а шум вентилятора сильно раздражает. Обращение к продавцу за помощью успеха не имело, как и в случае сброса установок языка.
Тогда я решил пойти по пути NightPrizrak и просто отрезал один провод вентилятора, а в разрез вставил механическое термореле с нормально разомкнутыми контактами на температуру 45° С. Измерения показали, что даже через 2 часа работы температура внутри корпуса не поднимается выше 42° С.

Установка термореле на основной радиатор. В радиаторе на нужно месте оказались 2 отверстия с резьбой, поэтому установка термореле весьма проста.

Затем решил попробовать как работает термопрофиль на канале 3.
Установка термопрофиля (приведено меню на китайском и английском языках). Выяснилось, что термопрофиль не работает. Паяльник нагревается до первой установленной температура и на этом – всё.

После проверки я обратился к продавцу за помощью, но ответа не получил. Поэтому открыл спор и получил обратно 3500 руб.

Про меню подробно писать не буду, там много разных пунктов. Можно установить пароль, изменить время засыпания, сделать калибровку и многое другое. Другое не надо, а вот калибровка меня удивила. Ведь я думал, что термодатчик один на все жала и стабильность температуры не зависит от установленного жала.

Проверка работы.
Вес и размеры проверять не будем, малоинтересно.

Потребляемая мощность.
Измеряем (показометром Robiton PM-2) и видим, что потребляемая от сети мощность 159,6 ВА, а активная мощность только 100 Вт. Формально не наврали. С учетом КПД индукционного нагрева на жало попадает не более 80 Вт. Вдвое меньше заявленного. Но, может быть, заявляли не мощность на жале, а потребляемую? Остальное я сам придумал?

Температура.
Для измерения температуры будем использовать китайский FG-100. С установленным картриджем 3,5D нагреем паяльник до 320 градусов по показаниям станции. Станция завышает – 330°С, (полученный FG-100 результат совпадает с результатом полученным тестером Mustool MT-108T, поэтому будем считать, что результат довольно точный). Однако нужна калибровка. После несложной процедуры калибровки показания с FG-100 расходятся с показаниями станции на 1 градус во всем диапазоне рабочих температур. Теперь измерим скорость нагрева жала. Получилось 36 секунд вместо обещанных 8. Полный провал. Надо отметить, что цифру 8 секунд я взял из англоязычной инструкции, ни на Алиэкпрессе, ни на сайте QUICK информации по скорости нагрева я не нашел. Старенький Ksger T12 до 320 градусов нагрелся за 11 секунд, а обещано < 8. 3 секунды это более чем 30% отклонение, но даже это значительно лучше показателя TS3200. И, наконец, проверим нужно ли калибровать TS3200 после замены картриджа. Установим картридж D6. Время нагрева осталось то же самое, FG-100 показал, что реальная температура жала на 1 -2 градуса выше заданной. Скорее всего, для моих целей можно не калибровать.

Пайка.
Так как чаще всего я имею дело с техникой 70-80 годов, а там элементы обычно крупные, проверил TS2300 при сборке конструктора, подобного этому. Не скажу, что получил полный восторг, но все же удобнее, чем Т12 с жалом то го же размера. Оказалось, что для TS2300 можно ставить температуру примерно на 10-15 градусов ниже, чем для Т12 при сохранении того же качества пайки, крупные элементы прогреваются быстрее процентов на 30. Для меня это важное преимущество, так как иногда приходится ремонтировать гетинаксовые платы, а у них, что у наших, что у импортных при малейшем перегреве дорожки отлетают. И часто приходится менять крупные электролиты, а их тоже долго греть не рекомендуется.

Выводы.
Ожидаемого вау-эффекта от индукционки не получил. Переход с 900 жал на Т12 имел значительно больший эффект. Работает, для моих целей несколько более удобна, но и только. Возможно, эта станция не настоящая индукционная, а лишь неумелая копия. Большее удобство пайки скорее связано с массивностью картриджа и более высокой мощностью нагрева, а не с типом нагрева. Сравнить не с чем.
NB!
Функцию ESD не проверял, ибо она мне без надобности.

Достоинства:

• Дешевые картриджи
• Можно ставить температуру при пайке несколько ниже, чем на моей Т12
• Удобно переключать температуру, выбирая одну из заданных
• Удобно управлять кнопками, а не энкодером
• Удобная паяльная ручка
• Украшает стол

Недостатки:

• Сенсорные не подсвеченные кнопки.
• Постоянно шумящий вентилятор.
• Инструкция на китайском языке.
• Не соответствует заявленным параметрам
• Относительно дорогая

В общем, пока я не распробовал индукцию.
Но я все равно радуюсь, ибо жена, подарившая мне станцию, ушла играть в футбол, а если её команда проиграет, да еще я не буду радоваться, то…
