Опыт заказа печатных плат в Китае

Для одного проекта потребовалось изготовить 7 одинаковых устройств в качестве опытной партии. Самое первое сделали на слепыше, а 6 штук решили делать на печатной плате. Изготовить печатную плату можно несколькими способами — ЛУТ, фрезеровка или заказать на заводе. Вначале ЛУТ показался самым удобным. Ну а что, рисуешь плату в САПРе, печатаешь на специальной бумаге, переводишь на фольгу, травишь, сверлишь и готово. Быстро, дешево, удобно. Поэтому сначала решили так и сделать. Опыт изготовления плат у меня есть, но платы я рисовал и сверлил вручную лет 25 назад. После чего изготовлением не плат не занимался, использовал готовые, а по большей части занимался программированием.
Для разводки платы мой выбор пал на украинскую САПР Диптрейс. Справиться с Диптрейсом (в пределах моей задачи) оказалось несложно. Я даже смог сам нарисовать отсутствующие в библиотеке компоненты, руководствуясь инструкцией. За пару вечеров нарисовал одностороннюю плату размером 80х80 мм и уже готов был напечатать на специальной бумаге. Для травления хотел воспользоваться привычным хлорным железом, но рынок в период карантина закрыт, а цены в ЧипеДипе на химикаты не радуют. Кроме того, большое количество мелких отверстий надо было бы просверлить вручную, а точно это сделать весьма сложно. Станков в доступе нет.
Поэтому решили заказать платы на заводе. Сделал автоматический экспорт в файлы gerber и хотел было поддержать российского производителя плат, тем более, что полно рекламы типа «изготовим платы за 1 день от одной штуки дешево». Но на поверку оказалось, что дешево это от 3500 до 8000 за 10 шт (по заявлению завода в присланных файлах есть ошибки, надо исправлять) и быстро — 10 рабочих дней. Печаль. На одном из форумов я увидел, что народ рекомендует завод в Китае. Пишут, что делают дешево, быстро, качественно, доставка 2 недели. Заходим на сайт и сразу видим калькулятор на котором можно прикинуть стоимость заказа.Выставляем нужный размер, количество слоев, толщину материала и количество. Количество выставляется кратным 5, поэтому я заказал 10 шт, хотя нужно только 6. После нажатия кнопки QUOTE NOW переходим на страницу выбора опций. После регистрации, на этой странице можно загрузить gerber файлы, выбрать необходимые опции (например, цвет покрытия, лужение дорожек и т.д.), трафарет для SMD и выбрать способ доставки. Надо отметить, что китайцы ошибок в моих файлах не нашли.

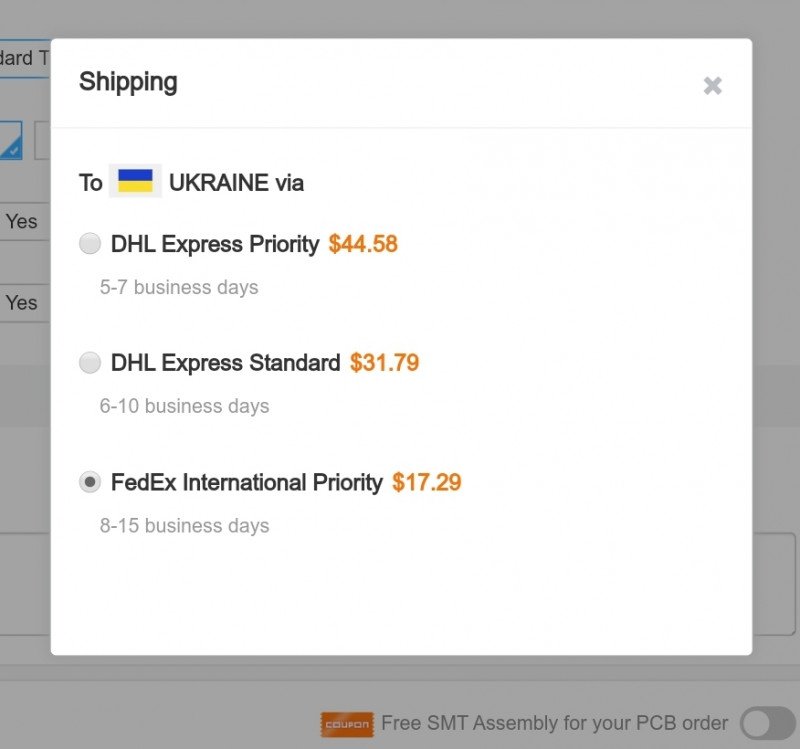

Я выбрал способ доставки Via PostLink RU Registered Mail как самый дешевый. Доставка заняла 25 дней, стоимость 10 плат с доставкой получилась 875 руб, оплата через Paypal. Куда как дешевле, чем в России. В личном кабинете можно посмотреть этапы выполнения заказа. Каждый этап сопровождается видео (не вашей платы, а операции).
Диаграмма готовности и этапы производства. Видео доступно только на пройденных этапах и на текущем.

Видео

Изготовление плат заняло немного больше 2-х суток, отправка еще 3-е суток (после отправки в ЛК можно увидеть фото вашего заказа), доставка и, наконец, получена долгожданная посылка.

Как и другие, эта посылка пришла в пластиковом пакете, внутри которого была крепкая картонная коробка, а в ней — платы в вакуумированном пакете. Коробку сломать можно, а платы врядли.
Сами платы.

Изготовлены платы, насколько я могу судить, хорошо. Все недостатки, которые нашлись, появились в результате моих ошибок. Показал платы своему коллеге, который будет собирать устройство, он сказал, что китайцы все сделали хорошо — размеры выдержаны, все элементы встают на свои места, покрытие и лужение качественные. Больше сказать нечего…

Выводы.

• Получившимся результатом я вполне доволен, несмотря на некоторые мои огрехи, которые впрочем, не сказались на работе устройства.
• Китайцы делают, что прислали, поиском ошибок не заморачиваются. (А может и ошибок то не было).
• При таких ценах и возможностях Диптрейса делать платы самостоятельно совсем не хочется. По деньгам выигрыша практически нет, а качество намного выше. Кроме того не нужно иметь дело с химикатами, нет мусора от сверления.
• Заказывать платы можно, если можете ждать.
• Завод рекомендую.

Ложка дегтя.

• Долго ждать — 4 недели.
• Можно заказать количество плат только кратное 5.
