Левше на заметку: Электрический привод крана.

Приветствую всех Левшей (и Правшей)!

В процессе борьбы с инженерными системами для Домика-В-Деревне возникла у меня потребность управлять водопроводными кранами. Поискав по обзорам разные моторизованные краны я обнаружил только описания интегрированных моделей. Те тех, где мотор поставляется вместе с краном.

В основном предлагают фирменные — хорошие, но с ценой плоскости стабилизатора от хвоста от самолета (вот такой к примеру). Перемножение количество точек управления на цену крана (да еще 3/4" или 1") сильно огорчило мою жабу и она пошла искать дальше.

И китайские модели (вроде таких). Здесь с ценой все получше, но имеются существенные претензии:
— Мало моделей с удобным переходом на ручное управление
— И самое главное — имеется большой вопрос к составу металла крана. Хотя я использую девиз "Слабоумие и Отвага" чаще, чем это требуется для спокойной жизни, но все же моей отваги (или слабоумия?) не хватает на использование такого крана в горячем контуре системы отопления дома. Моя отвага разрешает использовать его максимум в системе полива — да и то при условии что объем разлитой при аварии воды разумный. Те насос не будет фигачить до опустошения скважины :)

Так что же делать?
Неужели нет ничего, что бы подошло левше?
Оказалось все же — есть.
Это вот такой привод крана.



Китайцы запихали его в свой магазин под названием «запорный клапан» — поди догадайся что это! Я бы искал по такому сочетанию слов электромагнитный клапан. А в поиске по «электрическим управляемым кранам» или «моторизованным кранам» этот привод появляется в хз какой по счету странице.
Изучив отзывы и фото я решил — надо брать!
И заказал 3 шт по удачно подвернувшейся распродаже.

В целом этот привод оправдал мои ожидания.
— Шестерни привода крана сделаны из металла.
Внутри металлического редуктора шестерни все же пластиковые.
Все или нет — не знаю, не разбирал. Но через технологические отверстия мелкие пластиковые шестеренки видны.

UPD: В обсуждении пришли к выводу, что есть модели где эта шестерня все-таки силумин.
Но в любом случае это лучше чем вторичный пластик.

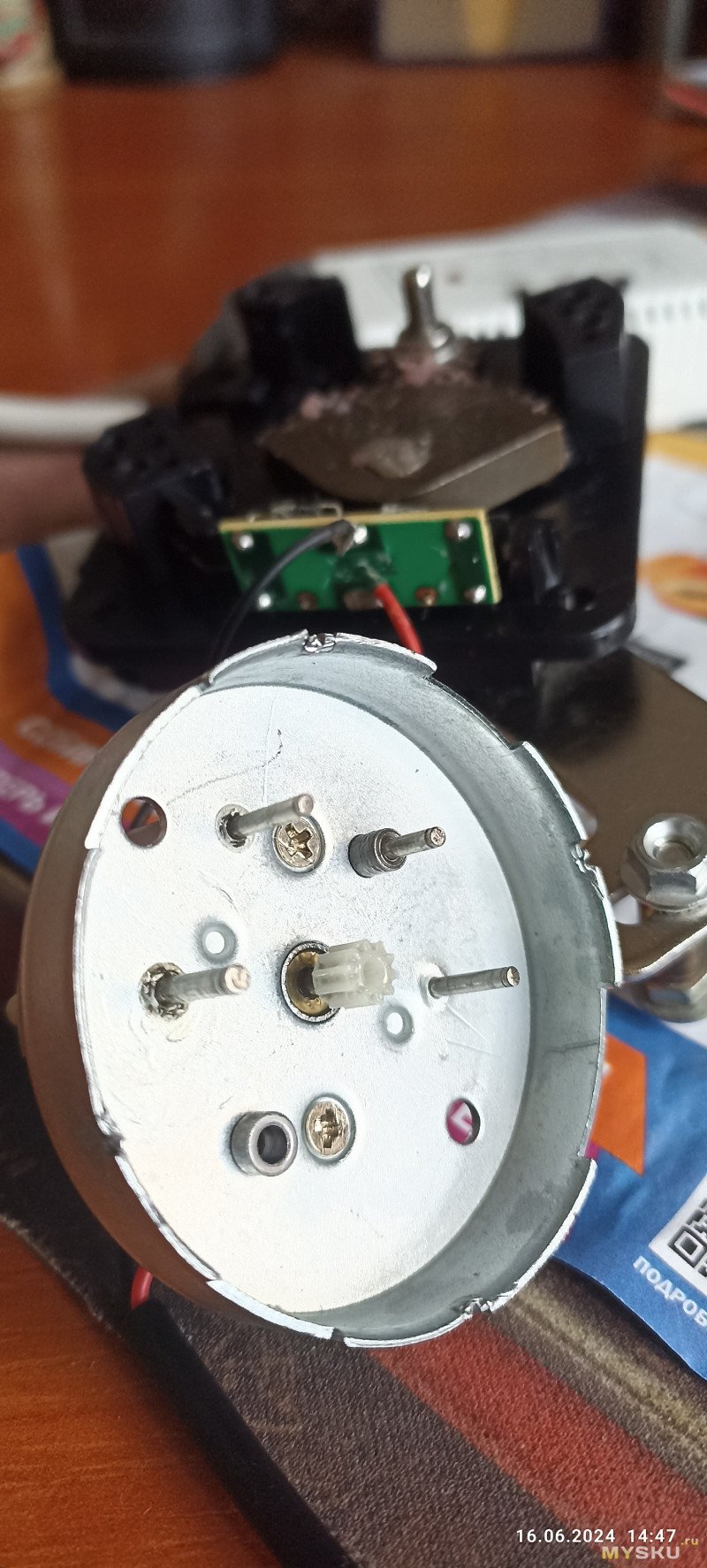

UPD2: Камрад Taleks63 не поленился и разобрал привод мотора — фото внизу в обсуждении.


— Есть кольцо, потянув за которое расцепляется механизм привода и ручку крана можно быстро повернуть рукой. Причем внутренняя шестерня привода повернется как надо и при подаче управляющего напряжения действие будет отработано правильно.

UPD: Кольцо подпружинено довольно сильной пружиной.
Те его надо оттянуть и удерживая в вытянутом состоянии повернуть кран рукой.
Когда кольцо отпустите — оно вернется в первоначальное состояние.
Даже если зубцы упрутся — они станут на место как мотор включится.



— Пластик корпуса так себе, но в принципе достаточно прочный. Хотелось бы чтобы ухо, за которое привод крепится к крану было помассивнее.

— Внутри есть микрики ограничения хода и транзисторы для плавного старта мотора.


Товарищ bergovin предоставил схему крана — салют Мальчишу!


Кран управляется напряжением 12в. Открытие\закрытие выбирается сменой полярности.
Управлять приводом с микроконтроллера я планирую через вот такой H-Bridge L9110S.
Либо можно использовать более громоздкий L298N с радиатором. Они позволяют работать с 12в.
Обратите внимание: на Ali есть многоL298N в SOIC корпусах — но у них питание максимум 10v.
На 10v привод не сможет развить полное усилие и есть вероятность, что не сможет довернуть\стронуть кран. А при подаче 12в на такой H-Bridge есть вероятность выхода из него дыма, на котором работает вся электроника.

Несколько экспериментов с приводом:
При повороте не слишком тугого крана 1/2" (как на моих фото) привод потребляет ~250-300ma При питании от 12,6в.
!!! Не забываем про стартовый ток — он наверняка раза в 2-3 больше, но по идее, должен быть сглажен транзисторами плавного старта.
Время открытия\закрытия ~12 сек.

Я пробовал вешать привод на тугой кран 3\4 — привод кран провернул.



Предположим, что вы собирали водопровод и совершенно случайно забыли в водопроводе отвертку, которую тут же засосало в кран. В этом случае кран конечно заклинит. При заклинивании привод потребляет ~500ma согласно блоку питания. (На тестере ошибка — не в то гнездо кабель воткнул. В нормальном режиме на БП и тестере были одни и те же показания ~250ma)
Я держал его в заклиненном состоянии ~5 минут — привод пережил такое издевательство нормально. Чуть нагрелся транзистор — до горячего не дошел. Мотор стал теплым — не горячим.
В любом случае я планирую управлять краном импульсом около минуты.
Так что даже если привод заклинит — сгореть он не успеет.



Размер привода позволяет с легкостью обернуть вокруг него котика — вот только зачем?



Кроме того, привод можно подключить к котику напрямую и он будет продолжать работать. Включенные красные индикаторы свидетельствуют о том, что система под напряжением и прикасаться к ней опасно!
