Этот обзор посвящен проводу для макетирования различных устройств. Я долго пытался в вялотекущем режиме найти удобный провод для макетирования и соединения неподвижных элементов. Конечно, есть наш МГТФ и он много лучше по качеству, но его трудно зачищать. В результате после долгих поисков я наткнулся на этот провод и заказал его.
Эти провода ищутся на Aliexpress по запросу 30AWG и бывают разных расцветок. Соответствие цифр AWG нашим диаметрам и токам легко найти в интернете. Провод мне понравился. Работать им удобно. Вот моя последняя поделка, собранная этим проводом.
А здесь кусок платы, который был уже частично собран, но потом пришли описываемые провода.
Для того, чтобы вы лучше представляли что от провода ждать, проведем суровые испытания:
Согнем под 90 градусов и залудим паяльником с температурой 280 градусов.
Красный-какой-то суперотвратный негнущийся провод, коричневый — провод из витой пары, синий и оранжевый — герои обзора, белые — шлейф от HDD. Конечно, так никто не делает, но тест показывает как ведет себя изоляция при залуживании. Обратите внимание на коричневый провод — изоляция расплавилась и слезла.
Что-то не очень получилось — слишком близко изгиб. Поэтому переделаем тест. Зачистим вот так:
Залудим
И припаяем к первой попавшейся под руку плате. Припой специально взят не лучшего качества.
Обратите внимание как жила из шлейфа HDD тянется к соседней дорожке. Вообще эти шлейфы не очень хорошо лудятся. Так и норовят распушиться.
Измерения провода дали следующие результаты:
Диаметр изоляции — 0,6мм. Диаметр жилы — 0,22мм. Сопротивление 1 метра — 0.465ом. Сопротивление всей катушки (слегка отмотаной) — 88ом.
На катушке почему-то написано Wrapping Wire. Что же, поищем что-нибудь to wrap:
Upd: в коментах пояснили, почему это
wrapping wire.
Объект слегка обалдел, но потом обрадовался, что ему принесли поесть. Пришлось срочно разматывать.
Мое мнение: Провод годный. Можно брать для монтажа макетных плат.
Как справедливо заметили в другом моем обзоре — на шину питания ставить с осторожностью — сопротивление довольно большое. Нужно понимать, сколько устройство ест в пике. Хотя потребляемый ток начинает сказываться на длинах под метр.
Обратите внимание — на одноцветной катушке провода намного больше (1000ft) чем на многоцветной (656ft). Правда, судя по сопротивлению, футы там тоже китайские.
Но в любом случае трех имеющихся катушек мне хватит очень надолго.
Да, коли речь зашла о проводах, упомяну еще один провод:
Относительно недавно какая-то зараза (надеюсь что не фотомодель обзора) сгрызла у меня силиконовый провод питания паяльника. Найти новый мягкий и гибкий провод оказалось не так-то просто. В конце концов поиск привел
вот в этот магазин. Там и был заказан провод на замену.
Длина пришедшего провода к паяльнику — ровно 2 метра. Сопротивление жил в отрезке 0.21ом.
Итого: КотЭ проводЭ ресомендуЭ.
PS: При написании обзора ни одно животное не пострадало. :)
Теоретически я это знал и видел, но подзабыл. Теперь буду учитывать эту возможность.
Его очень просто зачищать, изоляция снимается, если по кругу провести острой частью жала паяльника с температурой около 300 градусов — она из какого-то легкоплавкого фторопласта.
Кроме того, этот провод бывает простой луженый и посеребренный.
Для монтажа гораздо лучше взять с серебром — хотя и несколько дороже.
Плюсы — монолитная термостойкая фторопластовая изоляция и удобство зачистки.
Накрутку никогда не использовал и не собираюсь.
PVDF — это что по вашему?
Нормальный термостойкий фторопласт — это политетрафторэтилен, который длительно держит 220гр и кратковременно 270гр
Зачищать PVDF можно паяльником, но при пайке он не плавится
«Поливинилиденфторид или ПВДФ/PVDF — фторопласт, фторсодержащий полимер — полимер винилиденфторида.
Техническое название в СССР и РФ — фторопласт-2.»
ru.wikipedia.org/wiki/%D0%A4%D1%82%D0%BE%D1%80%D0%BE%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D1%8B
«Фторопласты (фторлоны) — техническое название фторсодержащих полимеров в СССР, РФ. К фторопластам относятся политетрафторэтилен — фторопласт-4, политрифторхлорэтилен — фторопласт-3, поливинилиденфторид — фторопласт-2, а также сополимеры фторпроизводных этилена с фторолефинами, этиленом и др.»
С какого края крайняя?
Есть прекрасные русские слова — последний, последняя, последнее.
И нечего стесняться их применять
Что земля круглая и плоская думали наши предки. Земля не круглая, круг — это двухмерная фигура, значит плоская.
Земля шарообразная, а точнее геоидная ))))
*нудятина OFF
— Ну вот совсем не смешно, товарищ судья!
А без наследства и женится не смог бы в то время.
Персонал, обслуживающий полеты — тоже…
нахренда еще и навешают со всякими словами про «доморощенных учителей»? Это правильно, что побоитесь. А здесь учить других можно, поскольку делается это анонимно?Почему-то всегда утверждается, что на улице «прохожему» уже и сказать ничего нельзя. Вы не правы. Можно.
На. улице. говорят. люди. не. для. аудитории. в тысячи. человек.
Вещали бы в массы — получали бы замечания и, возможно, тумаки.
Здесь наоборот.
Человек специально выставляет свои вирши на обозрение. Получает заслуженные замечания.
Так понятней?
1. Вы боитесь сделать замечания в лицо, а можете поучать лишь за спиной анонимности
2. Человек предоставил всем Посетителям ресурса информацию, затратив на написание текста свое время. Вы вместо благодарности начинаете делать ему замечания. Кроме того, Вы лично, не написали на этом сайте ни одного обзора, не предоставили никому никакой полезной информации, а только
гадитеделаете замечания в комментах.Я лично таких людей не люблю, а с теми, кого я не люблю, я не общаюсь. На этом с вами все.
«Сперва добейся» тоже не канает. В вашей, боже упаси, любви не нуждаюсь (чур меня чур тьфу*3 тук-тук) и да, хорошо что избавляете от своего постоянного уныния про
ненаписанные обзоры и нытья в защиту топикстартеров.Причем обоюдно. Один намеренно безопасно несет х… ню, другой его безопасно поучает…
Что с журнашлиста возьмёшь, кроме анализов.
А моряки таки сильно обижаются, по крайней мере в СССР так было, лично слышал их презрение.
в метрах если можно
Сопротивление 1 метра ~0.45 ома а всей катушки ~90.
Так что получается на ней около 200м — если верить прибору. Разматывать и проверять мне как-то лень. :)
В любом случае я не думаю, что мне удастся извести весь провод в обозримые сроки.
2. Я бы не стал верить и китайским футам — мне как то попадалась бухта витой пары с метками через каждый китайский метр, или русские 80 см.
И действительно, на щупе видно, что подходят 2 провода. Не замечал чтобы он сильно врал. Во всяком случае резисторы до 0.1 ома он показывает правильно. Меньше у меня просто нет.
А тут 0.4 показал.
2) Так я про то и говорю: 330 китайских метров равны ~200 нашим. хорошо еще не 160 :)
Но в любом случае для меня провод удобен.
А вот если измеряемое сопротивление соизмеримо с возможным сопротивлением контакта — я задумаюсь.
Я потому и говорил про четырехпроводную схему измерения, где сопротивлением контакта можно пренебречь в весьма широких пределах…
По сути, ваш приборчик измеряет полное сопротивление цепи — т.е. активное + реактивное.
Но я и на постоянном токе мерял — получилось ~90ом. Те в пределах погрешности.
Осталось только размотать и шагами померять. Но на этот подвиг я не способен. :)
Мне была важна легкость зачистки и малый диаметр.
Ну и цвета повеселее :)
У меня с советских времен был какой-то хитрый монтажный провод — одножильный покрытый шелком в 1 слой и лаком. Его вообще чистить не надо было. Натянул-паяльником пошуровал-он залудился-припаял. И при этом случайные прикосновения изоляцию не прожигали. Монтаж вообще без кусачек можно было вести. Жалко — кончился весь. Вот и искал ему замену.
МГТФ отлично зачищается обычными хорошо заточенными кусачками, взятыми наоборот — скосом с лезвиями вверх (в общем не как обычно их берут в руки). Даже 0,03й чищу без особых проблем (короткие 1-2см кусочки бывают досаждают)
Насколько слышал на советских военных производствах МГТФ чистили чем-то вроде электровыжигателя по-дереву — раскалённая нихромовая петелька — снимает изоляцию легко быстро и где надо. Естественно всё это под вытяжкой. Кусачки и ножи были строжайше запрещены — травмируют провод.
Ну а любителю хватит и просто зажигалки под рукой: Зажёг, сунул кончик провода на секунду, залудил и готово. :)
А вот что под «естественно под вытяжкой» — не всё так однозначно было на «советских военных производствах». )
У меня была такая приблуда, но паяльником быстрее гораздо, особенно если учесть, что её ещё достать и раскочегарить надо было.)
Более чем однозначно- короб 200*300 идет по столам, у каждого рабочего места окно. Особисты бесятся когда там прячут «излишки». А если стол почти первый в трубе, то засасывает иногда не совсем то, что можно. Это сейчас труба с 5 степенями свободы есть.
Сам применяю такое самодельное приспособление
Поскольку массовое выделение ядовитых веществ тефлоном начинается при температурах свыше 450 °C, то посуда с противопригарными покрытиями считается безопасной, так как при нормальной эксплуатации такие температуры достичь невозможно.[26] Следует учитывать что производители считают нормой только нагрев с водой или маслом в сковороде. Вода препятствует перегреву тефлона. Пищевые масла разлагаются при температурах до 200 °C с выделением дыма, что облегчает идентификацию перегрева. Нагрев на плите сухой посуды считается нештатным и в этом случае температуры пиролиза тефлона легко достижимы. Для упрощения эксплуатации посуда может снабжаться встроенными визуальными индикаторами температуры.
Пайка проводов с фторопластовой изоляцией требует обязательного наличия вытяжной вентиляции.
отверстие делается ближе к шарниру — чтобы не мешалось обычной работе бокорезами.
Лет 30 назад я довольно много намакетировал именно МГТФ-ом.
Неоспоримый плюс — теплостойкость, потому как частенько приходилось что нибудь припаивать среди уже проложенных проводов.
относительный минус — зачистка, относительный — потому как набив руку, все делается скальпелем за секунды.
Пробовал механические стрипперы — не понравилось, как то в руку не легли, пробовал «обжигалку» типа такой
на зачищенном куске провода остается следы изоляции (привет зажигалке), которые затрудняют лужение.
То же самое по поводу многожильности — чаще всего после зачистки скручивал кончик и залуживал, что бы не торчали жилки в сторону.
Когда я говорю «довольно много» — это сборка и отладка прототипов на 133-й и похожих сериях, в основном планаре, на макетных платах размером 170х220 мм, на которых этих мелкосхем размещалось до двухсот штук, если не хватало мета — бутербродом добавлялась вторая.
И было таких плат не один десяток…
Нет, было, конечно, и что то хорошее в то время — например, я был момложе на 30 лет… :)
Да и работа была поинтереснее, честно говоря.
С посеребрёнными жилами во фторопласте есть провод МС.
Например МС 16-13 0.08
1 метр = 0.14 Ом
Ничего не лохматится (многожильный) и диаметр как раз под все нужды
Для домашних поделок, где припаял и навеки — неплохое решение (правда один цвет тоже не фонтан, иной раз где длинные выводы нужны приходится осваивать узелковое письмо).
А как альтернатива обозреваемому проводу: почему не заюзать те же 5 метров витой пары, которые остаются у каждого после прокладки интернета в квартиру? Конечно кто-то живет в частном доме, но я думаю огрызок такого счастья найти можно задарма.
Кроме того провод слишком толстый и работать им неудобно.
Макетный провод предназначен для коротких соединений (несколько см) в стесненном пространстве.
Если мне нужно подсоединить что-то далеко — витая пара может подойти. Но разводка на плате — за пределами добра и зла.
Боюсь даже предположить СКОЛЬКО труда требуется монтажникам подобных девайсов.
Как разраб могу сказать что от МГТФ всеми силами в своих девайсах уходил лет 5 назад. Получилось. Буржуйский провод теперь юзаю. Его в технике немного, но из-за наличия парка цветов, сборщикам в разы сложнее ошибиться. С точки зрения эстетики тоже всё шикарно.
ПыСы. Вот такой провод недавно юзал по работе: ebay.com/itm/222283190422
Как оказалось замечательнейшая вещь. Ценник для обывателя правда нерадостный
И таких стоит параллельно штук 20, с шагом 30 мм примерно…
Не завидовал я нашим монтажницам, хотя паяли…
А для проверки была просто приблуда с двумя такими разъемами и 135 штук светодиодов, и, вроде, еще и по тубмлеру на каждую линию — типа все проверить.
Давно это было, сейчас не помню уже…
Но было :)
И на каждом проводе в военном жгуте БИРКИ.
Чтобы толстый облуженный или впаяный провод не ломался разрабам нужно МОЗГИ иногда применять.И его крепление не в месте перехода пайки в многожильные проводники.Идиоты однако бывают везде.
У МГТФ-подобного провода проблема в зачистке изоляции, особенно когда короткий отрезок провода. На проводе в обзоре изоляция снимается на ура за один момент.
Сам использую разные типы проводов (ptfe и обычные) и этот из обзора (покупал в другом месте только) — один из часто используемых.
дешевле только почтой(но доставка платная) или если брать пару вагонов этого МГТФ… и то цена за метр будет в 3 раза дороже чем этот провод
Опередили!
Кстати, он не так уж и дешев. На катушке 10 метров. И ссылка случайная, нужно искать дешевле!
Зацепишь паяльником, где не надо — и вот тебе контакт, где не надо…
А такое не исключено, если монтаж плотный и требуется припаять провод рядом с другим, проложенным совсем в другую сторону…
Там одна пайка силовая — те физически держит разъем. Если она отвалилась — то только колхоз с самодельным креплением.
А к контактам разъема этим проводом подппаятся можно. Насколько я понял, именно им исправления на платах и делают. Я часто видел сопли, кинутые похожим проводом.
Крепление катушки — явно самопал.
дырка на конусной части — очень похожа на фломастерную.
Нужно только найти с корпусом не из PVC — чтобы тугоплавкий был.
Был у меня провод в тефлоне, 0.25мм. По сравнению с ним МГТФ… хлам. К сожалению, относительно недорогого провода в тефлоне сейчас что-то не могу найти. ((
mysku.club/blog/taobao/24670.html
https://aliexpress.com/item/store/product/High-temperature-three-core-silicone-wire-manufacturers-accusing-handle-T12-line-DIY-soldering-station-handle-line/1486111_32488916226.html
Но у вас оптимальнее. Моя жаба негодует!
С купоном обошелся в 5,55 USD.
Читал невнимательно.
И эвакуируются:
На чем реализован этот проект? Что ставили, чем шили-дебагерили?
Реализован на еде, любви и терпении. Абсолютный дикарь, даже спустя полгода бегающий от приближающихся хозяев, но… Уже умеющий ловить ласки и кайф от жизни:
Ну, и личный пример:
Дебажим потихоньку, но багов пока хватает. :)
https://aliexpress.com/item/item/free-shipping-Wire-Wrap-Strip-Unwrap-Tool-AWG-30-Prototyping-Wrapping/32621351793.html,searchweb201602_2_10093_10037_10033_10032_10077,searchweb201603_1&btsid=a131001b-7e31-4caa-aadb-727574c92921
Есть же нормальные макетные платы.
Заказал — пришло.
Как посылки идут я обычно не отслеживаю. Только если скучно становится :)
Магазин я выбирал по цене и большому числу покупок. Сумма заказа не та, чтобы сильно заморачиваться.
Насколько я понял, многое зависит от отделения почты.
Сколько я всякого барахла заказал — а потерялся всего 1 или 2 очень мелких пакета и то давно.
А у товарища на работе 20-30% не доходит!
Провода — это один из тех не многих товаров, которые нужно покупать у нас в оффлайне.
И чем толще провод, тем у нас он дешевле.
Несколько изгибов и ищи потом на плате где обрыв
Изоляция из чего? При какой температуре плавится?
МГТФ конечно круто, но больно уж тяжело зачищать. Для себя нашел давненько на ТАО провода с тефлоновой изоляцией. Паяльник практически ее не берет, а вот зачищается она на порядок лучше чем МГТФ.
На монтаж хорошо идет провод с сечением 0.1мм2. На питанеи можно 0.2. 0.35 для монтажа идет очнь редко
Я же специально фото делал — чтобы показать как ведет себя изоляция при пайке.
Из чего изоляция — хз. Но ведет себя приемлемо. Даже при лужении под углом не слезла.
По поводу изгибов — посмотрите фото первой платы.
Если обсуждаемый провод оторвется от изгибов — боюсь это уже вряд ли меня волновать будет :)
Я в основном применяю провод для монтажа на плате — а там ничего не двигается.
Но можно и вот так приколхозить — уж сколько я эту хрень отлаживаю и гну — пока держится.
Белый провод поперек — это от витой пары.
Мерси.
смотрите www.youtube.com/watch?v=7awJc-OYCqQ
Претензий к нему никаких не имею. Отличное компактное устройство.
Очень многое зависит от жал. Вот такие широко распространенные комплекты — барахло. Паять большие полигоны или массивные детали можно только толстыми жалами. Жала сделаны хз из чего — но медь там и рядом не лежала.
Пришлось купить вот такие — они гораздо лучше. Даже самое тонкое позволяет что-то делать. И это при том, что внутренний диаметр 4.25 — медь экономят. Хорошо бы родные Hakko купить — но жаба против.
Вот не поленюсь и прям сейчас… покажу.
Ну куда уж легче-то?:)
более уродливого кота я еще не видел
Теперь провод добываю из старых принтерных кабелей, ибо сисадмин. Покупать — религия не позволяет :)
Но в кабелях провода толще. Они на межблочники хороши. А на плате предпочитаю этим работать.
1. В ней меньше провода
2. Она дороже на два бакса
3. Платная доставка
Хочу цветную, но ЖАБА…
Не останавливайтесь на указанном мной магазине. Поищите по 30AWG и выберите что понравится.
Черт, я только собираюсь осваивать IoT, с одноцветным будет туго.., наверно придется придушить жаберу%
30AWG <> AWG30 ;)
Вообще это как игра — ввести любую белиберду и посмотреть что тебе предложат.
Наверно закажу.
Прибор отличный, но SMD тяжело мерять.
Основная фишка — он довольно точен и меряет много параметров.
А сколько это стоит для вас — вам решать.
Если сильно жаба давит — то и mastech вполне ничего.
Ну мастечи тоже довольно разные разные бывают...)
Вот уйма этих SmartTweezers. У них с точностью похуже — особенно на границах диапазонов. У HB1 прямо видны проводники моста на щупах. А у конкурентов это просто два провода.
Он такой грустный… хД
Провод съесть не дали ;)
В коментах писали.
и ничего
Обсуждение:
Учу читать. Недорого.
По цене почти тоже — а провода существенно меньше.
laborant.ru/eltech/19/1/0/29-00.htm
НИ чистить, ни лудить
ПЭВТЛК — провод эмалированный высокопрочный, лудящийся, с изоляцией на основе полиуретанов и полиамидов;
ПЭВТЛК-1 — то же с уменьшенной толщиной изоляцией;
ПЭВТЛК-Ц — провод эмалированный высокопрочный, лудящийся, с изоляцией на основе полиуретанов и цветных полиамидов.
Условия эксплуатации
Минимальная температура окружающей среды минус 60°С.
Температурный индекс изоляции провода ТИ 130.
Изоляция проводов выдерживает: температуру (150+5)°С в течение 30 мин (тепловой удар).
Воздействие толуола при температуре (60+3)°С.
Продавливание при температуре 170°С (термопластичность).
Провод соответствует требованиям ТУ 16-505.480-73.
Таким проводом даже роботы паяют (автоматическая разводка вместо печатных проводников)
Просто непонятно как и где купить подобный провод без геморроя и за вразумительные деньги.
Я рассматриваю вопрос с точки зрения энтузиаста. Мне не нужно 10 кг провода. Мне нужна небольшая катушка. А мелкую розницу толкают по цене самолета. Да еще пойди найди ее.
Здесь заказал — пришло.
за неделю не дошло письмо ко мне. повторю попытку
2) мне странно, что старые опытные люди в каментах не упомянули этого полиуретанового.
а меня до сих пор восхищает технология 70-х годов: программа (на БЭСМ-6) по принципиальной схеме
генерила ленту для робота, (вроде графопостроителя) который раскладывал таким проводом все межсоединения на плате с обратной стороны, просовывая кончики на сторону монтажа. Затем запаивались элементы и кончики. провода заливались полимером.
Никакой печатной платы даже в малой серии. + оперативное внесение изменений при отладке.
Ну и занудства ради — обмоточный провод и монтажный — это разные вещи.
У обмоточного должна быть выше прочность изоляции. Ее фиг просто паяльником сдерешь.

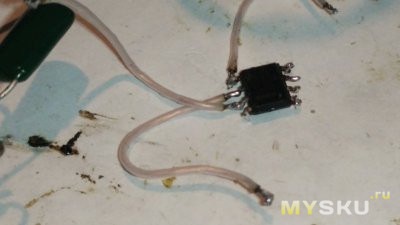

Я пользовался подобным проводом (пока не кончился). Только на нем еще кроме лака была очень тонкая намотка шелка в 1 слой. В результате провод случайно повредить было трудно. А лудился на раз-два.
Это такой же провод?
Есть провода одного цвета на катушке 1000ft
и есть катушка где все цвета.
Я его как монтажный использую — очень удобно.
Здесь.
спасибо за обзор!
а потолще — в такой же изоляции, не подскажете где взять?
Из одножильных монтажных я только этот нашел и проверил.
У китайцев (если потолще) есть относительно нормальные провода в силиконовой изоляции.
Не в PVC а именно в силиконе, многожильные — но они значительно дороже.
Если нужно толще, то как здесь нафлудили, можно рассмотреть МГТФ.
PVC — это ПВХ.
При залуживании изоляция плавится.
Лучше, чем МГТФ, пока монтажного провода не встречал.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
