Плата BMS с BT 20-50А для 7-14 литиевых элементов модель sp14s004

Приехала плата BMS, заказанная мной для электровелика. Она позволяет контролировать от 7 до 14 литиевых элементов, или Li-Ion или LiFePO4. Можно выбрать вариант на 20, 30, 40 или даже 50 ампер. Есть приложение, которое при соединении с платой по BT позволяет мониторить состояние ячеек. Так как плата smart, то есть настройки уровней заряда, включение-выключение балансировки и прочие.

Плата приходит в коробке, упакована во вспененный полиэтилен. Упаковано хорошо.
В комплекте сама плата и жгут проводов, длина около 50см, то есть достаточно для подключения к контактам батареи.
На плате приклеена бумажка, на ней два баркода — для скачивания приложения и для добавления устройства в это приложение. Я скачал приложение по ссылке из баркода, но оно просило авторизацию и я скачал русифицированное приложение «белый слон». Регистрации не требует, при подаче питания на плату приложение видит ее и добавляет.
На плате есть 4 полевика 16n08r, не нашел их параметров. Они должны отдавать тепло на металлическую крышку через термопрокладку.
К плате подключен термодатчик, есть выход на UART. К нему можно подключить сенорный дисплей с отображением основных параметров, настройки через него менять нельзя. В этом же лоте есть адаптеры для подключения к компу через UART, RS485, Canbus и через комп можно менять параметры.

Плата залита лаком. Лицевая и обратная сторона платы
К плате припаяны два силовых провода длиной сантиметров 10. Сечение около 6 квадратов, провода гибкие и в силиконовой изоляции.
Для контроля напряжения с платой идет шлейф на 15 проводов с разъемом. Длина проводов около 55 см, чего хватает для подключения к большинству батарей. Мне чуть не хватило, наращивал из проводов, кототорые обрезал от этого же шлейфа с ближайших батарей.

Как подключать эту БМС?
Если 14 элементов, то все просто и понятно, красный на плюс батареи, черный на минус, а остальные между ними.
Если число элементов меньше 14, то нужно замкнуть лишние провода на плюс, то есть для 13S схема выглядит так
Для минимального числа элементов, для 7S так:
Схемы подключения есть на их сайте.

Я поднял напряжение на одном аккумуляторе и посмотрел клещами ток балансировки, он составил около 30мА.

Возле разъема с обеих сторон платы есть 7+7 резисторов с обвязкой, на резисторах маркировка 101, то есть по 100 Ом. При этом если напряжение 3,5 вольта то ток должен составлять около 35мА, что и происходит.
Когда включается балансировка то нагрев этих резисторов виден на тепловизоре:
На обратной стороне греется линейный стаб на 5 вольт. Нагрев резисторов небольшой, до 35 градусов. Я бы уменьшил их номинал, допаяв поверх еще один резистор на 100 Ом.

У платы неплохая точность измерения напряжения, она завышает на пару тысячных. На фото проверка напряжения на 13 и 14 элементе.
Общее напряжение тоже показывает точно.

По токам из коробки не все так хорошо, но вроде в приложении есть калибровка по току.
Ток разряда вроде как 2.3А плата показывает 2.5А
И ток заряда 2А но плата показывает 1.9А

Проверил ток, который потребляет плата при выключенном балансире — 0,39мА
Есть несколько вариантов приложения. Приложение «Белый слон» то есть русифицированное приложение версии xiaoxiang_3.1.1026. Можно поставить это же приложение на английском. Или можно скачать новое приложение 3.2.041 по баркоду. Перевод в Белом слоне не супер, но лучше чем ничего.
При включении приложение пишет «Рожденный для безопасности литиевых аккумуляторов».
Иногда зависает на этой заставке, возможно из-за слабого интернета. Если на плату бмс подано напряжение, то программа видит плату и подключается к ней. К одной плате бмс может быть подключен только один телефон. То есть если телефон не подключается к плате, то может быть ее держит другой телефон. В приложении можно установить пароль и тогда только тот, кто знает пароль, может подключиться к плате. Обычно приложение автоматически подключается к плате бмс, но иногда нужно выбрать плату кликом.
Кнопка «обновить» выполняет поиск BT устройств, кнопка «чинить» выключает и включает BT.

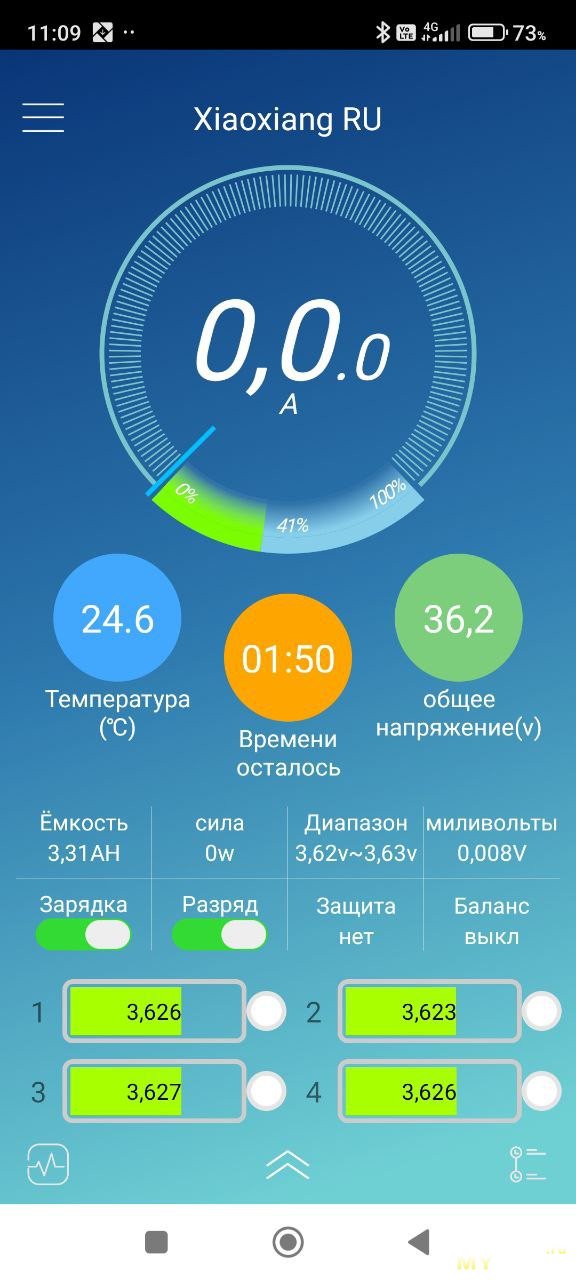

Когда плата подключена, то на главном экране показывает ток с батареи, процент заряда, температуру, общее напряжение и какое-то время. Приложение вроде бы может показывать скорость вместо тока, в настройках даже есть выбор режима и спидометр появляется на секунду и потом исчезает. В общем спидометра нет, а жаль.
Ниже показывает дополнительные параметры: остаток емкости, мощность разряда или заряда, диапазон напряжений аккумуляторов, разница между минимальным и максимальным напряжением. Состояние включателей зарядки и разрядки, состояние защиты и баланса.
Нажав на переключатель «Зарядка» или «Разрядка» можно включить или выключить эту функцию.
Внизу есть таблица в которой видны напряжения на всех аккумуляторах.
Если нажать на три полоски в левом верхнем углу, то появляется основное меню параметров. Сверху название Sparta — это название велосипеда, его можно вручную задать для каждой платы.

В нижней части приложения есть три малозаметных кнопки, левая открывает оценку батареи в баллах. Чем больше баллов тем лучше. Средняя кнопка открывает таблицу со списком напряжений все аккумуляторов. Самая правая открывает список событий — начало зарядки, конец зарядки, «Начать разгрузку» — это разрядка и так далее. Вроде бы там есть и события типа выключения зарядки по верхнему напряжению и разрядки по превышению тока и прочие.

Если в таблице аккумуляторов нажать на любой то можно посмотреть график напряжения аккумулятора, масштабировать его пальцами и даже посмотреть конкретные цифры текущего и среднего напряжения.

Пункты основного меню:

Приборная панель — собственно это главный экран с амперметром и прочими основными параметрами, его фотки есть выше.

Состояние батареи — там три вкладки. Основная информация, Серия аккумуляторов и Защита информации (перевод авторский).
Основная информация это то, что есть на главном экране, но только в таблице. «Зарядка — на» это значит что включатель зарядки включен, особенности авторского перевода.
Серия аккумуляторов это та же таблица напряжений и так же можно вызвать графики по каждому элементу.
Защита информации это информация о счетчиках — число сработки защит по короткому замыканию, перегрузки по току и число срабатывания прочих защит.



Просмотр параметров собственно пункт меню для просмотра параметров, которые настраиваемы и сохранены в бмс. 59 параметров, они считываются из памяти бмс около 30-60 секунд. При этом если нажать в пункт то его можно изменить. Можно изменить даже производителя и дату изготовления. После нажатия на кнопку «подтверждать» параметр сохраняется в бмс.


Настройка параметров
По сути это почти то же, что прошлый пункт меню. 52, а не 59 параметра. Но вверху есть 4 кнопки предустановок. Можно выбрать «Литий нормально» или «Литий сильно» то есть предустановки для полного или неполного использования аккумулятора. Аналогичные кнопки есть для LiFePO4.
Например, для «LiFePO4 сильно» диапазон 2.5-3.65в, для «LiFePO4 нормально» диапазон 3.6-2.75в, то есть при «нормально» щадящее использование батареи.
При этом разница в том, что можно задать несколько параметров и чтоб их сохранить нужно нажать галочку в правом верхнем углу и сохранятся сразу все. При этом в этом меню возле каждого пункта можно нажать вопросительный знак и появится подсказка по этому пункту. Подсказка подтягивается из интернета, на английском и китайском языках. При этом если параметр не соответствует норме, то будет показан восклицательный знак и желаемый диапазон.

Что можно настроить в программе? Все. Ну почти все.
На первой фото можно настроить число элементов — если их меньше чем 14. Установить емкость батареи.
Выставить напряжение, при котором включается балансировка и его точность.
Значения перегрузки по току заряда и разряда, время реакции.
Cycle capacity — если установить емкость батареи 10 амперчас, то Cycle capacity установится в 8, то есть по умолчанию он 80% от емкости. Можно поставить любой руками.
Там же ниже можно поставить уровни напряжений при 20, 40, 60 и 80% заряда батареи. То есть просто зарядить батарею полностью и разряжать по 20% и записывать какое при этом напряжение на элементах. Особенно актуально для LiFePO4.


Настройка функций
Это выбор функций приложения. То есть включить балансировку или выключить, сколько датчиков температуры использовать на бмс и т. д.
То есть можно включить в бмс три датчика температуры и на главном экране будет показывать второй из них, но по клику посмотреть можно все три. При этом если одного нет (один датчик стоит на плате бмс, второй на проводе) то будет показывать -273 градуса. При этом все показания температуры можно подстраивать.
Верхний непонятный пункт «функция переключения» это управление выходом бмс с кнопки или без нее. На углу платы есть отверстия для пайки с обозначением SW (switch) и если их замкнуть и включить ползунок «функция переключения» то бмс будет отдавать ток, а при размыкании этих контактов деактивироваться. То есть если включить этот пункт то можно припаять эти контакты к замку и через них включать и выключать питание. У меня эти контакты не задействованы, ключ выключает контроллер. Впрочем, вход и выход бмс можно выключить отдельно прямо на главном экране. То есть «функция переключения» это «Switch function». «Обновить» это «Reset capacity» то есть сброс счетчиков емкости.


Настройка приложения
В этом пункте меню можно задать имя для платы бмс, выбрать амперметр или спидометр (но спидометр все равно не работает) и задать пароль чтоб никто другой не мог подключиться к этой плате. Если забудете пароль, то скорее всего вы тоже не сможете подключиться к этой плате.


Последний пункт меню это «Поддержать автора» перевода приложения и номер его карты.
В телеграмме есть группа с обсуждением этого приложения и работы платы.

Новое приложение 3.2.041 с баркода выглядит покрасивее и при этом более структурировано, но в нем нужно регистрироваться, иначе не все функции доступны. Хотя регистрацию можно пропустить. Но даже после регистрации приложение не пускало меня в настройки, пока я не написал продавцу и он что-то не включил на моем аккаунте у него. Возможно он видит все мои параметры. Приложение может работать и без интернета, но в вкладку Control тогда не пускает.
Скрин экрана продавца
На главном экране нового приложения не появился спидометр, но и ток стало показывать маленькими цифрами.
Показывает оценочное время окончания зарядки. Ток зарядки показывает верно.
При этом ток заряда видит где-то от 0.8-0.9А то есть зарядку слабее может не показать, но заряд при этом все равно идет. По сути на экране примерно те же параметры, что и в прошлой программе, но напряжения на элементах показывает только 2 знака после запятой.
Показывает сразу все температуры при этом в цельсиях и фаренгейтах. Я выставил ток зарядки 2А — показывает 1.92А. Для 4А показывает 4А ровно.
В новой программе есть полезные фишки, можно указать сопротивление шунта измерителя тока. В System Setting по умолчанию стоит 0,5мОм и изменением этого значения можно подстроить ток. Но и так показывает неплохо. Можно скорректировать напряжение Voltage calibration каждой параллели, выставить сопротивление провода Connect resistance от платы до каждого элемента, точно выставить напряжения на 10-20-30 и так далее процентах уровня заряда аккумулятора. Настроек стало больше и они меняются по одной, а не пачкой. Поэтму программа стала работать быстрее, не нужно ждать пока все 50+ настроек считаются и потом запишутся.


Плата куплена за свои, с НДС, установлена в велик и оправдывает свою цену на 100%
В целом отличная плата, недорогая, есть настраиваемая по уровням балансировка. Но очень медленная. Настраивается очень много параметров. Малое потребление в режиме ожидания.

Видеоверсия установки платы в аккумулятор
