Как работает и почему не работает дешевый LCD планшет для записей

Когда-то я покупал ребенку простой планшет, чтоб он мог рисовать на нем и нарисованное было просто стереть. Потом я делал на этом планшете какие-то временные заметки. Он провалялся год, я достал его — а нарисованное не стирается. Полез разбираться в чем дело и как это работает
Как работают такие планшеты? В них используется холестерический жидкокристаллический дисплей (ChLCD) или электрофоретическая технология (как в E-Ink, но проще). Этот дисплей образует пассивную сетку, которая меняет состояние только в месте нажатия.
Под давлением жидкие кристаллы меняют ориентацию, становясь видимыми (обычно темно-синие или серые на светлом фоне). То есть можно рисовать, проводя с нажимом стилусом или хоть пальцем и на экране будет оставаться след. Есть планшеты и с радужным экраном, то есть сверху цвет линии желтый, а внизу зеленый или наоборот.
Такие планшеты стоят около 200 рублей.
Как стирается изображение? На планшете есть кнопка с изображением мусорной корзины. При нажатии на эту кнопку изображение стирается с экрана.
Почему оно стирается? На дисплей подается электрический импульс, который сбрасывает кристаллы дисплея в исходное состояние. У меня при нажатии на кнопку ничего не происходило.
Внизу планшета есть батарейка, из которой берется энергия для этого импульса.
Достал батарейку — напряжение в норме, 3,1 вольта.
Поехали разбираться дальше. Отклеиваю пленку с той части планшета, где кнопка и батарейка.
Под пленкой плата с кнопкой.
Открутил винты, снял плату. Плата соединяется с дисплеем металлическим шлейфом через два контакта.
Что есть на плате? Кнопка, впаянная в отверстие в плате (интересное решение), пару конденсаторов, пяток транзисторов, резисторы и диоды. Есть восьминогая микросхема — маркировки нет. Судя по маркировке, L1 — это дроссель, а не резистор, как я подумал вначале.
Подал питание 3 вольта на плату с ЛБП, подключил осциллограф, нажимаю на кнопку — картинка стирается и на экране осциллографа виден импульс. При этом я ожидал увидеть импульс около 3 вольт, как и напряжение батарейки, и стал измерять его простым щупом.
Но пришлось переключаться в режим х10, амплитуда импульса оказалась 140 вольт, импульс двухполярный. Осциллограф держит до 40 вольт, как он не сгорел — не понятно.
На экране виден затухающий импульс длительностью около секунды.
Попробовал стереть изображение без платы. При подаче напряжения 20 вольт на контакты дисплея картинка тускнеет, но не пропадает полностью. При подаче 30 вольт картинка исчезает без следа.
Почему тогда не работало с батарейкой? Там стоит тонкая батарея размера 2016. Причина — просто плохой контакт. Поджал контакты и все заработало. Но для того, чтоб изображение пропало полностью, нужно несколько раз нажать на кнопку. Почему так?
От ЛБП 3,0 В плата в импульсе потребляет около 50мА. При питании от батарейки ее питание проседает до 2 вольт. И при этом на дисплей идет уже не 140 вольт импульс, а всего около 50.
Что в итоге? Просто нужна хорошая свежая батарейка и чтоб в батарейном блоке был контакт.
Изображение с дисплея отлично можно стирать и одиночным импульсом около 30 вольт.
Как работают такие планшеты? В них используется холестерический жидкокристаллический дисплей (ChLCD) или электрофоретическая технология (как в E-Ink, но проще). Этот дисплей образует пассивную сетку, которая меняет состояние только в месте нажатия.
Под давлением жидкие кристаллы меняют ориентацию, становясь видимыми (обычно темно-синие или серые на светлом фоне). То есть можно рисовать, проводя с нажимом стилусом или хоть пальцем и на экране будет оставаться след. Есть планшеты и с радужным экраном, то есть сверху цвет линии желтый, а внизу зеленый или наоборот.
Такие планшеты стоят около 200 рублей.

Почему оно стирается? На дисплей подается электрический импульс, который сбрасывает кристаллы дисплея в исходное состояние. У меня при нажатии на кнопку ничего не происходило.
Внизу планшета есть батарейка, из которой берется энергия для этого импульса.
Достал батарейку — напряжение в норме, 3,1 вольта.

Под пленкой плата с кнопкой.




На экране виден затухающий импульс длительностью около секунды.

Почему тогда не работало с батарейкой? Там стоит тонкая батарея размера 2016. Причина — просто плохой контакт. Поджал контакты и все заработало. Но для того, чтоб изображение пропало полностью, нужно несколько раз нажать на кнопку. Почему так?
От ЛБП 3,0 В плата в импульсе потребляет около 50мА. При питании от батарейки ее питание проседает до 2 вольт. И при этом на дисплей идет уже не 140 вольт импульс, а всего около 50.

Изображение с дисплея отлично можно стирать и одиночным импульсом около 30 вольт.

Самые обсуждаемые обзоры
+35 |
1397
82
|
+43 |
1620
35
|
Замечательная вещь, рекомендую к покупке.
Комплектное стило вообще нужно только графическим планшетам-дигитайзерам с чувствительностью к уровню давления, потому что датчик давления навходится внутри стила, а не внутри планшета.
Штука прикольная, но пока не понял как можно применять указанный функционал «в народном хозяйстве».
на тотже холодильник повесить
а на холодильник прилеплена голая фотка бывшей.
И нельзя увидеть того, чего нет.
У меня на этот планшет было приклеено 4 магнита и он висел на холодильнике.
И было написано то, чего нет и нужно купить.
Потом наклеил магнитную доску и пишу на ней.
У меня на пальце нет магнита
попросту говоря они нужны лишь чтобы делать больше достижений (работать больше, выполнять больше задач и т/д/). т.е. чтобы просто не перекладывать назначенные дела на будушее.
в какой-то момент потребность в чем-то таком все таки настигает во взрослой жизни. память тут ортогональна, например я вот за все 10 лет ни разу не на секунду не забывал что мне нужно отнести какую-то там бумажку в тсж, как только появилась такая нужда, но это все настолько несущественное и лишнее, что просто откладывал постоянно. и вот стоит подобную мелочь занести в систему планирования (кому какая удобнее, блокнок, планировщик, программы всякие, или просто листок бумаги, доски, да все что угодно), так оно если не сразу же исполнится в ближайщее время, то максимум в ближайшие дни (по возможностям конечно). и таких примеров можно найти очень и очень много.
метод реально рабочий, особенно когда много разных дел несвязанных между собой в короткое время нужно сделать. как только таких активностей будет чуть больше чем пальцев на одной руке и они будут не типичной будничной рутиной, то мозг будет их всячески откладывать и перекладывать. а если еще и некоторые дела только в определенное время можно сделать, то без такого любого «внешнего» планировщика уже никак.
или более фантастичный вариант: существует какой-то внешний менеджер/секретарь который все это за тебя делает (т.е. планирование, стыковки и выбор активностей). тогда да, ничего из этого не нужно. мне остается лишь только позавидовать.
Ещё делаю от руки эскизы, а в комп передаю либо вебкамерой, либо фоткаю телефоном. Для набросков не надо особого качества, потом уже перерисовать на компе никаких проблем.
— Вместе с губкой занимают больше места.
— Если магниты сильные, то царапают поверхность, на которой висят.
— не критично, я ещё не всю поверхность холодильника залепил магнитиками из поездок. И отдельная большая губка не обязательна — в колпачках фломастеров есть встроенная, её вполне хватает
— она в принципе не может царапаться, там вся доска — это один сплошной гибкий виниловый магнит
А надписи продуктов можно нанести спиртовым маркером, тогда они будут дольше держаться на доске
Существует краска, которая позволяет превратить любую стену в доску для записей. :))
Ещё говорят грунт под нее есть магнитный — чтобы вешать что-нибудь можно было.
Пишут, что и для записей маркерами появилось покрытие.
Вычеркивать можно не доставая стилус — ногтём.
play.google.com/store/apps/details?id=com.buymeapie.bmap
Правда, оригинально?
а ещё под главным окном образуется список ранее выбранных товаров, в конце-концов остаётся выбрать необходимое из вашего расширенного списка.
mysku.club/blog/aliexpress/83370.html#comment3694818
Только сейчас нарваться на откровенную дрянь очень высок, особенно беда с бетонными смесями в мешках, можно купить «мусор» который развалиться в песок через пару лет.
И да, для печки и для керамики глины как то разные нужны, поверьте.
И та, что покупная, используется скульпторами, они то разбираются, какая нужна для лепки, а не для печки.
Я тоже брал глину в разных оврагах, она разная, удавалось подобрать нужную, потом отмыть от мусора, лишних камней и песка., проверить на изделиях. Но в итоге мне легче купить пару килограмм готовой с гарантированным результатом, чем долго и нудно возиться с глиной из оврага. А вам да, на печку покупать дорого. Но ведь и вы не из оврага брали? за вас кто то уже выбрал нужный овраг, довёл глину до нужной кондиции.
А из бетонной смеси никогда ничего не лепил, не могу сказать о качестве покупной.
И естественно надо готовить состав, делать пробы, простейший метод — изготавливать шарики и сушить их, смотреть что вышло, трескается и ли рассыпается, бросать на камень, раскалывается ли или нет, делается коррекция состава. Первый раз я много сделал проб, штук наверно 10, потом уже понял соотнешение глины и песка для конкретных этих материалов, уже со 2 раза замешивал нужный раствор.
Ну а про овраг… Ну если там раскопано, то чего самому то мучатся, ведь надо метра 2 снять земли сначала, это лишняя бестолковая работа. А так конечно можно было и у дома выкопать яму, докопаться до глины.
Нефть разная бывает.
Из нефти с серой получается плохой бензин.
Глина как и нефть разная бывает.

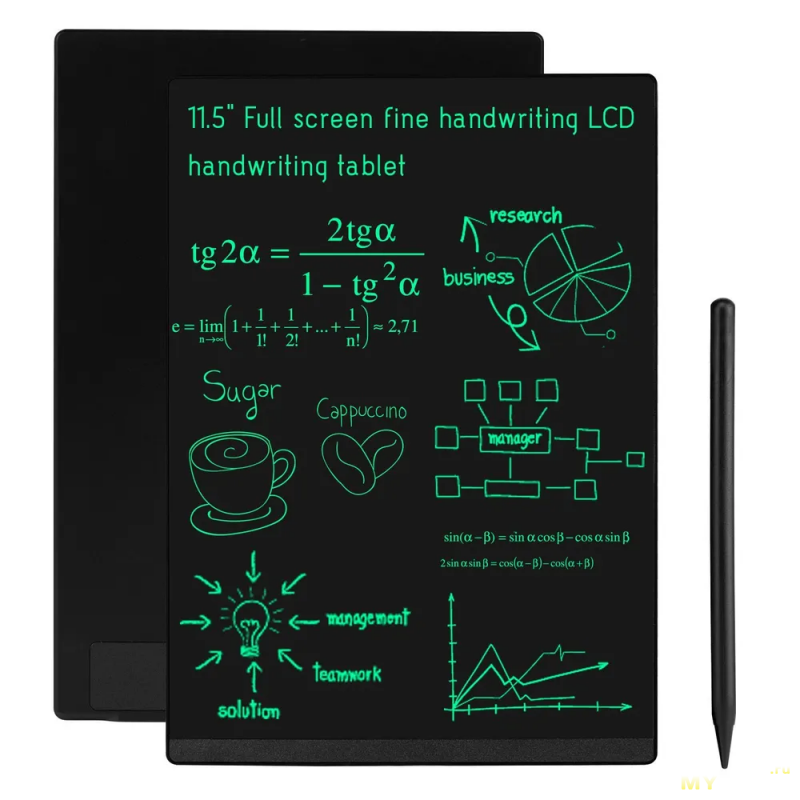

есть с однотонным. для поиска «Графический планшет детский»
https://aliexpress.ru/item/1005008323336754.html
Размах — 140, амплитуда — 75, а действующие и того меньше, около 50 В. Если измерять напряжение по аналогичной методике, то в розетке получится 650 вольт. Удивительно, как ещё холодильник не сгорел )))
Ну, а что бы батарейка не проседала под нагрузкой, надо бы её зашунтировать конденсатором, главное емкость побольше.
И взять грозу, она может наводить довольно большие импульсы, но не каждый раз аппаратура сгорает.

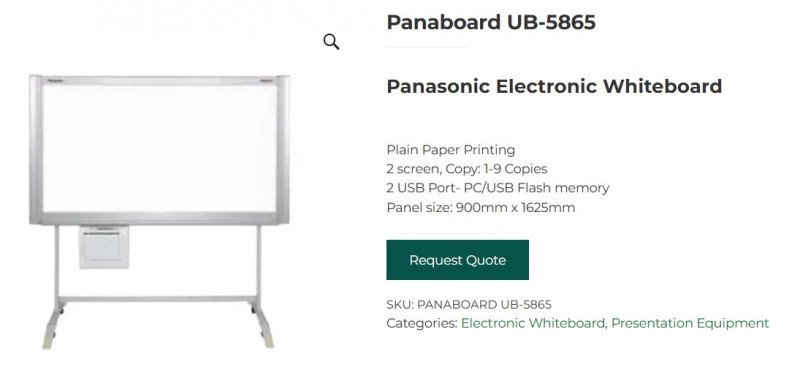

Надо такое-же, но чтоб можно было картинку скидывать в память, и так-же потом ее доставать, исправлять или удалять… Ну хотяб листов на 50 памяти.
Т.е. нужен аналог нормального многостраничного блокнота, а не это вот, одноразовое. Дитё потеряло интерес к такому планшету через пару дней, именно потому что рисунок нельзя скачать в комп и, потом, похвастаться. Обычный планшет в этом плане сильно лучше, хоть и дороже.
а тут псевдо-перманентное изображение.
Там можно писать как ручкой, записи остаются написанными, но в обложке электроника которая запоминает и потом можно и в комп сбросить. В районе 5 тыс.
Обычный планшет не «лучше». Эта фигня не требует зарядки, всегда готова к работе, тонкая и лёгкая. Сравнивать её надо не с планшетом, а с блокнотом для почеркушек.
Уже целая коллекция шедевров набралась на дорогую память ))
Скажите, а у вашего ребёнка каждая почеркушка во время поездки бесценна, или главное, как для обычных смертных, чтобы ребёнок себя чем-то занял? Обязательно фотографировать водителю, с вами в машине нет, скажем, жены, которая могла бы сделать такое фото? На обычном планшете ребёнок сохраняет все шедевры?
Т.е. вместо планшета вы мне предлагаете жену возить? Это сильно дороже, ее труд оплатить, плюс лечение моих нервов!
Ну и главное, вы, на 450 км ездите только с ребёнком вдвоём? Никого с собой больше не берёте?
Интересная жизнь.

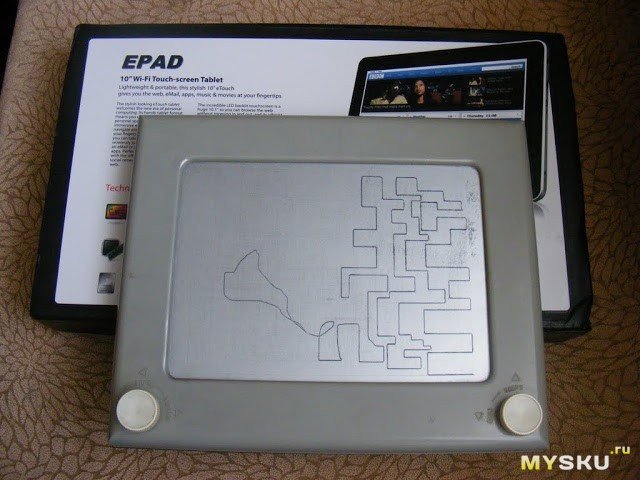

Были потом, и более продвинутые модели
Прям вспомнилось детство — варежки и шапка на резинках, дабы не терять.
Контакт есть там, где его не должно быть.
И нет там, где он должен быть.
Но есть выход с 3 ноги. Похоже на 555.
их бывает чинят если залип подключеним кроны. =там не 555 выходит
а какая то повышалка… Да и обзор на это намекает

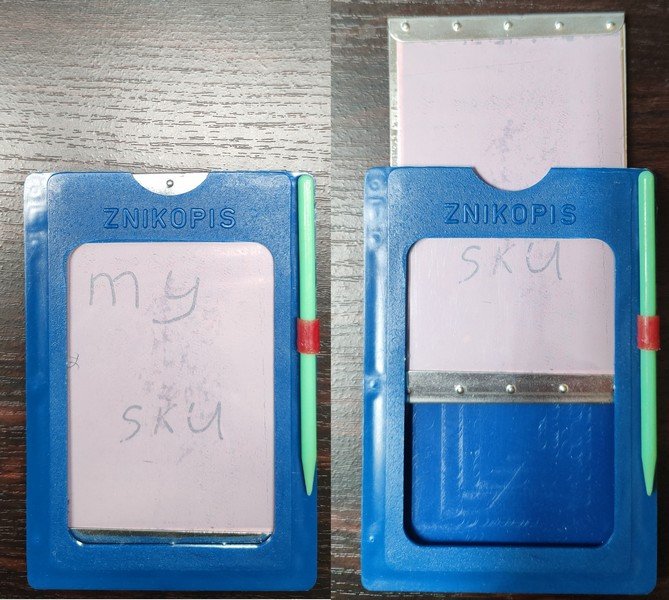

Для стирания надо выдвинуть-задвинуть.
