Зарядное устройство 100Вт UGREEN Nexode Pro X757 (CD351). Горячий турбо режим в компактном размере

По размеру это почти обычный зарядник на 65Вт. Разница состоит в том, что технологии линейки Nexode Pro позволяют имитировать Turbo Boost и некоторое время можно выжать целых 100Вт.

Порт С1 умеет «мягко» перераспределять мощность между портами, т.е. он не отключается при подключении С2 и А1, а лишь кратковременно снижает мощность до 25-30Вт и без перезагрузки продолжает работать дальше на пониженной до 45/65Вт мощности.

Конкретная прожарка, тестирование и лёгкое (но длинное) чтиво.
Кто о чём, а Зерновоз о GaN зарядках ©

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид. Размер — Сравнение размеров — Порты — Защиты и полезности — Тестирование мощности — Нагрев — Выводы

Количество знаков: ~ 12 700
Время чтения: ~ 8 минут

Характеристики

Модель: UGREEN Nexode Pro X757 (CD351, P/N: 15203)

100W 3-Port Travel GaN Fast Charger

Вес 207г

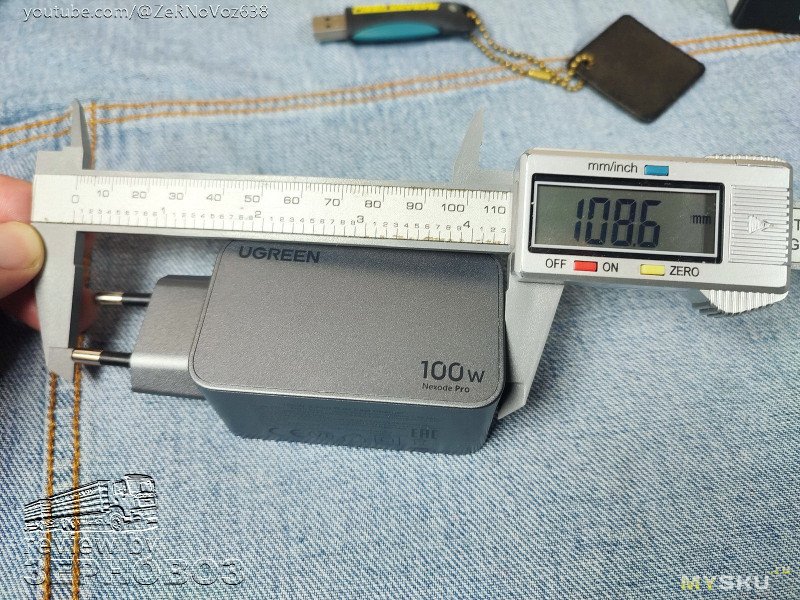

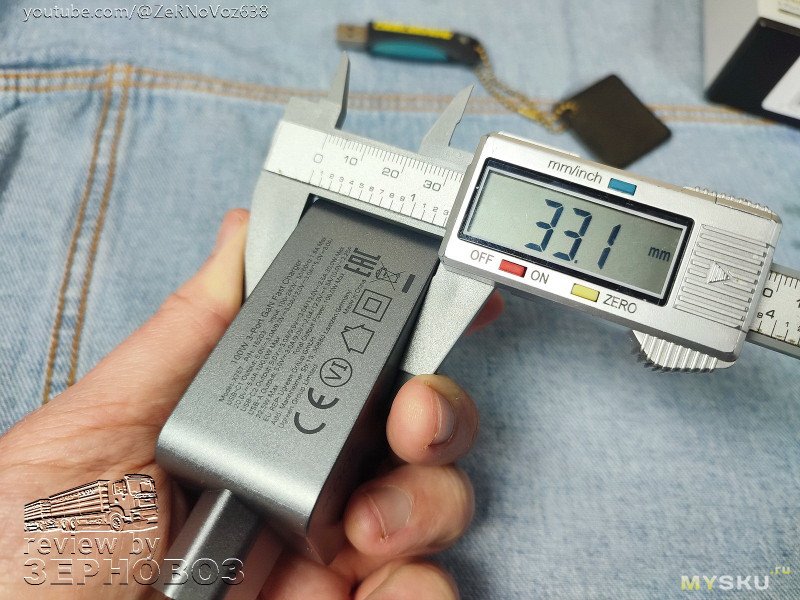

Размер 108.6 х 43.1 х 33.1 мм (длина корпуса без вилки 71.2мм)

Поддерживаемые протоколы
UFCS (63W), PD3.0 (100W), QC4.0, QC3.0/2.0, PPS, FCP, SCP, AFC, SFCP, TFCP, Apple 2.4А, DCP SAM 2A, MTK PE+, MTK PE+2.0

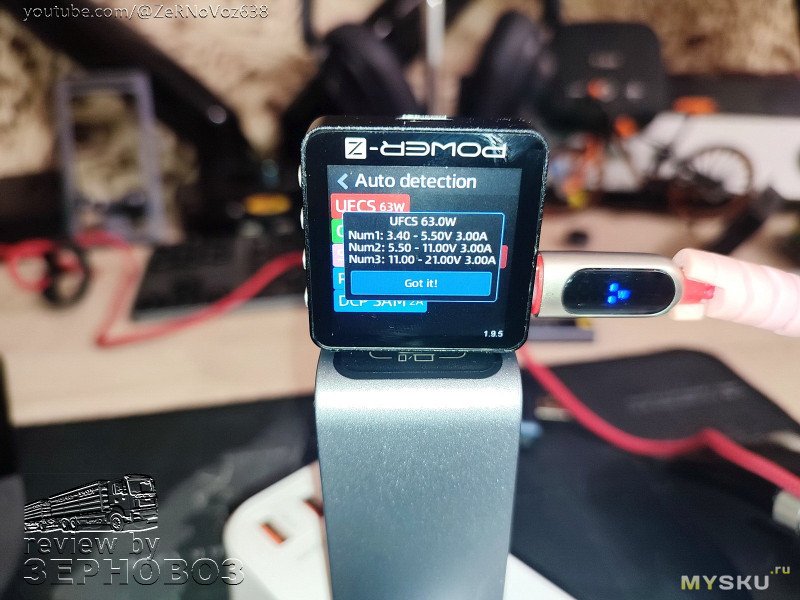

* UFCS (63W) — Universal Fast Charging Specification совместная разработка Huawei, OPPO, Vivo и Xiaomi, присутствует только на С1: 3.4-5.5V 3A, 5.5-11.0V 3A, 11.0-21.0V 3A

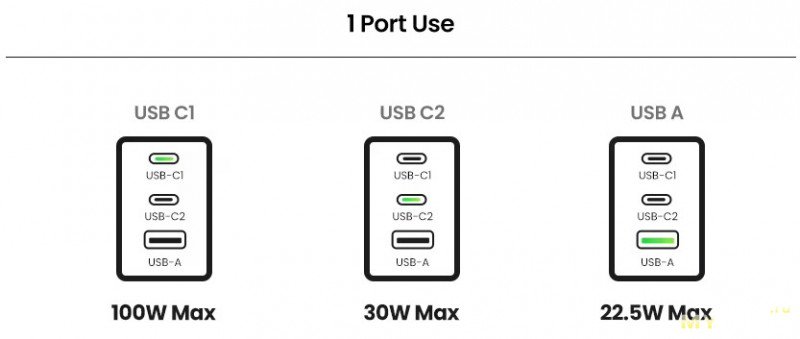

При использовании одного порта:
⚡ USB-C1: 5V3A / 9V3A / 12V3A / 15V3A / 20V5A 100W, PPS:3.3-21V 5A
⚡ USB-C2: 5V3A / 9V3A / 12V3A / 15V3A / 20V5A, 100W,PPS:3.3-11V 2.75A
⚡ USB-A: 5V3A / 9V2A / 12V1.5A / 10V2.25A 22.5W

* читателям на заметку: вышеуказанные сценарии поддержки напряжения и мощности портов являются типовыми для большинства зарядных устройств ≥65Вт, с небольшими вариациями поддержки PPS и напряжения 20/28В, в зависимости от мощности зарядного устройства;

Мультипорт:
C1+C2: 65+30W
С1+А: 65+22.5W
С2+А: 5V3A (15W)

C1+C2+А): 65+5V3A (15W)

Важно!!! о перезагрузке
— С1 не перезагружается при подключении С2 или А1, только кратковременно (несколько секунд) снижает мощность до 25-30Вт и далее работает в режиме до 65Вт (и через примерно 2-25 минут снижает мощность до 45Вт);
— С2 перезагружается при подключении А1, и наоборот;

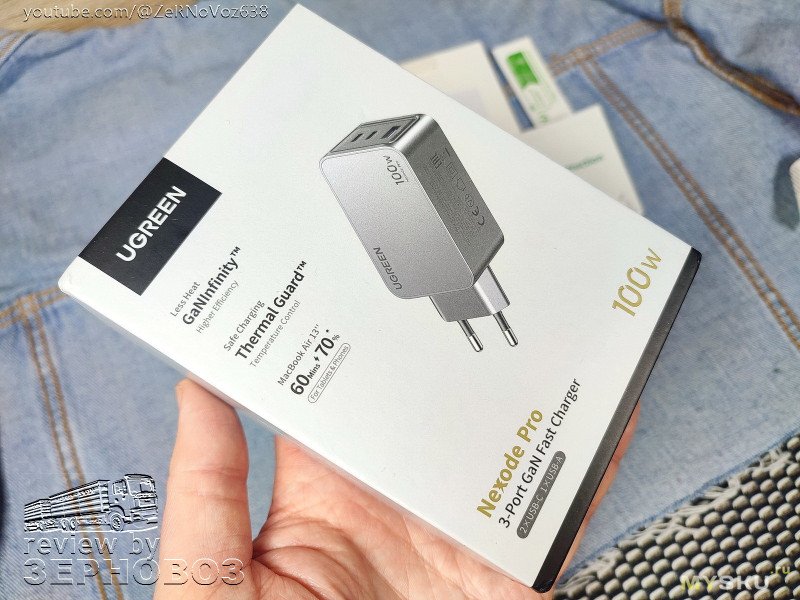

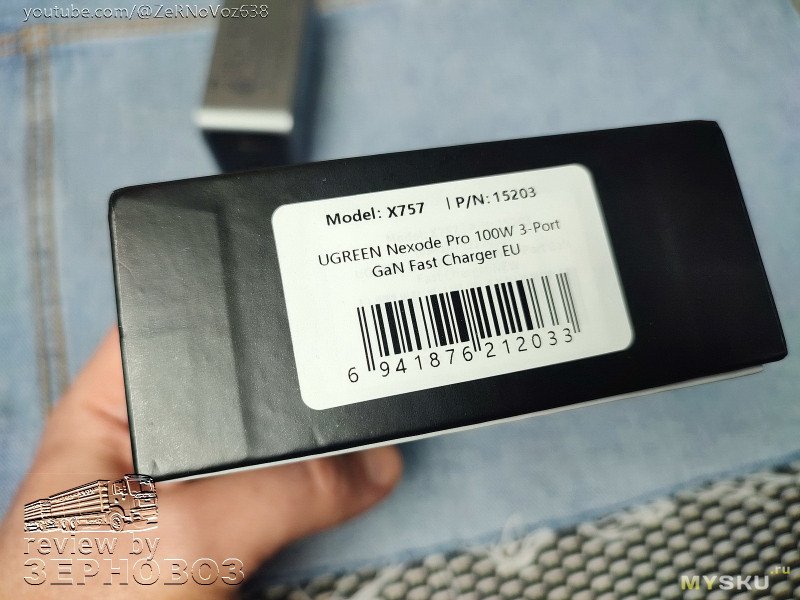

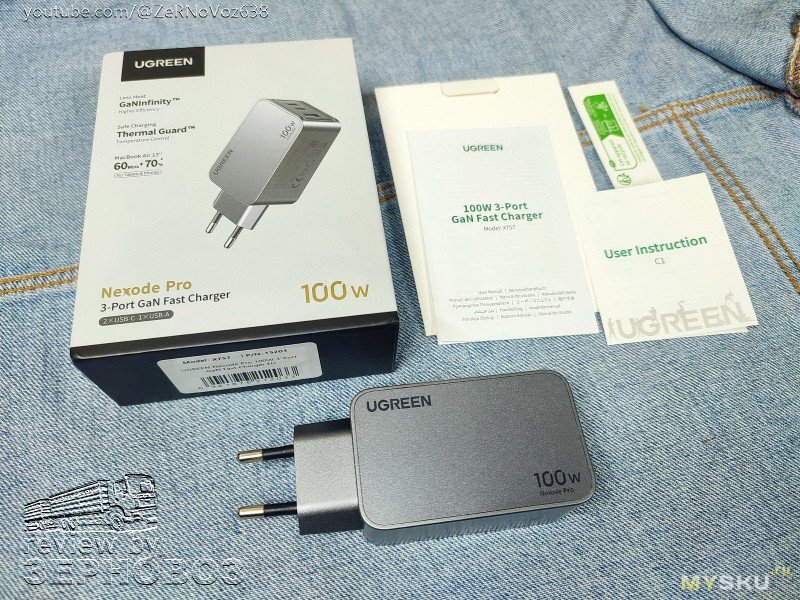

Упаковка и комплект

Упаковка у линейки Nexode всё чаще серебристо-чёрная. У нас здесь ещё и приставка Pro — значит упаковка должна быть премиальной в квадрате.

На подарок очень круто выглядит. Картон плотный. Полиграфия на уровне.

В комплекте может быть кабель (если выберёте соответствующий лот) или чисто зарядка и набор литературы для чтения.

Кабель вот такой: (обзор) Кабель 100Вт 5A UGREEN L512. Посмотрим что внутри. Режем?

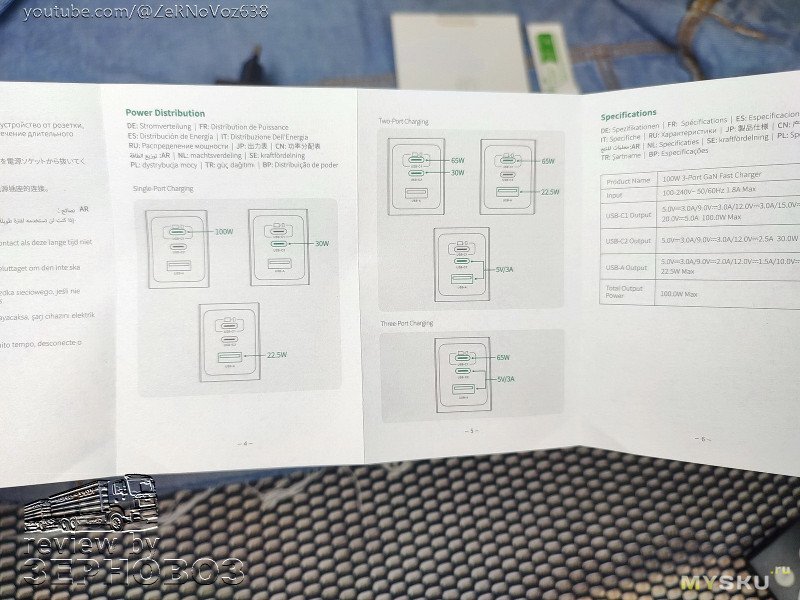

инструкция

Внешний вид. Размер

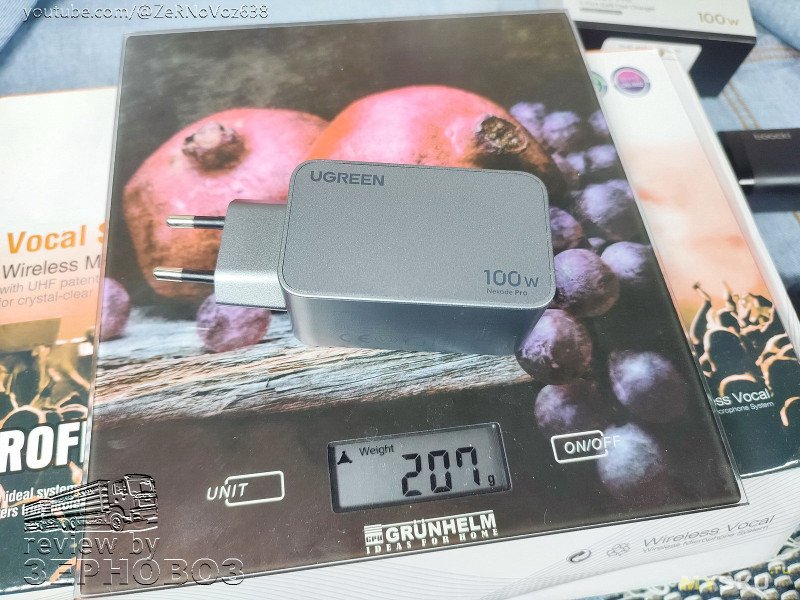

Вес всего (или целых) 207г.

В руках ощущается как монолитный брусок, тяжёлый. На первый взгляд и ощупь (плюс вес) даже кажется металлической.

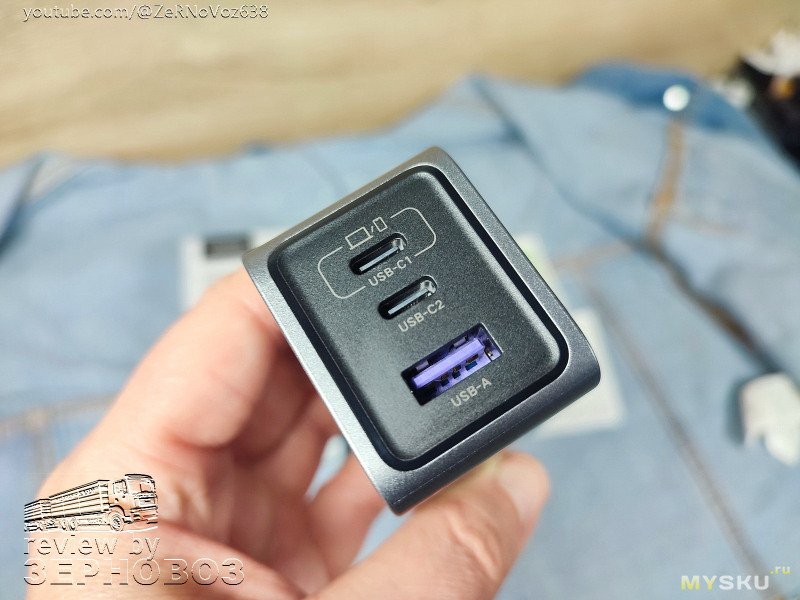

Три порта

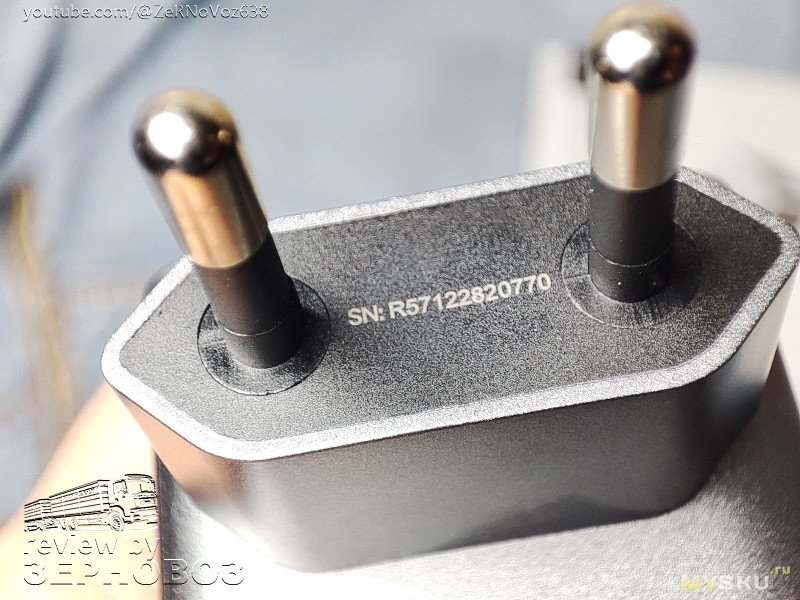

Вилка по стандарту, штыри чуть сходятся

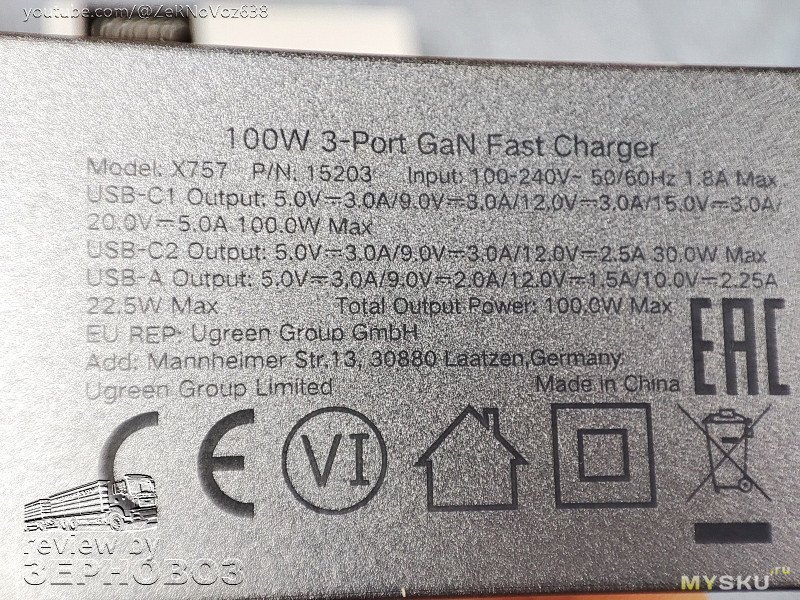

Сбоку нанесены характеристики. Читаемость очень средняя. Но это особо и не требуется (для тех кто знаком с подобного рода зарядками — они однотипны)

Группенфото

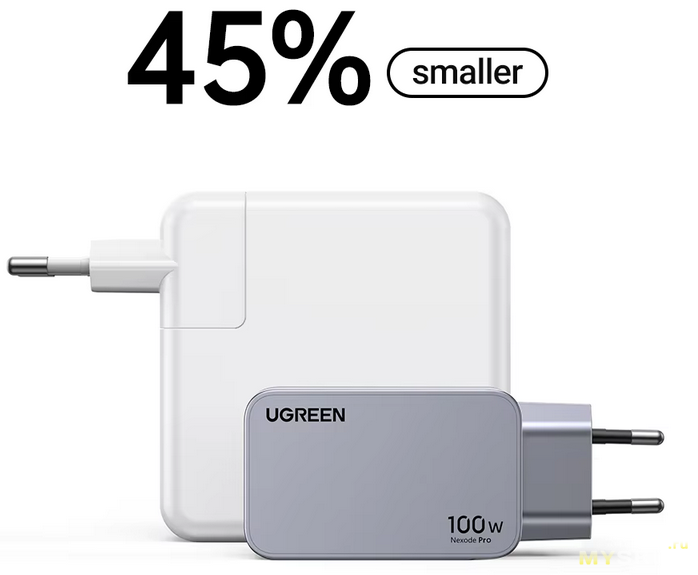

Маркетологи вам не физики. С пропорциями не густо. Но допустим.

Теперь по факту.

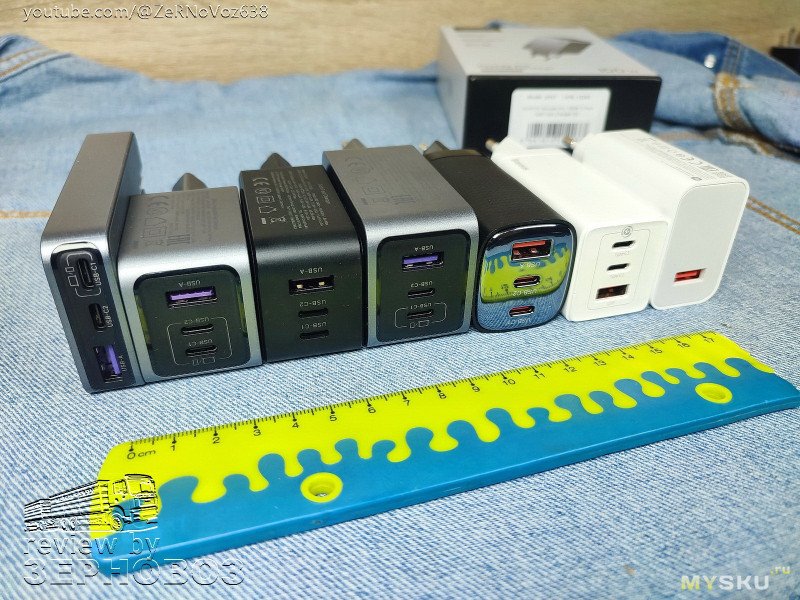

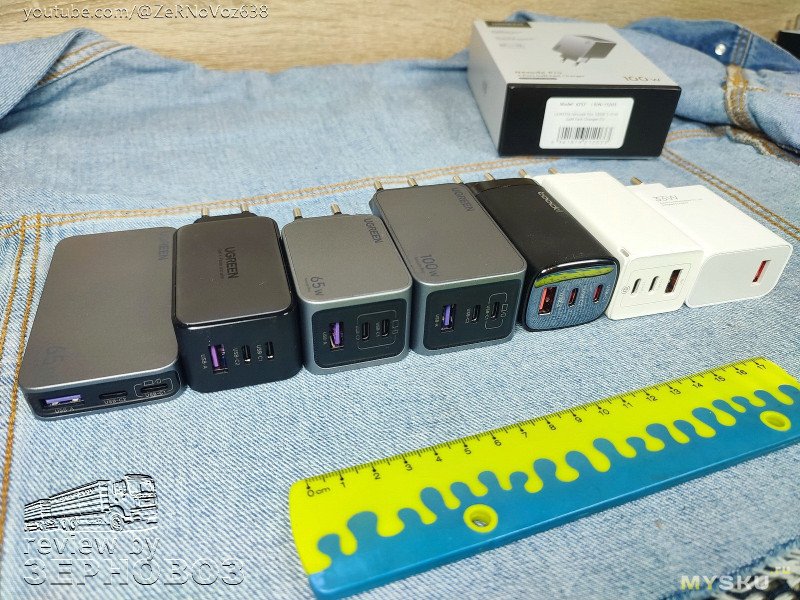

Игра найди 10 отличий или найди в на картинке 7 зарядок по 65Вт.

Шутка. А правда состоит в том, что, действительно, рядом с обозреваемой зарядкой находится кучка зарядок по 65Вт и плюс ещё одна на 33Вт. А обозреваемая на 100Вт.

Примечание: самая мелкая — это зарядка UGREEN Nexode Pro X755, также из серии компактных. Как видно на фото — очень компактных.

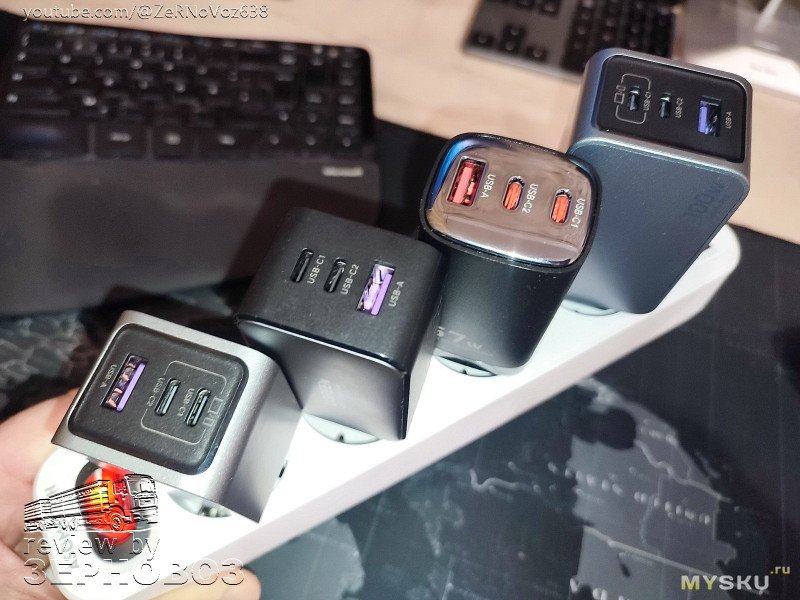

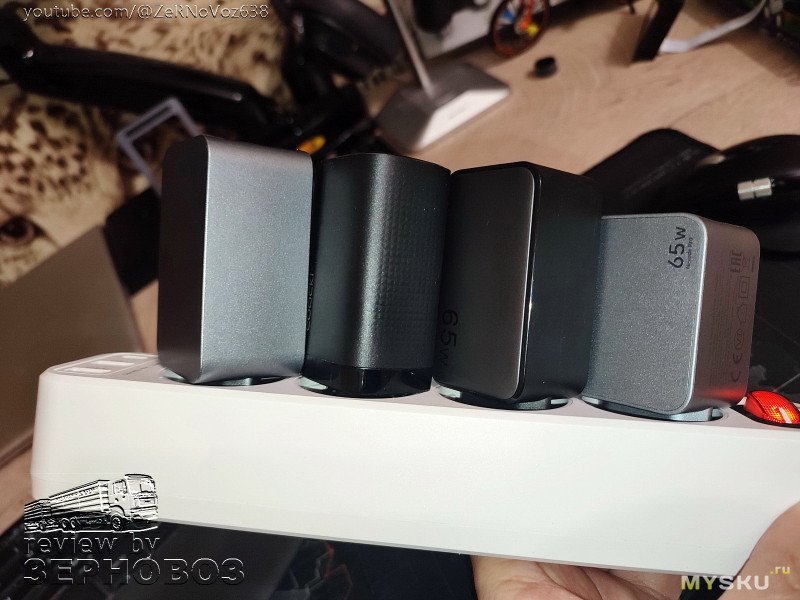

изменим чуть-чуть угол зрения, чтобы увидеть объём

ну и как бы чтобы была полная картина — разворот на 180 и ещё одно фото, улыбаемся и машем

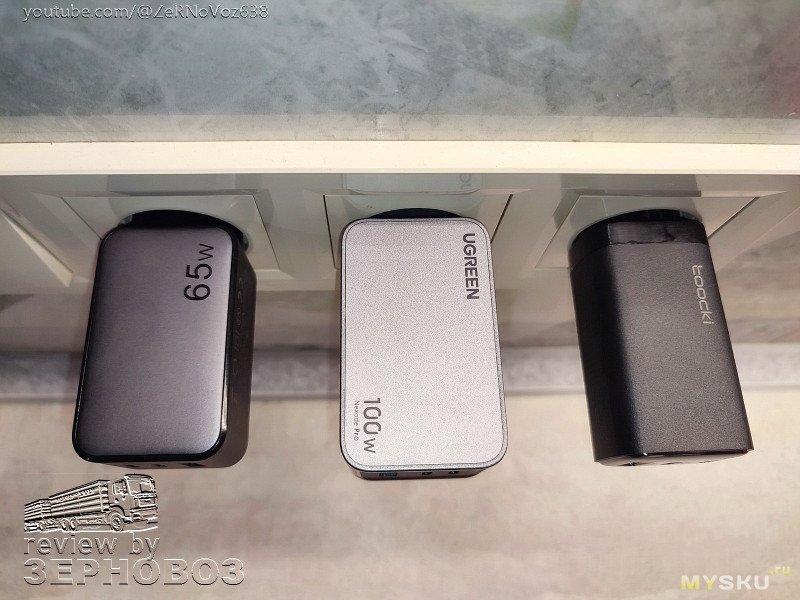

Что по розеткам? Вровень должен быть или выпирать?

Если воткнуть в тройник (четверник) на столе (или под столом)

Ну, таки, вровень. Почти.

В каждом обзоре должен придти кто-нибудь и сказать, что сильно уж торчит… Ок, если не трогать, то ничего и не будет с этим зарядником и розеткой, имхо.

Но мы сравниваем дальше. Ведь эта зарядка — некое промежуточное звено, которое по размерам как 65Вт, а по мощности (заявленной) — целых 100Вт.

Назвался печкой, полезай в горшок.

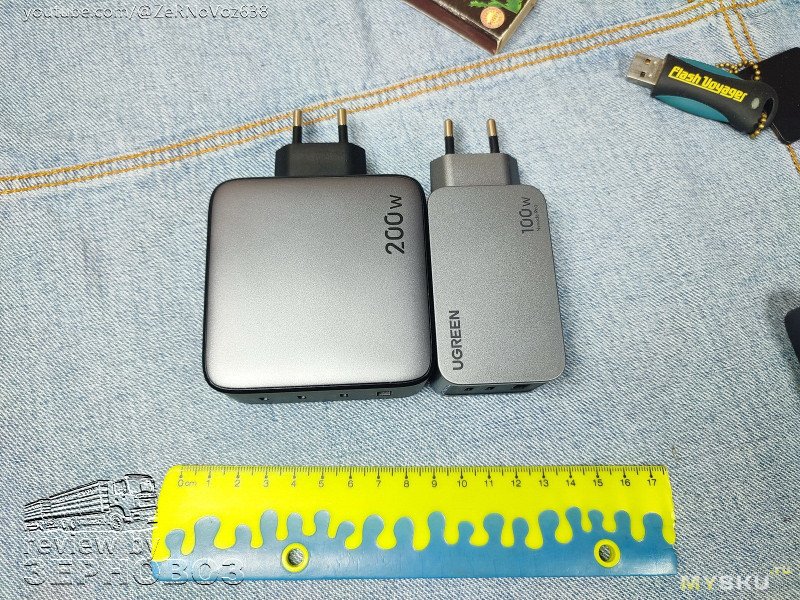

Серии родственные. «Про» чуть круче. Но при этом и на 200Вт зарядка не так уж и велика.

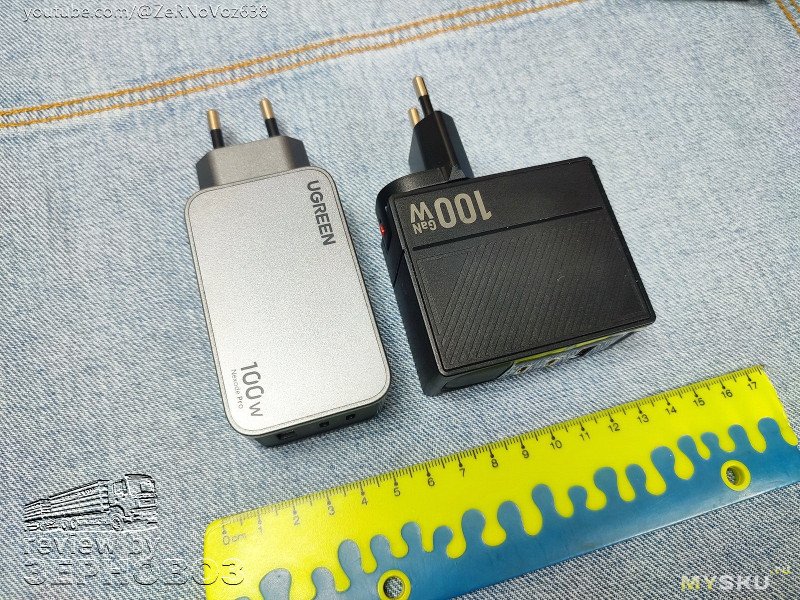

Ну и совершенно случайный гость в этом югрин-царстве — 100Вт (непроверенных пока что ещё) с маркировкой Fnirsi (о да, нужно больше фнирси...), но в исполнении явно ОЕМ. Есть такая же от ASOMETECH но лень искать, визуально один в один.

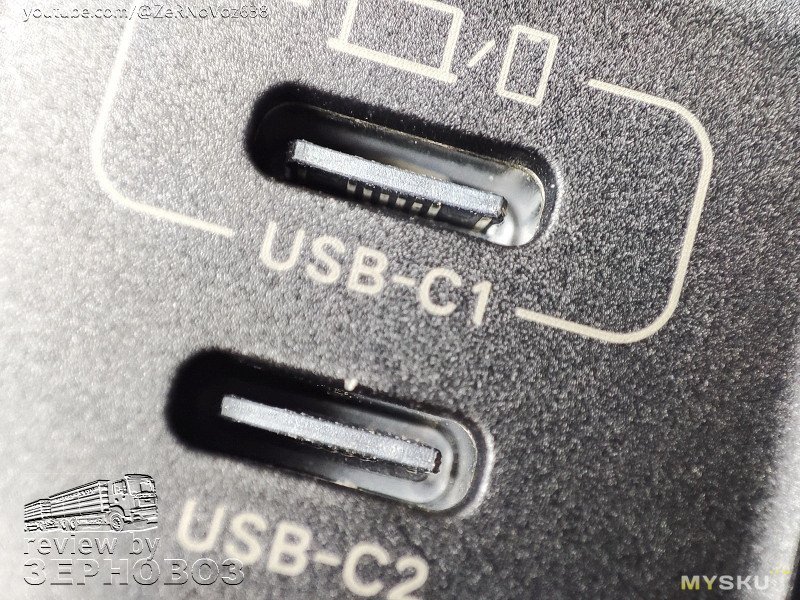

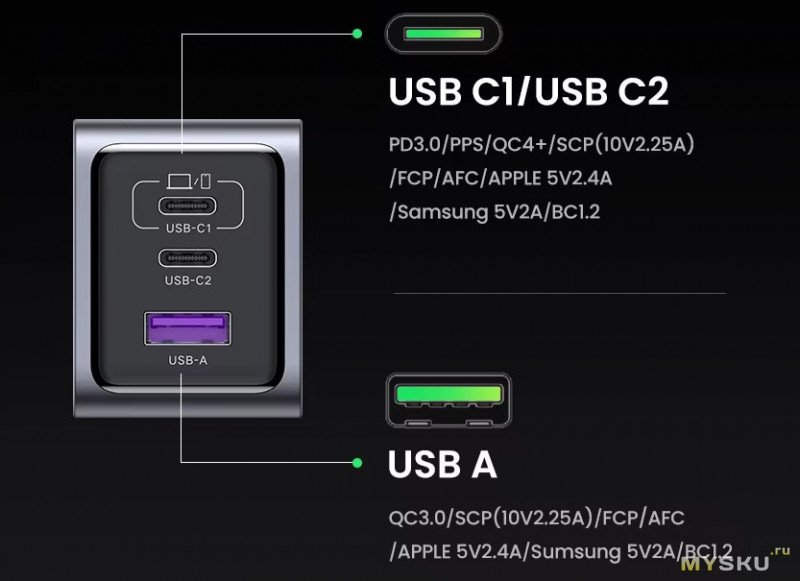

Порты

С1

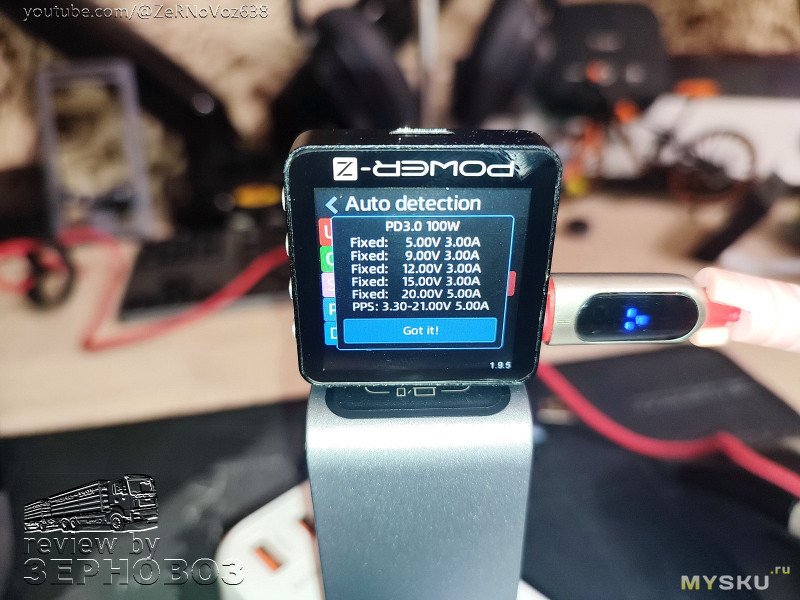

Как обычно — самый мощный. Ещё его соответствующим образом маркируют — рисуют планшет и ноутбук. До 100Вт в одиночном режиме и 65Вт в остальных режимах. Из интересного — также есть протокол UFCS до 63Вт

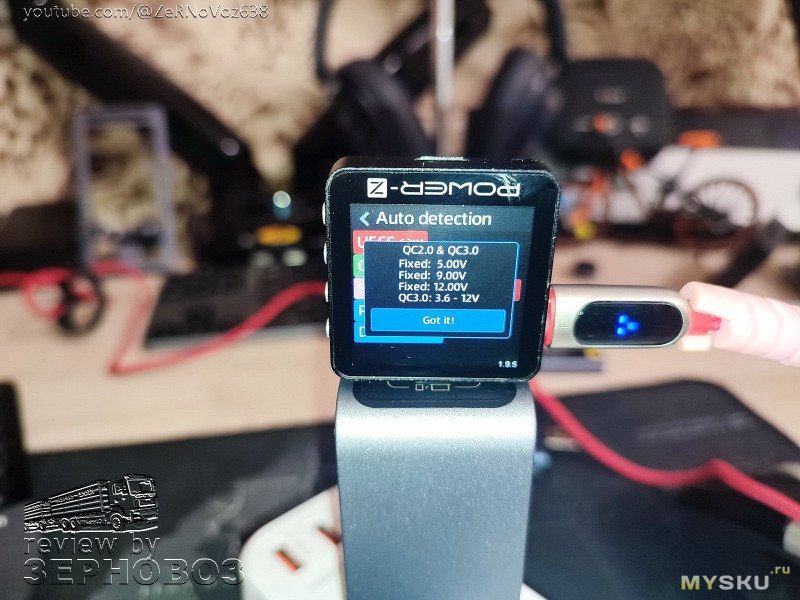

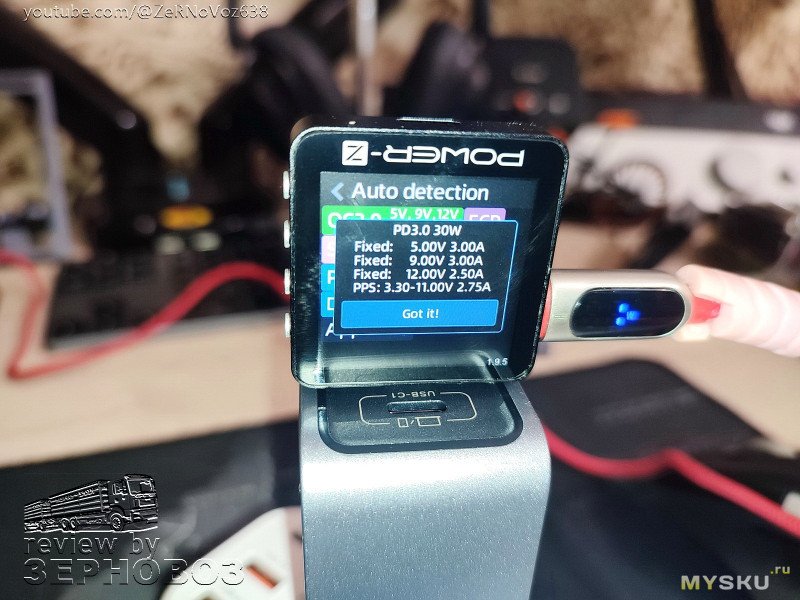

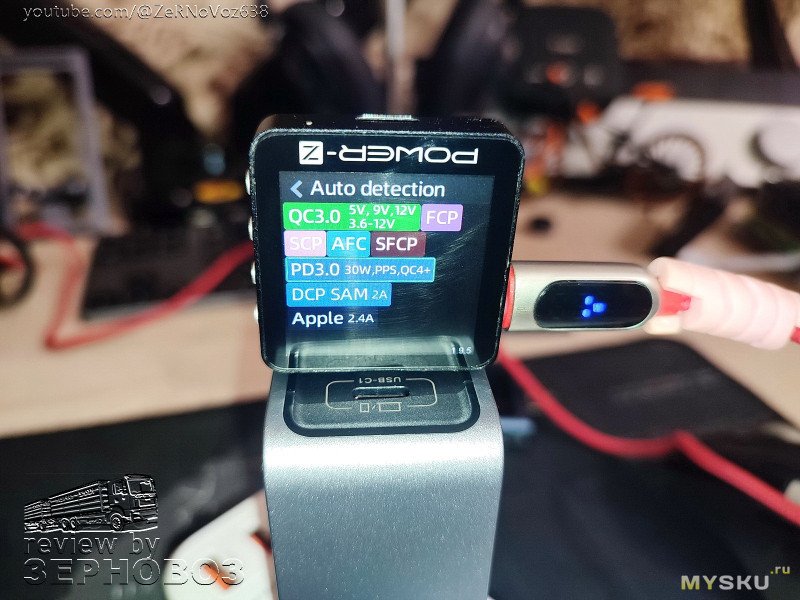

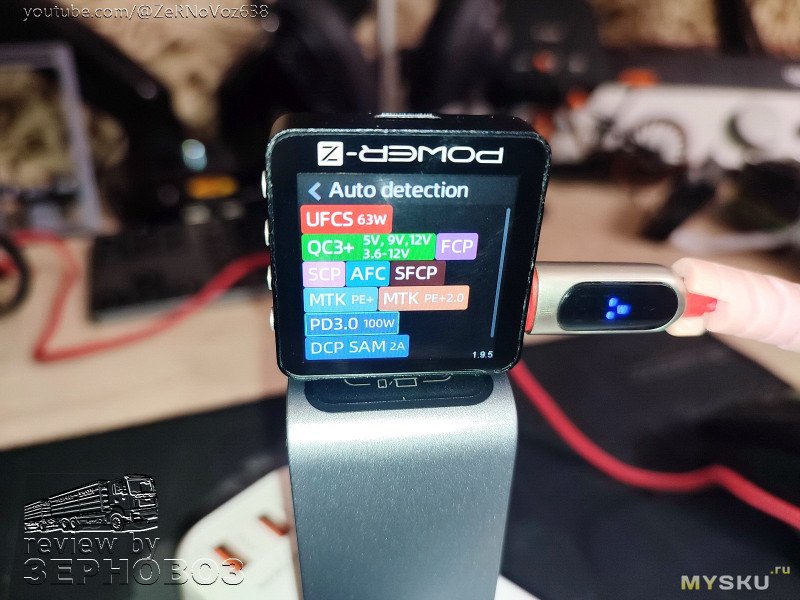

Странно, но пока тыкал кнопочки и порты — повторно перефотографировал этот же порт и о чудо — добавилось два новых протокола. Молодым и юным обзорщикам — учиться, учиться и ещё раз учиться… т.е. тесты, тесты и ещё раз тесты. Сфотографировал? 2 часа в трубу? Миша, давай всё по новой ©.

С2

Может многое. Но в пределах 30Вт.

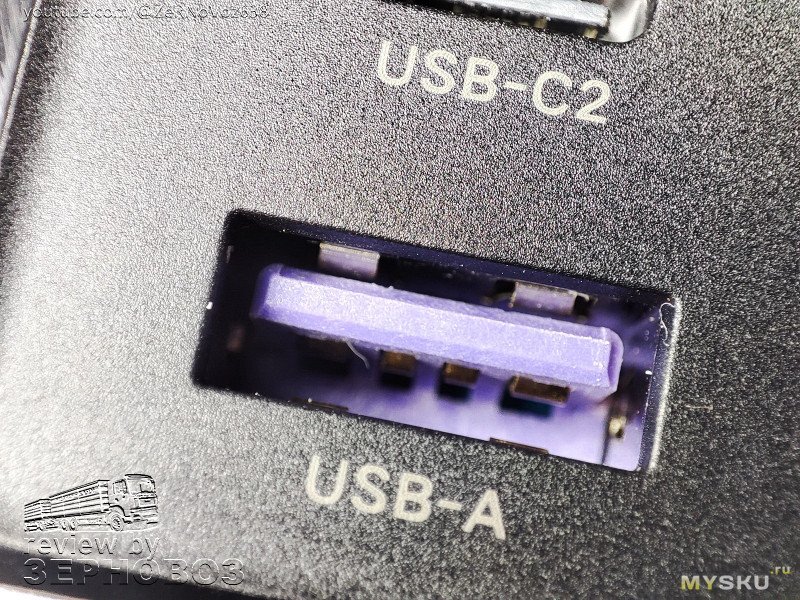

USB-A

Иногда нужен и такой порт. Максимум до 22.5Вт, а в паре с С2 переключается в режим 5В 3А.

Защиты и полезности

Минутка рекламы. Можно пройтись по комнате, заварить чаю, сделать свои дела — каждый это время проводит по своему. Чуть ниже будет тестирование.

Заявлен чип GaN Infinity™, фирменная технология Thermal Guard 2.0™ и всевозможные защиты:
— от перегрева, перегрузки по мощности, превышения тока и напряжения;
— улучшенный температурный контроль;
— быстрая зарядка гаджетов, в том числе iPhone и MacBook Air (а также в перечне более тысячи устройств, ну Вы поняли);

Тестирование мощности

Ох! Это была «трудная» зарядка. Потому что вела она себя вообще не так как я ожидал. Но обо всём по порядку. На всё про всё ушло 3 дня с подходами по 3-4 часа. Далее Вы поймёте почему.

О нагреве будет раздел чуть ниже.

Тезисно:
— мощность в 100Вт суммарно или на один порт присутствует, но с примечаниями, т.е. около 25 минут где-то зашиты во внутренних часах и идёт сброс мощности до 65Вт, если перевоткнуть зарядку, то опять эти же 25 минут, плюс добавляется термодатчик, или они работают в паре — моего терпения на построение зависимостей не хватило (да и надо ли?);
— есть защиты по превышению тока и мощности, срабатывают чётко, также защита по перегреву, но если постараться, то можно долго с ней играть «а я всё-равно» включу то что мне надо;
— есть небольшие подъёмы напряжения для компенсации падения на кабеле (при высоких токах), но также с примечаниями, т.е. на 5-9-12В на холостую имеют напряжение +0.1В, под нагрузкой 3А +0.15В; 20В аналогично, но на 3А уже +0.04В, на 4А -0.04В и на 5А -0.12В;
— в сухом остатке имеем добротную зарядку на 65Вт разогнанную до 100Вт в краткосрочном 25 минут Turbo Boost режиме и эти +35Вт лучше рассматривать как бонусные, которые позволят быстро зарядить ноутбук итд и далее работать как обычно в облегчённом режиме;

График нащупывания пределов. Для 5-9-20В они составляют 3.2А, для 12В 2.7А (т.е. запас +0.2А)

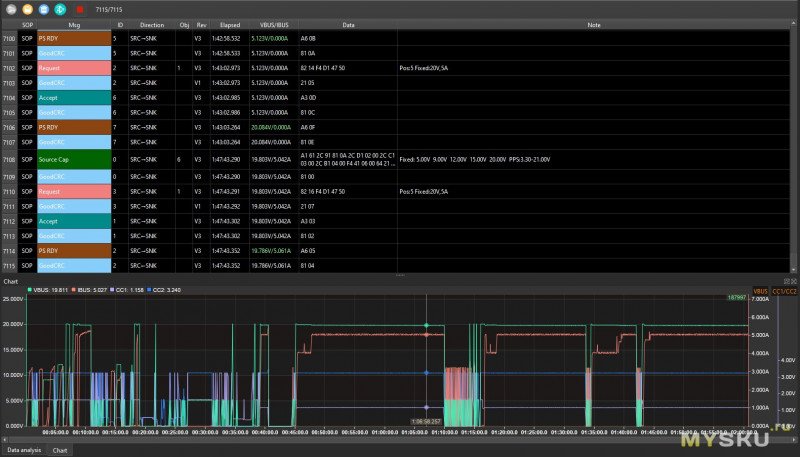

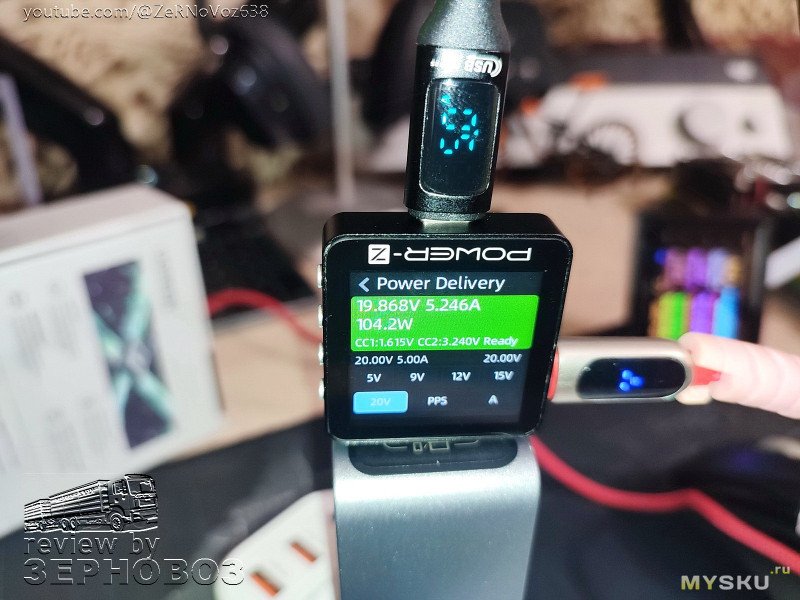

Обмен данными гаджета (в данном случае триггера) с зарядкой нормальный. Зарядка рассказала что она может, получила запрос на PD 20V и переключилась в соответствующий режим, при этом сообщив, что сможет выдать только 5А

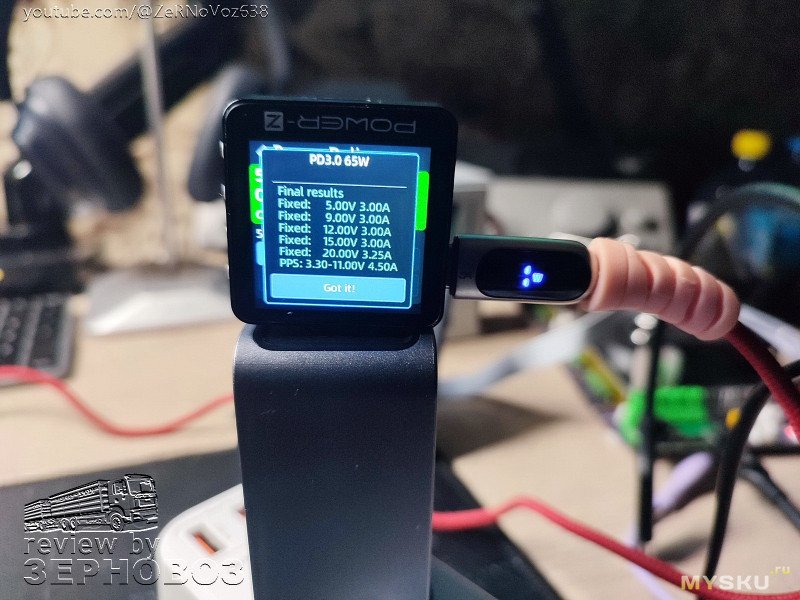

а через некоторое время срабатывает датчик (термо? таймер?) и вводиться новое ограничение — 3.25А

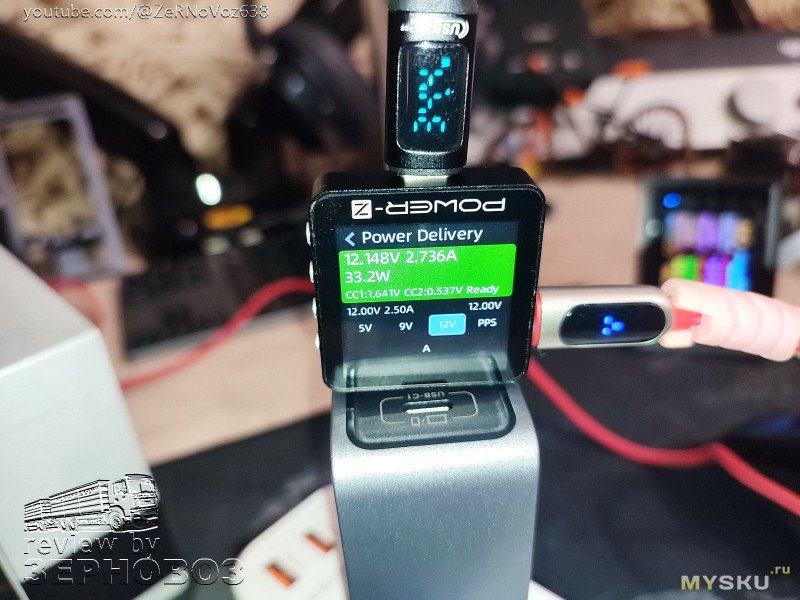

на экране тестера это выглядит вот так

Сложности замеров ещё сопровождались «интересным» поведением нагрузки. Производитель (аторч) считает это нормальным (так ответили в службе поддержки), а у меня всё никак не дойдут руки чтобы переделать работу вентиляторов от внешнего источника.

В итоге приходится прибегать вот к таким фокусам: стартуем на 20В 5А, потом вспоминаем, что нагрузка выбьет предохранители в щитке и нужно чуть снизить аппетит, снижаем до 4.5А, ждём броска тока (на нагрузке включились вентиляторы), и уже после этого ставим максимум 5А.

Мультипорт

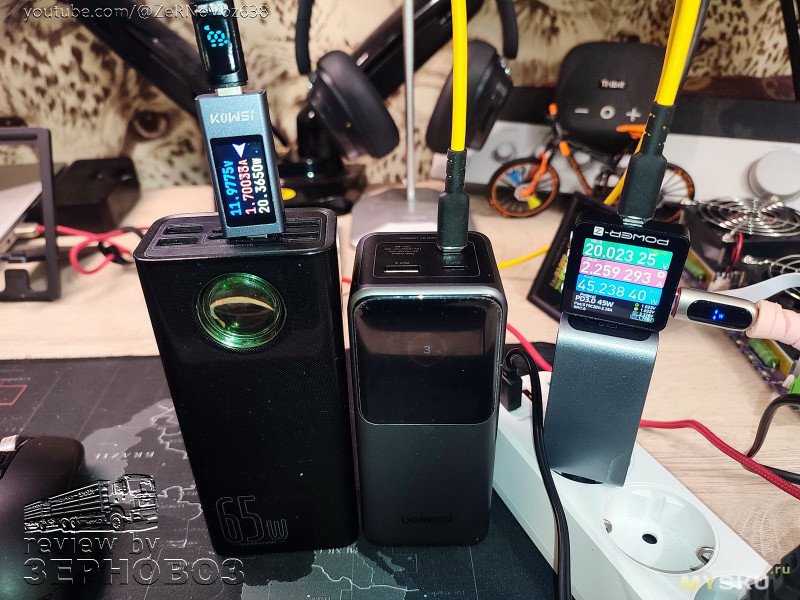

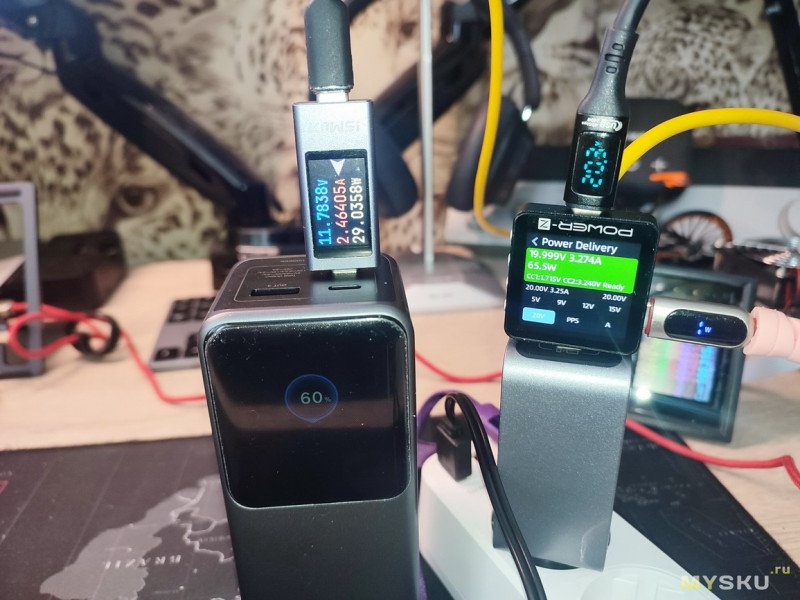

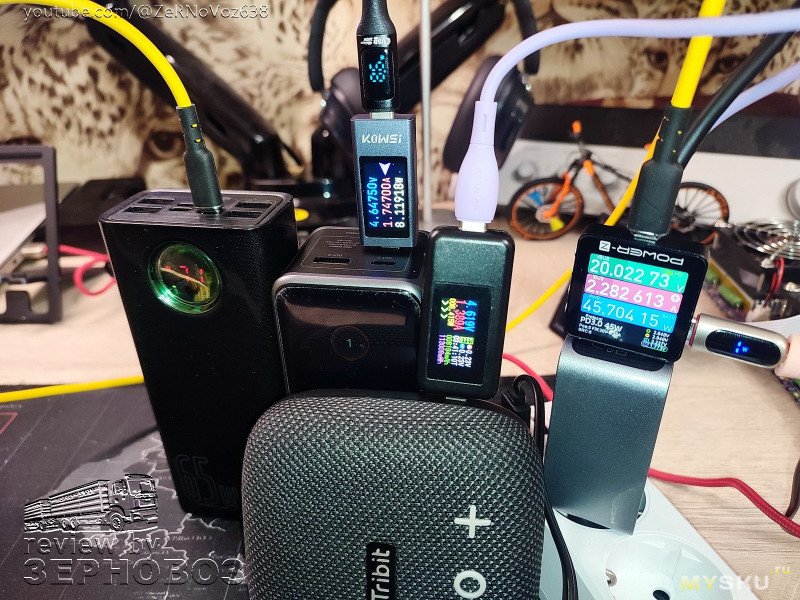

Подключаем С1 и С2, 65+30Вт

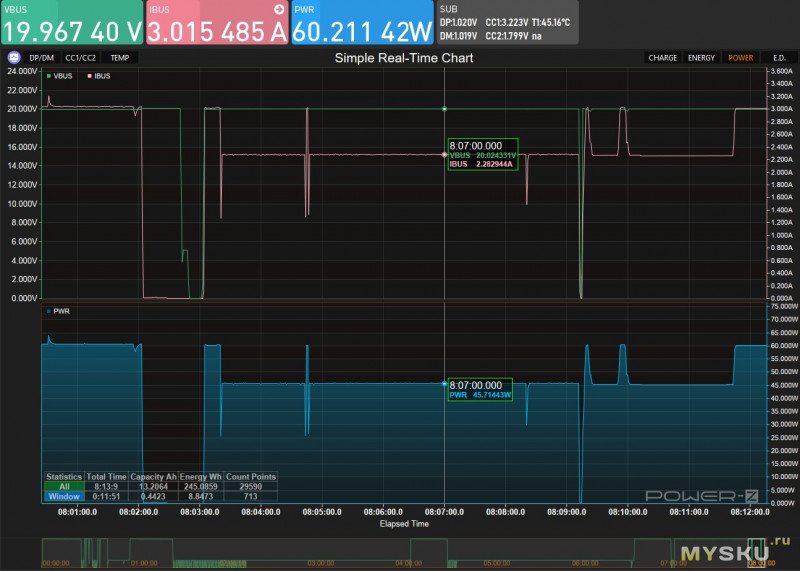

А это график, по которому видно, что работал только С1, далее подключили С2 (смотрите данные после 8:03:00), и мощность была снижена с 60Вт до 45Вт (с 3А до 2.25А). Далее видно как кратковременно отключил С2 (мощность вернулась на 60Вт). Далее менял павер-банки местами и только один раз физически отключал С1 (уж не помню зачем).

Зарядка «перегрета», поэтому мощность С1 ограничена 45Вт. На С2 и А1 суммарно идёт 5В 3.15А.

Вариант, если подключить только С1 и С2. На С2 вполне себе уходит 20Вт (12В 1.7А)

Нагрев

И опять напоминаю. Не ходите по другим каналам. У Зерновоза никаких кликбейтов и обмана. Всегда сообщаю максимально полученные результаты. Без купюр.

В комнате около 18°C.

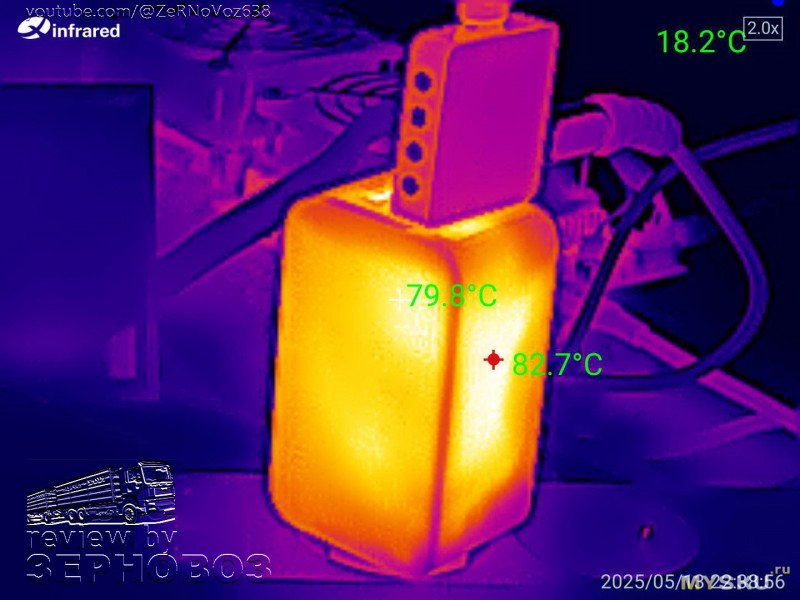

В самом горячем месте на корпусе 79.8°C, на портах до 82.0°C.

Термодатчик внутри юсб-тестера видит это вот так (смотрите красную кривую внизу графика)

И, казалось бы!!! Ну вот и всё.

Но в кабине совершенно другие правила. Достаём электронную виагру и работаем дальше: ждём пока порт вырубиться, и начинаем всё заново, к сожалению триггер сам рестартонуть не может и приходиться ручками всё это дело заново прокликивать (отключить нагрузку, запросить протокол PD, выбрать 20В, включить нагрузку), плюс параллельно дёргать кабель туда-сюда, получается что в реальной что в виртуальной жизни только вот так вот оно и срабатывает.

И вслед за нами стараниями — получаем результат. Несмотря на предположительный таймер в около 25 минут, несмотря на перегрев, несмотря на все ухищрения инженеров — пользователь таки многократно за пару часов получает от зарядника свои порции по 100Вт (20В 5А).

на графике температур датчик в юсб-тестере видит это вот так: первый раз отключение было на 55°C и с каждым новым заходом температура повышалась до около 62°C.

Пока смотрел в тепловизор, было ощущение, что зарядник сейчас или рванёт или начнёт плавиться пластик… К счастью, это были лишь мои домыслы.

За это время всё внутри хорошо и равномерно прогрелось. Даже аудиофилы зауважают подобные и кабели и зарядники...

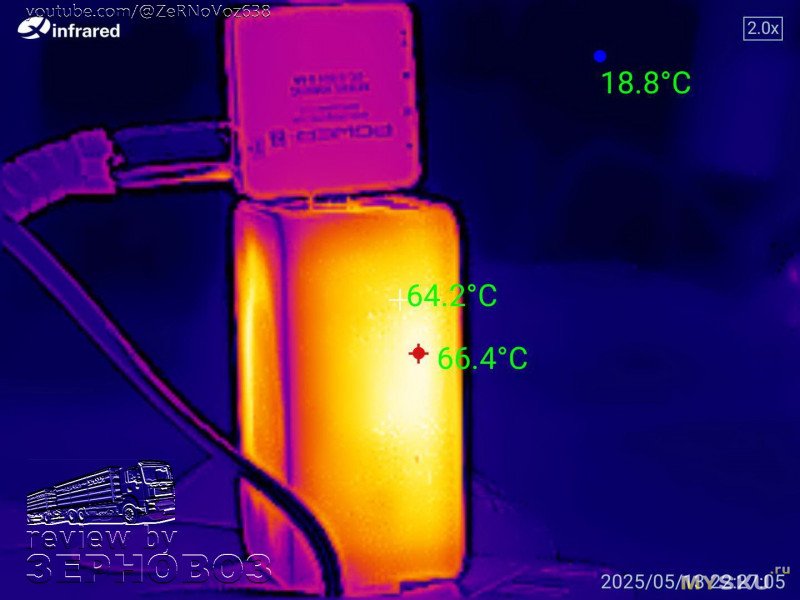

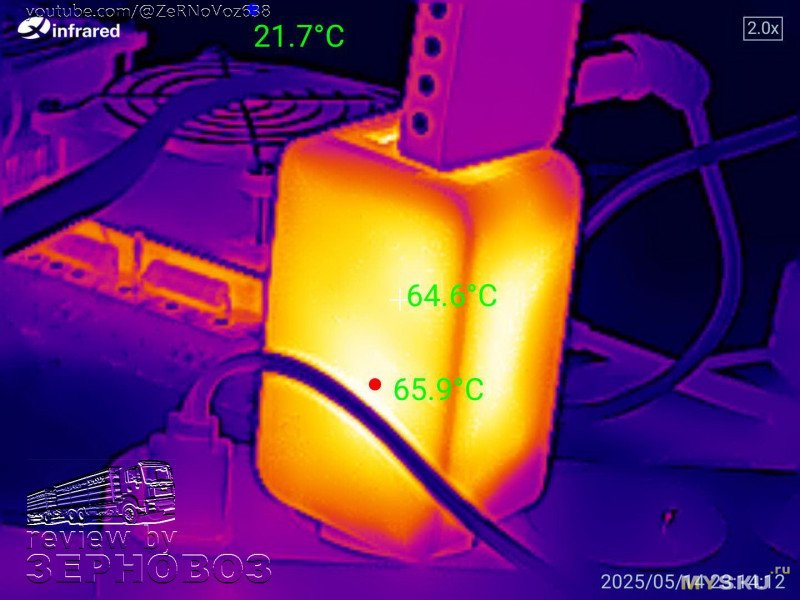

А это нагрев в режиме 65Вт (перед тестом дал зарядному полностью остыть).

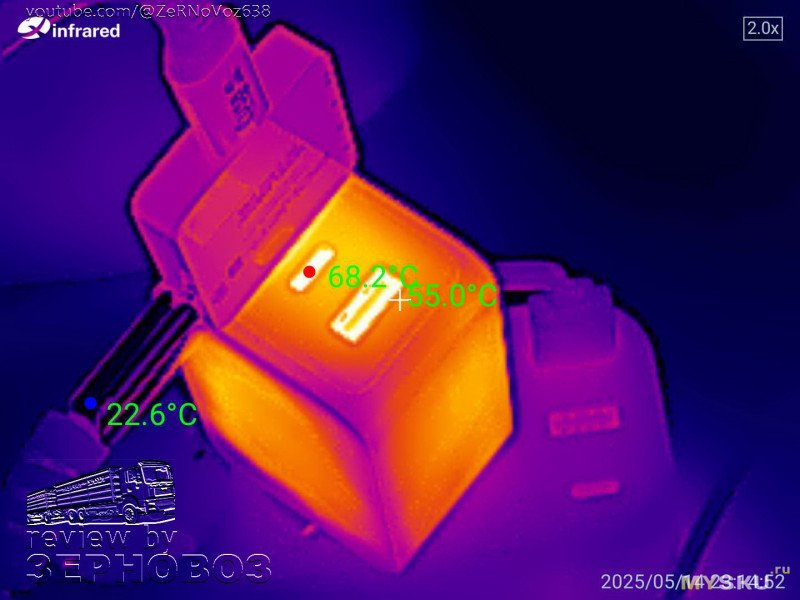

Около 66.3°C по корпусу и около 68.2°C на разъёмах.

Выводы

Для меня лично это оказался один из самых трудных обзоров. Это как по признакам угадывать что задумали инженеры и дизайнеры (с поправкой на хотелки маркетологов).

Корпус «стандартного» зарядного устройства увеличили буквально на пару миллиметров. И впихнули внутрь более «взрослый» гаджет.

Около 25 минут работает Turbo Boost режим, в котором можно снимать до 100Вт (5А 20В). А после — продолжать пользоваться как обычным зарядником на 65Вт. Если применят хитрость, наглость и смекалку, то этот процесс можно повторять по несколько раз к ряду. Но результат не постоянен. Но рабочий вариант.

В остальном — это полноценное добротное зарядное устройство на 65Вт. С множеством защит от перегрева, перенапряжения, превышения мощности итд. И они реально работают (это очень хорошо).

Есть компенсация напряжения при росте потребляемого тока. Также есть небольшой запас по току (мощности) около +0.2А.

Есть мягкое перераспределение мощности без перезагрузки порта С1.

Устройство получилось стандартным (и даже чуть больше) для подобных зарядников мощностью 65Вт. И при этом ультра-компактным для мощности в 100Вт. Платой за компактность выступает нагрев.

Присутствует поддержка протокола PD3.0 и максимальная мощность на порт С1 до 100Вт (20В 5А). Можно питать ноутбук или прочие мощные гаджеты.

Если гаджетов несколько, то на разные порты можно подключить разных потребителей с разными протоколами и с разным напряжением. Но общая суммарная мощность составит 100Вт/65Вт.

Как обычно, рекомендую на подарок коллегам или друзьям. Качественный, стильный, крутой внешний вид, отличное качество сборки.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
