Зарядное устройство 200Вт UGREEN Nexode X764. Мощности хватит для всех. Прощай перезагрузка!

Важное дополнение: в некоторых сценариях перезагрузка портов отсутствует. Подробнее читайте под катом.

Самый большой, тяжёлый и мощный «брат» из тех, что я держал в руках. Относится к зарядкам, у которых вилка это часть корпуса («wall charger»).

Суммарно на всех портах 200Вт, может питать одновременно два ноутбука по 100Вт, а также выдавать на 4 порта разное напряжение по разным протоколам. Самый мощный порт С1 поддерживает PD3.1 140Вт (28В 5А). А С1+С2 могут выдавать 100+100Вт.

Прогрев, тестирование и лёгкое чтиво.

Кто о чём, а Зерновоз о GaN зарядках ©

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид. Размер — Порты — Защиты и полезности — Тестирование мощности — Нагрев — Выводы

Количество знаков: ~ 9 500
Время чтения: ~ 6 минут

Характеристики

Модель: UGREEN Nexode X764 (P/N: 35539)

200W Travel GaN Charger PD 3.1 140W QC4.0 3.0 Quick Charge For Macbook Pro Laptops iPhone 16 15 Samsung S25 Xiaomi Tablet

Вес 402г
Размер 113.3 х 76.1 х 36.1 мм (длина корпуса без вилки 76.1мм)

Поддерживаемые протоколы
UFCS, PD3.1, QC4.0, QC3.0/2.0, PPS, FCP, SCP, AFC, SFCP, Apple 2.4А, DCP SAM 2A

При использовании одного порта:
⚡ USB-C1: 5V3A / 9V3A / 12V3A / 15V3A / 20V5A / 28V5A 140W, PPS:5-21V 5A
⚡ USB-C2: 5V3A / 9V3A / 12V3A / 15V3A / 20V5A, 100W,PPS:5-21V 5A
⚡ USB-C3: 5V3A / 9V3A / 12V2.5A 30W, PPS:5-11V 2.75A
⚡ USB-A: 5V3A / 9V2A / 12V1.5A / 10V2.25A 22.5W

* читателям на заметку: вышеуказанные сценарии поддержки напряжения и мощности портов являются типовыми для зарядных устройств ≥65Вт, с небольшими вариациями поддержки PPS и мощности для 20/28В, в зависимости от мощности зарядного устройства

Мультипорт:
C1+C2: 100+100W
C1+C3 / С2+А: 100+30W
С1+А / С2+С3: 100+22.5W
C3+A: 5V3A (15W)

C1+C2+C3: 100+60+30W
C1+C2+A: 100+60+22.5W
C1/C2+(C3+A): 100W +5V3A (15W)

C1+C2+(C3+А): 65+65W +5V3A (15W)

Важно!!! о перезагрузке
— С1 если работает НЕ в режиме 28В (т.е. до 20В), то при подключении любого порта или портов перезагрузка НЕ происходит. Т.е. порт С1 продолжает работать в том же режиме;
— С2 НЕ перезагружается если работает до 60Вт (20В 3А) при подключении любых портов, кроме подключения С1 в режиме 28В;
— С1 и С2 в режиме до 60Вт не перезагружаются при любых переподключениях;
— С3 и А перезагружаются при их совместном подключении (переходят в режим 5В 3А);

О мультипортах.

Если упростить все эти схемы, то С1 сможет выдать 28В 5А (140Вт) по протоколу PD3.1 только в single (одиночном) режиме. При подключении любого дополнительного порта происходит перезагрузка, переопрос портов и перераспределение мощности (100Вт для задействованных 2-х или 3-х портов и 65Вт для 4-х портов).

С2 является либо «ведомым» с мощностью 65/60Вт (если задействован порт С1) либо «ведущим» с мощностью 100Вт (без С1 либо только С1+С2).

Также отмечу наличие протокола UFCS для гаджетов от Huawei, Oppo, Vivo и Xiaomi с мощностью до 33Вт (хотя бывают и помощнее).

Упаковка и комплект

Упаковка у линейки Nexode иногда в традиционно бело-зелёных красках. Но часто и серебристо-чёрная. Уже неоднократно упоминал, что мне лично нравится больше второй вариант.

Также отмечу, что на подарок очень круто выглядит. Картон плотный. Полиграфия на уровне.

В комплекте может быть кабель (если выберёте соответствующий лот) или чисто зарядка.

Кабель вот такой: (обзор) Кабель 100Вт 5A UGREEN L512. Посмотрим что внутри. Режем?

Если не умеете пользоваться зарядкой, то имеется даже инструкция, в которой указано, что нужно использовать кабели соответствующие номинальной мощности зарядки устройства (имеется в виду 65 / 100 /240Вт). Хранить нужно в недоступном для детей месте.

ещё

Внешний вид. Размер

Крепкий брусочек, можно с ног сбить. Борис одобряет ©

Четыре порта. Разнесены так, что можно втыкать даже тестеры во все порты. Но фотографировать будет не совсем удобно.

Вилка по стандарту, штыри чуть сходятся

Сбоку нанесены характеристики. Читаются хорошо, но для тех кто различает мелкие буквы.

Самый важный характеристика — ненавязчиво нанесена на одну из граней, имя бренда на противоположной грани

Группенфото

для начала рекламное. Вы должны проникнуться.

Теперь будем серьёзными.

Разработчики далеко не зря едят свой хлеб. Ведь физика вещь упрямая. Объективный мир напирает со всех сторон. Вернее — выпирает. Создавать «правильные» формы — это искусство!!!

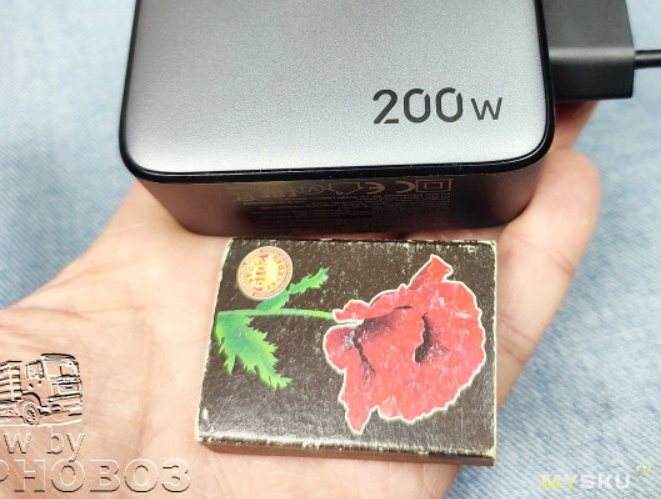

Конструкторам удалось впихнуть мощный блок в компактный корпус. При этом гаджет сохранил некую компактность и эргономичность.

Длина в паритете с аналогичными зарядками на 65Вт. Ниже будут ещё фотки. На этой не сильно видно, так как справа и слева — это всё зарядки не совсем «обычные», а из дорогой линейки Nexode.

Но всё-равно обращайте внимание на размеры. Сравнивать будем как в рамках линейки Nexode, так и с вполне типичными экземплярами, которые чаще всего в наличии даже не у такого ган-фаната как зерновоз.

Смотрим в порты. По толщине также довольно паритетно. Ультра-слим (справа) не в счёт (ах да — это ещё не ультра-слим, но там есть также нюансы).

Посмотрим ещё под одним углом. В перспективе.

Втыкаем в розетку. Разветвители бывают разные, но вот в такой — все помещаются. Плотненько так, с трудом, но соседствуют.

Сразу же смотрим, что «типичная тучки» чуть короче по длине. Но она же и в 3 раза слабее по мощности.

Смотрим в порты

ещё одно фото для понимания «объёма»

Порты

С1

Самый мощный. До 140Вт в одиночном режиме и 100/65Вт в остальных режимах. Но! Перезагрузка в режиме 28В (в остальных до 20В — нет). Видимо для обеспечения правильного определения «можно ли включать PD3.1 28В 5А», также есть UFCS до 33Вт

С2

Он в одиночку — на уровне крутых зарядок на 100Вт (а ведь у нас ест ещё более крутой С1).

С3

Просто бонусный порт, мощность до 30Вт, но при этом также вполне обширный парк поддерживаемых протоколов и напряжений

USB-A

Иногда нужен и такой порт. Максимум до 22.5Вт, а в паре с С3 переключается в режим 5В 3А.

Защиты и полезности

Минутка рекламы. Можно пройтись по комнате, заварить чаю, сделать свои дела — каждый это время проводит по своему. Чуть ниже будет тестирование.

Заявлен чип GaN Infinity™, фирменная технология Thermal Guard 2.0™ и всевозможные защиты:
— от перегрева, перегрузки по мощности, превышения тока и напряжения;
— улучшенный температурный контроль;
— быстрая зарядка гаджетов, в том числе iPhone и MacBook Air (а также в перечне более тысячи устройств, ну Вы поняли);

Тестирование мощности

Около 2 часов прогревал на мощности 140Вт (28В 5А), на время не обращайте внимания, отключал ноутбук. Всё отлично.

За это время разрядил пару павер банок, чтобы было чем нагрузить все остальные порты.

Поэтому перейдём к тестам.

Хвалим. При повышении нагрузки (тока) зарядное устройство повышает напряжение для компенсации просадки на кабеле.

Для 5В эти значения составили 5.18В 1А — 5.29В 3.45А (это максимальный ток, при превышении которого происходит перезагрузка порта).

Аналогичная ситуация с 9В и 12В

Единственное, что если выходить за заявленные пределы, то и зарядка ничего не обещает

Двадцати-вольтовые гаджеты вовсю ворвались в наши офисы и мастерские, плюс в этом им помогают триггеры, поэтому для 20В также интересно понаблюдать что за картина.

Тем более — мощность здесь до 100Вт и ток до 5А.

1А

3А и 5А

28В 5А

Верхний предел — 28В 5.35А (152Вт)

Мультипорт

Подключаем С2. С1 перезагружается (потому что работал в режиме 28В) и ограничивает протокол до 20В и мощность до 100Вт.

При этом С1 + С2 умеют выдавать 100+100 Вт. Но проверить нечем.

Подключаем С3. Моргнула перезагрузка (видимо С2 выдавал более 60Вт), переопрос портов.

Мощность перераспределилась 100+60+30Вт.

Вот в таком режиме 100+60+30Вт оставляем на 40 минут.

Нагрев

Никаких кликбейтов и обмана. Сначала прожаривал в режиме 28В 5А (140Вт) в течение 2 часов.

В комнате около 21°C.

В самом горячем месте на корпусе 61.9°C, на портах до 65.4°C.

Ещё 40 минут в режиме 100+60+30=190Вт

В самом горячем месте на корпусе 69.1°C, на портах до 86.5°C.

Порты и тестеры частично выполняли роль теплоотвода

Выводы

Несколько лет назад за 50$ подобную игрушку нельзя было и мечтать купить. По мощности — может и да. Но с поддержкой разных протоколов, разных напряжений — точно нет.

Плюс здесь присутствует компенсация падения напряжения с ростом мощности. Это также очень круто. Порты способны держать мощность с внушительным запасом (до 0.3-0.4А).

Устройство получилось довольно компактным для такой мощности. Платой за компактность выступает нагрев.

Присутствует поддержка протокола PD3.1 и максимальная мощность на порт С1 до 140Вт (28В 5А). На самом деле до 150Вт, но это уже бонусом и не заявлялось.В режиме С1+С2 можно питать два довольно мощных гаджета 100+100Вт, т.е. в том числе и ноутбуки.

Если гаджетов более двух, то это также не проблема, при этом на разные порты можно подключить разных потребителей с разными протоколами и с разным напряжением. Но общая суммарная мощность составит 65+65Вт +(5В 3А).

Также заявлены различные защиты от кз, перегрева, перенапряжения, превышения мощности итд.

Как обычно, рекомендую на подарок коллегам или друзьям. Качественный, стильный, крутой внешний вид, отличное качество сборки.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
