Мульти-измерительный инструмент FNIRSI DST-210. Мультиметр. Осциллограф. Генератор сигналов

Перейти в магазин (ссылка на али.ру)

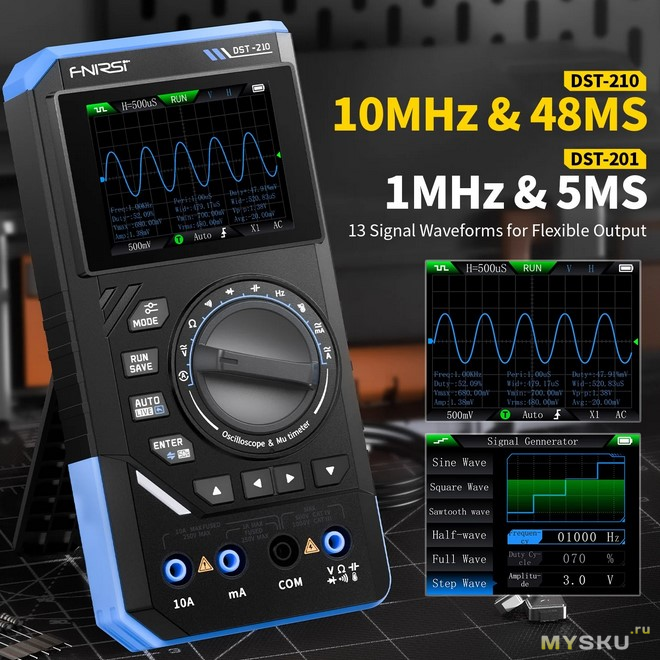

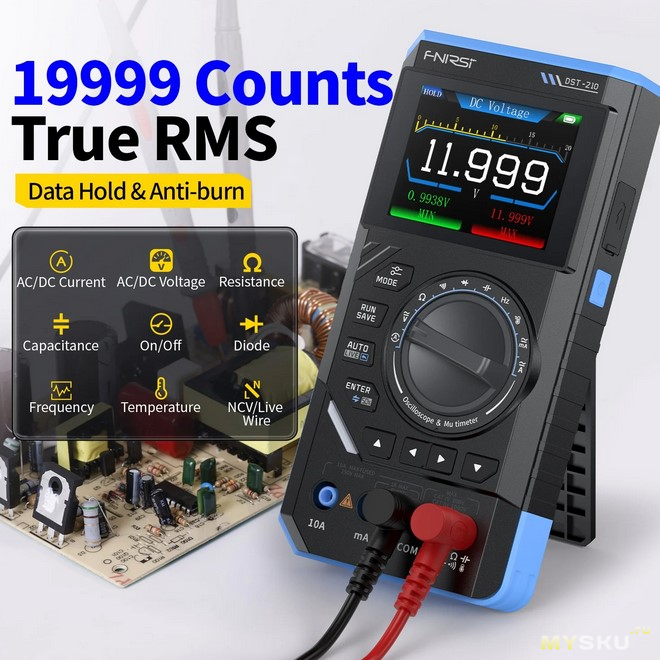

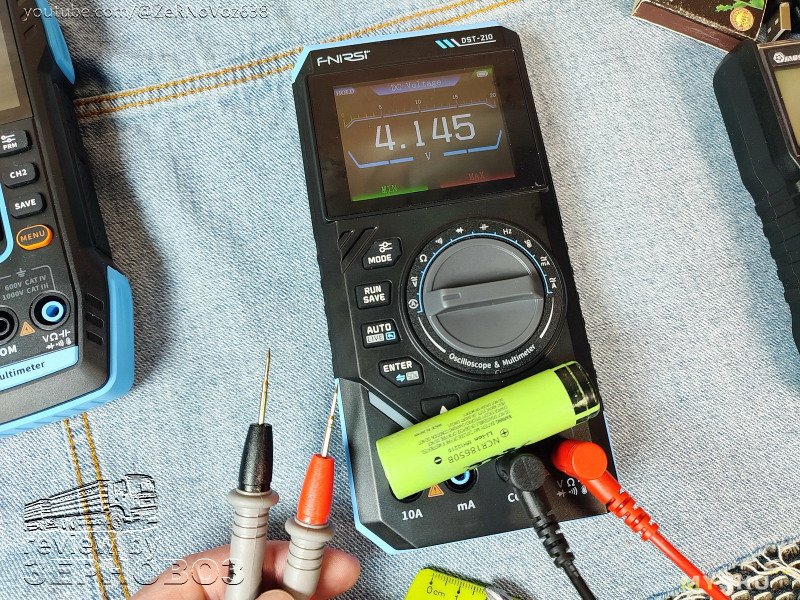

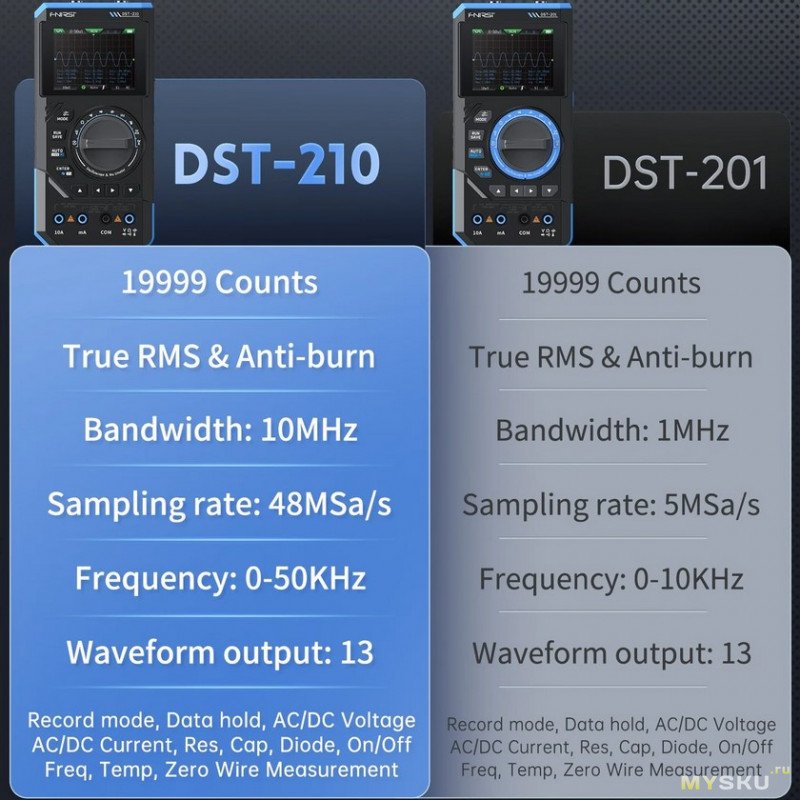

И снова новый мульти-комбайн: FNIRSI DST-210 сочетает в себе функции мультиметра, осциллографа и генератора сигналов. Большой 2.8" экран, встроенный аккумулятор, комплектные щупы/зонды.

Есть ручной режим работы мультиметра (поворотным переключателем функций), а также автоматический режим. Частота дискретизации осциллографа 48 MS/s, аналоговая полоса до 10 МГц. Генератор сигналов до 10 кГц и 13 Waveform.

Лёгкое, но длинное чтиво ©
Полная разборка присутствует

Структура обзора
Характеристики — Упаковка и комплект — Внешний вид — Разборка — Тестирование — Выводы — Код скидки

Количество знаков: ~ 10 800
Время чтения: ~ 6 минут

Характеристики

Model：FNIRSI DST-210
versatile 3-in-1 multifunction tester tailored for electronics repair and R&D

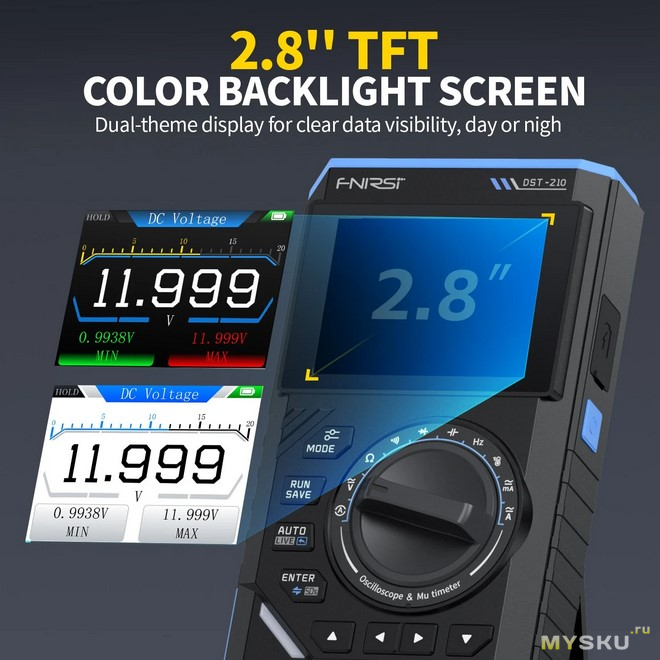

Экран：2.8" (240х320) TFT, цветной, углы обзора нормальные

Вес 300 г
Размер 177.5×87.5×34.5 мм

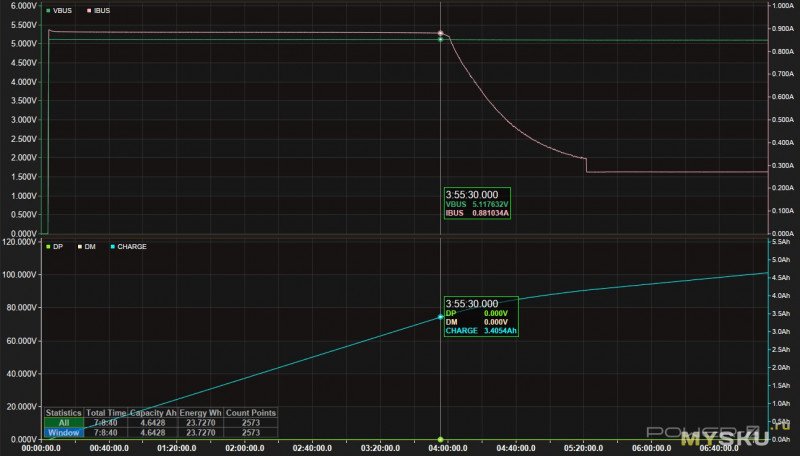

⚡ Аккумулятор: 3000мАч 11.1Втч, зарядка ~900мА (5В), до 84% за 4 часа и далее плавно снижается до 330мА, полный заряд до 100% за 5.3 часа.
Работа на одном заряде: заявлено до 15 часов в режиме ожидания, ориентировочно до 6 часов в режиме измерений.

Инструкция доступна на официальном сайте https://www.fnirsi.com/pages/support-and-downloads
(ctrl+F DST-210 или просто 210)

Параметры осциллографа
Каналы: 1
Частота дискретизации: 48 MS/s
Аналоговая полоса пропускания: 10 МГц
Глубина хранения: 1 тыс. точек
Ω Импеданс: 1 МОм
Диапазон временной развертки: 50 нс ~ 20 с
Вертикальная чувствительность: 10mV/div-10V/div (x1)
Максимальное измеренное напряжение: ± 400 В
Режим триггера: AUTO / Normal / Single
Тип триггера: нарастающий фронт, спадающий фронт
Coupling Method: AC/DC

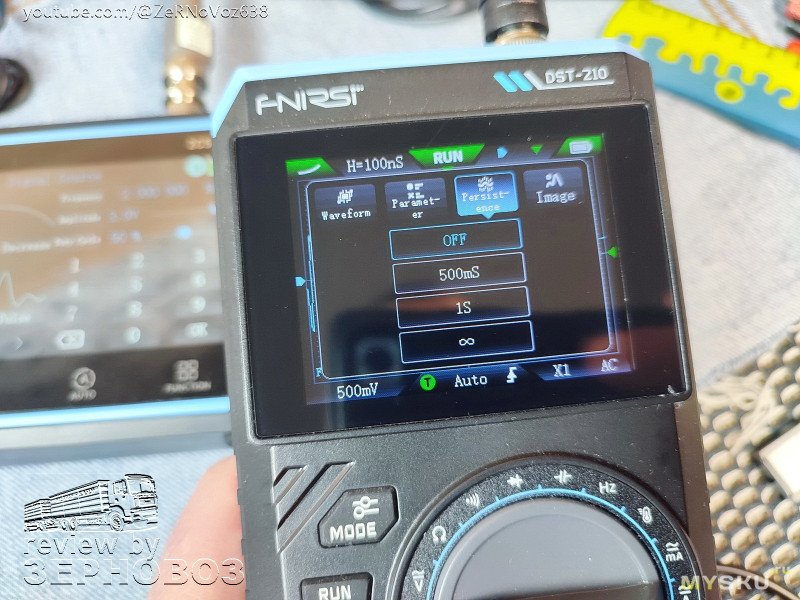

Persistence: OFF, 500ms, 1s, ∞
Скриншоты: в описании есть, видимо ещё не допилили прошивку.

Параметры генератора сигналов
13 форм сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экспоненциальный рост, экспоненциальный спад, постоянный ток, мультиаудио, синкер-импульс, волна Лоренца (sine wave, rectangular wave, sawtooth wave, half wave, full wave, positive step wave, reverse step wave, exponential rise, exponential fall, DC, multi-audio, Sinker pulse, Lorentz wave)

Выходная частота: 0-50 кГц
Выходная амплитуда: 0-3 В
Output Duty Cycle: 0-100%

Параметры мультиметра
⚡ DC voltage: 1.9999V / 19.999V / 199.99V / 1000V (точность ±0.5%+3)
⚡ AC voltage: 1.9999V / 19.999V / 199.99V / 750.0V (точность ±1.0%+3)

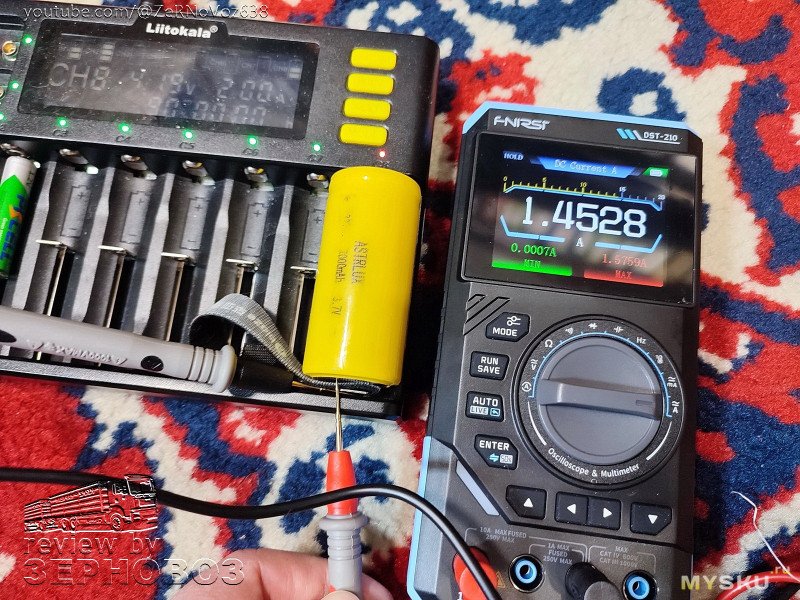

⚡ DC current/AC current: 19.999mA / 199.99mA / 1.9999A / 9.999A (точность ±1.2(1.5)%+3)
Ω Resistance: 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ (точность ±0.5%+3)
 1.9999KΩ / 199.99Ω (точность ±2.0%+3)
Capacitance: 999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF (точность ±2.0%+5)
 / 9.999mF / 99.99mF (точность ±5.0%+20)

Прочее
Температура: -55~1300℃ / -67~2372℉ (точность ±2.5%+5)
Diode: √
Continuity Test: √
Zero Live Wire: √


Упаковка и комплект

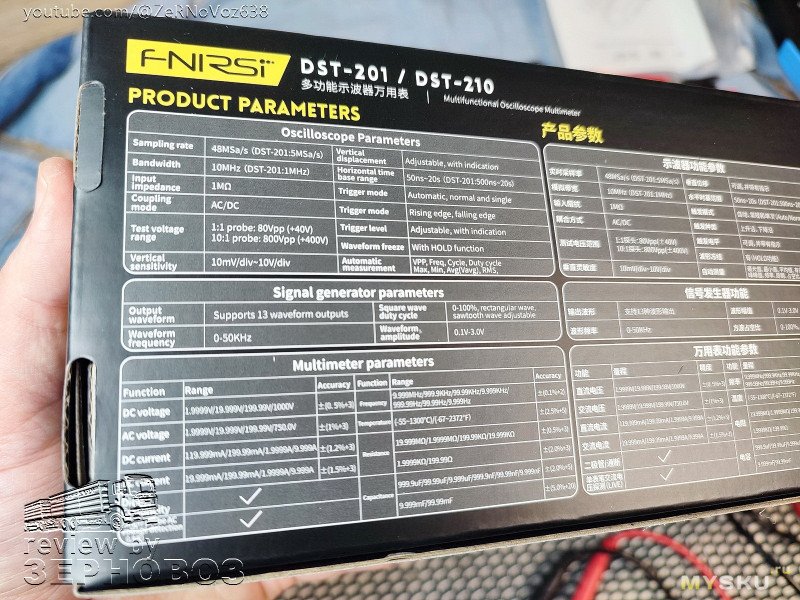

Как обычно, коробка отличная. Стильная, крепкая. Годится на подарок. Пока не купите сумку-чехол — в коробке можно хранить тестер и кабели.

Важно: хоть себе, хоть на подарок — лучше купить сумочку. (на али их полно, обсуждалось, например, здесь)

В комплекте добротная книжечка-инструкция (китайски и английский, но там всё понятно). Также инструкция есть на сайте.

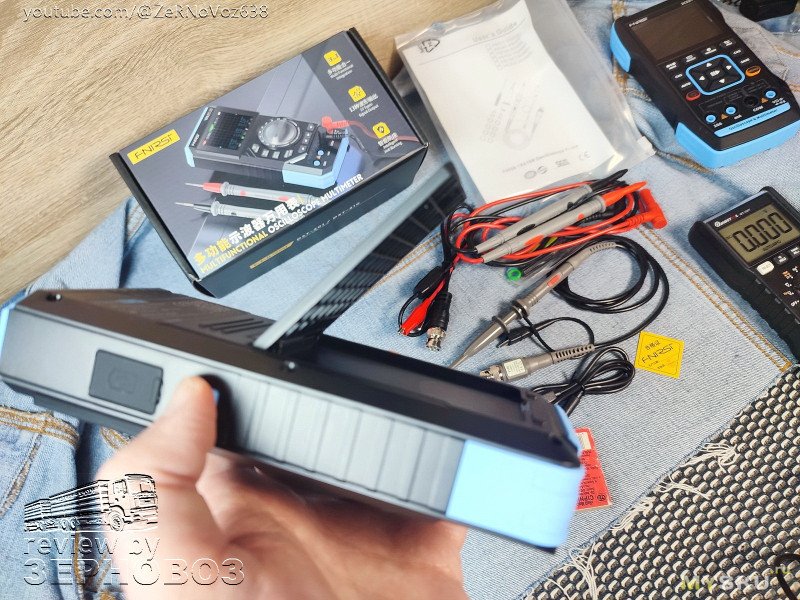

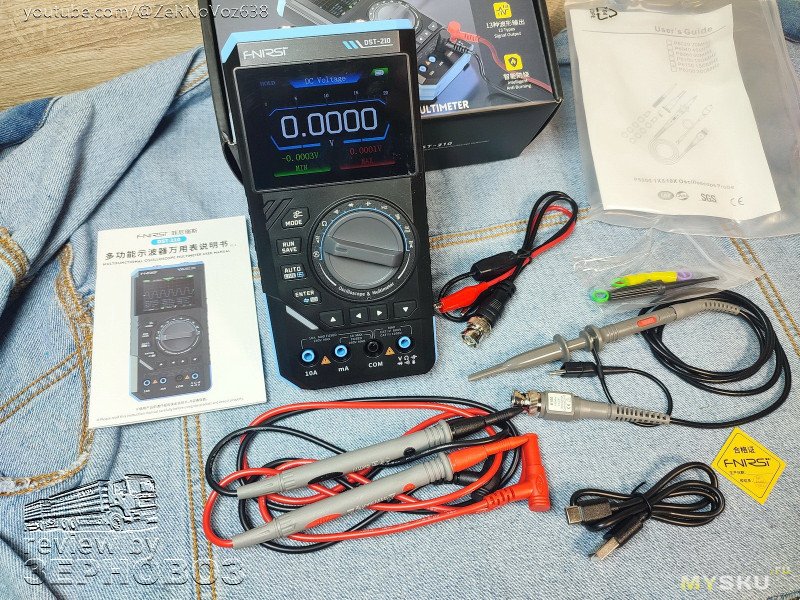

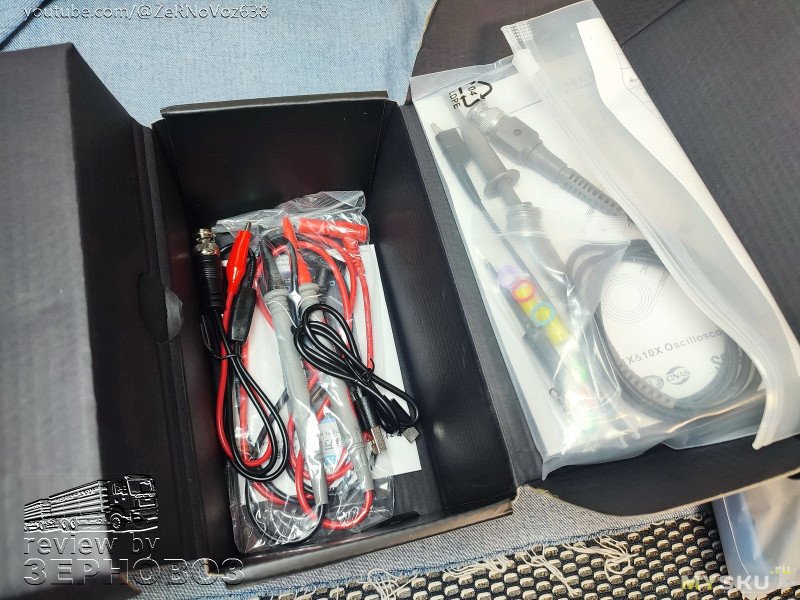

Также в комплекте щупы для мультиметра, щуп-зонд для осциллографа и крокодилы для генератора сигналов.

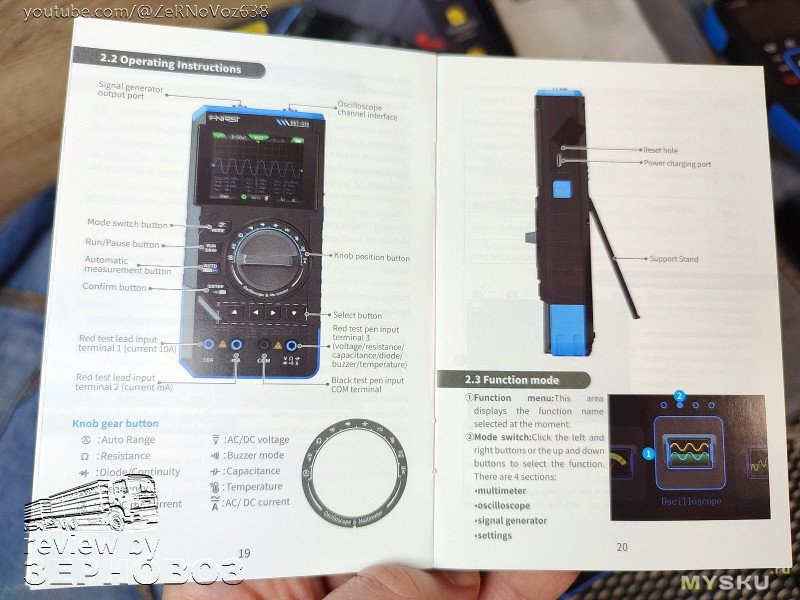

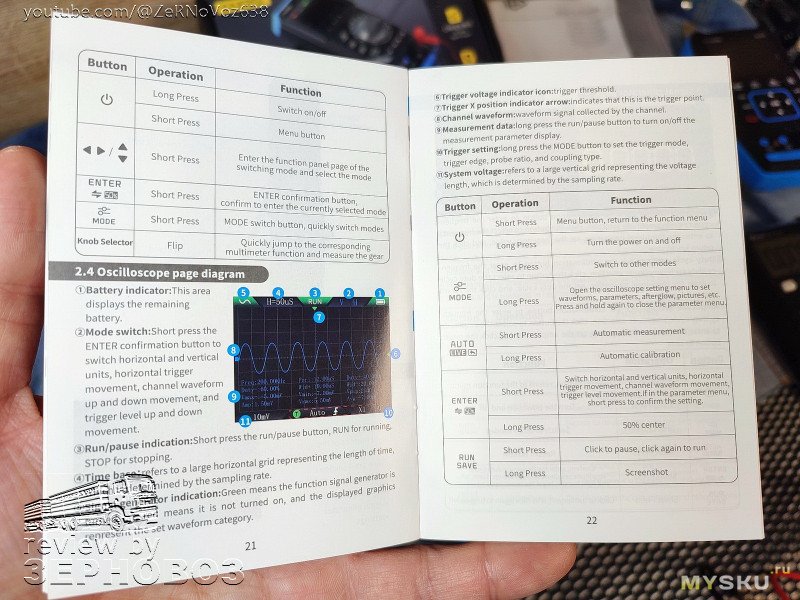

Пару страниц из инструкции, полный текст смотрите по ссылке чуть выше. Язык китайский и английский, но в принципе всё понятно. Плюс сейчас онлайн вполне вменяемые переводчики. Управление не совсем интуитивно-понятное. Но методом тыка можно разобраться и без инструкций. Из хорошего — всё что нужно и так на поверхности и в относительно быстром доступе. Но об этом чуть ниже.

Щупы, зонд, крокодилы

Внешний вид

Хорошего инструмента Мульти-комбайнов FNIRSI должно быть много, причём во всех смыслах. Например, моделей — их уже на любой вкус. Но также и исходя из объёмно-массовых и габаритно-весовых характеристик. У нас здесь мультиметр-переросток.

Чуть ниже будет разборка, из которое можно сделать вывод, что корпус мог бы быть и меньше. Либо содержать внутри HDD для ноутбука или парочку SSD, зарядное устройство на 100Вт и много чего ещё...

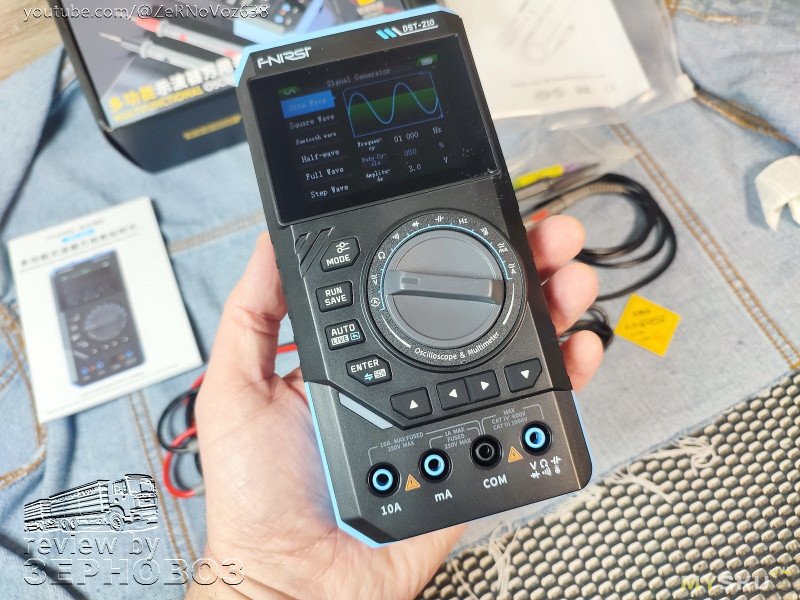

Размер ХХХL. Из хорошего — всё те же резиновые вставки (синие), они и противоскользящие для лучшего хвата и амортизирующие против мелких ударов.

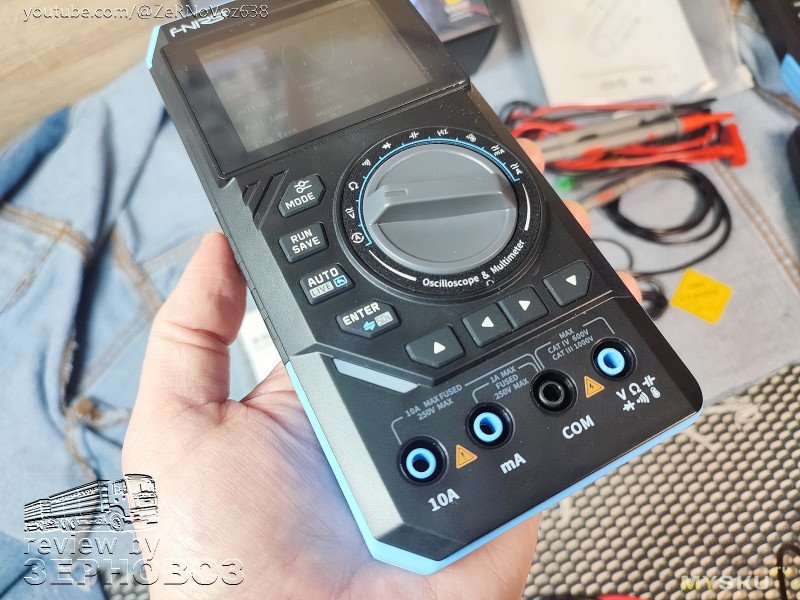

Кнопки также большие, не промажешь. Нажимаются с характерным щелчком. Надписи читаются легко. Кнопки навигации также вполне логичны. Или относительно логичны. Дело привычки. Но я бы их разместил по другому.

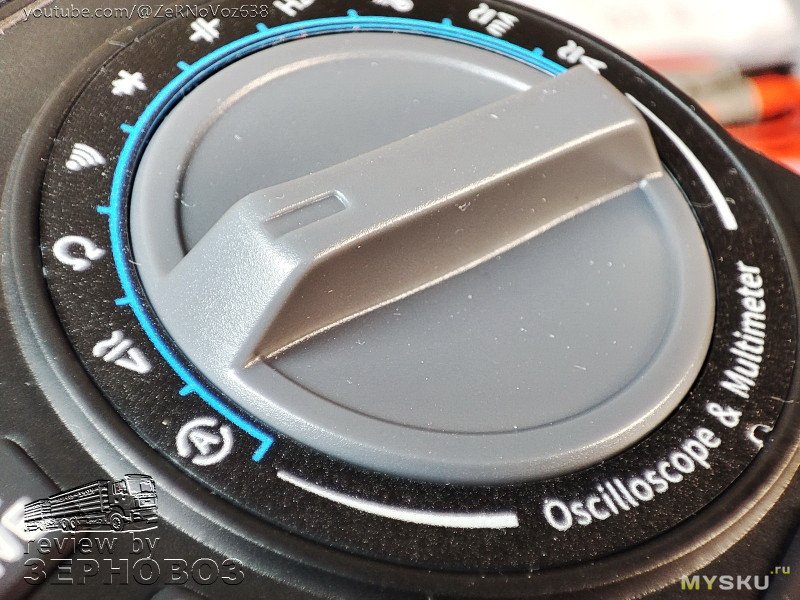

Ручка крутилки вполне ухватистая. Тугая, вращать нужно слегка упираясь кистью или пальцами (чтоб мультик не вращался).

Внимание:
— индикация зарядки происходит за счёт полу-прозрачной вставки чуть выше разъёма 10А (горит красным), а также индикация значка батареи на экране.

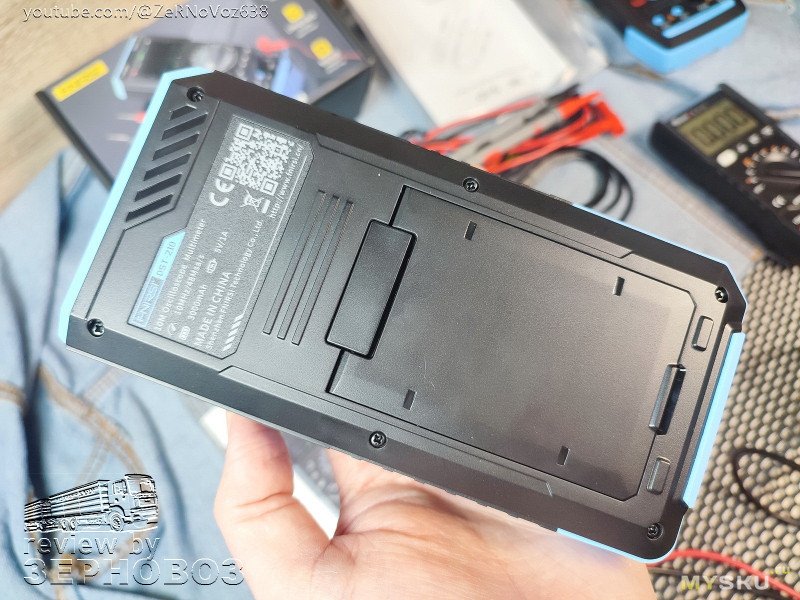

— нет резиновых ножек (на «спине»), просто пластиковые выступы. Как вариант — клеить свои ножки или мебельные отбойники. В вертикальном положении роль антискользящей ножки выполняет синяя резиновая накладка нижней грани;

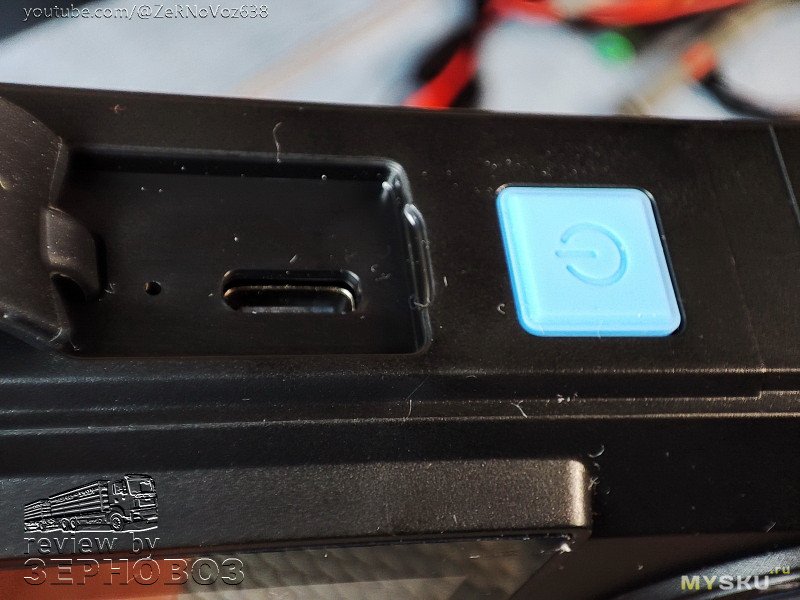

— отверстие для доступа к кнопке сброса (RESET) находится на правой грани под заглушкой порта зарядки;

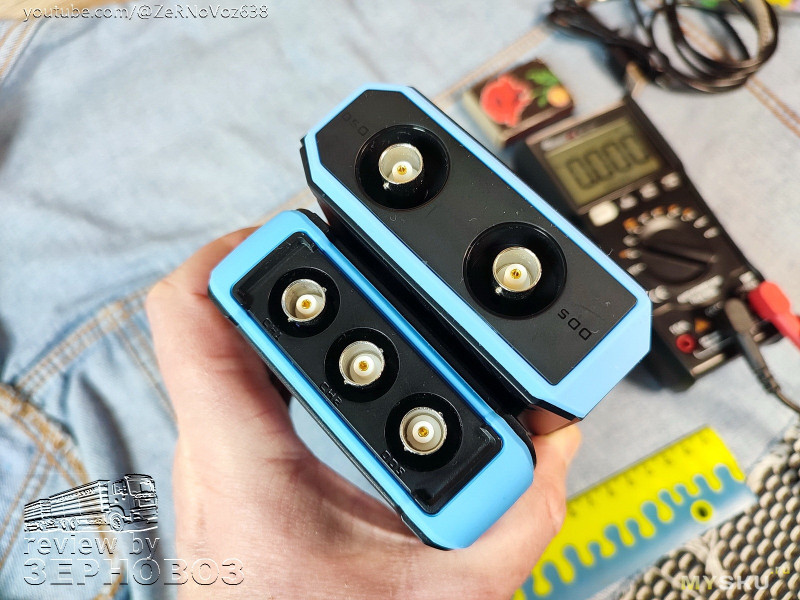

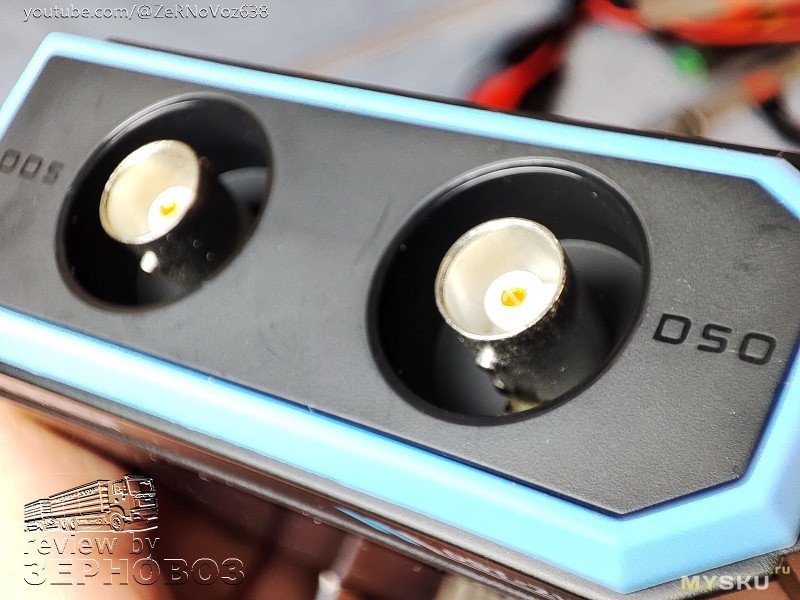

Разъёмы для подключения щупа осциллографа (1 канал), генератора

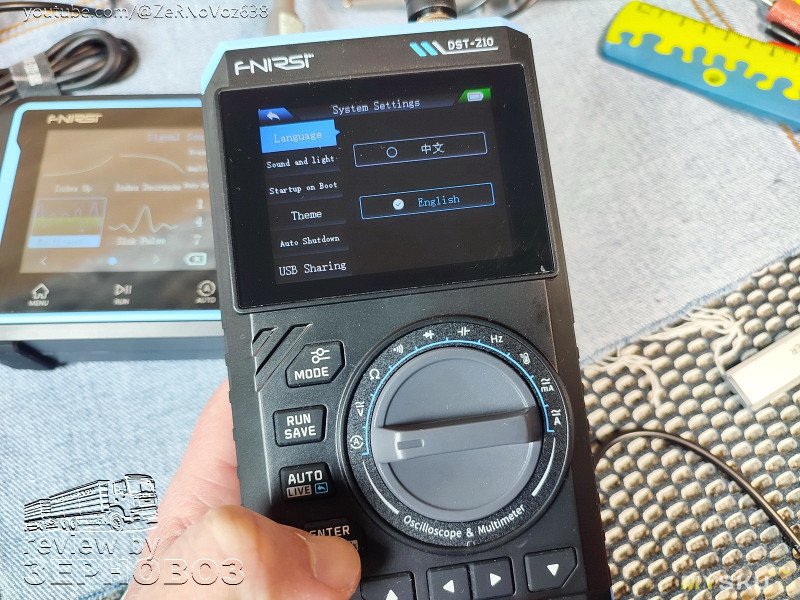

Экран

Крутилка

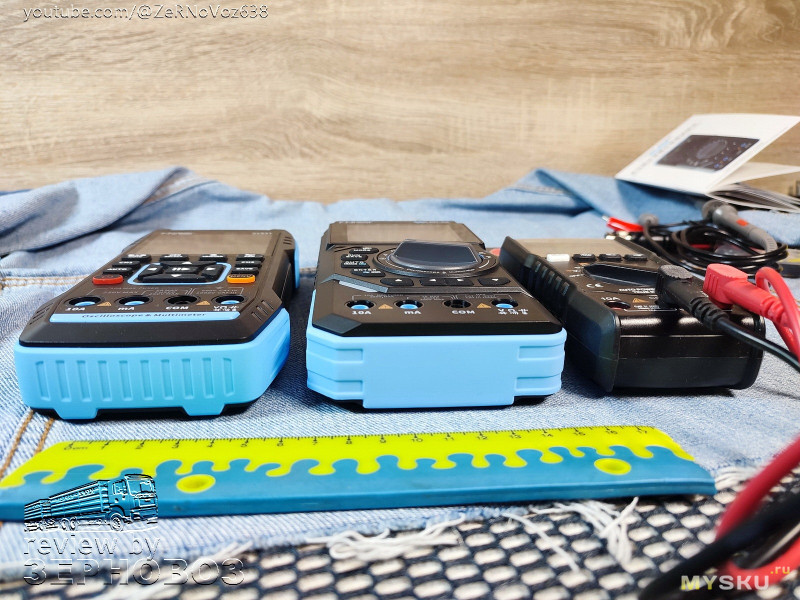

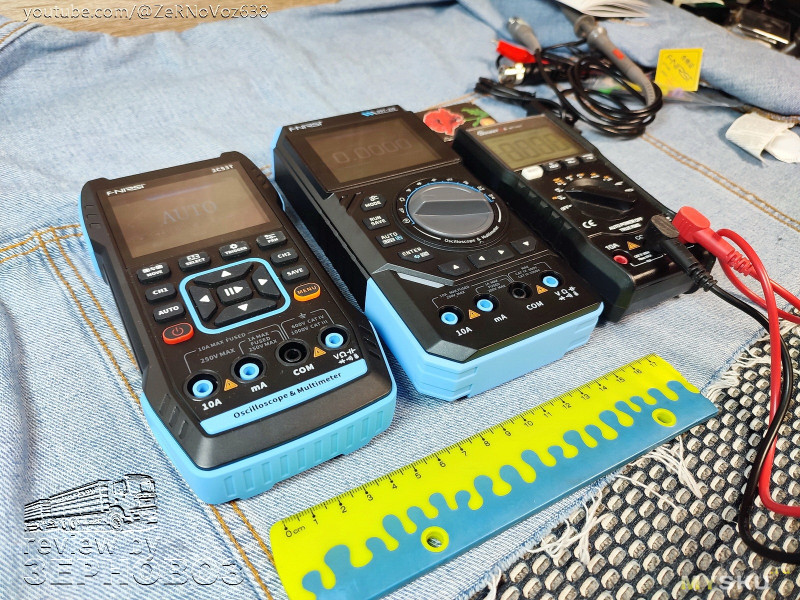

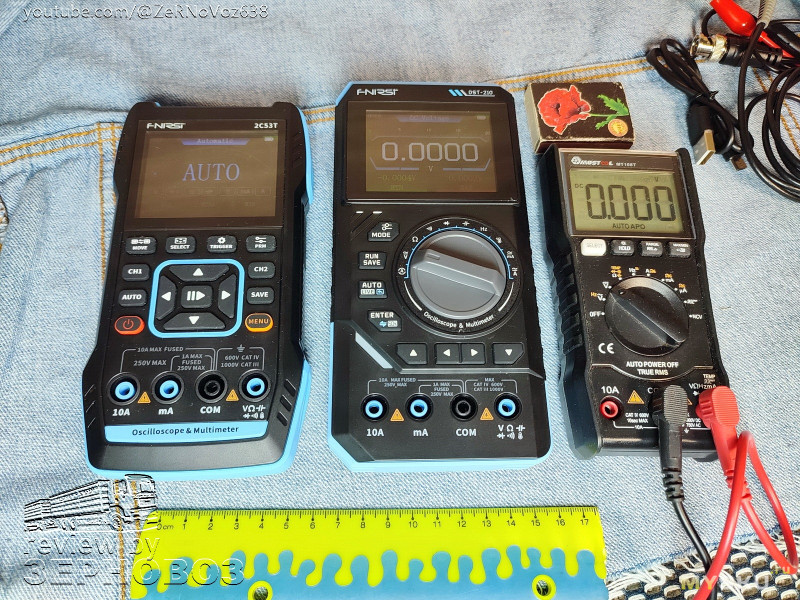

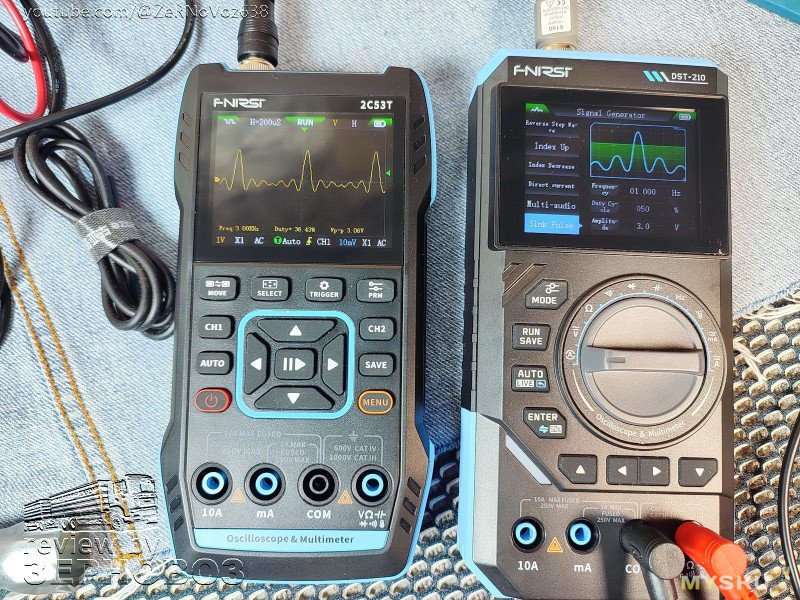

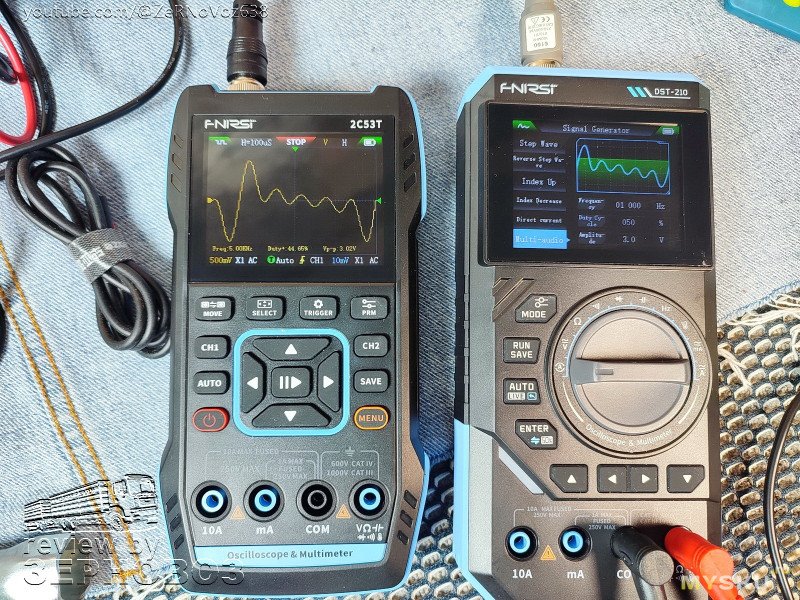

Рядом с собратом FNIRSI-2C53T и народным Mustool МТ108Т

Экранов закупили много, пригодились)

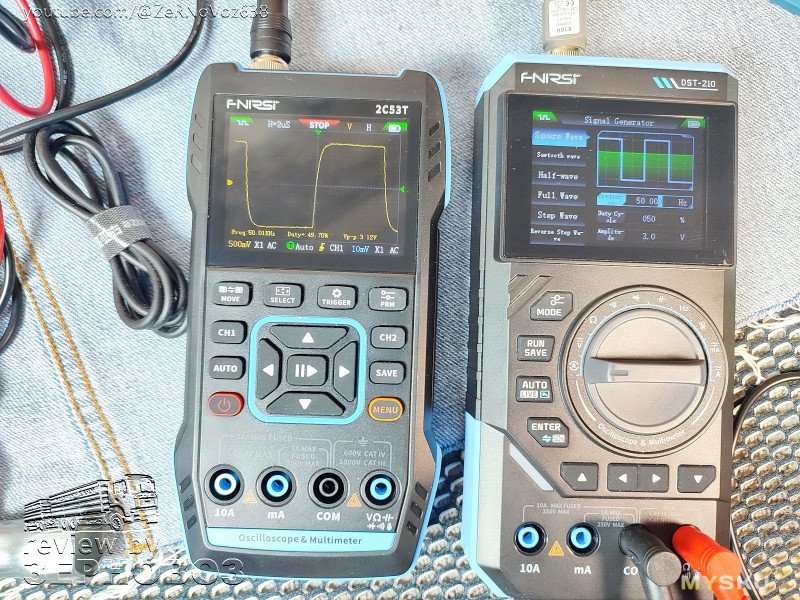

FNIRSI-2C53T, конечно покруче (но и подороже), но характеристики мультиметра почти один в один (впрочем не только с этой моделью схож). И у обозреваемой модели только один канал осциллографа.

Разборка

Откручиваем шурупы

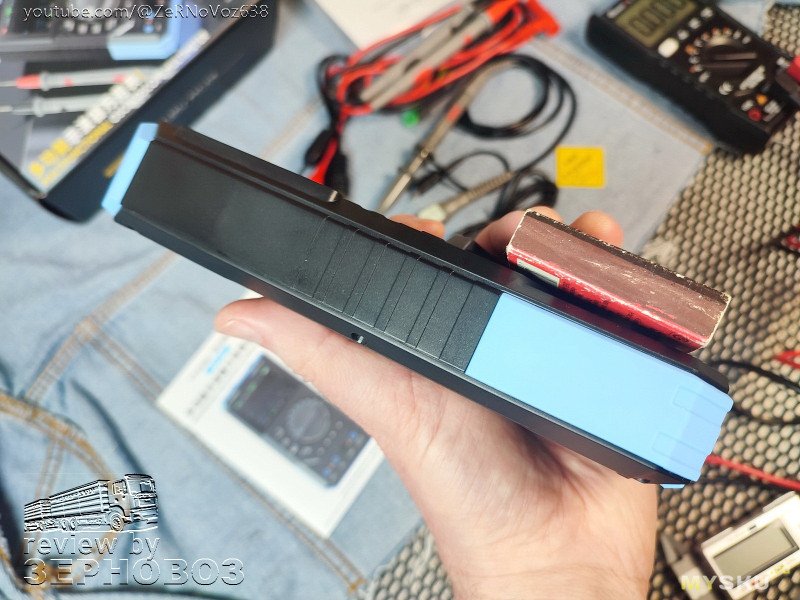

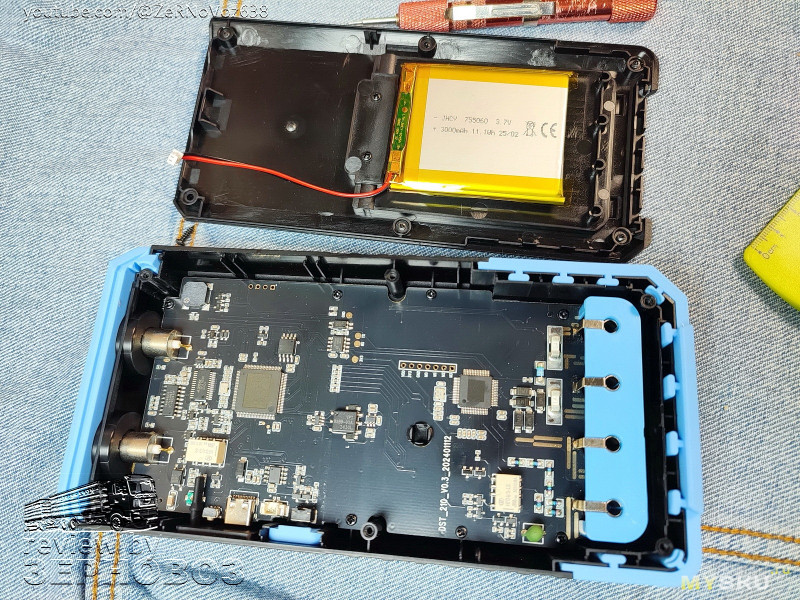

Аккумулятор 755060, 3000мАч

Заряжал в выключенном состоянии. Во время и после полной до 100% зарядки — «холостое» потребление составило около 270мА (в этом время продолжал светиться индикатор батареи).

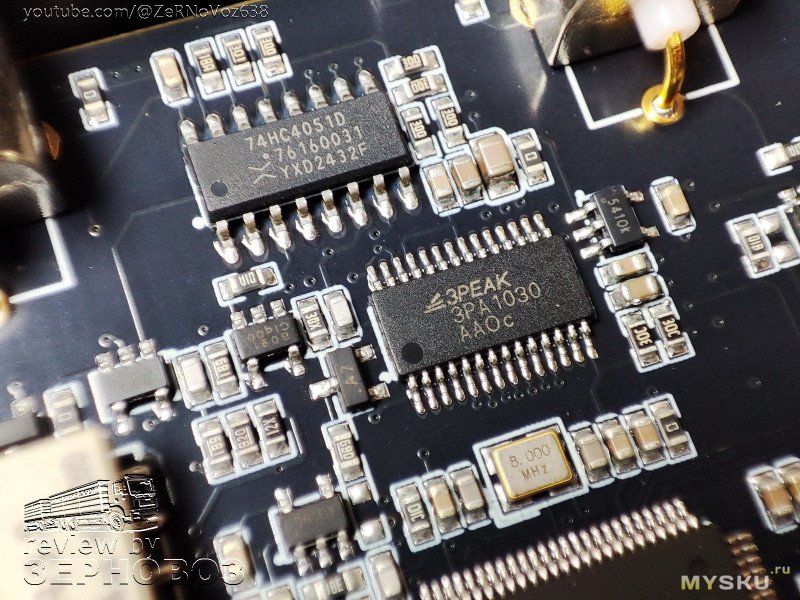

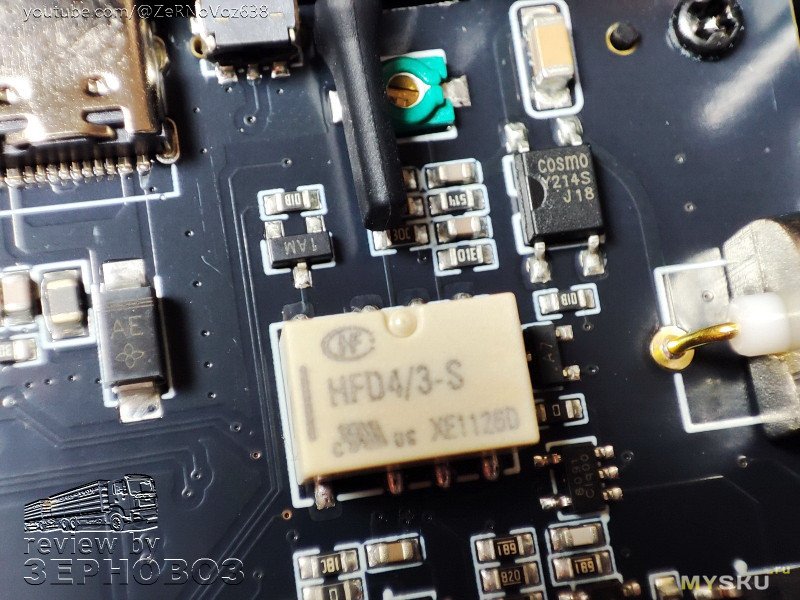

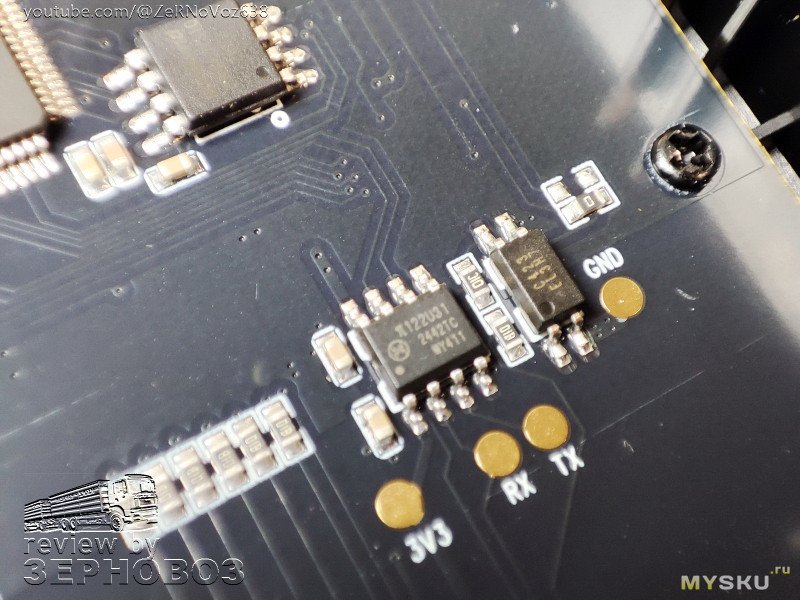

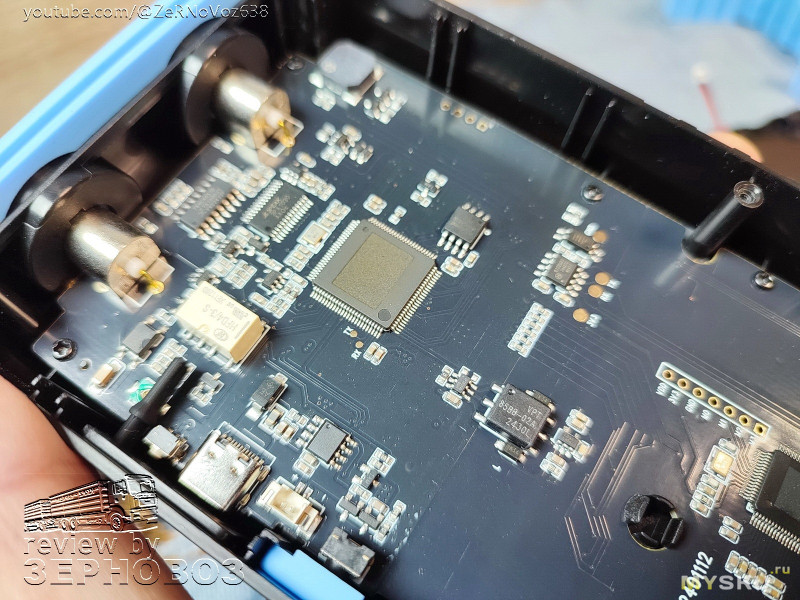

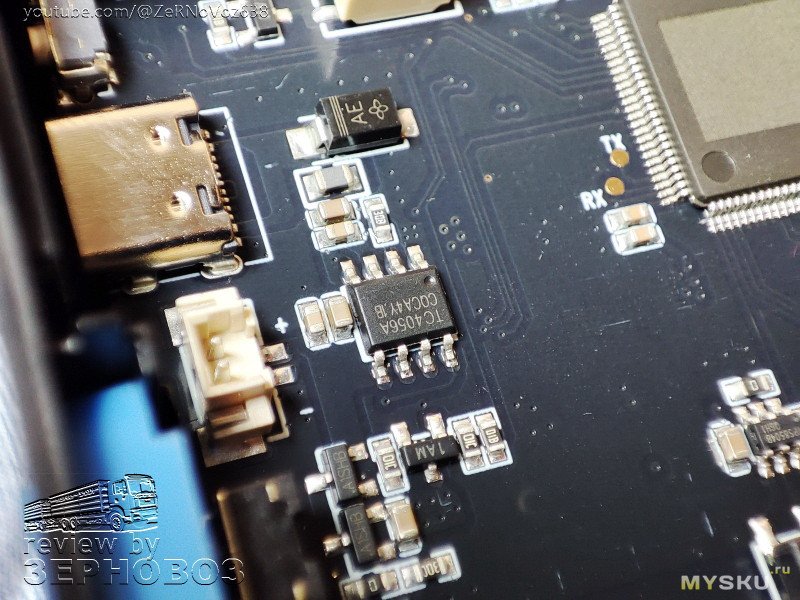

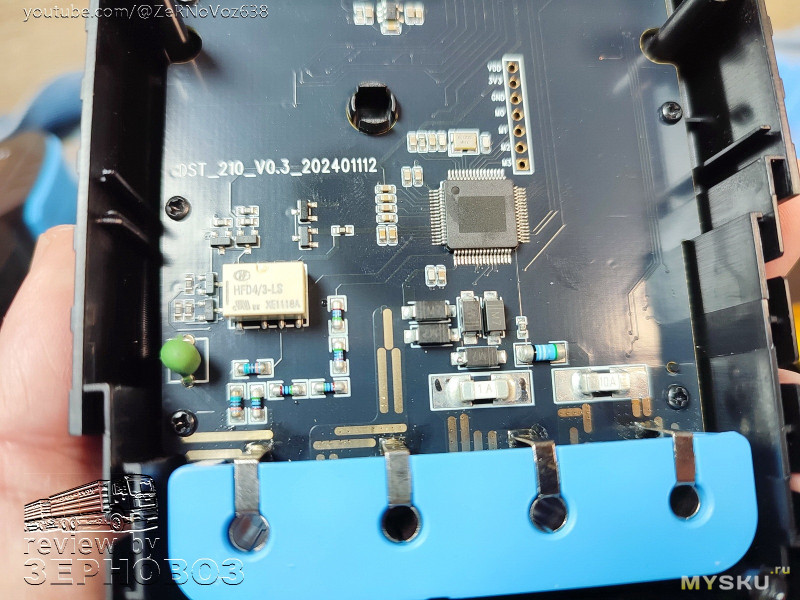

Маркировка основных чипов затёрта, но если внимательно посмотреть, то можно прочитать Artery AT32F403

high-performance microcontrollers, powered by 32-bit ARM® Cortex®-M4 core, apply advanced process to achieve 200 MHz computing speed. The embedded single precision floating-point unit (FPU) and digital signal processor (DSP), rich peripherals and flexible clock control mechanism can meet an extensive range of applications. The superior memory design supports up to 1 MB Flash memory and 224 KB SRAM, with the excellent Flash access zero wait feature far beyond the same level of chip industry

Мои обзоры (там в некоторых есть также маркировки, разборка присутствует)
Мульти-измерительный инструмент FNIRSI-2C53P. Осциллограф. Генератор сигналов. Мультиметр
Мульти-измерительный инструмент FNIRSI-2C53T. Осциллограф. Мультиметр. Генератор сигналов
AC/DC Токовые клещи FNIRSI DMC-100. Цветной помощник

Порты для щупов осциллографа и генератора

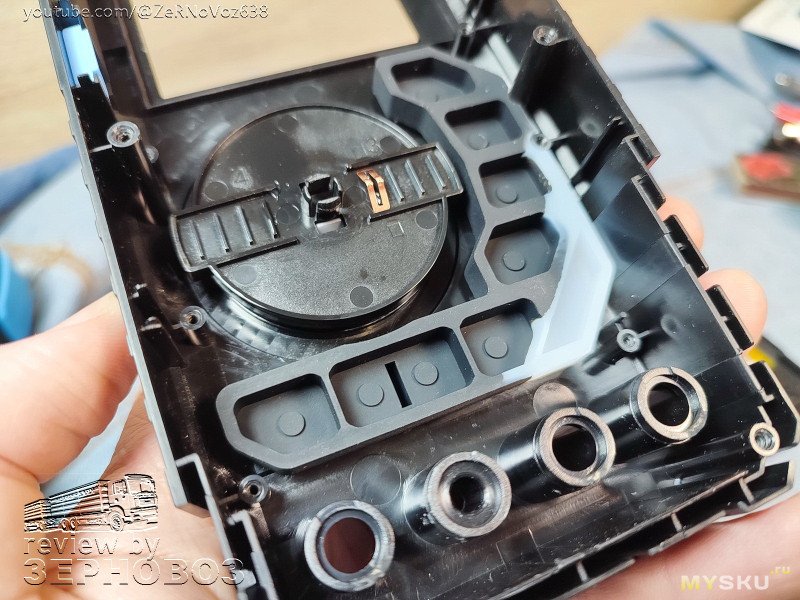

Прочие фотки внутренностей

Разбираем дальше. Обращаем внимание на полу прозрачную вставку — она для индикации зарядки.

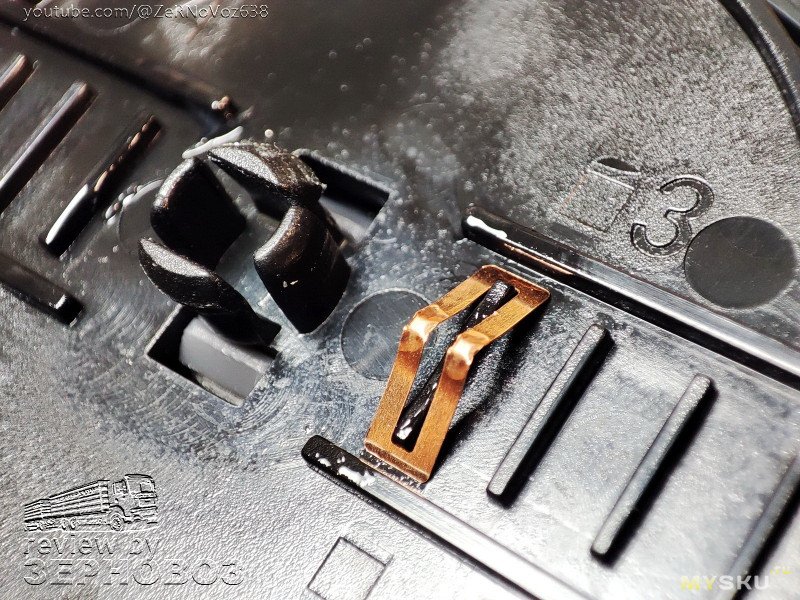

Подпружиненный контакт.

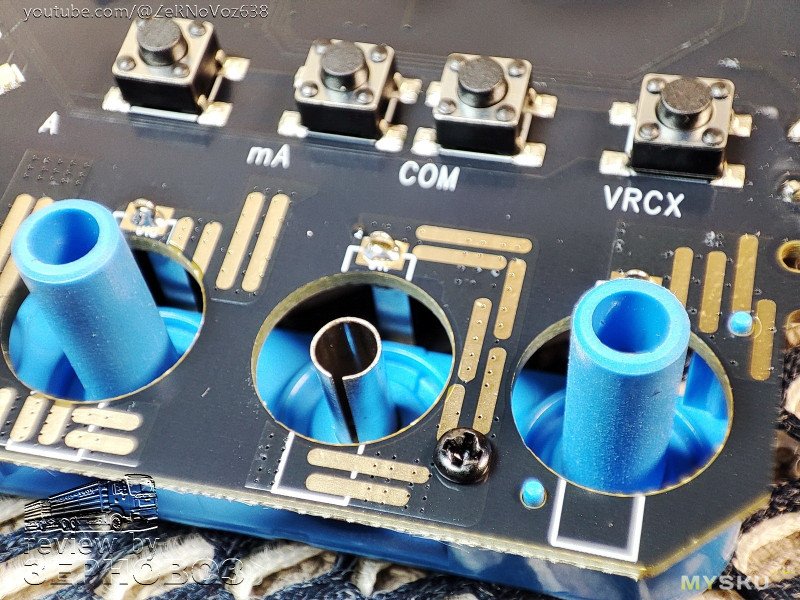

Ещё фотка, порты

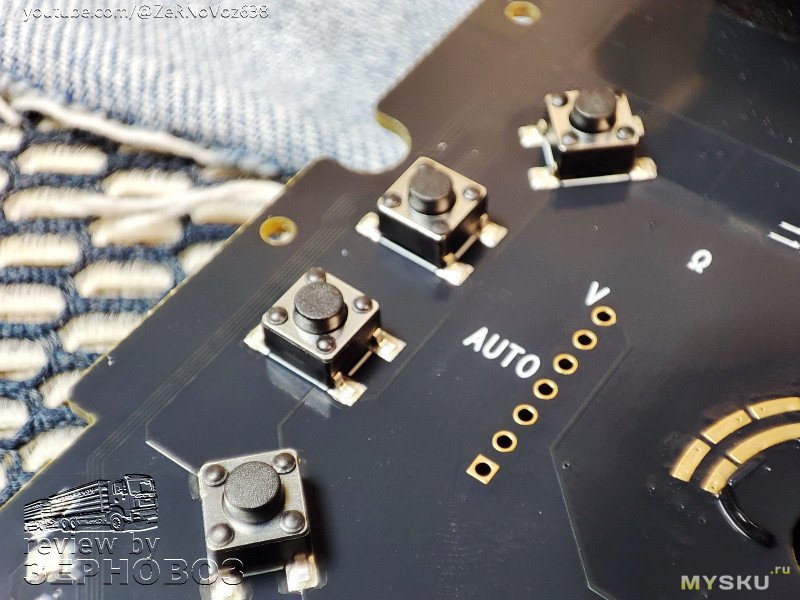

кнопки

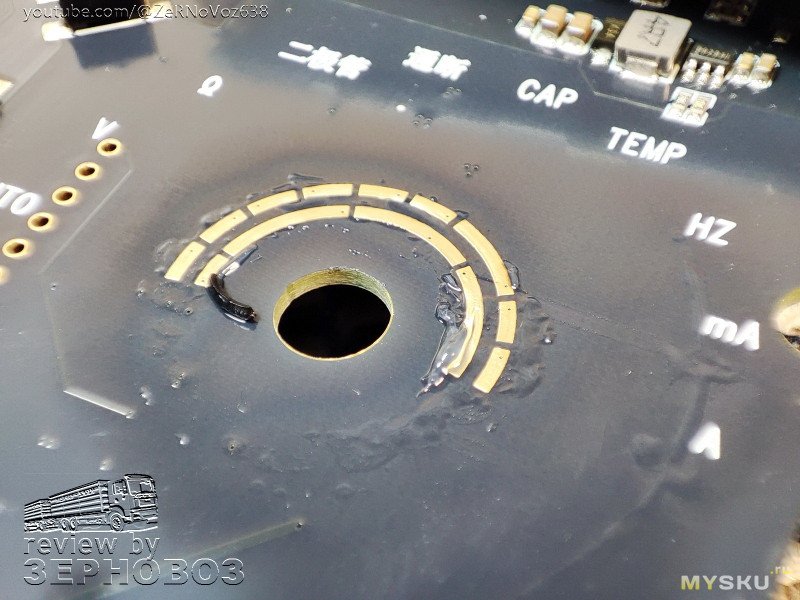

площадка смазана (это хорошо)

Тестирование

Совсем кратко о назначении кнопок:
— кнопка MODE кратким нажатием гоняет по кругу осциллограф-генератор-мультиметр, длинным нажатием вызывает подменю осциллографа и доп.экран мультиметра (прошивка не допилена, в левом граф-баре рисует, а справа колонка пустая);
— кнопка RUN/SAVE запускает генератор, осциллограф или выполняет функцию HOLD в режиме мультика, сохраняет скриншоты;
— кнопка AUTO / LIVE — автоопределение параметров измерения и отображения волны в режиме осциллографа, определение фазы в режиме мультиметра;
— кнопка ENTER ⇄ — вход в подменю или подтверждение чего либо;
— кнопки ▲ ◀ ▶ ▼ — навигация по пунктам подменю


Генератор

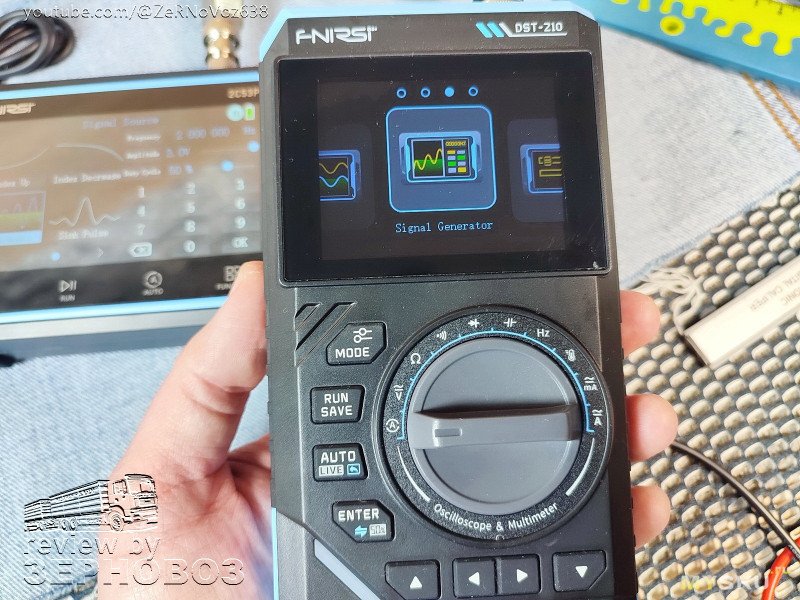

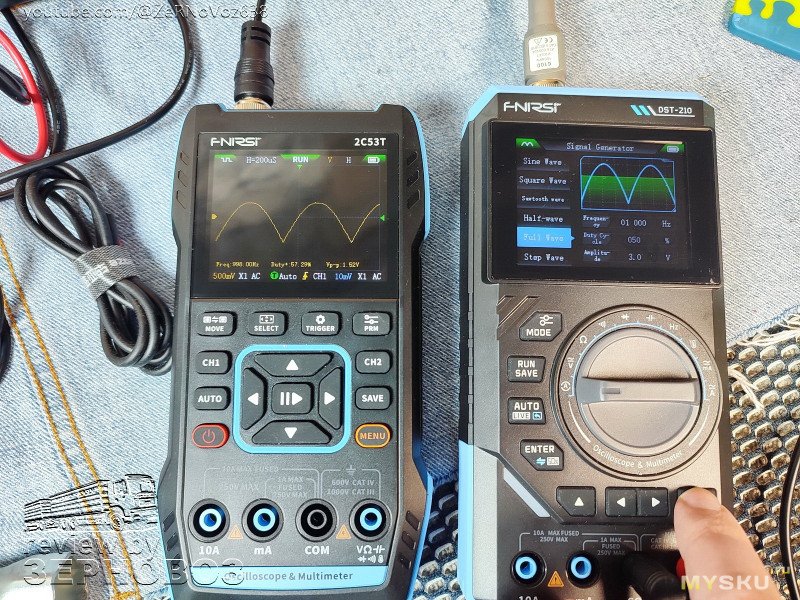

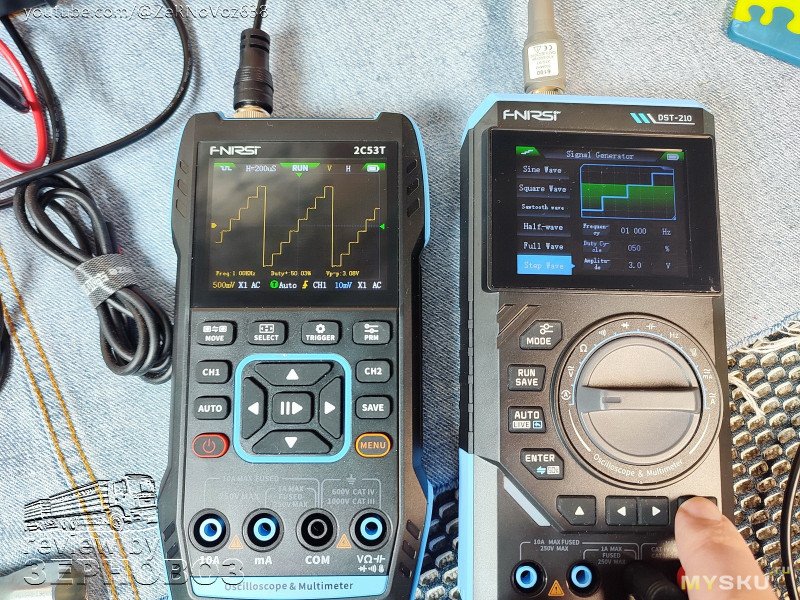

Те самые 13 форм волн генератора, все не фотографировал, но некоторые попали на фото

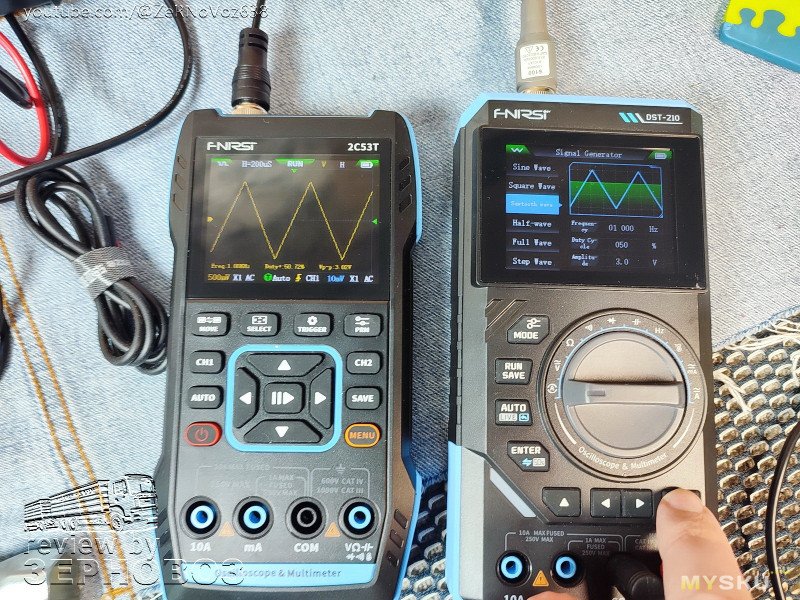

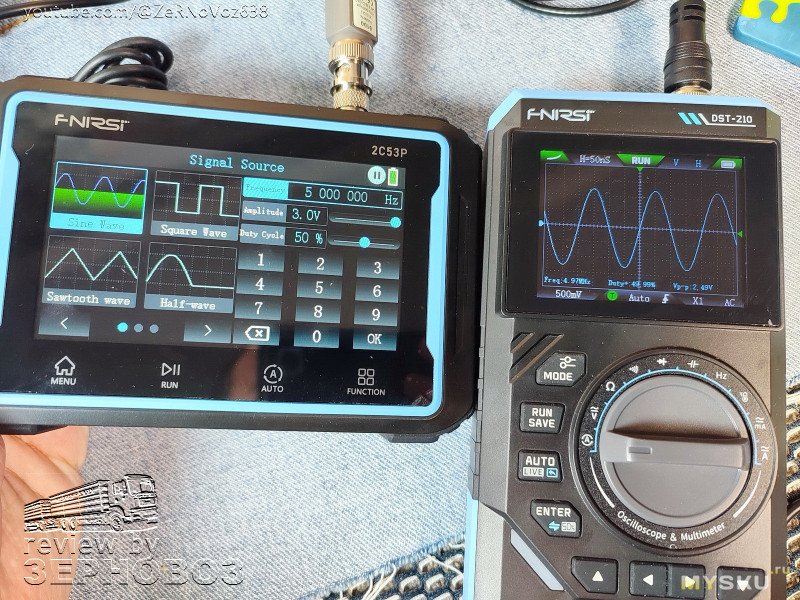

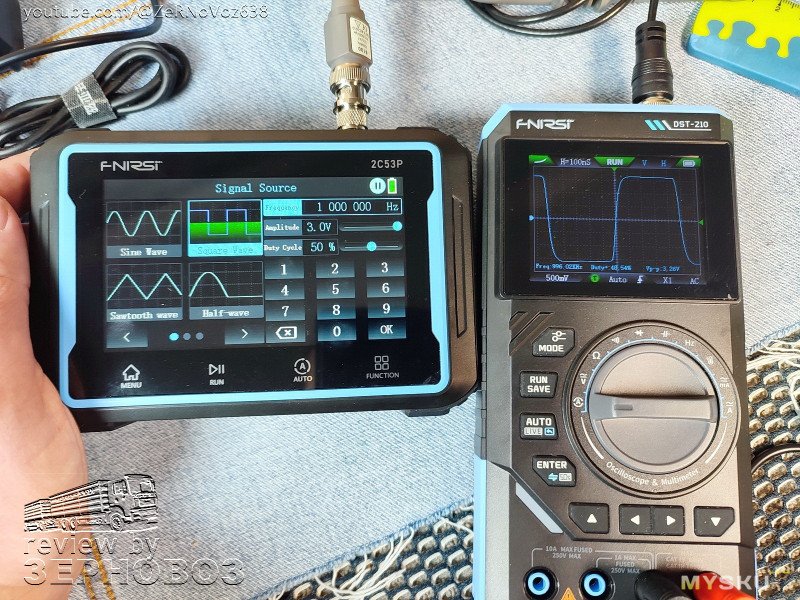

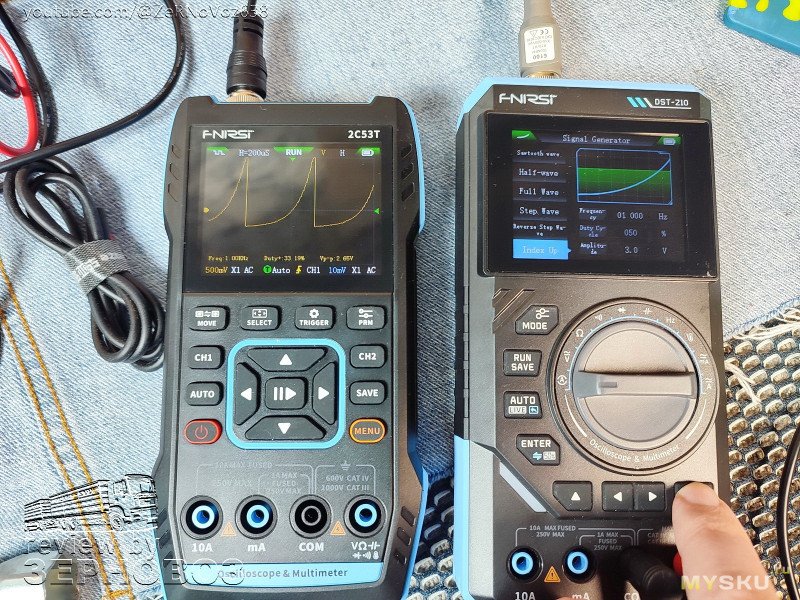

Обозреваемый справа — используется в качестве генератора

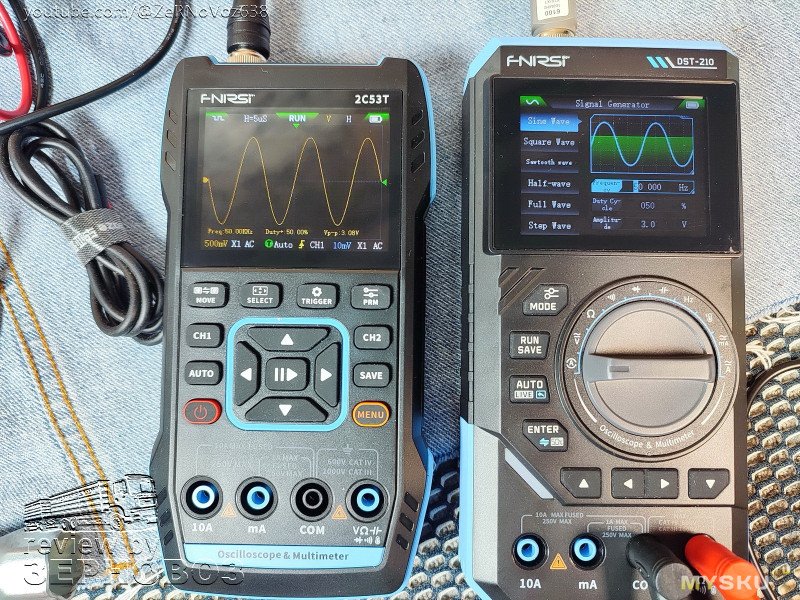

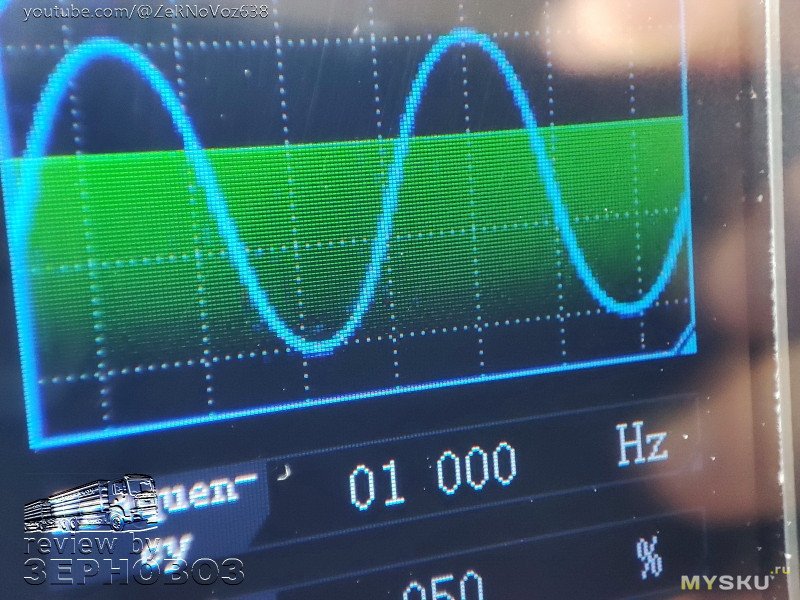

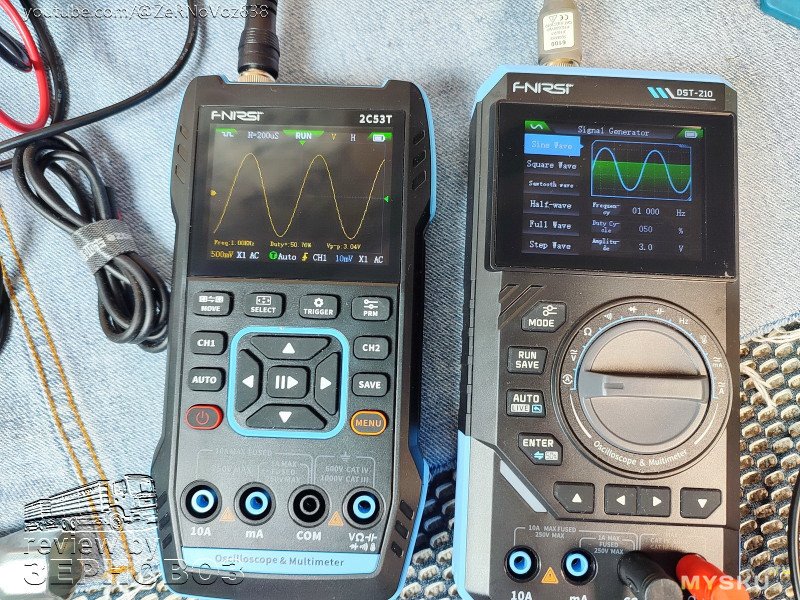

1кГц, sine wave

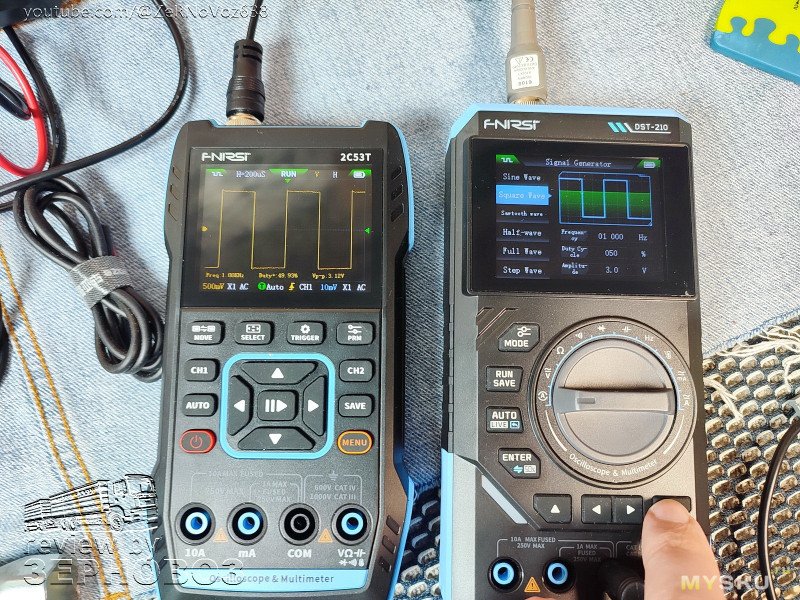

1кГц, rectangular wave

1кГц, sawtooth wave, half wave, full wave, positive step wave, reverse step wave, exponential rise, exponential fall, DC, multi-audio, Sinker pulse, Lorentz wave

50кГц, rectangular wave

50кГц, sine wave

Осциллограф

5 МГц, sine wave

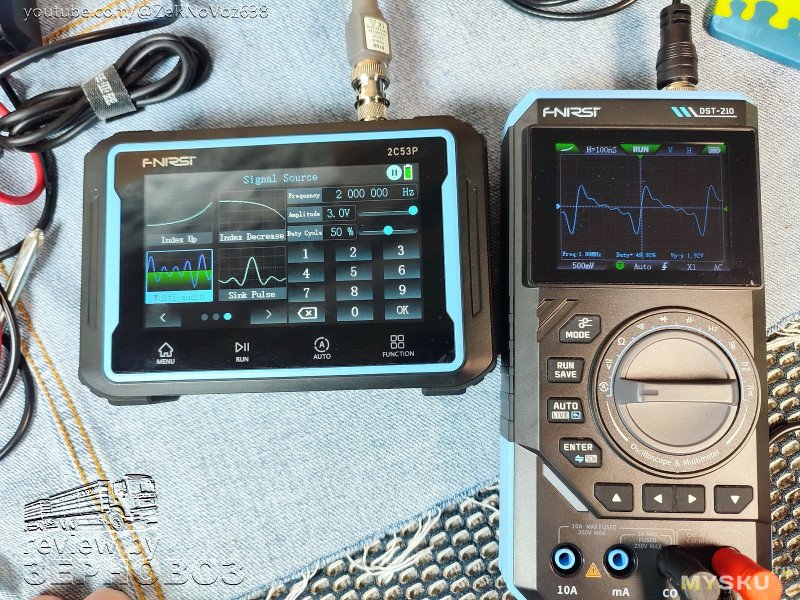

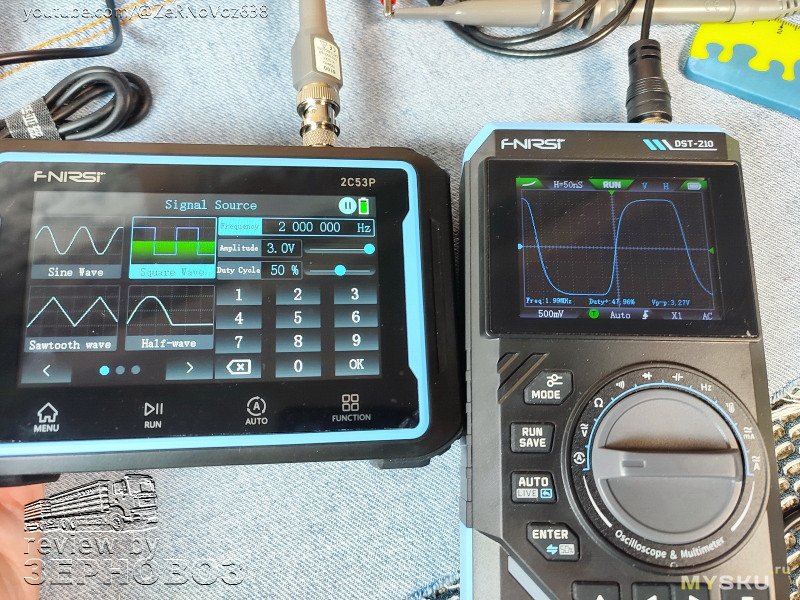

1 МГц и 2 МГц, rectangular wave

2 МГц, multi-audio

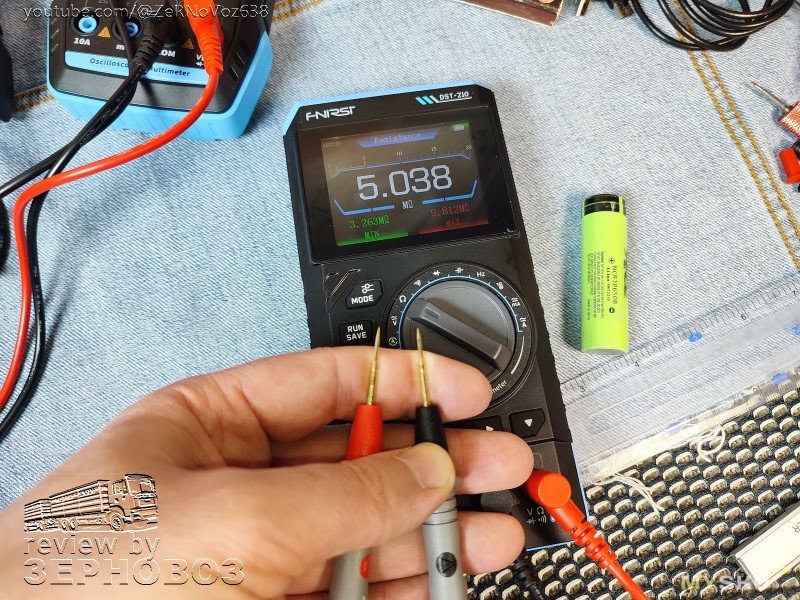

Мультиметр

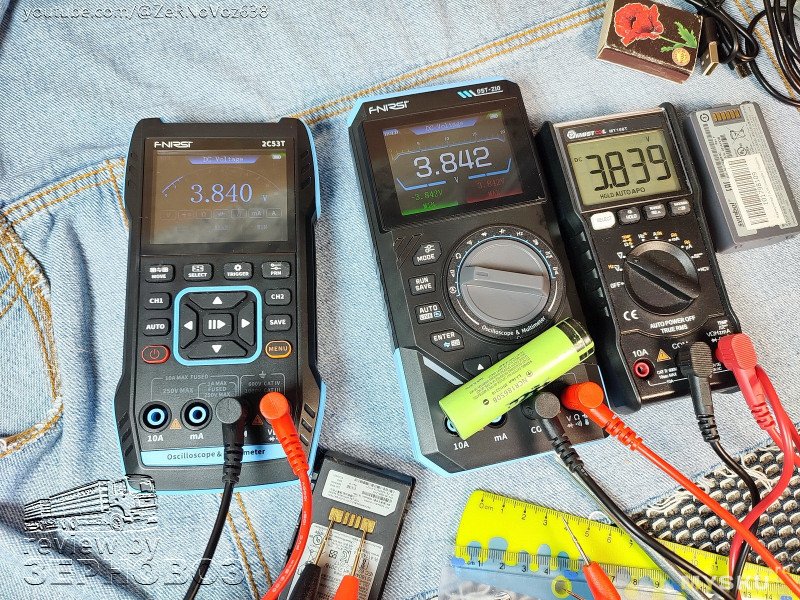

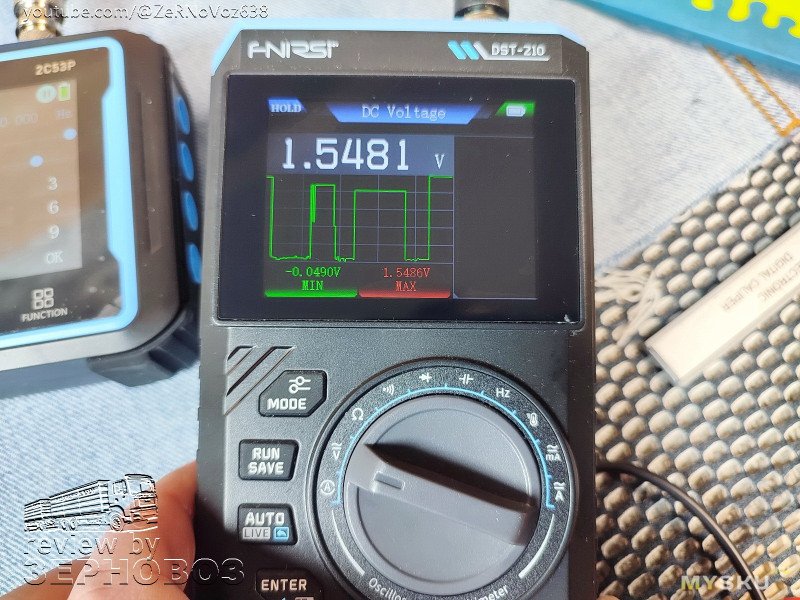

В автоматическом режиме не всегда понимает что от него хотят. Но!!! У нас есть волшебный селектор. Будем его постоянно использовать.

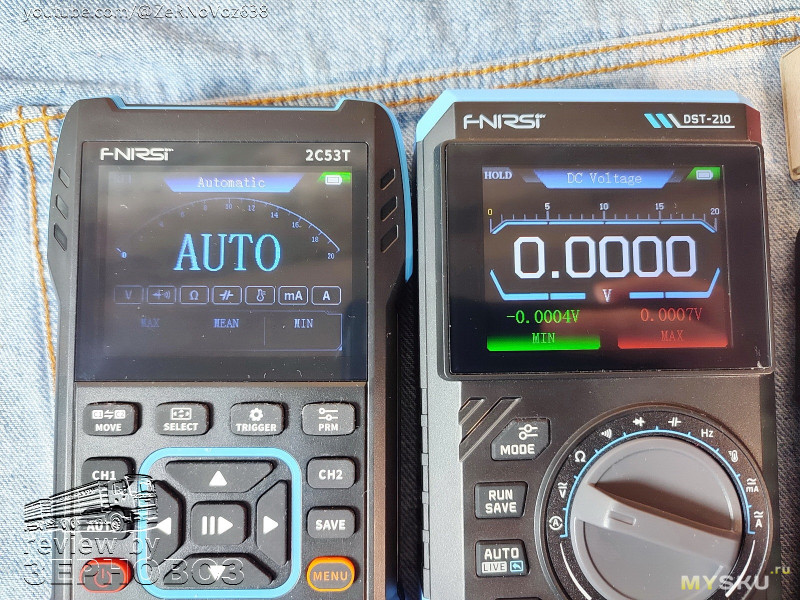

Авто-режим

Кнопкой ENTER переключаем между AC/DC

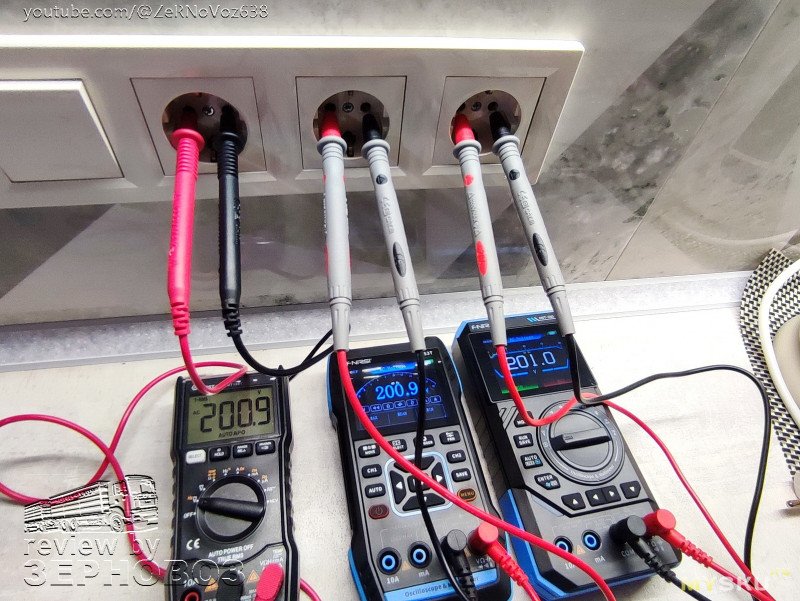

Какой же обзор без тестирования розетки 220В

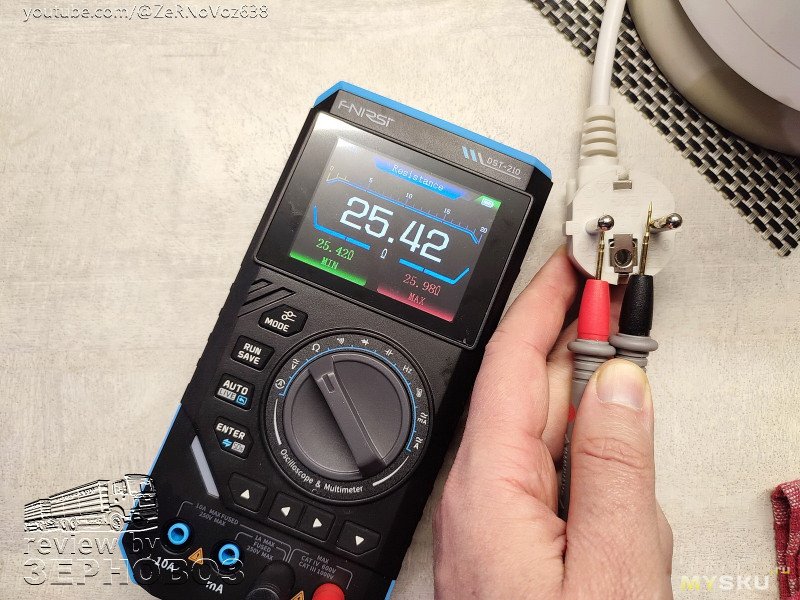

Сопротивление ТЭНа чайника, не пробит

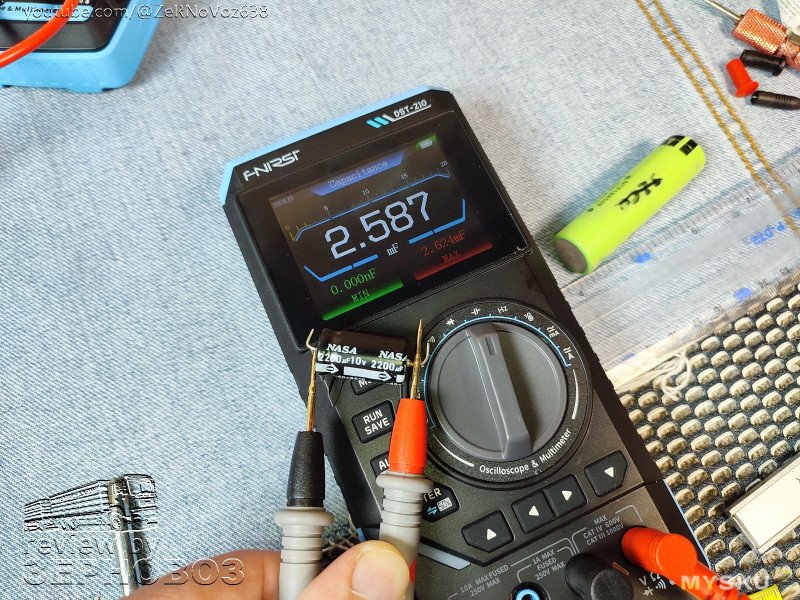

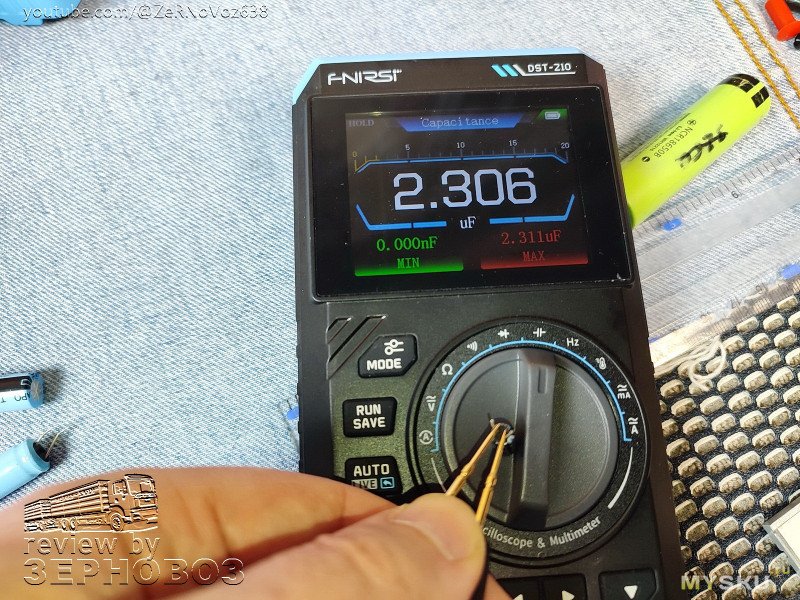

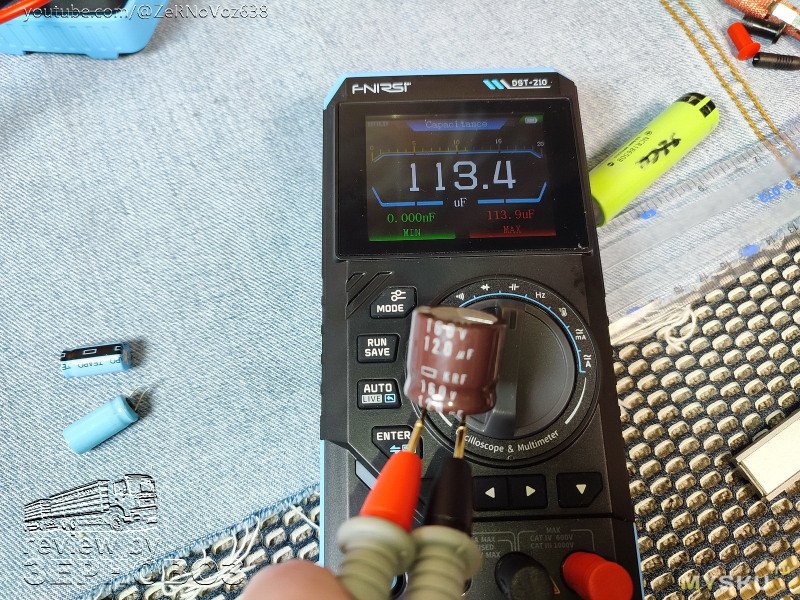

конденсаторы

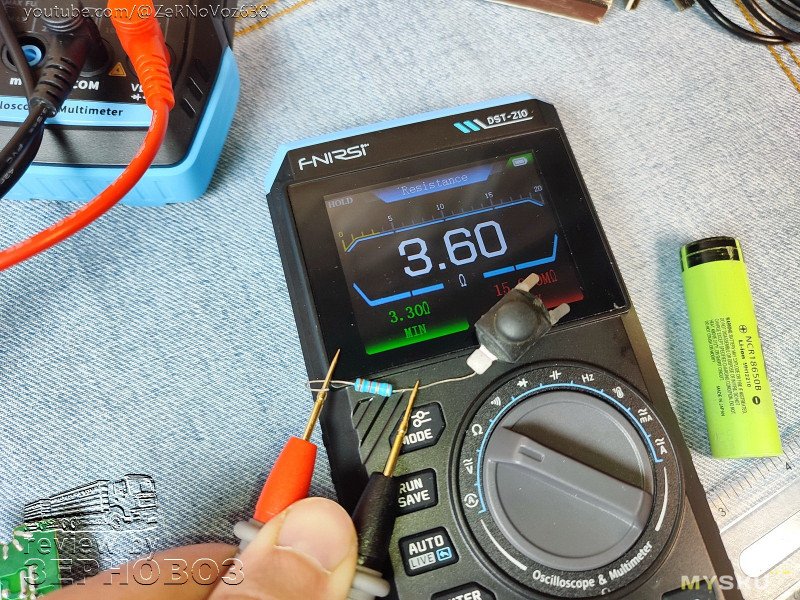

случайный резистор

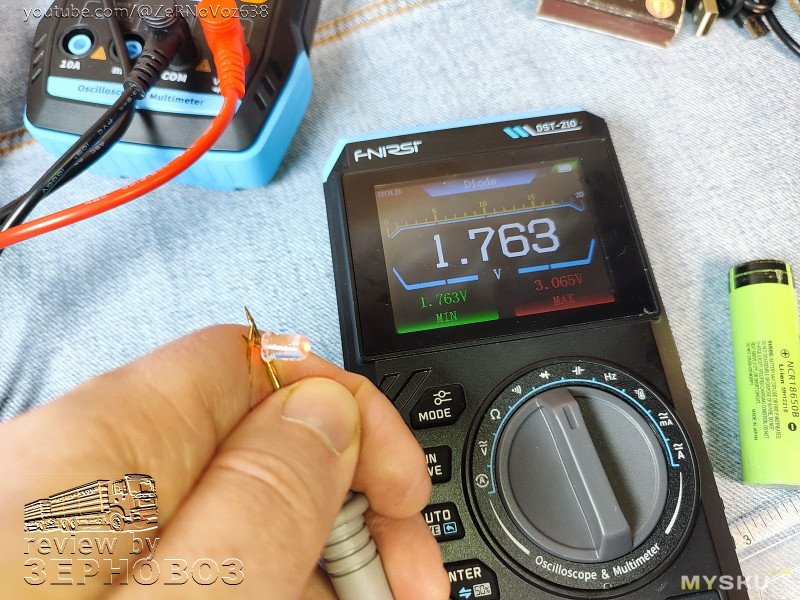

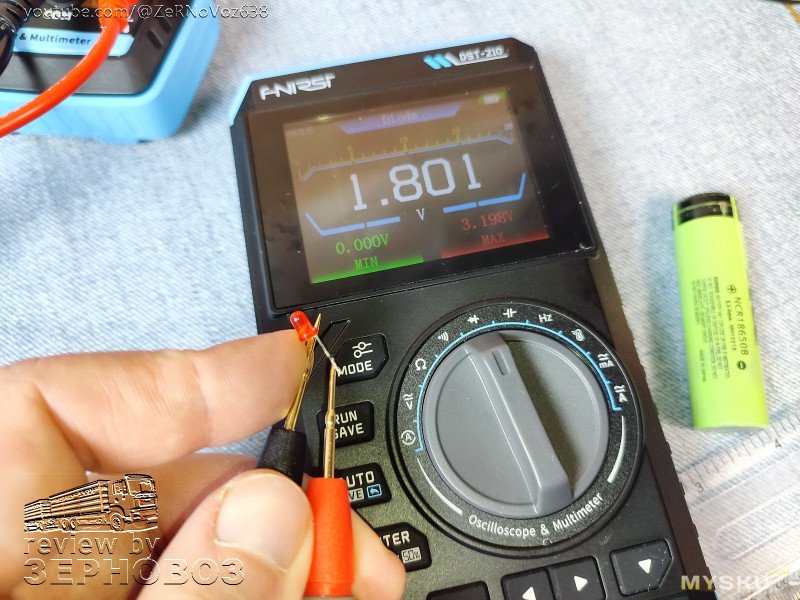

диоды

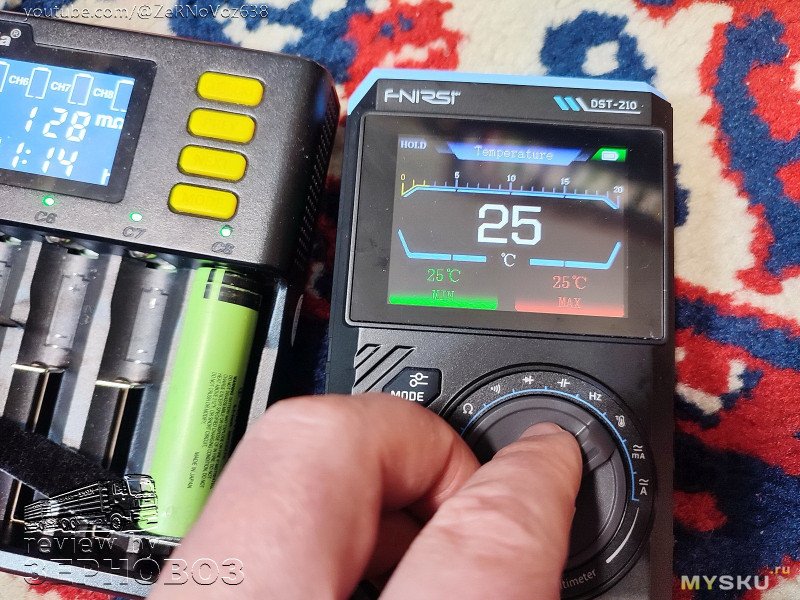

случайно крутнул на температуру (щупа в комплекте не было)

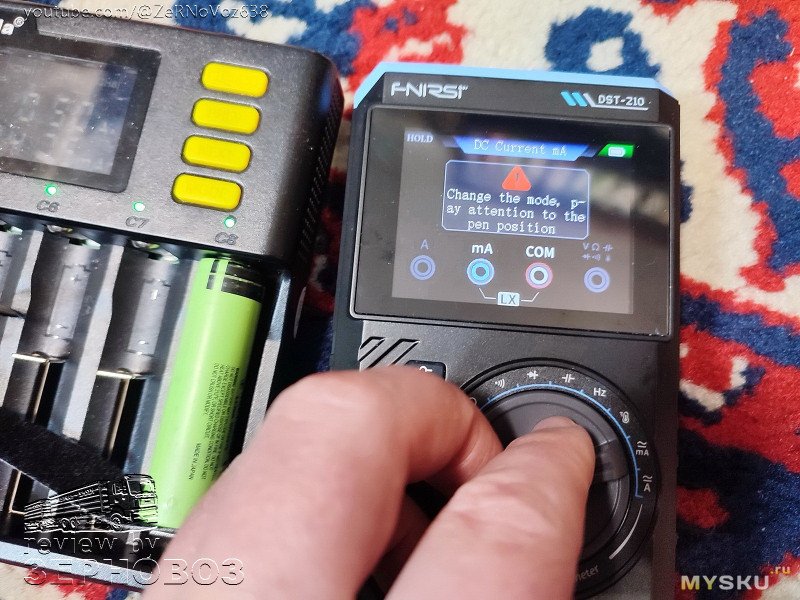

при переключении на мА на одну секунду выскакивает предупреждение.

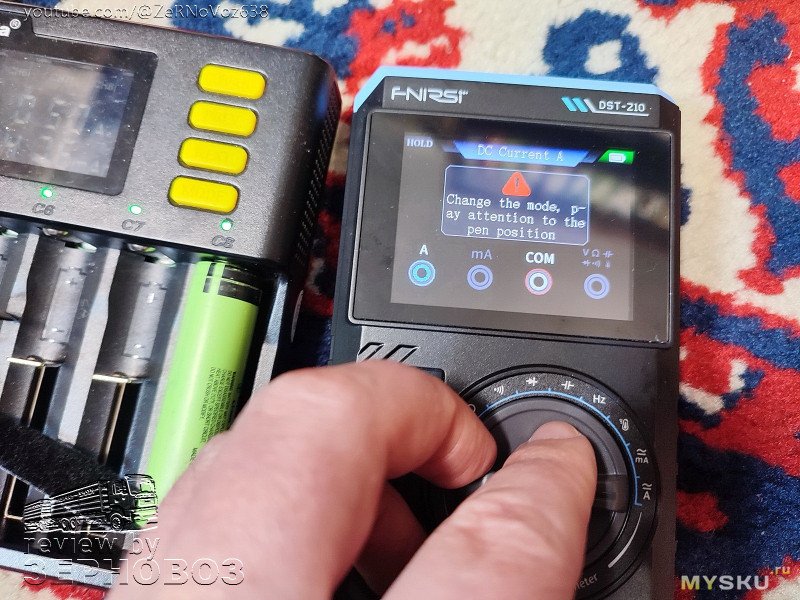

аналогичное предупреждение, если крутнуть на А

замеряем (предварительно перевтыкаем щуп)

Пункты меню и настройки

выбор языка (для отчаянных)

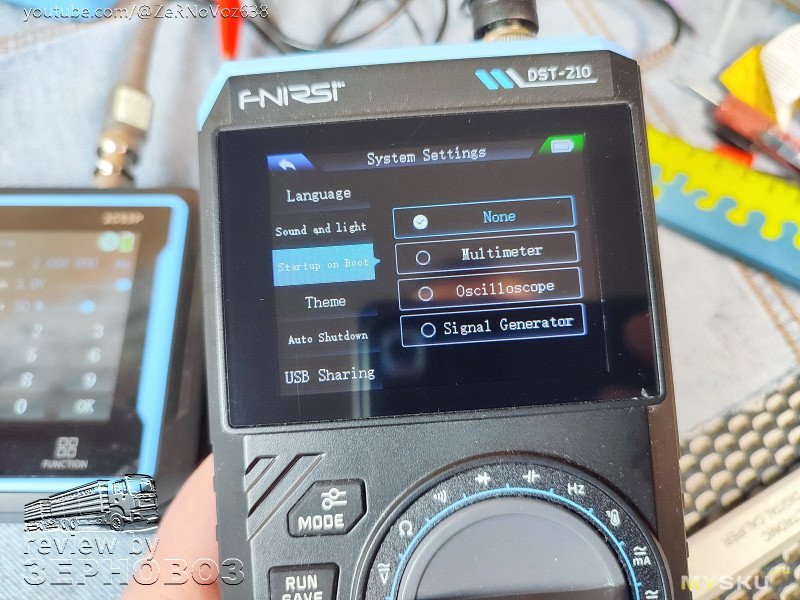

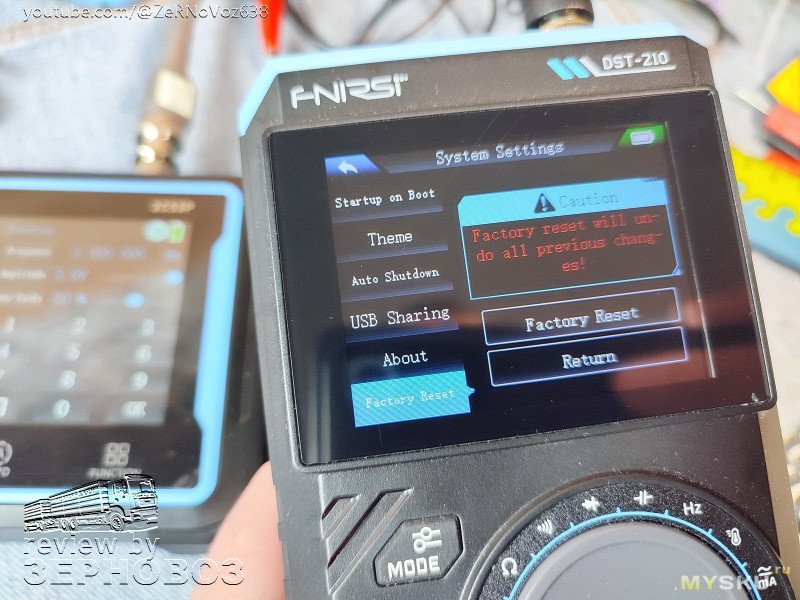

режим при включении по-умолчанию

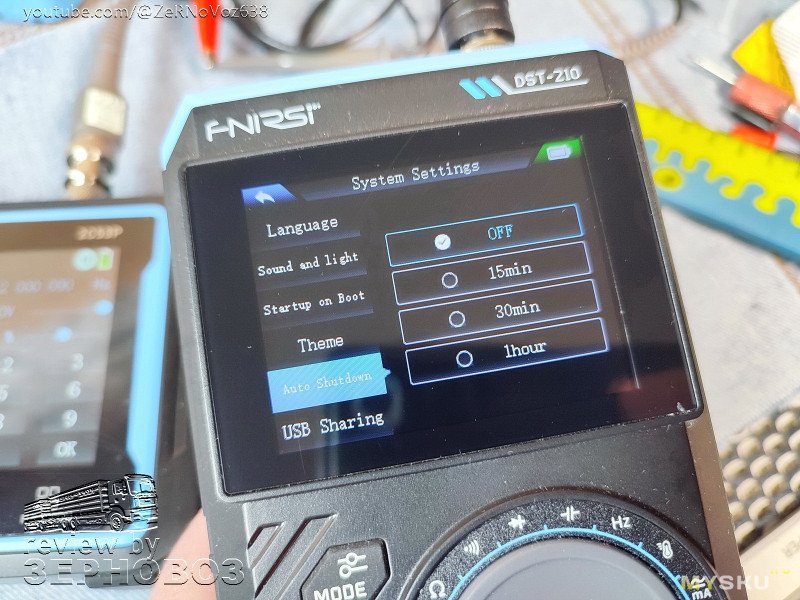

автоотключение

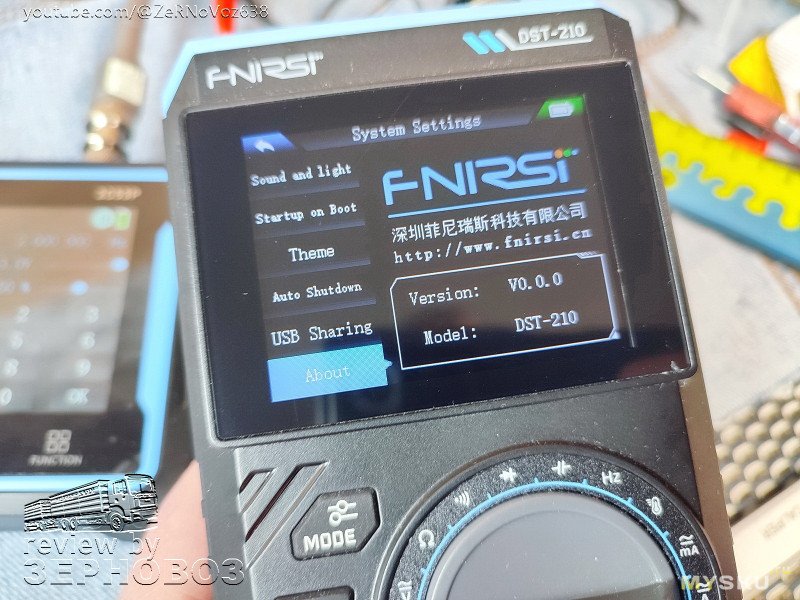

инфо

сброс

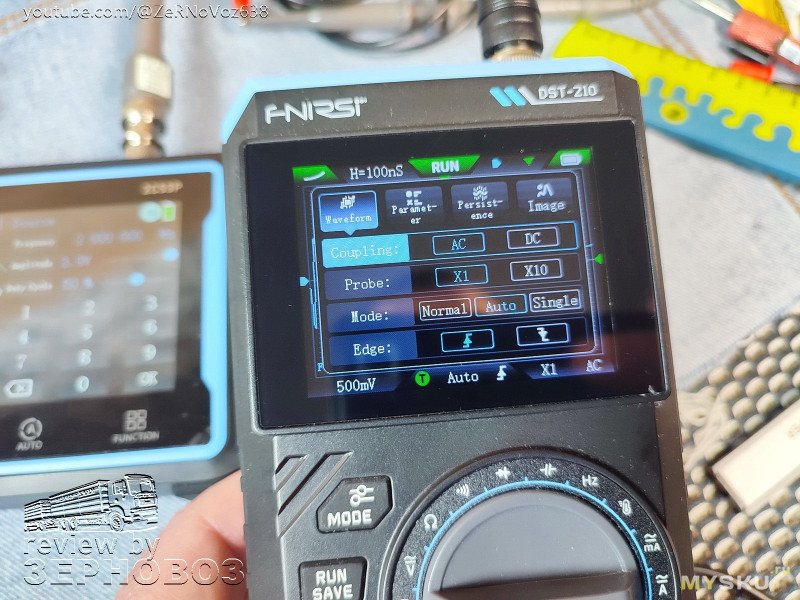

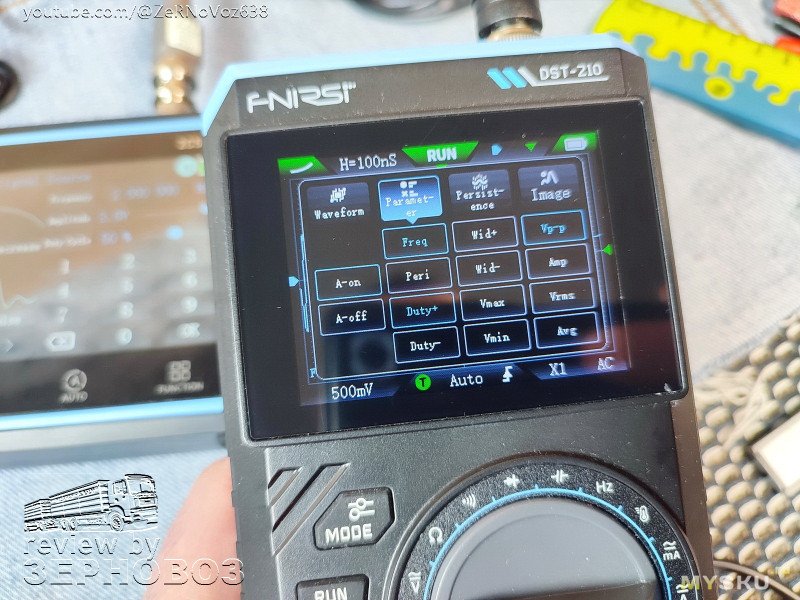

настройки канала для осциллографа

режим граф-бара (присутствует для всех положений крутилки)

Выводы

Начинающему любителю — мульти-комбайн. Для полевых работ — мульти-комбайн. Для не определившихся — мульти-комбайн.

Из плюсов: большой цветной экран, большой акк на около 6 часов работы, вполне отзывчивая работа. Удобное и понятное управление (местами не очень, но в целом нормально). Прозвонка быстрая. Автомат лично меня как-то не впечатлил (в этот раз). Но крутилка решает.

А также: за около 50$ получаем мультиметр на 20тыс отсчетов, осциллограф 48 MS/s с полосой до 10 МГц, генератор до 50 кГц. Достаточно гибкие настройки параметров. Даже присутствует граф-бар истории измерений, около 40 секунд, плюс должны допилить историю показаний.

Стартовый набор включает щупы, крокодилы и зонд. Сумочку придётся докупать. Первое время можно хранить в родной коробке (но это не так удобно). Площадка под крутилку смазана и это также плюс.  Имеется пара предохранителей, но они несъёмные, увы. Если что — только перепаивать.

Минусы: корпус просто огромен (может кому-то это плюс?). Можно было сделать в 2 раза меньше, ну или в 1.5. Нет фонарика. Предохранители запросто можно сделать съёмными. Прошивку допилить (для скриншотов осциллограмм, вдруг кому нужны).

Цена за такой набор не особо кусается, имхо. Плюс есть купон.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
Код скидки FNSCD113 (-6$), действуетдля разных стран.

Из-за отличий в стартовой цене и номинала кода окончательная сумма будет разной. В любом случае проверяйте дают ли купон за подписку, собирайте купоны на странице магазина и под ценой продавца. Если применяется, то добивайте корзину до купона Покупай и экономь (Spend & Save).

Примечание: цена в топике указана на момент публикации.
======
