Прислали мне на обзор токовые клещи. И не просто токовые клещи, а прибор, который может измерять постоянный и переменный ток (клещами), есть определение пусковых токов, максимальных и минимальных значений. Измерение емкости конденсаторов, температуры, частоты и коэффициента заполнения. Само собой определяет сопротивление, есть прозвонка и проверка диодов. Есть бесконтактный и контактный поиск фазы. Главное что фонарик есть.
Прибор предоставлен для обзора, поэтому тестирую по полной.
Внешность.
Прибор приходит в цветной коробке, на которой нарисован мультиметр и на боковых гранях указаны его основные возможности. Информации на коробке мало.
Внутри коробки мягкий чехол и в нем полная комплектация: сам прибор, щупы, термопара, инструкция и есть даже батарейки.
Инструкция переведена или даже написана с ноля хорошо. Даже есть буква «ё» там где она нужна. Я нашел только одну ошибку — на обложке написано «ТОКОИЗМЕРИТЕЛЬНЫЙ КЛЕЩ» все остальное отлично.
Экран тоже отличный. Это инверсный трансфлективный экран размером 2,2 дюйма.
Углы обзора очень широкие, только в одной точке если смотреть градусов 30-40 сверху, то картинка чуть тускнеет. При дальнейшем наклоне клещей вверх опять все видно хорошо.
Зев клещей открывается до 30мм, струбцина не очень тугая, но и не слабая, клещи уверенно висят на зажиме.
На задней стенке есть отсек для трех батареек или аккумуляторов размера ААА. Винт, который фиксирует крышку, вкручивается в металлическую втулку, а не в пластик.
На нижней грани прибора два отверстия для подключения щупов. Длина щупов около 1 метра, на них есть колпачки чтоб не замкнуть что-то.
Сопротивление одного провода 48мОм. Это не много и не мало, у моего мультиметра mastech 35мОм. Тем более что этими щупами не будет нужно измерять ток и поэтому их сопротивление не очень важно.
Управление
На передней стороне клещей есть четыре кнопки и одна кнопка на правой стороне клещей.
Нажатие на красную кнопку с символом питания на 2 секунды включает или выключает прибор.
Если просто включить клещи, то в правом верхнем углу есть символ таймера, который показывает что через 15 минут бездействия клещи выключатся. Чтоб выключить эту функцию, нужно включать прибор с зажатой кнопкой FUNC/AUTO. Тогда через 15 минут клещи будут пищать, но не будут выключаться автоматически. Чтоб вернуть эту функцию нужно просто выключить и снова включить клещи, эта настройка не запоминается.
Кнопка MAX/MIN переключает режим минимального и максимального значения, ее удержание снова возвращает прибор в режим показа реального значения.
Кнопка FUNC/AUTO переключает ручные режимы измерения, ее удержание снова возвращает автоматический режим.
Кнопка SEL/INRUSH переключает варианты измерения переменный/постоянный/пусковой ток, переменное/постоянное напряжение и т. д. Эта же кнопка при удержании сбрасывает показания тока клещей в ноль перед измерениями.
Клещи включаются в автоматическом режиме, на это намекает надпись AUTO на экране и стрелка, которая бегает по 4 режимам. То есть в автомате клещи могут определить постоянный или переменный ток, напряжение, сопротивление или прозвонка. Остальные режимы он не включит автоматически, из режима AUTO конденсатор или диод не проверит.
В автоматическом режиме минимальная граница определения постоянного тока заявлена 0,8А, переменного 0,5А. Но когда я проверял то 0,55А постоянки он уже определил автоматически.
Ну и классически при сопротивлении ниже 50 Ом он пищит. В этом режиме прозвонка-пищалка работает с задержкой. Ну и в авторежиме не работают max/min inrush и прочие.
Есть нюанс — в режиме MAX или MIN прибор не переключает диапазоны. То есть если напряжение было 5 вольт, была нажата кнопка MAX, потом напряжение поднялось до 8 вольт то это за границей диапазона 6 вольт и прибор не покажет 8, а покажет OL — перегрузка. Так работает на всех режимах.
На правой грани клещей есть кнопка, при коротком нажатии она замораживает показания на экране (HOLD). Работает даже в авто режиме, даже стрелка перестает бегать. Если подержать эту кнопку пару секунд, то включается фонарик, который светит в зев клещей.
Хотя если их открыть, то можно светить дальше. Света достаточно чтоб в темном щитке увидеть провод, который нужно обхватить клещами.
Измерения.
Измерения постоянного тока
Прибор измеряет до 600А с точностью 2.5%+5.
5 в конце это число единиц младшего разряда.
Автоматический режим это хорошо, но ручной лучше. Проверяю постоянные токи. Перед измерением нужно обхватить измеряемый проводник, если в нем пока нет тока, и зажать кнопку ZERO, показания тока сбросятся в ноль. Если в проводнике уже есть ток, то поместить клещи рядом с проводником и так же сбросить показания в ноль, а только потом обхватывать проводник. Если обхватить два проводника — например фазу и ноль, то клещи будут показывать ноль, потому что сумма токов в фазе и нуле будет равна нолю. Если трехфазный мотор работает по схеме «треугольник» и не получается дотянуться до одной из фаз, то можно обхватить две другие фазы — показания будут как в недоступной фазе.
Задаю на блоке питания ток 100мА, RM-101 служит индикатором тока с блока питания.
Задаю 0,1А-клещи показывают 0,08А, неплохо для клещей с диапазоном 600А
Внизу есть аналоговая шкала, она визуально показывает сколько клещам до максималки, то есть до 600А.
0,25А — 0,24А
0,5А — 0,47А
1,0А — 0,97А
Дальнейшие измерения убрал под спойлер
2,5А — 2,47А
5,0А — 4,99А
Блок питания не может выдать больше 5А, поэтому пропускаю его ток через катушку с 20 витками.
5А*20 — 102.1А
И с 30 витками
5А*30 — 153,1А
И с 50 витками
5А*50 — 253,4А
Задействую электронную нагрузку,
10,0А*50 — 501,8А
12,0А*50 — 602,0А
12,1А*50 — 606,5А
12,2А*50 — OL
Итого по постоянке:
заданное — измеренное
0,1 A — 0,08 A 20%
0,25 A — 0,24 A 4%
0,5 A — 0,47 A 6%
1,0 A — 0,97 A 3%
2,5 A — 2,47 A 1,2%
5,0 A — 4,99 A 0,2%
5А*20 — 102,1 A -2,1%
5А*30 — 153,1 A -2,07%
5А*50 — 253,4 A -1,36%
10,0А*50 — 501,8 A -0,36%
12,0А*50 — 602,0 A -0,33%
12,1А*50 — 606,5 A -0,25%
12,2А*50 — OL
При показаниях выше 600А прибор пищит, но показывает. При показаниях выше 606А пищит и показывает OL, то есть OverLoad, перегрузка.
По постоянному току заявлена точность 2,5%+5 и в диапазоне от 2 до 600А прибор в нее укладывается.
Измерения переменного тока
Прибор измеряет до 600А с точностью 2.5%+5, при частоте тока 50-60Гц и 3,0%+10 при частоте 40 — 400 Гц.
Для измерения переменки включил светодиодную лампу. Обнулил показания.
Ток 38мА клещи не видят.
Ток 122мА клещи видят как 80мА.
Лампа накаливания,
335мА — 270мА
Ток 1,59 А — 1,81 А
Дальнейшие измерения убрал под спойлер
Ток 5,46 А — 6,29 А
9,3А — 9,45А
9,27А*20 — 183,3 А (должно быть 185,4А)
9,32А*30 — 278,4 (должно быть 279,6А)
9,27А*50 — 459,2 (должно быть 463,5А)
10,84А*50 — 537,1 (должно быть 542А)
При токе больше 600А клещи пищат и показывают OL, то есть перегрузка.
Итого по переменке:
заданное — измеренное
38мА — 0 мА.
122мА — 80мА. 34,43%
335мА — 270мА 19,40%
1,59А — 1,81А -13,84%
5,46 А — 6,29А -15,17%
9,3А — 9,45А -1,61%
9,27А*20 — 183,3 А (должно быть 185,4А) 1,13%
9,32А*30 — 278,4 (должно быть 279,6А) 0,43%
9,27А*50 — 459,2 (должно быть 463,5А) 0,93%
10,84А*50 — 537,1 (должно быть 542А) 0,91%
По переменному току заявлена точность 2,5%+5 и в диапазоне от 9 до 600А прибор в нее укладывается.
Режим inrush
Этот режим измеряет пусковые токи. Точность 5%+10.
В инструкции написано что пиковый ток определяется с 5А, но я видел значения и 0,3А. То есть небольшие пики тоже видит.
У меня нет больших моторов, чтоб проверить их пусковой ток.
Проверил пусковой ток холодильника, ваттметр показал мощность мотора компрессора 160 ватт, пусковой ток 7,25А
Есть шуруповёрт, проверил этот режим на нем. Проверял, нажав кнопку на максимум и касаясь проводом питания, то есть плавный пуск исключен из схемы.
Показывает 57А.
Для сравнения включил режим максимальных значений
Показал 10А.
И рабочий ток 2А
Проверяю пиковый ток на сварке SWM-10.
Ставлю самые короткие импульсы 01 — 01, стреляю импульсами в цифровой шунт.
Шунт показал 0,54КА, клещи показали 254А.
Увеличиваю длительность импульсов 10 — 06
Шунт показывает 0,50КА, клещи подняли ток до 455,9А
Увеличиваю длительность импульсов до максимума 10-30
Шунт показывает так же 0,52КА, клещи подняли до 500А
То есть шунт показывает реальный ток. Ведь при изменении длительности ток не меняется, а меняется длительность.
Клещи показывают какое-то суммарное значение, видимо суммируют ток за какой-то период времени.
Проверяю на своей сварке переменкой. Шунт висит на вторичке, клещи в режиме inrush измеряют пиковый ток.
Самый короткий импульс 01-30, шунт 0,72КА, клещи 376А
Добавляю второй импульс с «током» 30, то есть 02-30. Шунт так же показывает 0,74КА, а клещи увеличили до 455А
Добавляю «тока» то есть делаю импульс шире и выше по амплитуде, 01-50. Шунт 0,95КА, клещи 536А.
Ставлю максимальный «ток» 01-99, шунт 1,27КА, клещи в перегрузе.
То есть клещами можно оценить ток точечной сварки, но скорее всего они интегрируют его за какое-то время.
Напряжение
Прибор измеряет до 600В.
Точность 0.5%+5 для постоянного напряжения и 0,8%+5 для переменки при частоте 40 Гц — 1 кГц.
Кнопка SEL позволяет выбрать измерения постоянного или переменного напряжения. По умолчанию включается режим измерения постоянного напряжения.
Так же работает MAX/MIN.
При измерении постоянного напряжения дополнительная строка показывает температуру, при измерении переменного напряжения она показывает частоту.
Проверил напряжения 2.5-10 вольт на ИОН на основе AD584. Все прилично.
Подал напряжения 20-80 вольт с ЛБП. Для проверки что мой блок питания не совсем кривой, положил рядом RM-101. В итоге RM-101 показывает хуже, чем клещи.
Проверил немного переменного напряжения, 22 вольта с трансформатора и 230 из розетки. Вроде похоже на правду.
Проверка RMS.
Дал с генератора сигнал синуса, осцилл показывает Vrms = 1,07 и мультиметры с ним почти согласны.
Поменял на меандр с заполнением 50%, на осциллографе Vrms = 1,10 вольта, на приборах по 1,4 вольта.
Поменял заполение меандра на 25% — на осциллографе Vrms = 1,8 вольта, на тестерах 1,2 вольта.
Ну и добавил к этому «большого брата» — он почти согласен с ними.
То есть вроде RMS есть, но оно не очень сходится с оциллографом.
Сопротивление
В этом режиме нет возможности выбрать диапазон, кнопка SEL не активна, работает только автоматический выбор диапазона. При проверке малых сопротивлений, допустим 10 Ом, клещи перебирают режимы около 5 секунд.
Работает MAX/MIN, например им можно проверить диапазон переменного резистора. Но при этом блокируется переключение диапазонов, измеряет в том диапазоне, в котором нажата кнопка MAX/MIN.
Проверил 5 номиналов на плате из
прошлого обзора. Все сопротивления показывает точно.
Прозвонка
Если в автоматическом режиме прозвонка работает с задержкой, то в режиме прозвонки она работает мгновенно. Если сопротивление между щупами меньше 50 Ом, то пищит и вверху загорается зеленый светодиод. При этом показывает сопротивления до 100 Ом.
SEL и MAX/MIN не работают.
Проверка диодов
SEL и MAX/MIN не работают.
Можно проверять белые и красные светодиоды и показывает падение напряжения на диоде.
Проверка напряжения в милливольтах
Работают SEL и MAX/MIN. Можно выбрать переменное и постоянное напряжение.
Прибор измеряет до 600мВ с точностью 0.5%+5.
Подал 5А на 50А шунт, получил 7,5мВ.
Прогнал по напряжениям от блока питания, сравнил со своим, совсем неэталонным RM-101, вроде все ровно.
Измерение частоты
В этом режиме прибор показывает частоту и коэффициент заполнения.
SEL и MAX/MIN не работают.
Точность до 1МГц 1%+3, свыше 10МГц 3%+3
Задал частоту 140кГц — пределы обнаружения частоты от 14 до 98%.
При этом при заполнении 14% показывает 6%, при заполнении 50% показывает 38,9%, при заполнении 98% показывает 94,2%. Если опускать заполнение ниже 14% или поднимать выше 98%, то не видит частоту.
При понижении частоты лучше определяет процент заполнения. 50КГц — заполнение 50% показывает как 45,8%
10КГц.
1КГц.
Минимальная частота, которую увидели клещи, 3 герца. 2 не видит.
Измерение емкости
Прибор измеряет емкость с точностью 4%+5.
В этом режиме работает MAX/MIN.
Проверил 6 номиналов на плате из
прошлого обзора.
Показывает похоже на то, что написано на плате. Возможно щупы вносят погрешность.
На электролите на 4700uF показал 4705uF, при этом измерение заняло около 7 секунд.
Измерение температуры
В этом режиме SEL и MAX/MIN не работают.
Прибор измеряет температуру с точностью 3 градуса в диапазоне от -40 до +10С. От 10 до 100С точность 2 градуса. От 100 до 1000С точность 2%.
Проверил температуру в воде с тающим льдом — показал 5,6 градуса. Мой mastech при этом показал 4, видимо условия измерения не идеальные.
Минусовые температуры тоже показывает
В кипящем чайнике показал 100,6С
Контактное и бесконтактное определение фазы
В этом режиме кнопка SEL выбирает бесконтактное или контактное определение фазы.
По умолчанию бесконтактное. Если поднести прибор верхней частью к проводу с фазой, то в верхней части загорается зеленый светодиод и — - — L на экране. Если поднести ближе, то загорается красный и — - — H на экране. При этом прибор пищит.
Если нажать SEL, то клещи переключатся в режим контактного определения фазы.
Нужно оставить один провод из правого гнезда. При этом прибор показывает LIVE. Если этот провод прикасается к фазе, то светится красный светодиод и на экране показывает — - — H и прибор прерывисто пищит.
Разборка
Прибор питается от 3 элементов типа ААА. При напряжении 4 вольта он потребляет 33мА. При напряжении 3,4 вольта загорается символ батареи. При дальнейшем понижении напряжения падает яркость экрана и при 2,5 вольта прибор выключается. Если поставить аккумуляторы на 1000мАч их хватит на 30 часов работы. При включении фонарика ток вырастает до 45мА.
Чтоб разобрать клещи, нужно снять крышку батарейного отсека, под ним тоже есть винт. Разбирается на две половины. Плата выглядит чисто и красиво.
В правом нижнем углу виден датчик температуры, который работает пока не подключена термопара.
Есть реле, которое щелкает при переключении режимов.
Маркировка на процессоре затерта.
Продавец предоставил купон для этих клещей
RADIO200 он снижает цену на 200 рублей.
Итог
Хорошие клещи из среднего ценового диапазона. За такую цену сложно найти клещи, в которых есть и проверка пусковых токов и фиксация максимальных и минимальных значений. Они могут заменить мультиметр, могут измерить и конденсаторы и температуру и частоту. И главное что есть бесконтактное измерение постоянных токов, при этом клещи видят токи от 50мА.
Продавец предоставил купон RADIO200 с ним цена 3 708 ₽
> На электролите на 4700uF показал 7405uF
А на фото 4705
Спасибо, исправил
Я подождал полчаса чтоб входные конденсаторы разрядились, клещи показали 3.51А.
Рабочий ток 0,4А
Пока что лучше Фоюка в этом плане я не наблюдал.
Они показывают время, за которое проводится измерение или считают как-то по другому?
Может флюк показывает пусковые токи и лучше, но пока внятных аргументов, наглядных сравнений я не видел, только голословные заявления, что флюк дороже, а значит измеряет точнее. Ну это логично, если прибор куплен в разы дороже, то нужно говорить что он измеряет в разы лучше.
А вот с чего на желтые мультиметры так наяривают, тоже так и не понял. Да, есть несколько уникальных и много достаточно правильных моделек, но это для промышленности и не более того…
И вроде бы только у флюка я видел в инструкции упоминание о времени, за которое происходит измерение пускового тока. У остальных такого нет. И это я и показал в обзоре, то что увеличение длительности импульса с таким же током приводит к увеличению показаний пускового тока на клещах
Причём как правило все понимают за что тот же Флюк берет такие деньги за свои приборы, для понимания один АЦП может стоить как половина этих клещей. Потому что есть приборы класса «примерно посмотреть», а есть приборы класса " точно измерить"
если среднестатистическому радиолюбителю нужна более-менее-высокая точность, не нужна сертификация и при этом он не собирается измерять с этой точностью киловольты на подстанции — он возьмет себе ut61e и получит и точность повыше чем у флюка за втрое большие деньги, и примерно ту же надежность (для обычных, не экстремальных условий), но будет заметно хуже защита, ну и несомненно он не сможет им понтоваться.
при ?
ну и флюки тоже ломаются, их даже на ибее продают дохлые регулярно.
Я бы с радостью, но как я еще могу его проверить?
хотя и непонятно, с чего тут могут быть сомнения.
Поменял на меандр с заполнением 50%, на осциллографе Vrms = 1,10 вольта, на приборах по 1,4 вольта.
Поменял заполение меандра на 25% — на осциллографе Vrms = 1,8 вольта, на тестерах 1,2 вольта.
ваттметр показал мощность мотора компрессора 160 ватт, пусковой ток 7,25А
Правда, экран не нравится. Это сейчас тренд и все так делают? Можете посоветовать модель с олдскульным экраном?
Для малых токов у меня UT210Е для больших HP-870N.
Первые видят малые токи и до 100А. Вторые видят до 1000А и больше, хотя заявлено до 1000А но не показывают OL и можно увидеть и 1500А в том числе при таких пусковых токах.
Экран, кстати, неплох, видно с любой стороны. Но минус таких экранов — сильно жрут батарейки.
единственная фишка — форма клещей (с вопросом, как размещение провода влияет на результат). да, это может быть иногда удобно. не более.

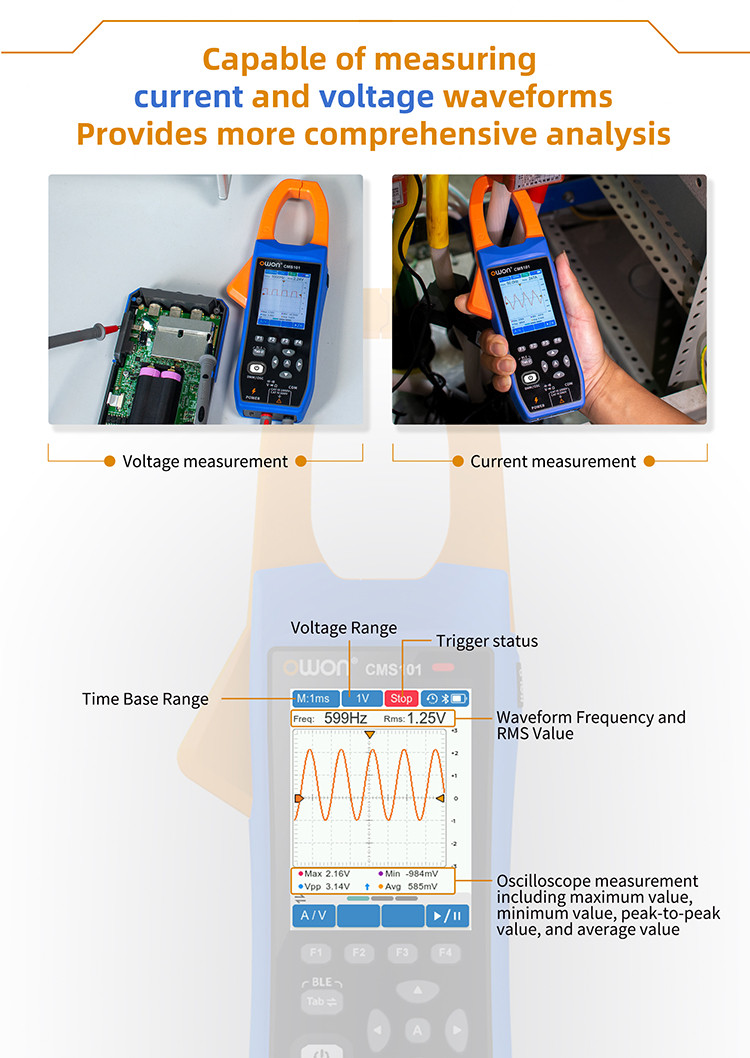

OWON CMS101
Только для того, что можно измерить клещами и максимальная частота небольшая.
По сути для работы с большими токами и моторами, частотниками
Для меня это самое главное, прежде чем лезть в напряжения выше 50 В.
Или пишите производителю, спросите про сертификат.
А что ж Вы не написали производителю и не спросили технические характеристики, а выполнили замеры самостоятельно?
собственно, если вас это так волнует, что мешает написать производителю без посредников?
впрочем, Джо Смит тестировал zt101 кажется — 2.5кВ импульсы по входу на всех режимах он выдержал. тут схемотехника примерно та же ИМХО. да, у Смита методика не совсем корректная и даже я б сказал лайтовая, тем не менее даже именитые бренды не всегда выдерживают такие напряжения. он сильно удивлялся по этому поводу.
Другой вопрос в том, что одно из трех измерений в секунду может не попасть на минимум напряжения.
Для точного измерения нужно подключить хотя бы простейший осциллограф, он четко покажет минимум и какой-нибудь сотни измерений в секунду более чем достаточно.
То есть клещи успеют, но не факт что это будет самый минимум, может это будет около него. Может нужно будет сделать несколько стартов. В разделе про Inrush я показал пуск мотора шуруповерта и он поймал максимальный ток, аналогично он будет ловить и минимальное напряжение.
Проверить на авто не могу, пока на обзор не присылали :)
Показывает пик, RMS и кривую тока.
mysku.club/blog/aliexpress/100759.html
https://aliexpress.ru/item/1005006816914144.html
Как у меня
https://aliexpress.ru/item/1005007825005104.html
Если пара приборов и больше — то это клещи…
А «клещи» эта такая хрень типа ножниц. Которые тоже всегда в множественном числе.
Псевдоцветной инверсный дисплей — ещё одни промах.
УПРТ управление режимами(одна кнопка) — последний гвоздь в крышку, я больше за механический селекетор, край кнопки верх вниз, а не это беганье по кругу.
тут все же сложная форма отсека и надо изголятся с подключением подходящего призматического.
Или сделать как я — поставить 3 шт ААА лития.
Или поставить 3 ААА Hi-Mh аккумуляора, вариантов полно
А если не нужен Инраш то младшую серию 206D, до 600А. Или GVDA младшую модель GD112C.
Цены везде разные, но для меня дешевле взять GVDA. Тем более, что мои GVDA имеют очень хорошую точность. До 6000 отсчетов показывает так же как и YR1035+. А выше 6000, иногда может не до показать последнюю цифру на 00.01
но это было не сложно и в том обзоре есть процесс калибровки
А если не рядом с проводником обнулить? Или рядом не обхватив тоже что-то чувствует?
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
