Конденсаторы 0.33мкФ 400В и ремонт терморегулятора. Когда нужно быстро...
- Цена: 6BYN (прмиерно $2) за 3шт
- Перейти в магазин

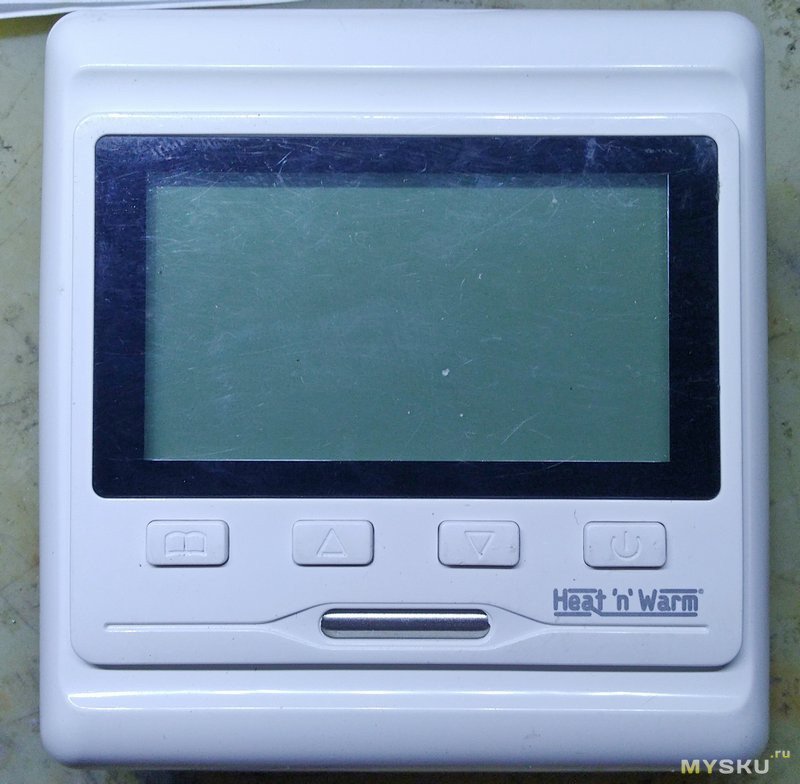

Достался мне неисправный терморегулятор от теплого пола (и не только) с проблемой «перезапускается при включении реле». По симптомам — проблемы с блоком питания…
Вскрываем, смотрим
Блок питания тут примитивный, с гасящим конденсатором. Электролит, который на фото справа, предыдущий владелец заменил — и это закономерно ничерта не дало. Возможно, он заменил и большой желтый конденсатор на переднем плане, хотя по пайке не скажешь, но выбор типа конденсатора для данного применения ИМХО неоднозначный.

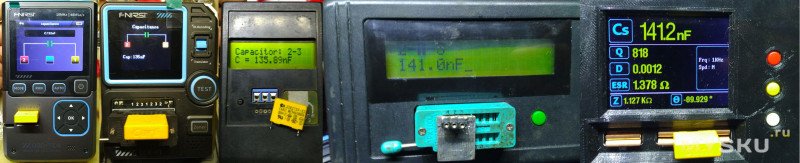

Выпаиваем и проверяем. Очевидно, реальная емкость вдвое ниже номинала, и работать это не будет.

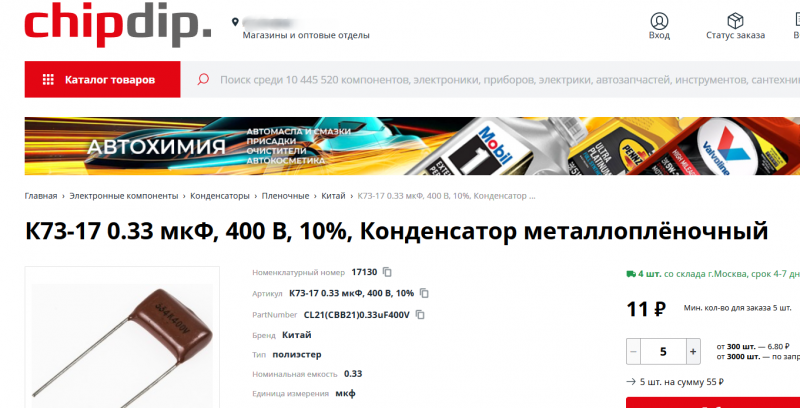

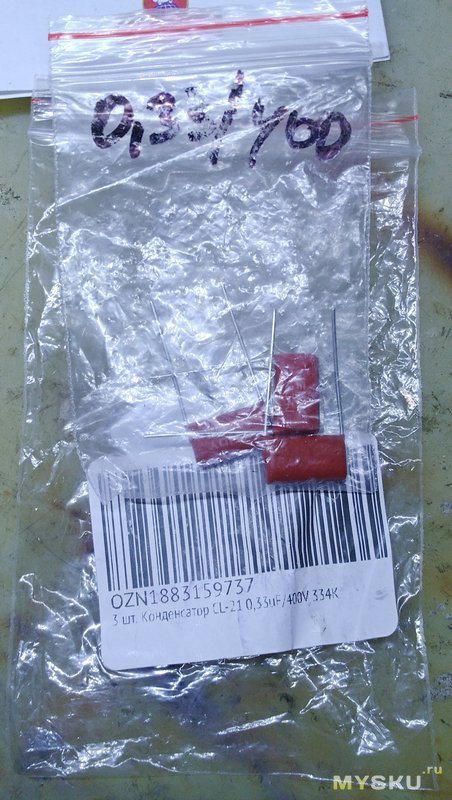

Заказываем на озоне — ибо хочется по-быстрому разобраться. А так-то конечно оверпрайс, на али такие же конденсаторы стоят чуть дороже доллара за десяток, и это уже с 20% НДС. Накрутка в 6 раз…

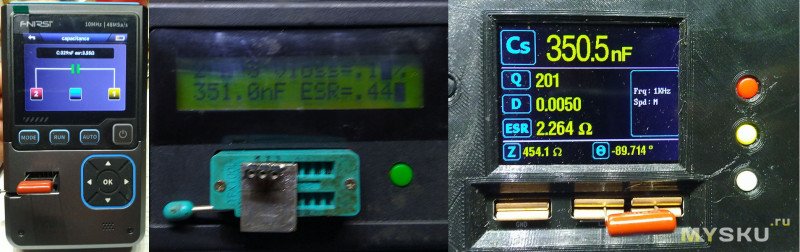

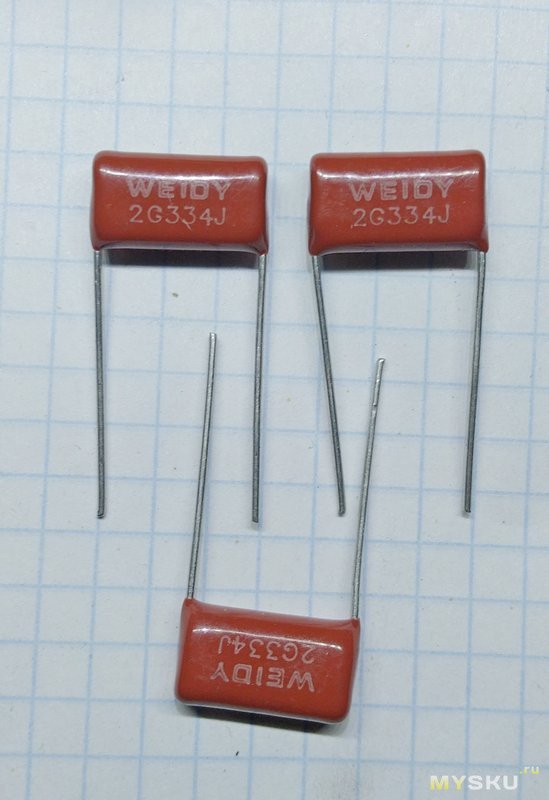

По емкости соответствует
Запаиваем, собираем, проверяем

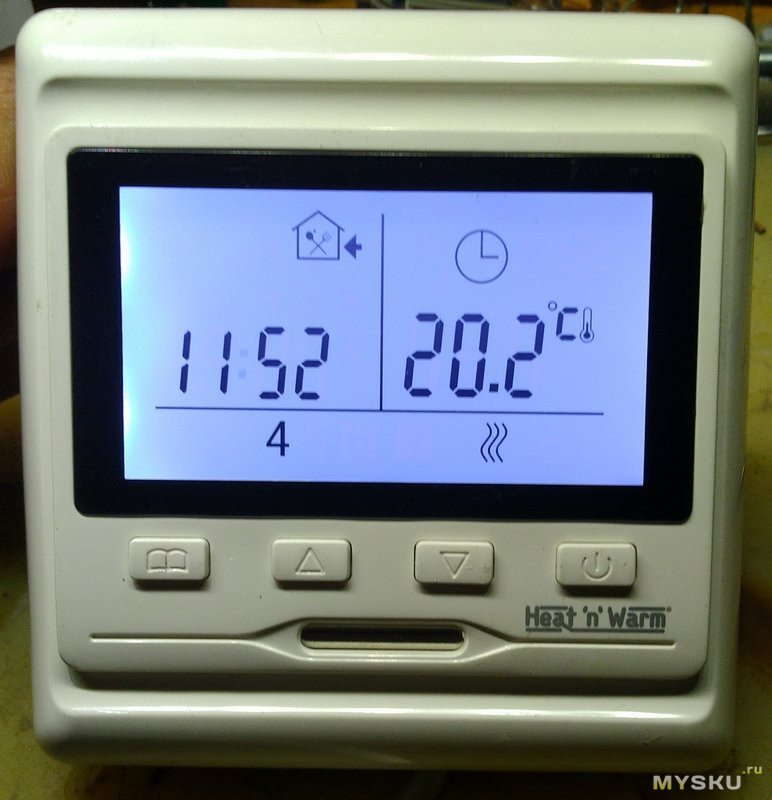

Радуемся рабочему терморегулятору. Резюме: если в локальных магазинах по каким-то причинам не купить, с али ждать долго, а цена не шокирует — можно брать. Аналогично с терморегуляторами — можно чинить ;) Были, правда, в практике случаи когда уникумы умудрялись подключить термодатчик одним концом к 220вольт и вынести нафиг всю электронику, но обычно всё проще и дешевле.
Вскрываем, смотрим
Блок питания тут примитивный, с гасящим конденсатором. Электролит, который на фото справа, предыдущий владелец заменил — и это закономерно ничерта не дало. Возможно, он заменил и большой желтый конденсатор на переднем плане, хотя по пайке не скажешь, но выбор типа конденсатора для данного применения ИМХО неоднозначный.
Выпаиваем и проверяем. Очевидно, реальная емкость вдвое ниже номинала, и работать это не будет.
Заказываем на озоне — ибо хочется по-быстрому разобраться. А так-то конечно оверпрайс, на али такие же конденсаторы стоят чуть дороже доллара за десяток, и это уже с 20% НДС. Накрутка в 6 раз…
По емкости соответствует
Запаиваем, собираем, проверяем
Радуемся рабочему терморегулятору. Резюме: если в локальных магазинах по каким-то причинам не купить, с али ждать долго, а цена не шокирует — можно брать. Аналогично с терморегуляторами — можно чинить ;) Были, правда, в практике случаи когда уникумы умудрялись подключить термодатчик одним концом к 220вольт и вынести нафиг всю электронику, но обычно всё проще и дешевле.
Самые обсуждаемые обзоры
это советские мбм любили сначала выжечь нагрузку, а потом делать вид что они не причем.

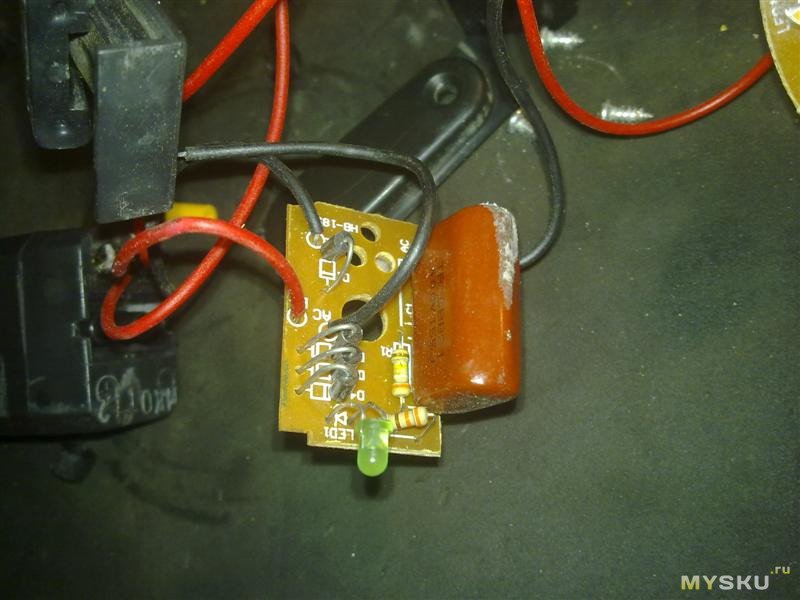

Если мы ставим пленочник общего применения, то он тоже может просто терять емкость при микропробоях. Но вероятность кз у него достаточно высока. Тогда будет как в китайскм фонаре с кислотным аккумулятором
А так, если делать для себя и нужно поставить обычный плёночник в качестве балластного конденсатора, нужно выбирать конденсатор на 630В. Он должен выдержать большинство всплесков в сети, в т.ч. дребезг контактов при подключении, когда они и пробиваются в основном.
Если место позволяет на плате, то можно/нужно ставить на большее напряжение. Большее напряжение = большие габариты = в теории более долгий срок службы. Если есть фирменные, лучше переплатите 30-40 руб.
По нашим местным магазинам (обозначение пунктов для поиска), частый вариант.
1) Х-класс смотрим в пункте «Помехоподавляющие конденсаторы». В продаже могут быть и Х1 и Х2 класса. Если есть, так берём синие TDK-Epcos. Есть во многих магазинах.
2) Конденсаторы как у uncle_sem, смотрим в пунктах «Конденсатор пленочный». Там же будут и синие TDK-Epcos, но без маркировки Х1 и Х2. У них может быть указанно напряжение и 630V и более 1kV. Лучше брать от 630V и более.
За обзор спасибо узнал что-то новое, из всего парка походу только m162 умеет в ESR :)
У меня, в городских радиомагазинах, цена за такой около 12руб/штука (Зап.Сибирь)
А их закупают в условной Москве, у оптовых поставщиков. Доставка в Сибирь + накрутка местного радиомагазина.
То есть, за проезд в трамвае в радиомагазин (туда/обратно), можно взять около 6шт этих конденсаторов.
и это уже с доставкой в шаговой доступности
А тут у автора плата за срочность
