Токовые клещи AC/DC 1000A, мультиметр 6000 отсчетов HoldPeak HP-870N

В этом обзоре я хочу показать токовые клещи-мультиметр, который может измерять переменный и постоянный ток свыше 1000А. При этом у него есть возможность измерять максимальный и минимальный токи и пиковый или пусковой ток моторов и прочих устройств. Так же он измеряет емкости до 100000мкФ, напряжение, сопротивление, частоту до 10МГц, температуру до 1000С. Прозвонка без задержки.

Упаковка

Клещи приходят в коробке, внутри которой лежит коробка с прибором.
Внешняя коробка обычная, почтовая и предохраняет внутреннюю брендированную от повреждений. Внутренняя коробка невзрачная, просто серая коробка с параметрами.
Я купил эти клещи первый раз, потом потерял рюкзак с инструментом и клещами, купил повторно — теперь у меня две коробки. Они чуть отличаются.
На коробке есть таблица с основными параметрами, видно что эта версия клещей самая продвинутая.

Комплектация

В коробке лежит синтетический чехол, в котором лежат клещи, инструкция, щупы обычные и щуп для измерения температуры.
Чехол синтетика, он не жесткий — это плохо. Но и не тряпочный или дермантиновый, которые развалятся через полгода-год. Материал чехла — плотная синтетика, в нем удобно хранить прибор и щупы.

Длина щупов 1.2 метра. На щупах написано до 1000В и 20А, но нет смысла измерять их сопротивление — все равно прибор измеряет ток только бесконтактным методом.
И щупы и корпус прибора на 7 баллов из 10.

Инструкция нормальная, не кривая ксерокопия, но и не глянцевая цветная книжка, как у некоторых брендов. Все на английском, русского нет.
Она же есть в PDF

Размеры

Клещи большие, в длину 23см, ширина 7см.
Нижняя часть обрезинена, в моей руке лежат удобно.
Зев клещей для обхвата проводника для бесконтактного измерения тока раскрывается до 4 см.
По таблице диаметр кабеля сечением 400 квадратов составляет 22мм, при этом ток по этому кабелю допускается до 800А. Клещи могут измерять до 1000А, реально показывают и больше, поэтому 4см раскрытия зева им пригодятся.

Управление

Режимы клещей переключаются диском, фиксация позиции на режиме нормальная, не сбоит и не болтается. Когда колесо находится в вернем положении, клещи выключены. При включении клещи подают одиночный звуковой сигнал. Если при этом не нажимать кнопки и не переключать режимы, то они отключатся через 15 минут. Ну и стандартная опция — можно убрать автовыключение если при при включении зажать кнопка select. Клещи издают 4 звуковых сигнала и не выключаются черех 15 минут, а только пищат, напоминая о себе.
На передней части есть 5 резиновых кнопок. Верхняя замораживает показания, hold. Если ее держать 2 сек, то включается подсветка. Ниже кнопки выбора режима измерения.
Подсветка ровная, работает секунд 15.

Измерения тока

Эти клещи могут измерять токи только бесконтактным методом. У них есть два диапазона измерения — 600А и 1000А, измеряют и постоянный и переменный ток. Большая часть клещей, которые я тестировал, при превышении верхнего порога измерений показывают OL. Эти же клещи, первые на моей памяти, продолжают показывать ток, если он выше 1000А. При этом они могут измерять максимальный, минимальный, разницу токов и даже пусковой ток.
В этом режиме кнопка SELECTпереключает постоянку/переменку.
Короткое нажатие на MAX/MIN переключает между 3 режимами max / min / max-min. Долгое нажатие на эту же кнопку возвращает в режим отображения показаний в реальном времени.
Кнопка REL обнуляет показания в режиме постоянного и переменного тока, это особенно важно сделать перед измерением постоянного тока.
Ну и эта же кнопка при удержании больше 2 секунд включает INRUSH, то есть измерения пусковых или пиковых токов. Повтороное короткое нажатие на эту кнопку обнуляет показания пикового тока, чтоб можно было произвести повторное измерение. INRUSH работает только в режиме измерения переменных токов, но никто не мешает измерить пусковые токи моторов, которые питаются постоянным током.

Переменный ток

Клещи видят минимальный ток от 0,5А, но при этом показывают 0,3А. Ниже 0,5А показывают просто ноль.
Ток 1А показывают лучше
Проверил точность от 5А и до 250А

Можно посмотреть максимальный и пиковый ток вторички точечной сварки.

Постоянный ток

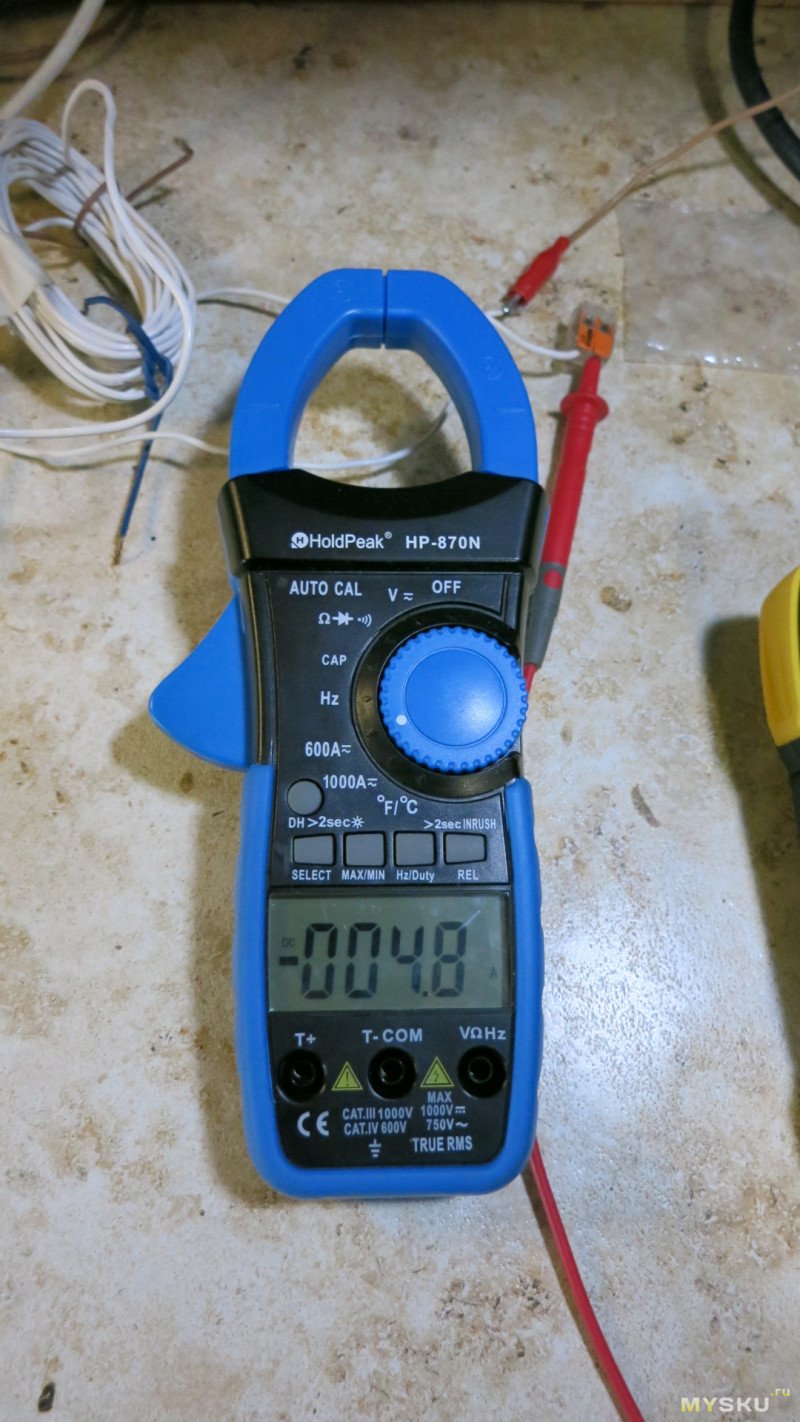

При переключении на постоянный ток клещи показывают -4,8А и нужно сбросить их в ноль возле измеряемого провода кнопкой REL

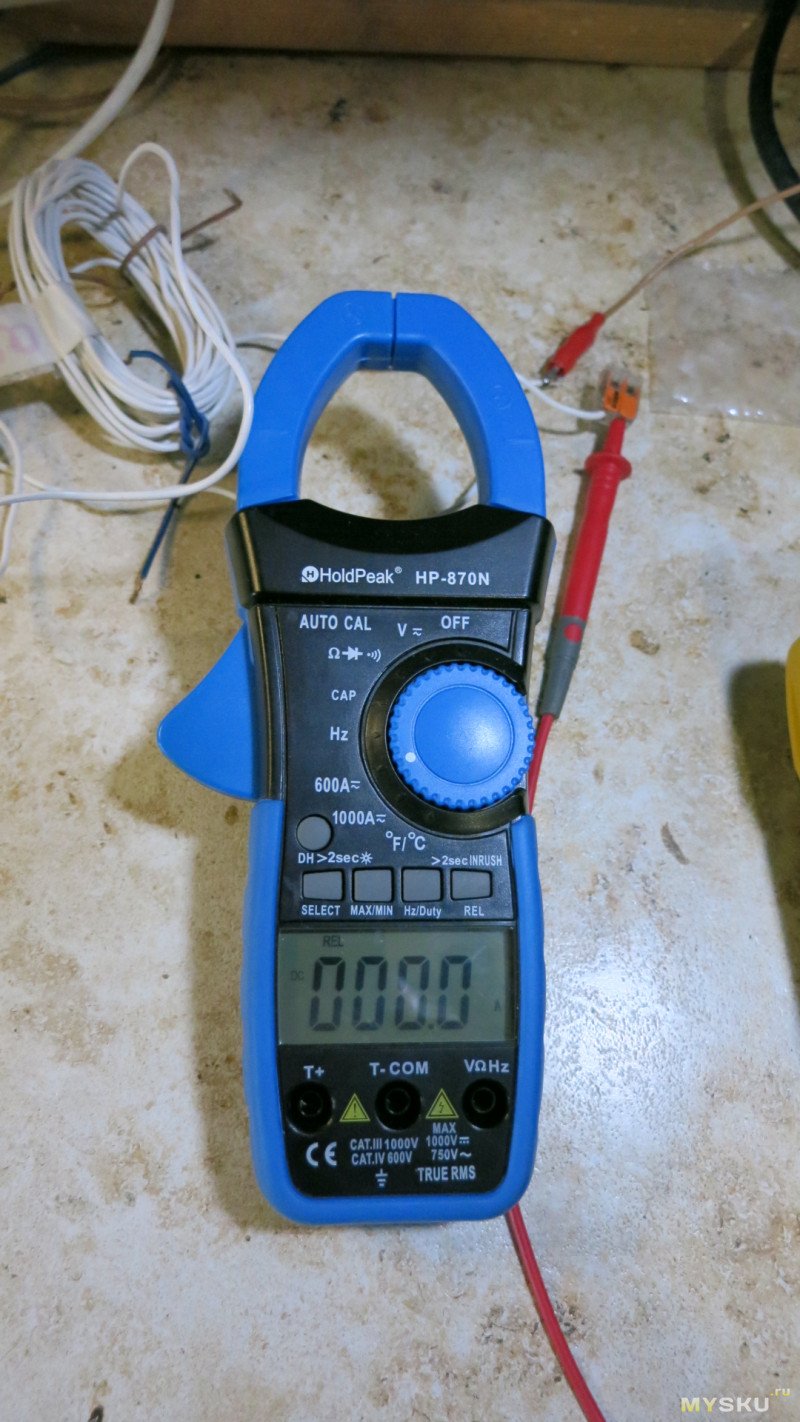

После этого можно измерять ток.


На постоянке нижний предел обнаружения меньше, видят токи от 0,1А и показывает точнее, чем на переменке.

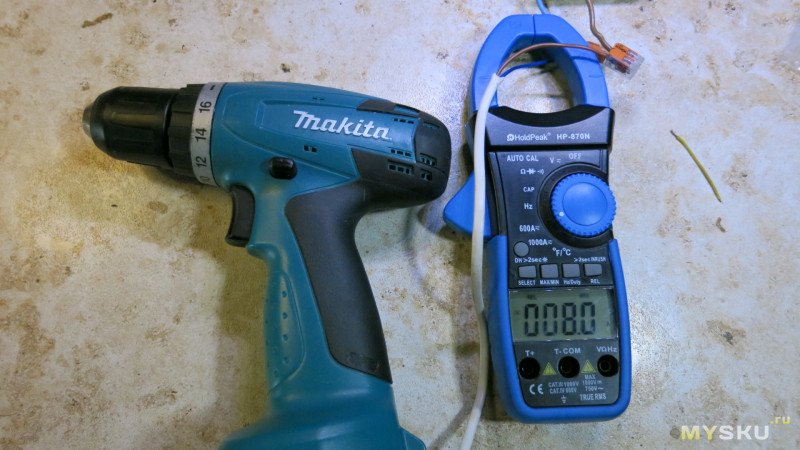

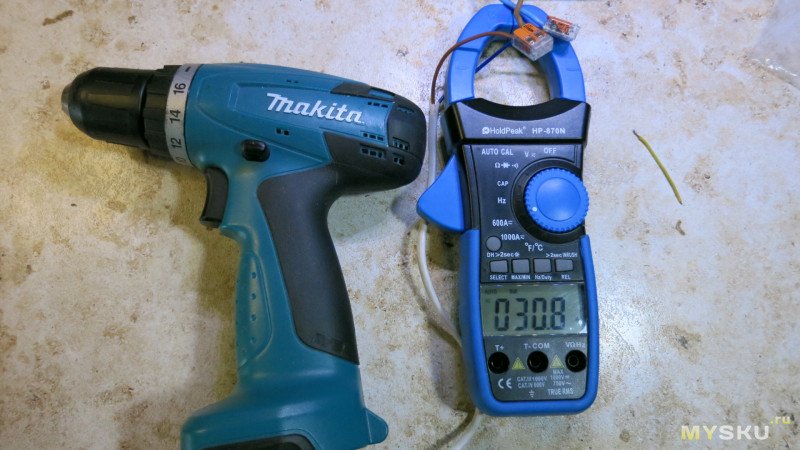

Можно посмотреть ток холостого хода шуруповерта,
максимальный и пусковой.

Напряжения

Переменка.
Сравниваю показания с прибором с большим числом отсчетов

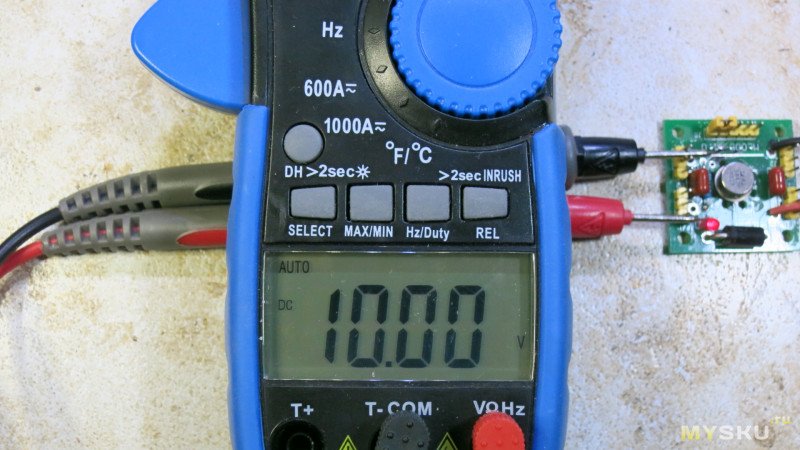

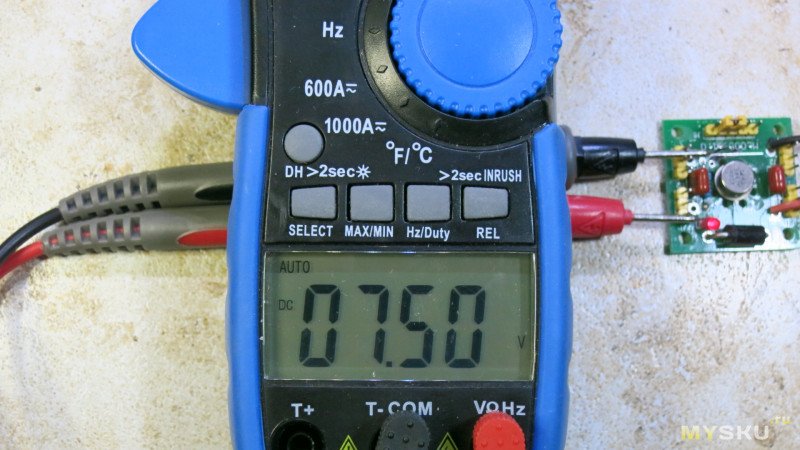

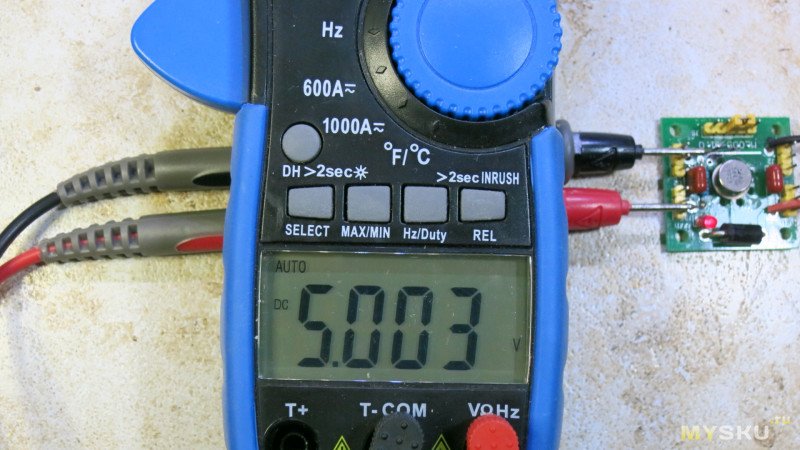

Постоянка. Проверяю напряжения 2,5-10В с помощью ИОН.

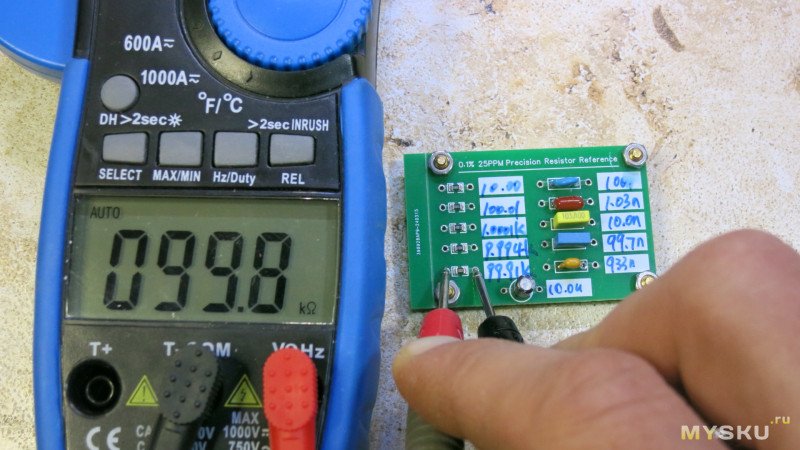

Сопротивление

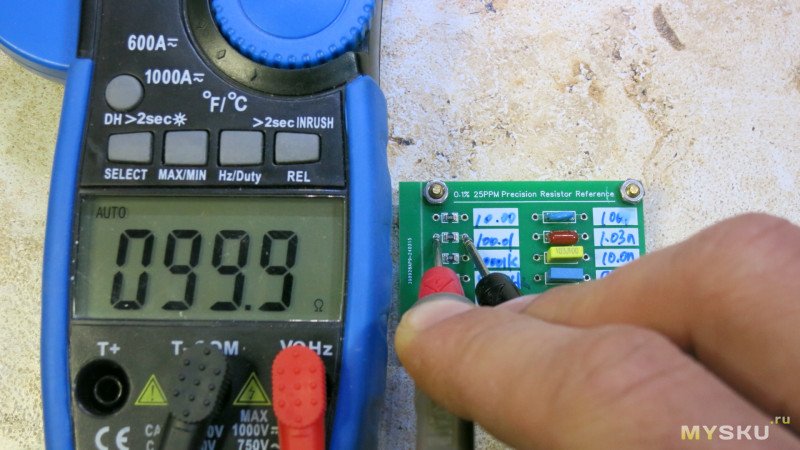

При замкнутых щупах показал все нули, сопротивление показывает почти идеально:

Прозвонка, диоды,

Напряжение прозвонки 1 вольт.
Прозвонка без задержки до и после касания. Если при прозвонке измерить сопротивление 10 ом, то пищит и показывает 9,6Ом.
Пищит до 50 Ом, выше просто показывает сопротивление до 100 Ом, но не пищит.

Напряжение проверки диодов 3,2В, ток проверки диодов 1,15мА.

Емкость

Емкости показывает не так точно, как сопротивления. На малых емкостях, возможно, сказывается влияние щупов.

Емкость в 4700 мкФ измеряет секунд 10 — быстро.
Емкость в 100000 мкФ измеряет секунд 30, это верхний предел емкости для этого прибора. Но немногие приборы могут измерить емкость этого конденсатора, размером с литровую банку.

Частота

Частоту показывает где-то от 1,5 Гц.

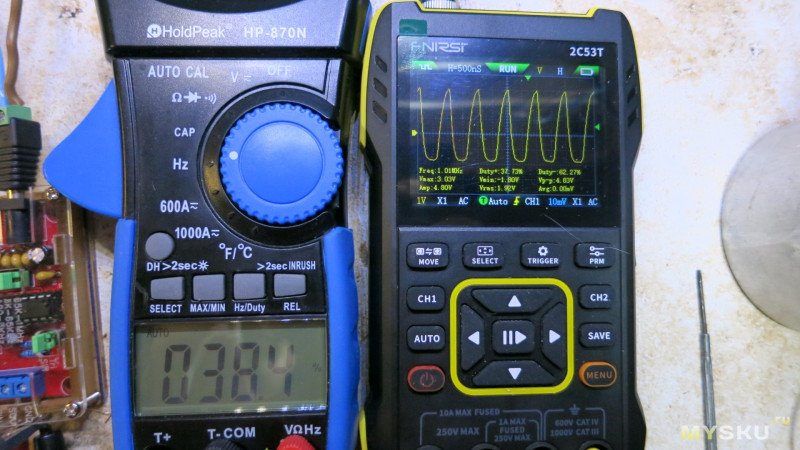

На фото ниже частота 1МГц и коэффициент заполнения 38,4% — осциллограф показал 37,7%

Температура

В комплекте с клещами идет термопара, по виду она отличается от распространенных термопар с капелькой на конце.
В режиме C/F если термопара не включена в гнездо Т+, то показывает температуру клещей.
Температура воды со льдом
Температура в кипящем чайнике

Измерения пиковых токов

Прибор может измерять пиковые токи. Этот режим активируется нажатием кнопки REL на 2 секунды.
Работает только в режиме измерения переменки. Повторное короткое нажатие на REL сбрасывает показания пикового тока в ноль.
Но непонятно, как он измеряет.
Выше я показывал пиковый, он же пусковой ток мотора шуруповерта.
То есть можно измерить пусковой ток и потребителей постоянного тока, просто нужно переключить клещи в переменку. Все равно они измеряют короткий всплеск. Насколько короткий — это вопрос.
Подключаю к вторичке точечной сварки цифровой шунт. Точность этого шунта я показывал в этом обзоре. в разделе «точность». Если кратко — то показывает нормально.
Ставлю минимальные параметры, 01-30. Шунт показывает RMS 0.73кА и пик 1кА. Клещи показывают 339А
ну допустим, клещи усредняют.
Увеличиваю(условно) «ток» до 50, шунт показал пик 1,4кА и клещи 600А. Если сравнить с прошлым разом с 01-30, то пик на шунте вырос в 1,4 раза. Показания на клещах же выросли почти в 2 раза. Не понятно.
Ставлю 01-99, это один импульс 20мс.

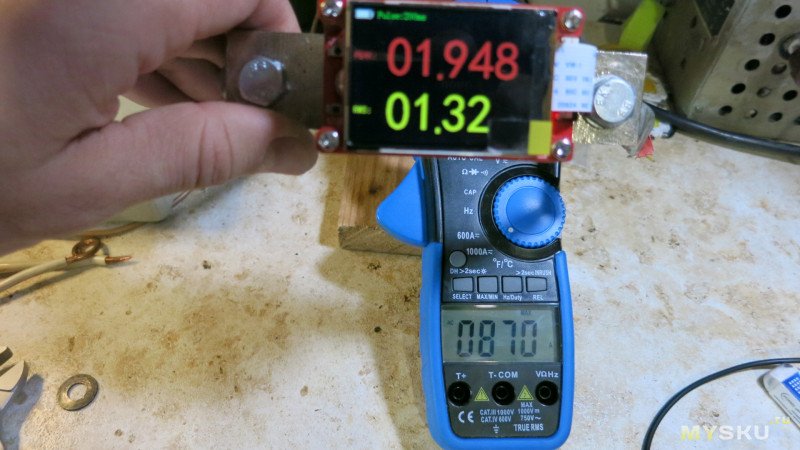

На шунте в левом верхнем углу видна длительность импульса 21мс, пик 1,94кА, RMS 1,34кА. Клещи 0,948кА

Увеличиваю время до 02, то есть до 40мс. Шунт показал примерно те же цифры, пик 1,93кА, RMS 1.34кА. Клещи увеличили до 1.240кА.

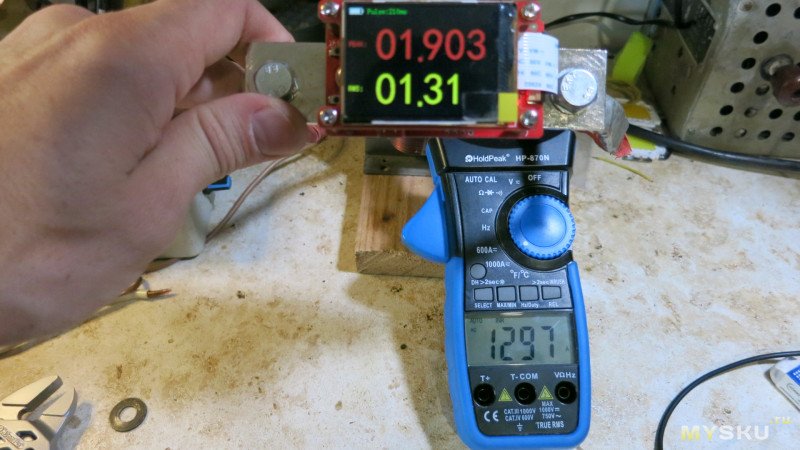

Увеличиваю длительность импульса еще, до 03, что равно 60мс. На шунте то же самое, на клещах ток вырос с 1.240 до 1,315кА.

Дальнейшее увеличение времени не ведет к увеличению показаний тока на клещах. Они даже чуть падают, возможно из-за нагрева вторички.
Показания на шунте тоже чуть уменьшаются.


Через полчаса попробовал импульс 05-99, клещи снова показали 1,3кА. Значит дело было в нагреве вторички.
Получается что клещи суммируют ток за время около 50мс и показывают RMS тока за это время.
Это не совсем пик, но это лучше, чем функция max в этом и других мультиметрах.

Разборка

Прибор питается от 9-вольтовой батареи типа «крона». Я поставил литиевый 2S аккумулятор.
Задняя крышка держится на винте, винт вкручивается в металлическую втулку.

Чтоб разобрать клещи, нужно открутить 3 винта на задней крышке.
Внутри все красиво.

Процессор — не клякса. DTH0661L

На нижней части есть гребенка контактов, к которой ничего не припаяно. Первое время, когда появились эти клещи, была вариант с дополнительным экраном внизу. На этот вариант даже был обзор на муське. Вроде бы неплохо, если клещи висят высоко в щитке — показания тока можно посмотреть по нижнему экрану. Может сюда можно припаять второй экран. Проверять это, конечно, я не буду.

Фото из старого обзора

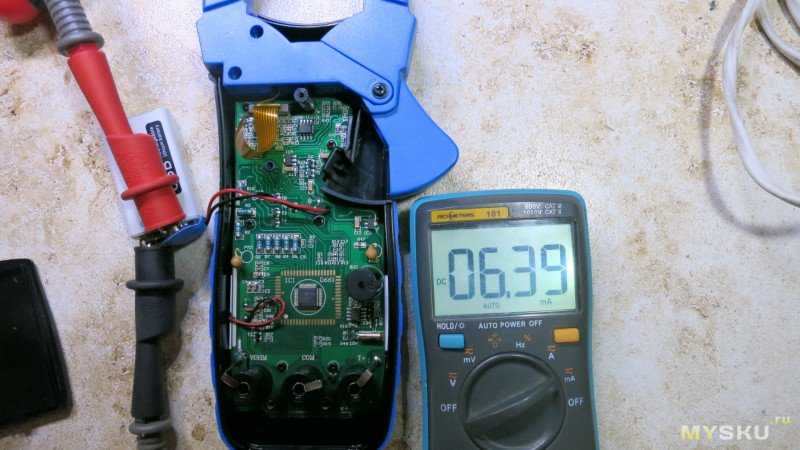

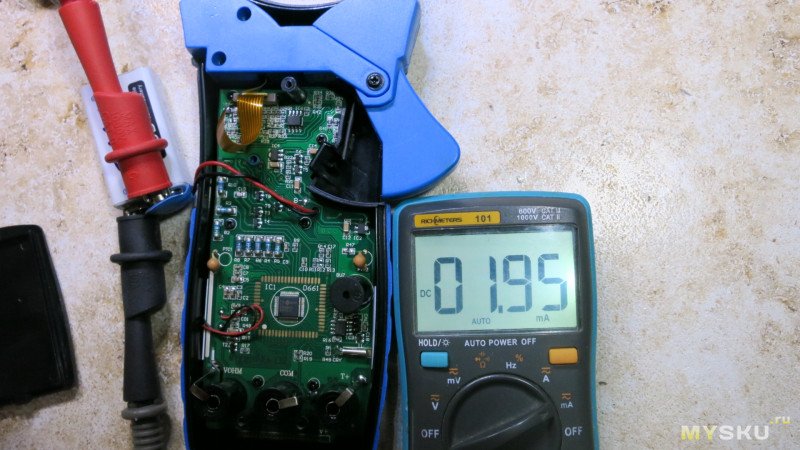

Потребление прибора около 1,5-2мА. При включенной подсветке потребление около 9мА.
В режиме измерения тока потребление вырастает до 6мА.

Итог

Мне эти токовые клещи нравятся. Брал их для измерения больших токов, они не пасуют перед токами 1000А и больше, не показывают OL. При этом могут показать пусковой ток, могут неплохо измерять постоянные токи от 100мА. Нет лишнего, типа бесконтактного определения проводки в стене. Порадовала скорость измерения емкостей и то, что они измерили емкость в 100 000 мкФ.
Ну и в целом неплохая точность и 6000 отсчетов радуют. Нормальная прозвонка без задержек. Экран не очень контрастен под некоторыми улами, но это расплата за низкое потребление. Питание от 9 вольт вроде недостаток, но это просто решается литиевой кроной. Неплохой чехол, в котором удобно хранить прибор и щупы. Корпус и коробка выглядят не так гламурно, как у фнирси, но зато я думаю, что если они упадут из щитка, то не сломаются.

Куплено за свои, как писал в начале, даже два раза.
P. S. Пальцы под обзором это оценка обзора, а не товара.
