Кронообразный (6F22) литиевый аккумулятор Daweikala 9В/300мАч с зарядкой от usb/type C.

- Цена: 343р
- Перейти в магазин
Недавно попались подозрительно дешевые литиевые кроно-подобные аккумуляторы, этот на момент покупки в конце января обошелся в 211р. В лоте есть два варианта — обозначенный как 300mAh и как 6900mAh. Взят был чуть более дешевый «300», а приехал «6900», никаких отдельных изображений «300» там нет, так что есть подозрение, что они попросту одинаковые. Рядом вылезает кучка предложений одноименных «6600/200», «6800/350» итп. Похоже вторая цифра — это их реальная емкость, хотя в характеристиках указана большая.
upd. пара лотов, где цена чуть выше ~220:
https://aliexpress.ru/item/1005007445310914.html
https://aliexpress.ru/item/1005008173466853.html
Приехал в пакетике из вспененного материала внутри пупырчатого почтового, в комплекте с коротким A->C кабелем, без повреждений.
Комплект:
Вид и надписи с разных сторон:




Прощупывание корпуса показывает, что там много свободного места, элемент заметно тоньше корпуса.
Кабель двухпроводный, только питание, длинна 25см (30 включая разьемы)

Масса аккумулятора 21.8г, размеры 45.5(48 с контактами)*26.0*16.2мм, напряжение без нагрузки 9.15В, из чего следует что перед нами аккумулятор состоящий из одного литиевого элемента и повышающего преобразователя.

Есть светодиодный индикатор заряда, красный в процессе и зеленый после окончания, при этом ток резко падает с 70-80 до пары мА.

Попытка разряда для замера емкости с помощью imax b6 не получилась, imax сразу ругался на отключение батареи, а на его выходе было явно завышенное напряжение. Похоже преобразователь аккумулятора при кратковременной подаче повышенного напряжения отключался, хорошо хоть не сгорел.
Для замеров в обе стороны приспособил fnb48s с внешним питанием.
Заряд осуществляется током ~650мА и занял 2 часа, за это время аккумулятор принял 1.07Ач/5.4Втч, вторая попытка, после разряда 100мА — 1.10Ач/5.5Втч.
Судя по зависимости от напряжения использован линейный зарядник сродни tp4056. Для проверки заряд при пониженном до 4.5В напряжении, в мАч получилось тоже самое, 1.07Ач но 4.8Втч и чуть дольше:


Замеры зависимости тока от напряжения в начале заряда полностью разряженного аккумулятора — при слишком низком напряжении тока падает, при высоком тоже начинает падать, между — стабильный:

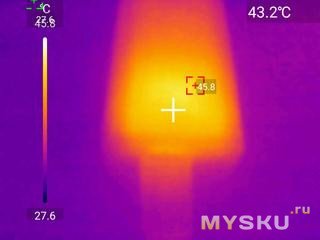

Во время заряда выходные контакты сильно нагреваются, особенно минусовой, до 75C.
Умеет работать с C->C кабелем в обеих ориентациях, т.е. контакты cc подтянуты резисторами.
Зависимости выходного напряжения от тока нагрузки у полностью заряженного — начиная с ~370мА напряжение падает, при этом сильно греется уже плюсовой контакт.

Разряд током в 300мА показал емкость в 310мАч/2.7Втч, в конце заряда никаких ступенек для индикации разряда обнаружено не было, но в самом конце напряжение плавно снижается, после чего отключается. Далее без отключения нагрузки следует серия попыток включится.
Нагрев контакта достиг 70C:

Графики напряжения разряда+отданной емкости (целиком, завершающий спад подробнее, попытки включения), это был отдельный от предыдущего замера разряд тоже током в 300мА:



Разряд током в 100мА показал емкость в 330мАч/2.95Втч — почти без изменений.
Защита от кз есть, но цепи в 300мОм недостаточно, выдает ток чуть выше 3А, за пару секунд не сгорает, выход не отключает. А вот при 60мОм отключается и оживает после снятия нагрузки (причем даже подключенный вольтметр со входным ~10МОм его не «отпускает»).
Может работать как ибп, но такой режим будет изнашивать аккумулятор и выходной ток нужно дополнительно ограничивать.
Про саморазряд без потрошения или длительной проверки что-то сказать сложно, обычно он у подобных конструкций достаточно велик и расходует всю емкость за несколько месяцев.
Пульсации без нагрузки — низкочастотные:
ток 100мА — ~40мВ с «иголками» до 80мВ
300мА — ~80мВ, иголки до 140мВ
500мА — 150мВ, иголки до 300мВ
кстати, если выставить развертку в 1мкс, то иголки полностью «сливаются с пейзажем».



элемент 102535/1000мАч
xb5332 — bms со встроенными ключами
asc4056 — линейный зарядник лития
L413 — по идее повышающий преобразователь, тип не нашел
Y2 — похоже на SS8550, pnp транзистор, хотя из зала настаивают что это неведомый повышающий преобразователь
Что можно подытожить? Емкость небольшая, мощность небольшая, цена тоже небольшая — баланс соблюден. Если элемент за пару лет не сдохнет, будет хорошо.
upd. пара лотов, где цена чуть выше ~220:
https://aliexpress.ru/item/1005007445310914.html
https://aliexpress.ru/item/1005008173466853.html
Приехал в пакетике из вспененного материала внутри пупырчатого почтового, в комплекте с коротким A->C кабелем, без повреждений.






Прощупывание корпуса показывает, что там много свободного места, элемент заметно тоньше корпуса.
Кабель двухпроводный, только питание, длинна 25см (30 включая разьемы)

Масса аккумулятора 21.8г, размеры 45.5(48 с контактами)*26.0*16.2мм, напряжение без нагрузки 9.15В, из чего следует что перед нами аккумулятор состоящий из одного литиевого элемента и повышающего преобразователя.



Попытка разряда для замера емкости с помощью imax b6 не получилась, imax сразу ругался на отключение батареи, а на его выходе было явно завышенное напряжение. Похоже преобразователь аккумулятора при кратковременной подаче повышенного напряжения отключался, хорошо хоть не сгорел.
Для замеров в обе стороны приспособил fnb48s с внешним питанием.
Заряд осуществляется током ~650мА и занял 2 часа, за это время аккумулятор принял 1.07Ач/5.4Втч, вторая попытка, после разряда 100мА — 1.10Ач/5.5Втч.



Замеры зависимости тока от напряжения в начале заряда полностью разряженного аккумулятора — при слишком низком напряжении тока падает, при высоком тоже начинает падать, между — стабильный:


Зависимости выходного напряжения от тока нагрузки у полностью заряженного — начиная с ~370мА напряжение падает, при этом сильно греется уже плюсовой контакт.

Разряд током в 300мА показал емкость в 310мАч/2.7Втч, в конце заряда никаких ступенек для индикации разряда обнаружено не было, но в самом конце напряжение плавно снижается, после чего отключается. Далее без отключения нагрузки следует серия попыток включится.


Графики напряжения разряда+отданной емкости (целиком, завершающий спад подробнее, попытки включения), это был отдельный от предыдущего замера разряд тоже током в 300мА:



Разряд током в 100мА показал емкость в 330мАч/2.95Втч — почти без изменений.

Защита от кз есть, но цепи в 300мОм недостаточно, выдает ток чуть выше 3А, за пару секунд не сгорает, выход не отключает. А вот при 60мОм отключается и оживает после снятия нагрузки (причем даже подключенный вольтметр со входным ~10МОм его не «отпускает»).
Может работать как ибп, но такой режим будет изнашивать аккумулятор и выходной ток нужно дополнительно ограничивать.
Про саморазряд без потрошения или длительной проверки что-то сказать сложно, обычно он у подобных конструкций достаточно велик и расходует всю емкость за несколько месяцев.
Пульсации без нагрузки — низкочастотные:




upd. потроха из отзывов на али




xb5332 — bms со встроенными ключами
asc4056 — линейный зарядник лития
L413 — по идее повышающий преобразователь, тип не нашел
Y2 — похоже на SS8550, pnp транзистор, хотя из зала настаивают что это неведомый повышающий преобразователь
Что можно подытожить? Емкость небольшая, мощность небольшая, цена тоже небольшая — баланс соблюден. Если элемент за пару лет не сдохнет, будет хорошо.
