FNIRSI DST-210: измеритель 3-в-1 с крутилкой

  1. Цена: 4829 ₽ с купоном
  2. Перейти в магазин
Универсальные портативные измерители 3-в-1 (осциллограф, генератор и мультиметр) набирают популярность. Это удобное решение для быстрой диагностики и ремонта электроники. У вездесущей китайской компании FNIRSI опять новинка. Бюджетный измеритель DST-201/DST-210 (отличие в полосе одноканального осциллографа 1/10 МГц), с T-RMS мультиметром с управлением традиционным поворотным переключателем. Есть встроенный генератор сигналов на 13 форм до 50 кГц.
Под катом краткий обзор DST-210 (но с разборкой).

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: Универсальный измеритель электрических параметров
Измеряет: T-Rms мультиметр, осциллограф, генератор сигналов
Материалы: пластик, силикон
Экран: цветной TFT 2.8″
Управление: механические кнопки, поворотный селектор
Осциллограф: один канал, 10 МГц, 48 Мвыб/с, +- 400 В
Генератор: 13 форм, 0-50 кГц, 0-3 В
Мультиметр: T-RMS, напряжение, ток, фаза, сопротивление, диоды, прозвонка, емкость, температура
Отсчеты: 19999
Автодиапазон: да
Ток/напряжение: 10 А / 1000 В
Защита: встроена
Входной интерфейс: Type-C, зарядка/подключение к ПК
Питание: встроенный аккумулятор, 3,7 В 3000 мАч
Зарядка: 5 В 1 А
Время работы: 6 часов
Языки меню: китайский, английский
Масса: 300 г.
Размеры корпуса: 177,43×87,47×35 мм
Официальный сайт

Различие версий:

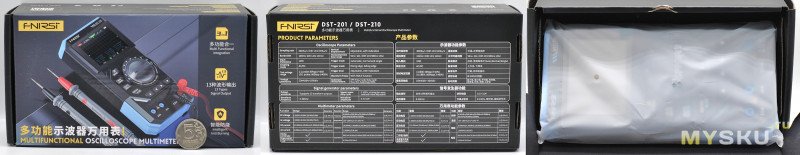

Коммерческая упаковка DST-210:
Изготовлен товар в Китае.

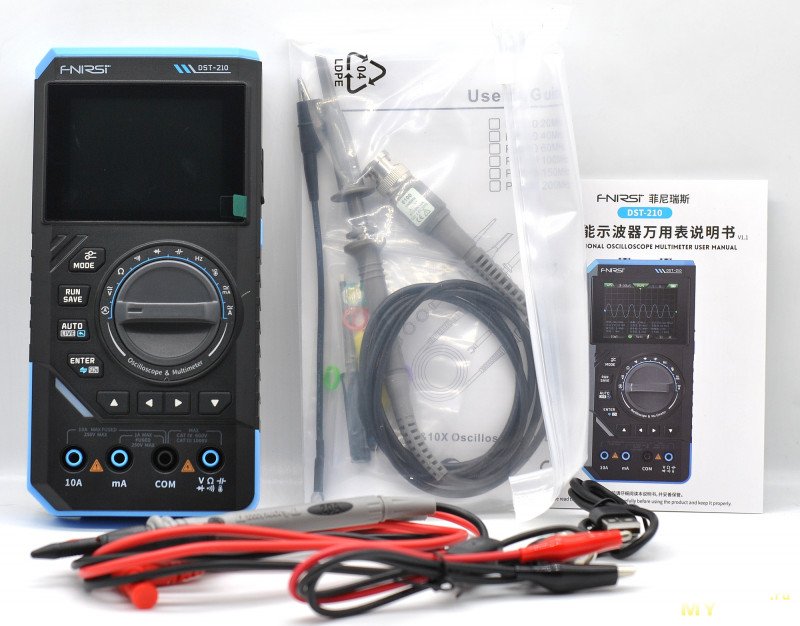

Комплектация типовая для измерителей этого бренда:
  • Измеритель 3-в-1 DST-210
  • Щуп осциллографа с делителем Р6100
  • Зарядный/для подключения к ПК кабель Type-C
  • Щупы для мультиметра CATIII 1 метр с иголками
  • Щупы с зажимами «крокодил» для генератора
  • Руководство пользователя (русского нет)
Изоляция щупов для мультиметра могла бы быть и более гибкой. А так похоже на другие продукты FNIRSI. Кейса для хранения нет.

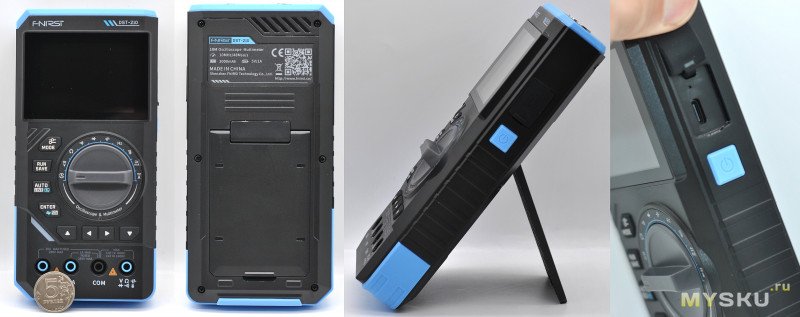

Внешний вид

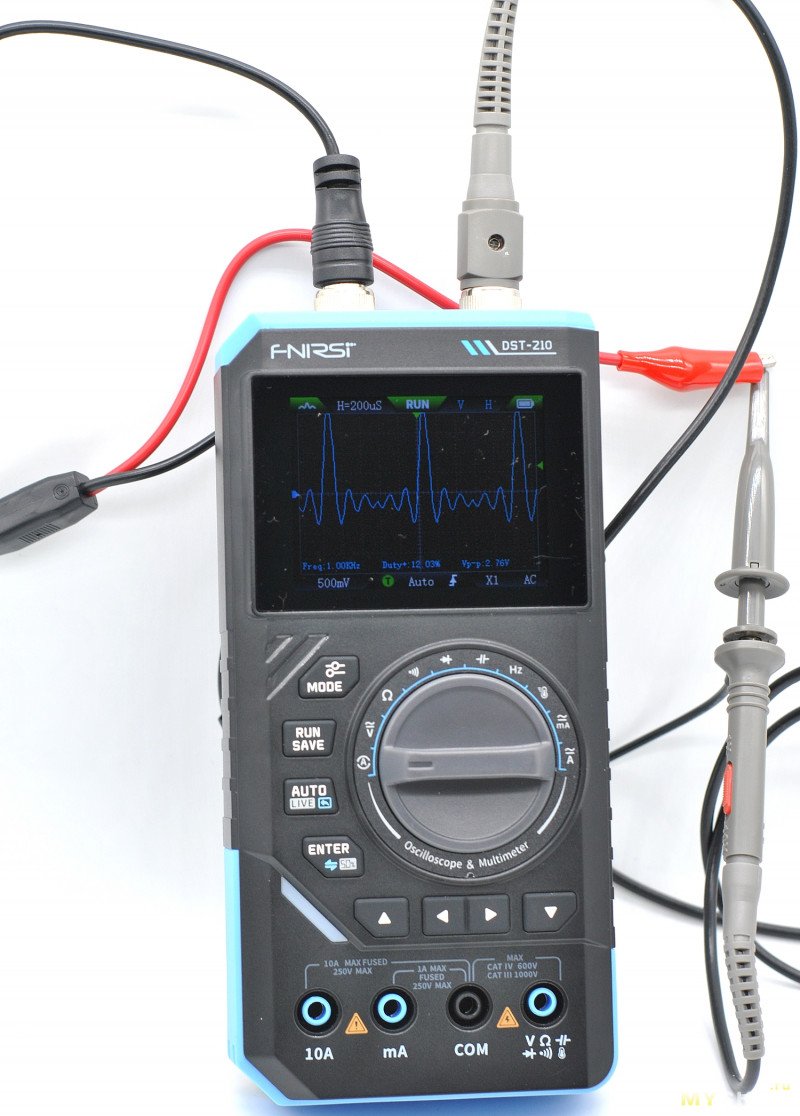

Прибор оснащен крупным селектором (многим это удобнее кнопок и сенсоров) для мультиметра и 8 шт. прорезиненных кнопок для управления. Разбросаны они не особо эргономично (enter просится в центр). Сбоку кнопка включения и разъем Type-C по резиновой заглушкой. Подставку сзади не забыли. Для мультиметра стандартные 4 мм разъемы.
Измеренная масса прибора 296 г.

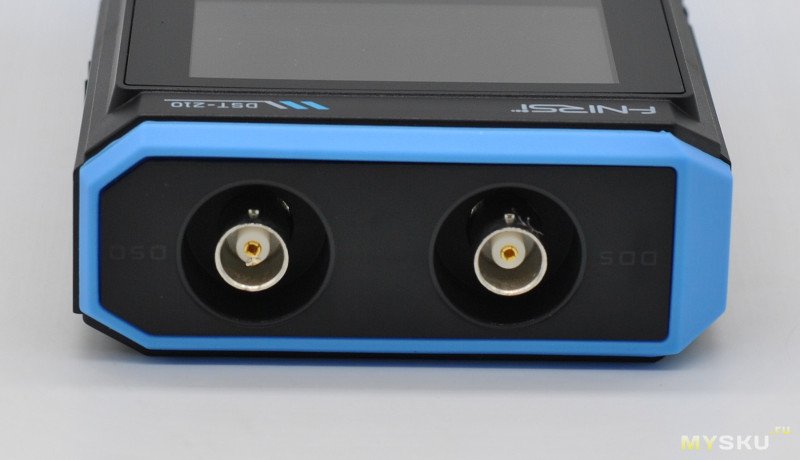

Верхний торец (голубые части из плотной резины, работают как противоударный бампер и не дают скользить на столе):
Тут два разъема BNC для щупов.

Время загрузки 2-3 секунды, перед этим демонстрируется анимированная заставка с логотипом. Языка интерфейса доступно только два: английский или китайский.
Меню прибора разделено на четыре раздела (но можно выбрать, тот в котором будет включиться прибор):
  • Мультиметр
  • Осциллограф
  • Генератор сигналов
  • Настройки
Экран хоть и с глянцевым покрытием, но с приличными углами обзора.

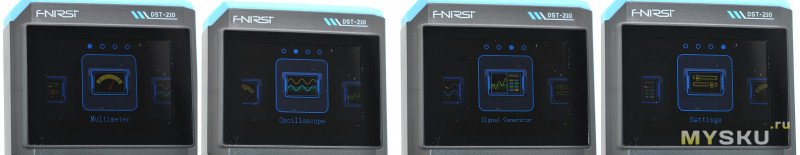

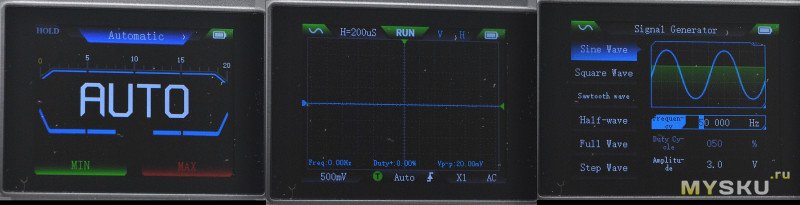

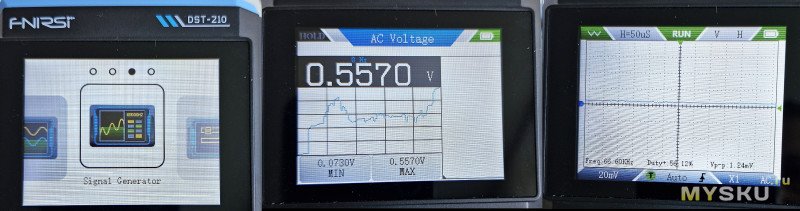

Стартовые экраны каждой функции:
Генератор может работать на свой осциллограф (в фоне):

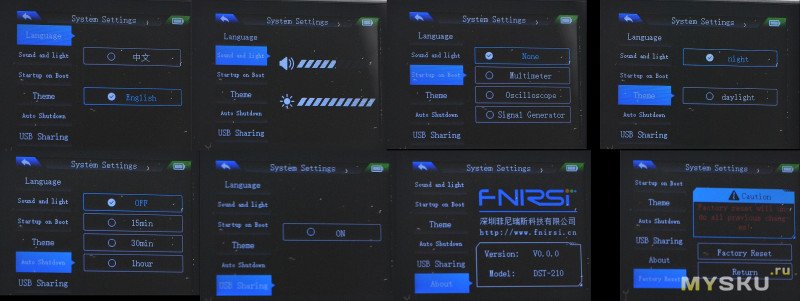

Меню на 8 страниц:
Прибор новый — прошивка еще самая первая (есть шероховатости, о них ниже).
Есть еще светлый режим отображения:

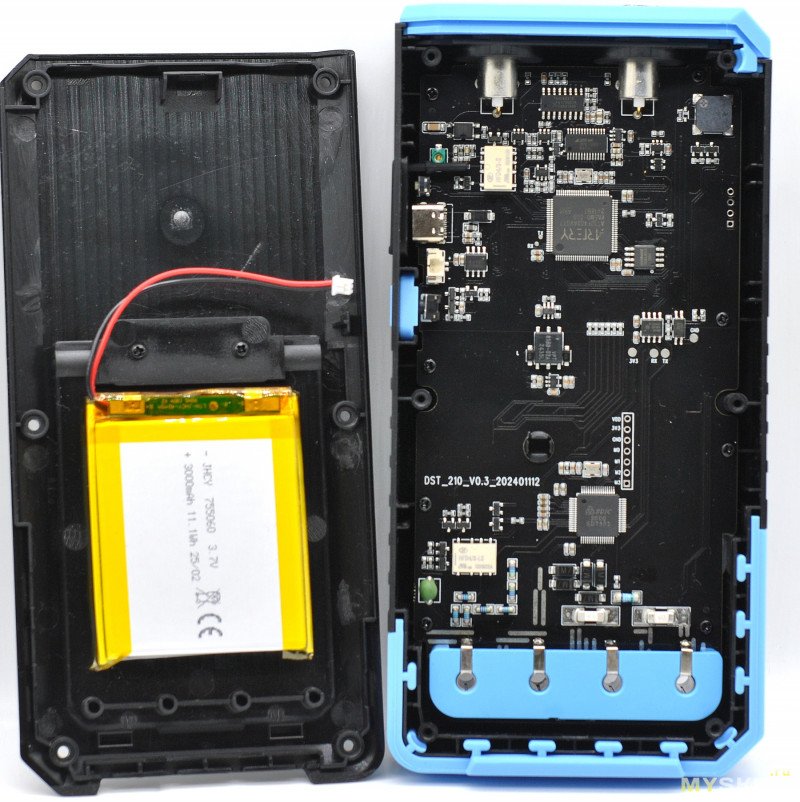

Внутреннее устройство
Корпус собран на 6 винтов и защелки.
Аккумулятор 3 Ач приклеен к задней стенке корпуса. Предохранители для защиты несменные.

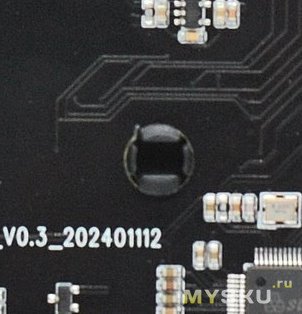

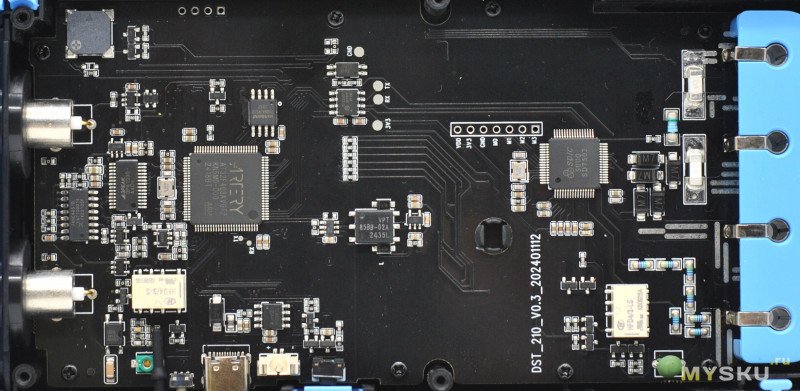

Аппаратная платформа:
Как всегда, у FNIRSI использован 32 бит микроконтроллер Artery. Мультиметр построен на скоростном чипе SD7502. АЦП 3PA1030, асинхронный счетчик 74HC40S.
В работе
Интересно реализован индикатор заряда (+ анимация на экране):

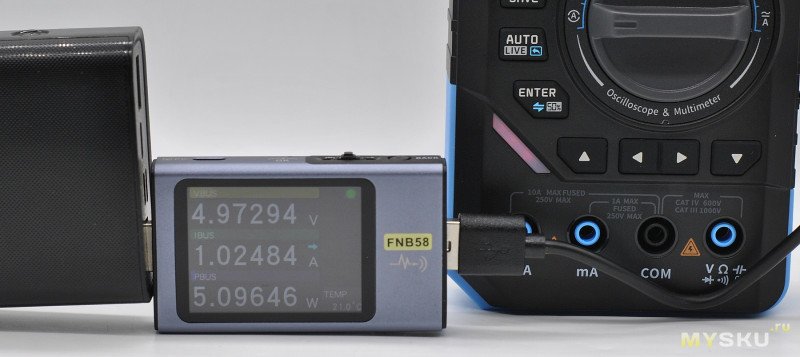

Потребление при работе 0,5 А.
Посмотрим на работу основных функций.
Начнем с одноканального осциллографа.

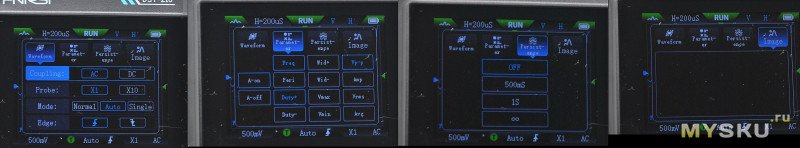

Его настройки:
Есть послесвечение.

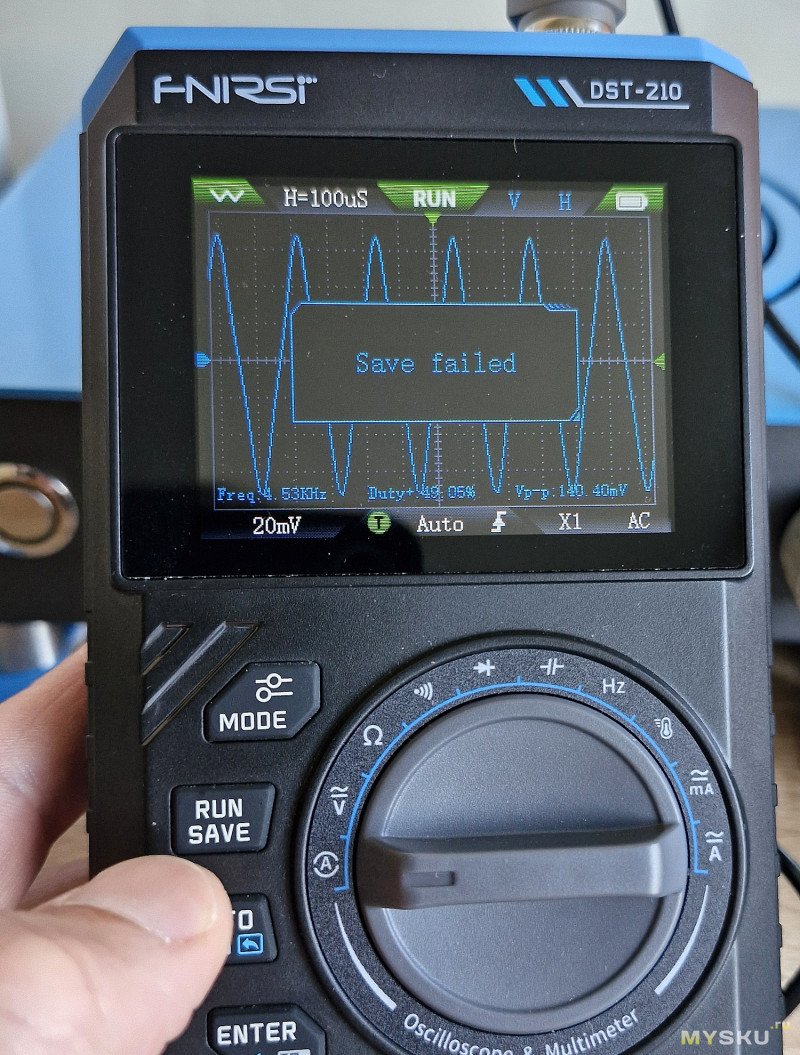

А вот сохранение «скриншотов» не работает:
Хотя при подключении к ПК виден диск 5 Мб. Видимо, нужно ждать новую прошивку.

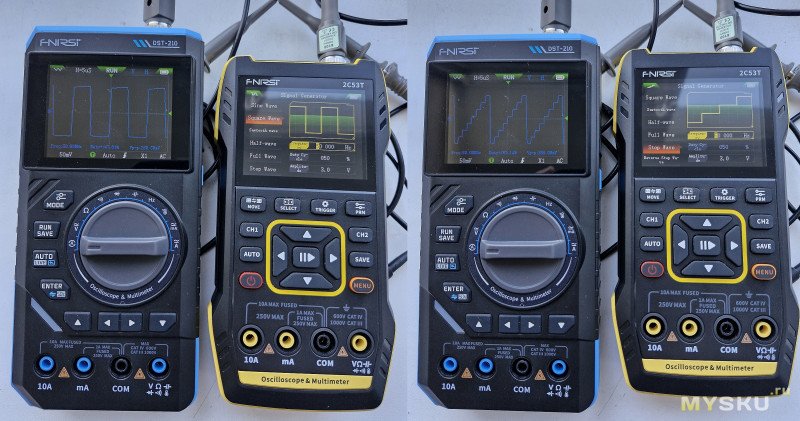

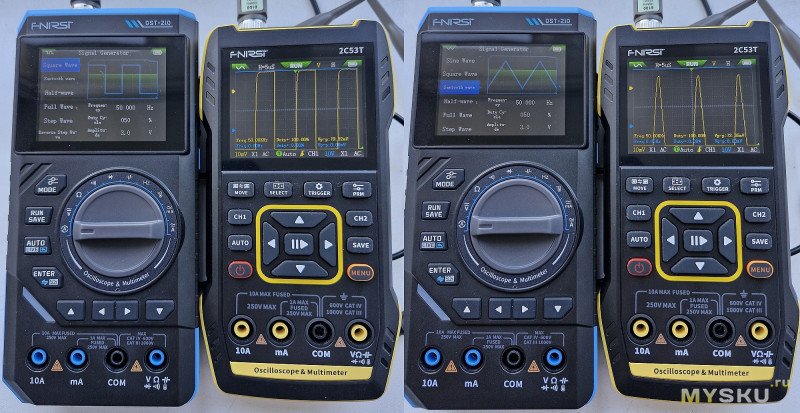

Проверим его с помощью флагманского 2С53T то же от Fnirsi:
Искажения формы сигнала сильно зависит от щупов (у комплектных 6100 уже есть искажения на 30 МГц).

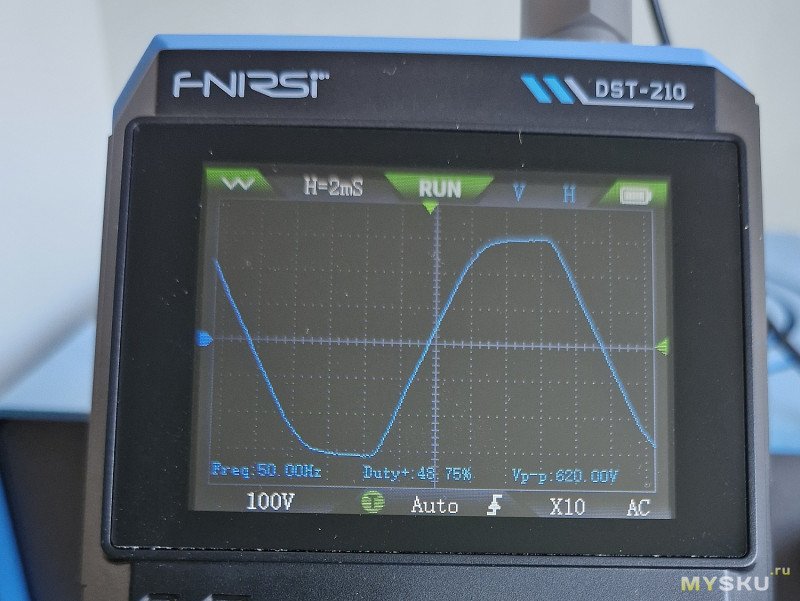

Благодаря делителям можно смотреть форму сигнала в сети 230 В (800Vpp):
У генератора достаточно много форм, включая не типовые, частота до 50 кГц. Амплитуда до 3 В.
И мультиметр:
Первый на селекторе автоматический режим, но он долго думает.

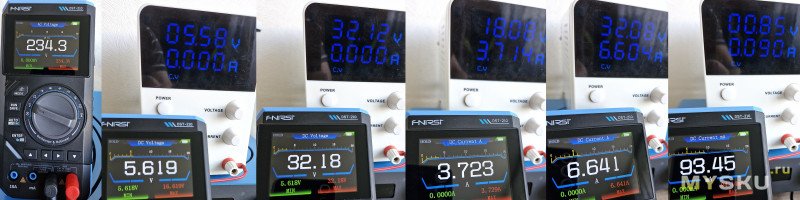

Напряжение (AC/DC) и ток:

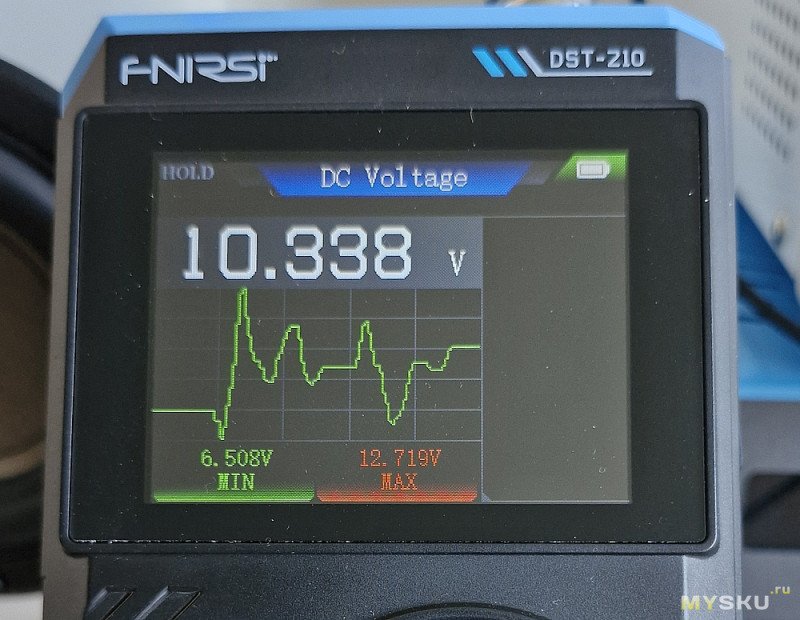

Можно отображать результаты измерений в виде графика:

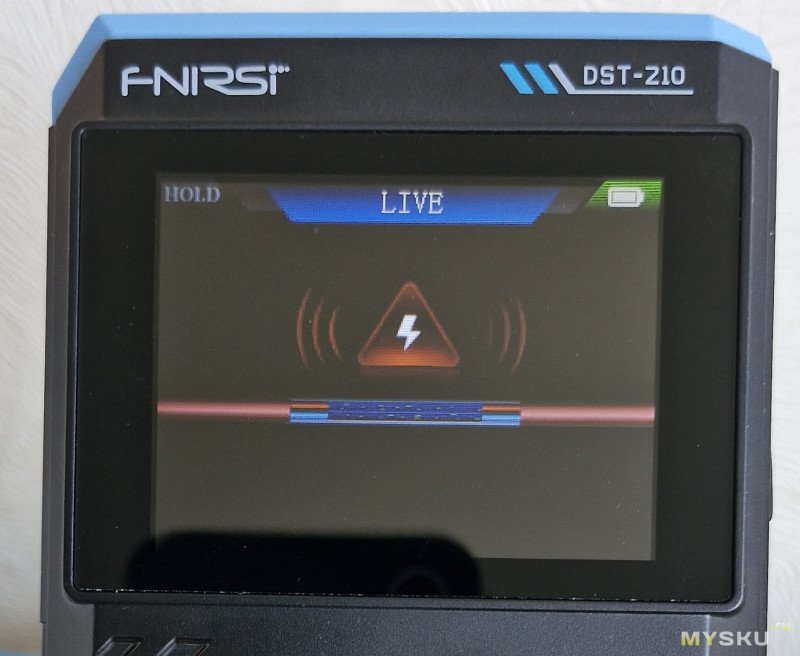

Определяет фазный провод:

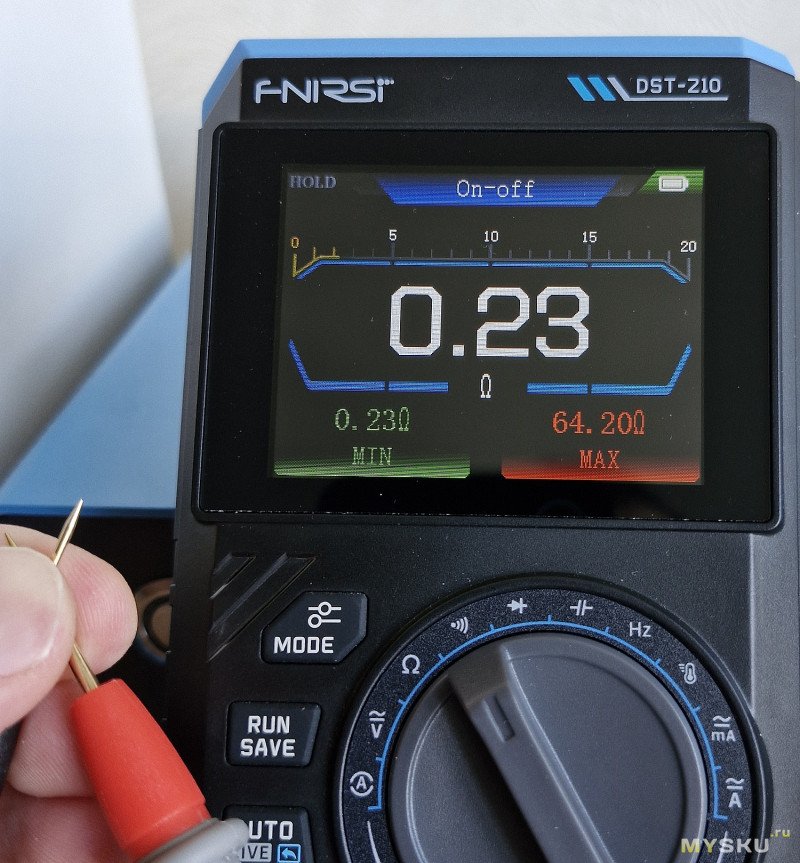

Прозвонка мгновенная, тут все как надо.

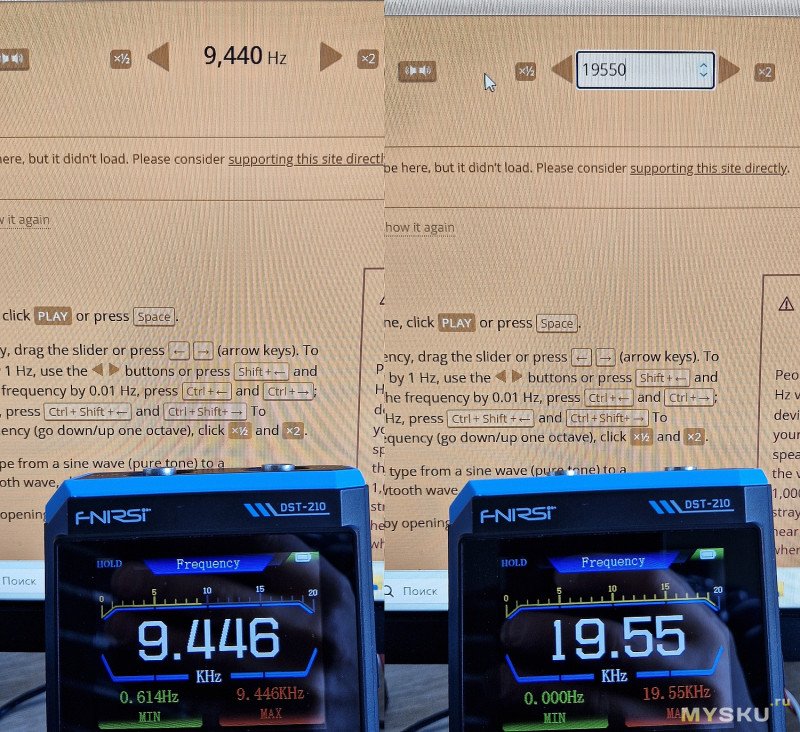

Измерение частоты:

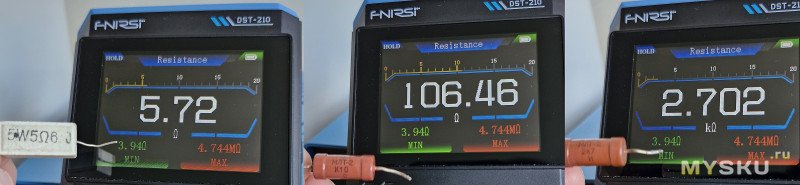

Сопротивление:

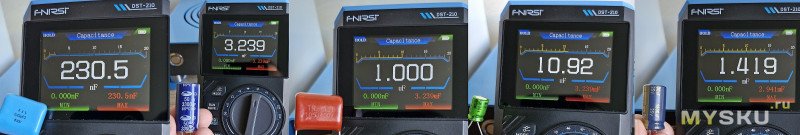

Емкости:

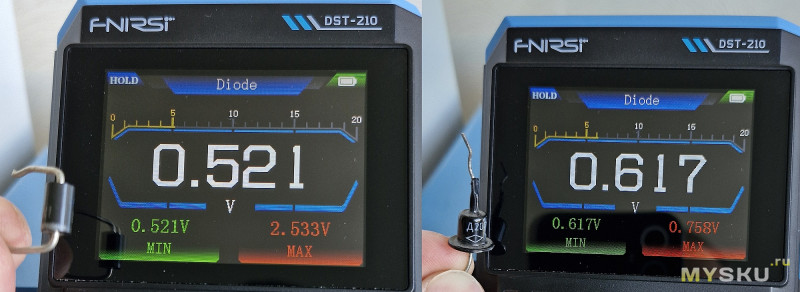

Диоды:

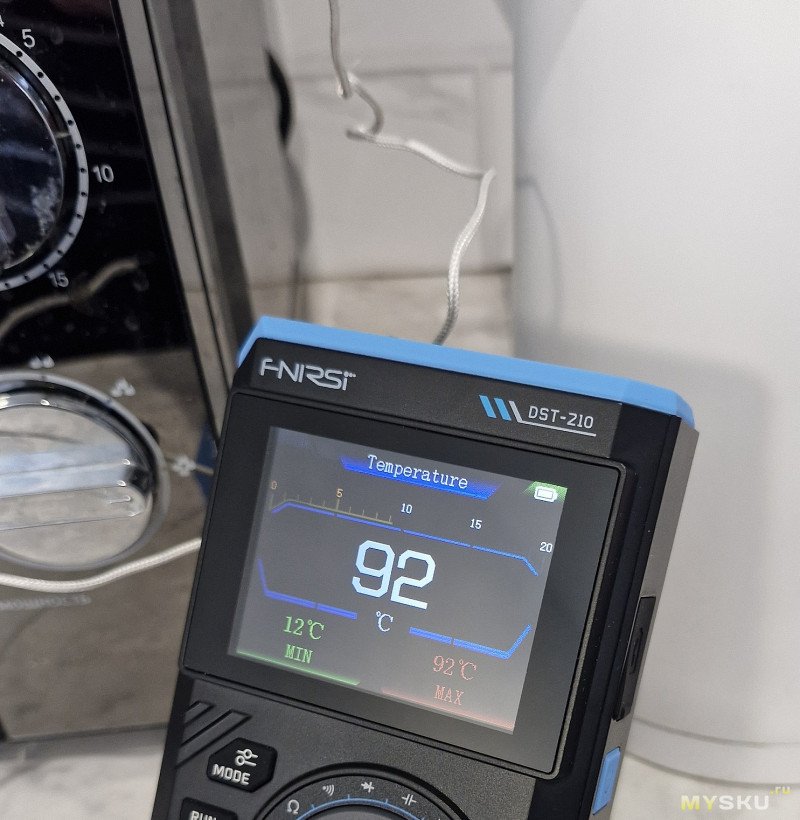

Заявлено измерение температуры от -55 до +1300℃, но термопары в комплекте нет.
С термопарой от мультиметра DMC100 показания температуры занижаются:
Заключение
Несмотря на то, что FNIRSI DST-210 позиционируется как доступный комбайн (осциллограф, генератор и мультиметр) реализованы главные функции достаточно неплохо. Порадовала скорость работы и точность мультиметра и его возможности, осциллограф хоть и 10 МГц, но тоже шустрый. В генераторе целых 13 форм сигналов. Наглядный экран с двумя темами. Вожделенный селектор для мультиметра в измерителях 3-в-1 FNIRSI появился первый раз.
Интересный вариант для начинающих радиолюбителей/ремонтников электроники, чтобы не плодить приборы на рабочем столе, и иметь возможность работать «в поле» (вдалеке от розеток).
Отмечу следующие минусы: Не сохраняет скриншоты осциллографа во внутреннюю память (скорее всего глюк ранней прошивки), нет термопары в комплекте, жесткая оплетка щупов мультиметра, не сменные предохранители внутри.

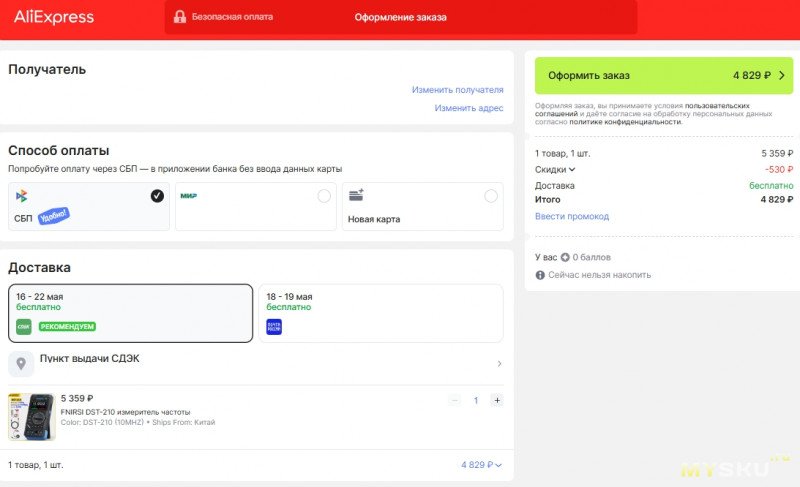

На этот товар действует купон FNSCD114 до 10 мая 2025 г. Цена с ним:
Спасибо за внимание. Удачных покупок!
Планирую купить +6 Добавить в избранное
+35 +46
свернутьразвернуть
Комментарии (33)
RSS
+
avatar
+8
  • dgin
  • 02 мая 2025, 21:09
не сменные предохранители внутри.
перегорел предохранитель — прибор в мусорку. Копроэкономика в действии…
Хорошо б еще сопротивление щупов и шунта на 10А знать… шунта кстати на фото не видно почему-то…
+
avatar
+16
Ну еще можно перепаять, паяльником от фнирси.
+
avatar
-1
  • dgin
  • 03 мая 2025, 13:21
судя по отсутствию маркировки на предохранителях, производитель не предполагает их замену в ремонтной мастерской (или не дай бог пользователем;-)). Если конечно вон те белые штучки возле A и mA гнезд вообще являются предохранителями, а не тупо перемычками…
+
avatar
0
Величина измеряемого тока известна, думаю можно подобрать.
+
avatar
+1
  • JohnK
  • 03 мая 2025, 18:07
Они самые. Вполне заменяемые. Даже на фото видно: 1А и 16А. При желании можно поставить держатели для таких предохранителей, продаются.
+
avatar
+1
Там вообще заявка на CAT IV@600V. Что вообще удивительно, так как должны быть недетские предохранители и защита от перекрытия компонентов при аварийной ситуации. Большинство мультиметров с такими заявками весят от 300 гр и достаточно сложный набор элементов защиты включая пропилы в плате, токоограничительные элементы. Тут все как-то странно.

Вот мультиметр CATIV
из серии попроще и подешевле. Монструозность корпуса, цепи около щупов кардинально выглядят сложнее. И то вызывает вопросы предохранитель из стекла на 250В.
Есть еще более нажористо.
+
avatar
0
Как обычно, заявленные характеристики завышенные в разы.
+
avatar
+2
Какая чувствительность у осциллографа по вертикали и диапазон развёртки?
+
avatar
+4
  • bdos
  • 02 мая 2025, 22:28
Вертикальная чувствительность: 10 мВ/дел ~ 10 В/дел (x1)
Временная развертка: 50 нс ~ 20 с
+
avatar
+2
А вот сохранение «скриншотов» не работает:
можно попробовать отформатировать диск. или через меню, а если там нет — с компа. с чем-то у меня так уже было, поддержка порекомендовала форматнуть
+
avatar
+4
  • Lenprg
  • 02 мая 2025, 23:55
Озон снова скидывает цену основательно. ozon.ru/t/hwF0u60
+
avatar
0
  • kvv12
  • 03 мая 2025, 00:46
Вот же гады… :)
+
avatar
+5
Не та модель.
+
avatar
0
  • san_q
  • 03 мая 2025, 00:28
Пользуясь случаем спрошу уважаемую аудиторию. Подскажите не дорогой, ТОЧНЫЙ надежный мультиметр. Главное требование измерение постоянного тока до 8-10 Ампер. Можно без новомодных функций, потому как имеется в хозяйстве несколько разных и дорогих и не очень и клещи есть.
+
avatar
+1

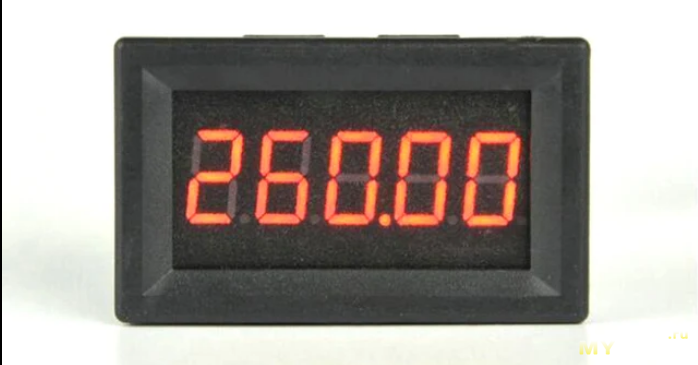

Может просто купить амперметр на 5 разрядов, типа такого https://aliexpress.ru/item/1005005855666549.html?sku_id=12000034589094528

+
avatar
+2
ни один мультиметр не может долговременно измерять такие токи — это так, к сведению.
а так недорогой точный надежный мультиметр — это ut61e
+
avatar
0

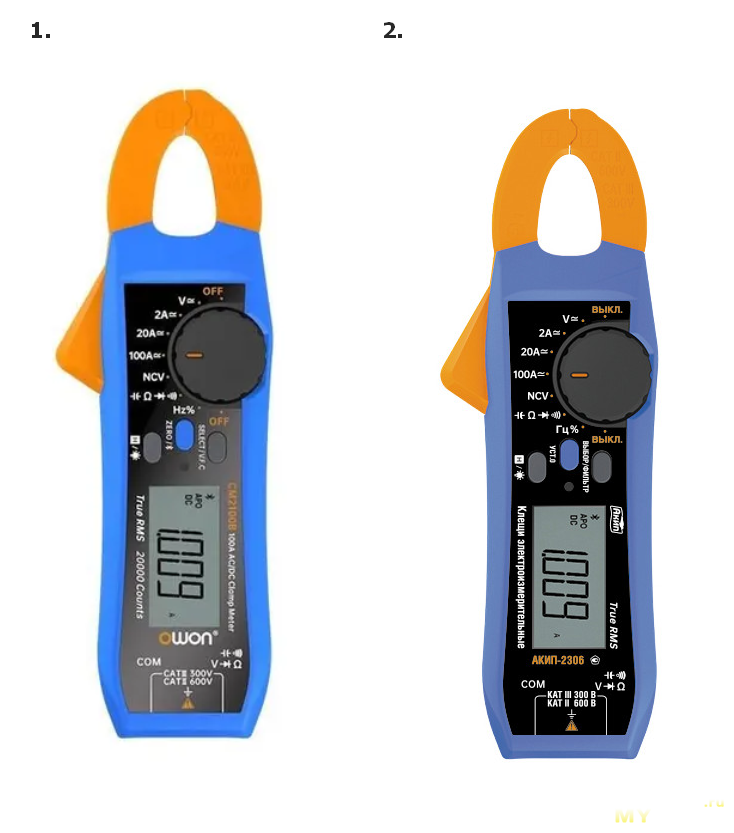

Скорее всего вам нужны токовые клещи. АКИП, например.
АКИП 2306/2306А

Госреестр, как минимум и с поверкой можно купить.
+
avatar
+1
человек же пишет что клещи есть. и если не на производство — то зачем переплачивать за госреестр? и за имя…
+
avatar
0
Да как-то криво прочитал. Ну переплачивать есть смысл, так как сверху российская гарантия и подтверждение точности.
В любом случае мультиметр не под его задачи — там время измерения ≤15 секунд при таких значениях тока.
+
avatar
0
Да как-то криво прочитал. Ну переплачивать есть смысл, так как сверху российская гарантия и подтверждение точности.
у меня как-то вот не было проблем с точностью китайских приборов. а гарантия — боюсь, что если спалить тестер то случай с высокой вероятностью признают негарантийным — ибо убить современный тестер можно пожалуй только высоким напряжением. а это явно нарушение условий эксплуатации
+
avatar
0
  • san_q
  • 09 мая 2025, 22:35
Клещи есть и «госреестр» есть CEM — Очень хороший и точный «тестер», но токи мерит только мили и микроамперы.

Присмотрел UNI-T UT33B+ Ручные пределы- моя мечта!
+
avatar
+4
  • a115
  • 03 мая 2025, 07:17
Благодаря делителям можно смотреть форму сигнала в сети 230 В (800Vpp)
Делитель там всего один — в щупе, и тот такой, что лучше в сеть не соваться — там на центральной жиле первым от «иглы» стоит 100Ом SMD, который такого напряжения держать не обязан.
+
avatar
0
  • wasla
  • 03 мая 2025, 21:15

Фиксатор крутилки умиляет
+
avatar
+1
это не фиксатор, а просто направляющие
+
avatar
+2
  • infino
  • 04 мая 2025, 02:04
Хорошо что фнирси выпускает новые продукты, плохо что поддержка почти никакая и найденные ошибки устраняет очень медленно или вообще не устраняет.
+
avatar
-1
А смысл в этом мракобесии есть?
Чем плох мультиметр 2012 года или 20го с функцией ВФЧ/ИСКЗ?
Я смотрю за этим безумием года 4 уже и никак не могу понять чем оно лучше самого простого скопометра CEM и не говоря уже про Fluke или чем они лучше какой нибудь Appa или Yokogawa или из той же весовой категории — CEM, UniTrade или Mastech. Причём CEM и UniTrade хотя бы имеют промышленные линейки мультиметров. Finrsi даже близко не подобралась к этому.

Дома валяется мультиметр года 2005, нонейм. До сих пор хватает куда-нибудь потыкаться и понять что с цепью.
+
avatar
+4
Причём CEM и UniTrade хотя бы имеют промышленные линейки мультиметров. Finrsi даже близко не подобралась к этому.
так они в эту тему и не пытаются, они про любительский сегмент. fnirsi просто олицетворение современного подхода к разработке — «х@як-x@як в продакшен», когда вместо одного вылизанного продукта выпускается кучка сырых и допиливаются по ходу дела в надежде что что-то да и выстрелит. ну и в зависимости от того насколько всё криво — иногда такой подход имеет право на жизнь. тот же 1013 мне очень даже зашел. собственно, мне бы может и другое что-то сильно зашло, если бы у меня не было всего уже дофига. хотя 1013 тоже не первый осциллограф был…
+
avatar
+2
«х@як-x@як в продакшен» это прямо девиз этой конторы. Да и сложно им делать по другому, если пытаешься изобразить у себя цикл разработки типа автомобильного (новинка-рестайл-нвинка), не имея у себя соответствующего штата инженеров…
+
avatar
0
я так понял, что они покупают сторонние разработки, иногда вместе с автором, иногда без.
+
avatar
0
Не увидел экрана входной части осциллографа. Он точно на 10 мГц?
+
avatar
0
осциллограммы же приведены
+
avatar
+1
  • Mefi73
  • 06 мая 2025, 05:53
Если не слхраняет осциллограмму — отформатируйте внутреннюю память что на 5 мегабайт. Компьютером, очистки оглавления хватит
