Сдвоенные резисторы. Собираем схему «грубо-точно».

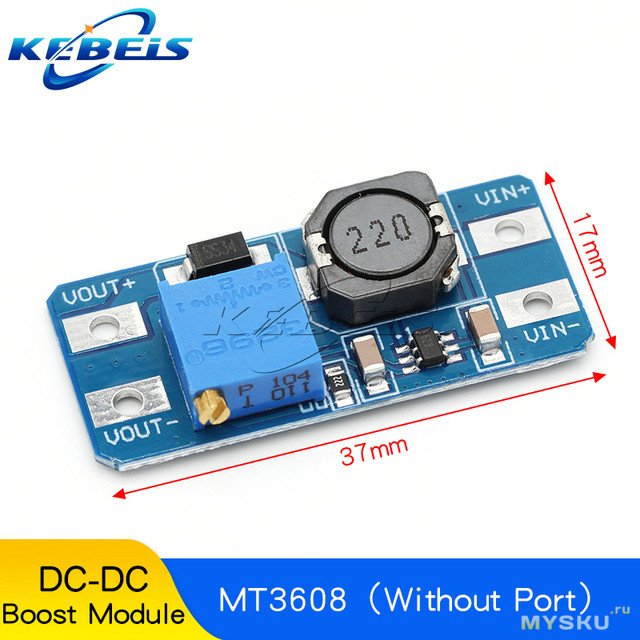

Небольшая лабораторная работа по применению различных схем регулировки напряжения. Полезно для тех кто не хочет или не может применить многооборотный резистор, а регулировка нужна точная. можно применить в блоках питания, и преобразователях DC-DC.

Когда собирал свой линейный ЛБП, столкнулся с необходимостью более точной подстройки напряжения, при этом не хотел использовать многооборотник. В комментариях набросали несколько интересных идей, и я решил их проверить. Для реализации своей идеи заказал резисторы на 1кОм.

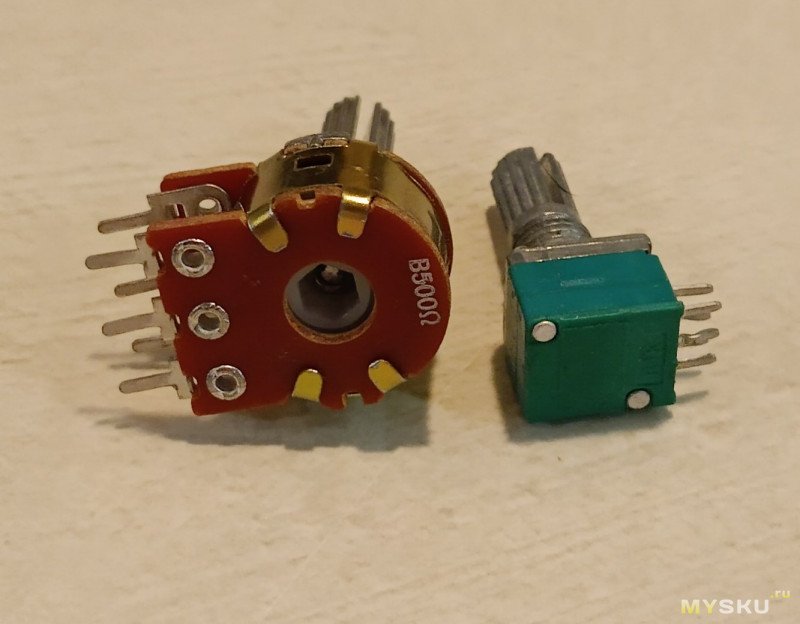

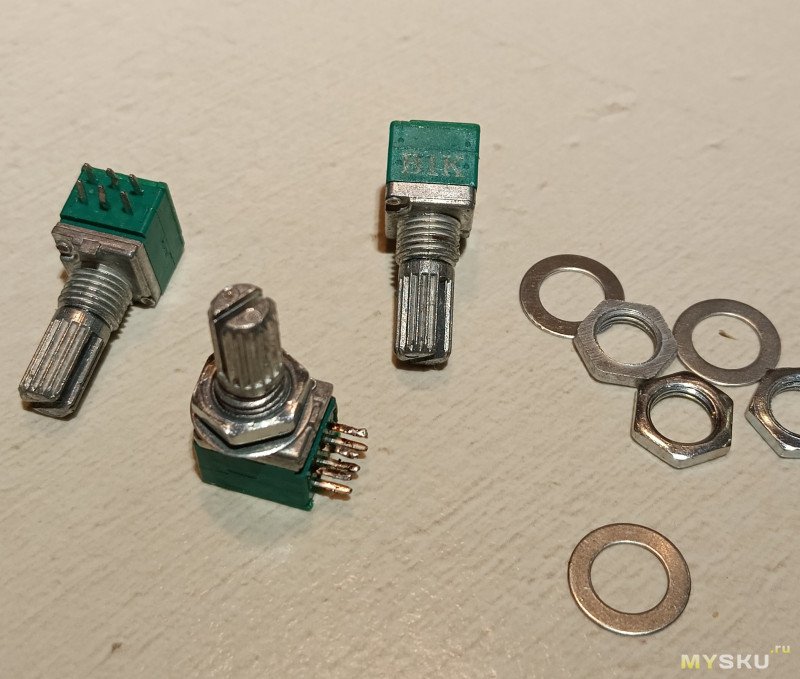

Пришли в пупырке. Резисторы как резисторы, линейной характеристики В (или по русской классификации А). Позиционируются они для аудио аппаратуры. Мне нужны были сдвоенные, это 6 пиновые.

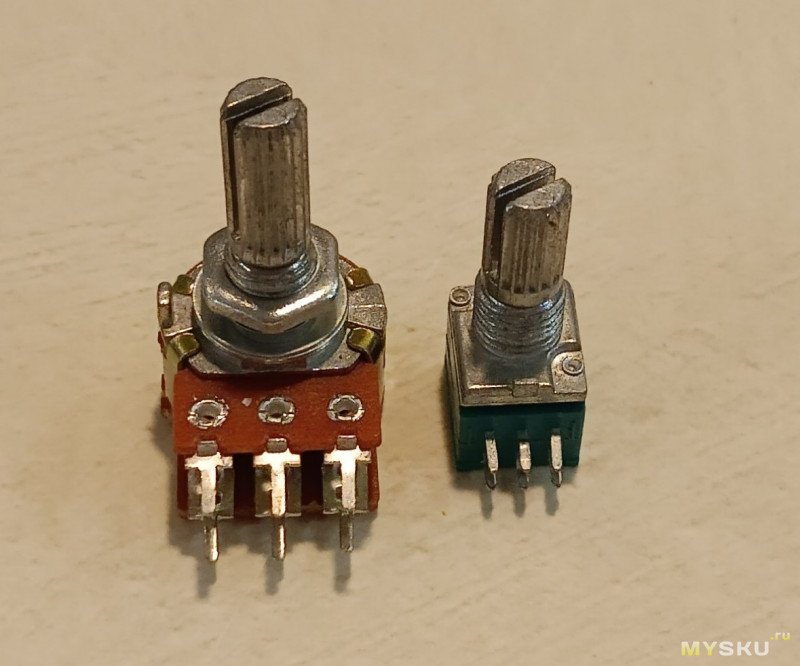

Докупил в местном магазине еще и «простых» на 0,5 кОм.
Получил резисторы и решил проверить несколько схем из интернета. Некоторые схемы, которые попадались, достаточно просчитать в среднем и крайних положения, чтобы исключить из зоны внимания.

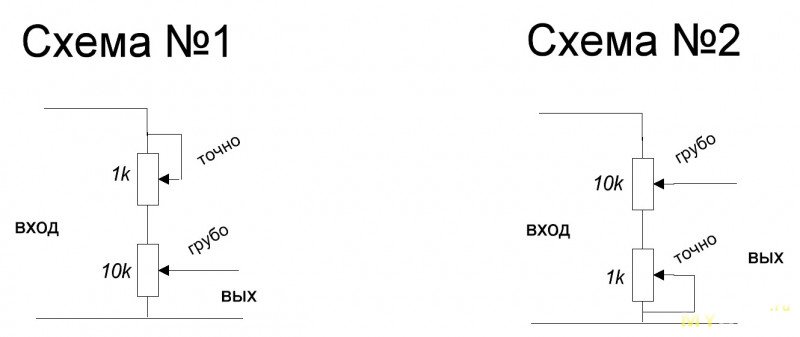

Самая простая схема –добавка резистора к одной из ножек резистора. Из недостатков в зависимости от того, к какой ноге добавлено, нет чувствительности или в начале шкалы, или в конце. И еще недостаток – меняется общее сопротивление нагрузки делителя. Схема №1 и №2.

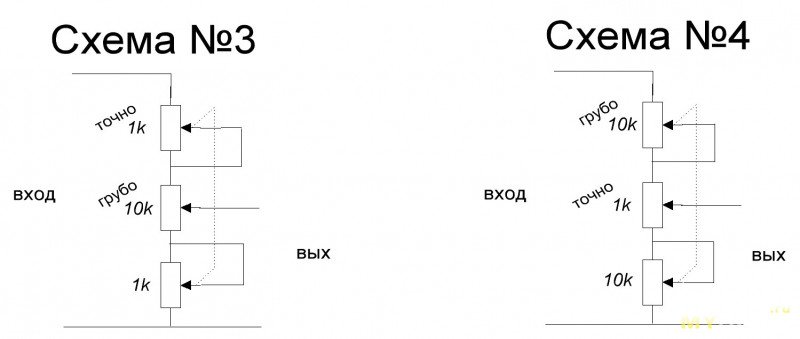

Можно улучшить схему, добавив два резистора соединенных между собой механически. Общее сопротивление при этом будет постоянным. Бонус схемы — можно менять местами грубый и точный резистор, в зависимости от того, что есть в наличии. Схема №3и №4.

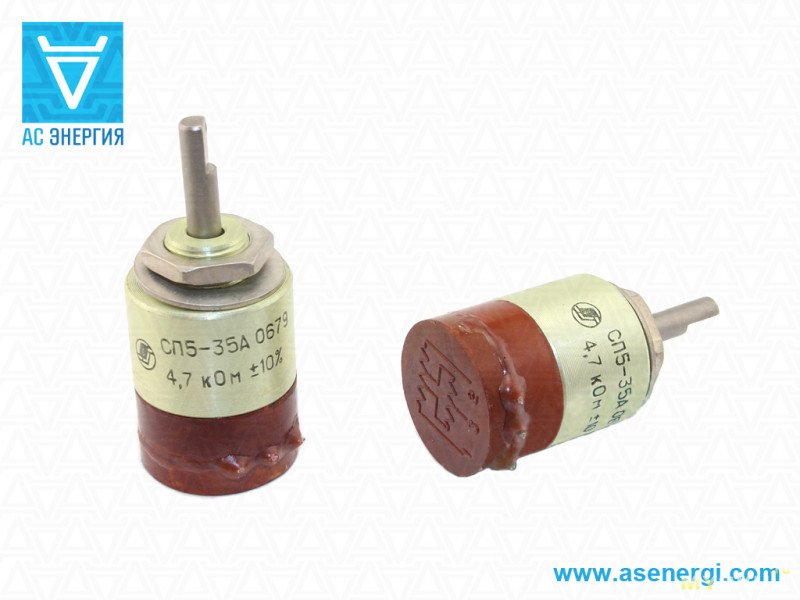

Есть и готовое решение, это резистор СП5-35. «Резисторы регулировочные с высокой электрической разрешающей способностью, предназначены для работы в цепях постоянного и переменного тока. Конструкция резисторов построена по груботочной схеме, имеет два резистивных элемента, при этом подвижные системы управляются от одного вала. При регулировке сопротивления вначале происходит поворот подвижной системы точного резистивного элемента от упора до упора, а затем поворот подвижной системы грубого резистивного элемента». Стоит он в чип-дип больше 10 баксов под заказ, и номиналы ограничены. Его вид.

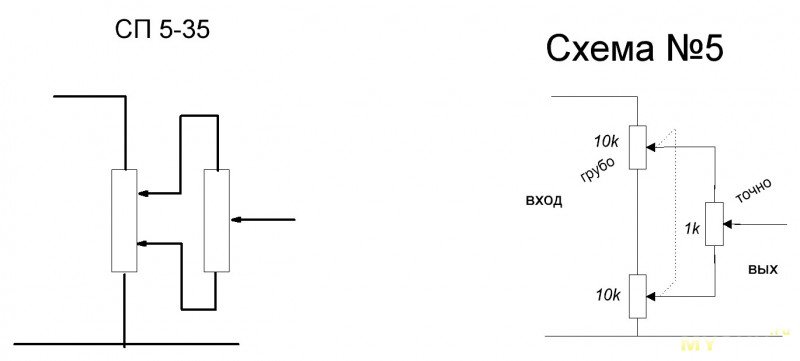

Можно собрать его аналог. Вот схема СП5-35 и аналог, схема №5.

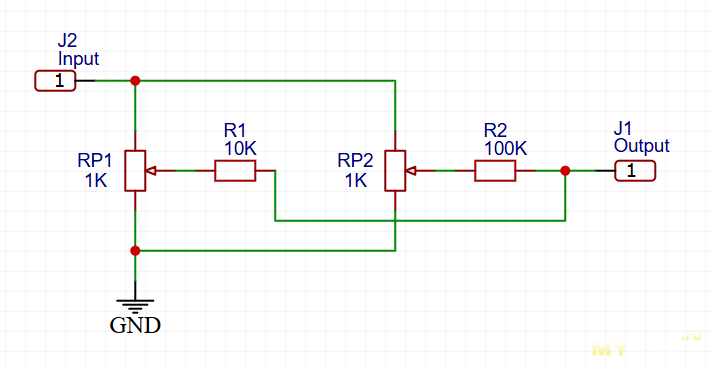

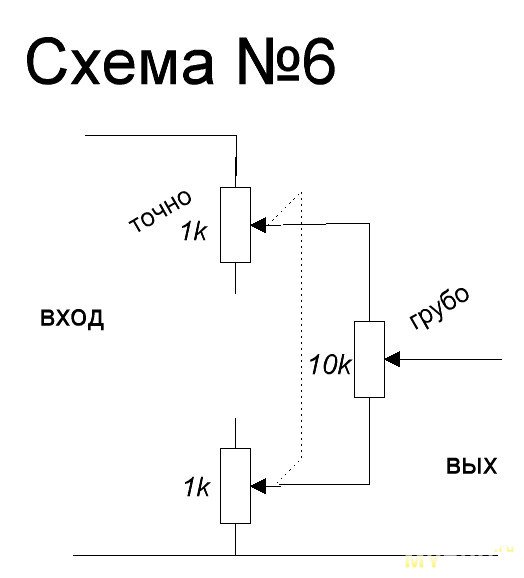

Пока искал решения в интернете нашел еще одну схему, №6. Но если присмотреться, это получается схема №3, только не такая безопасная. Но проверим и ее.

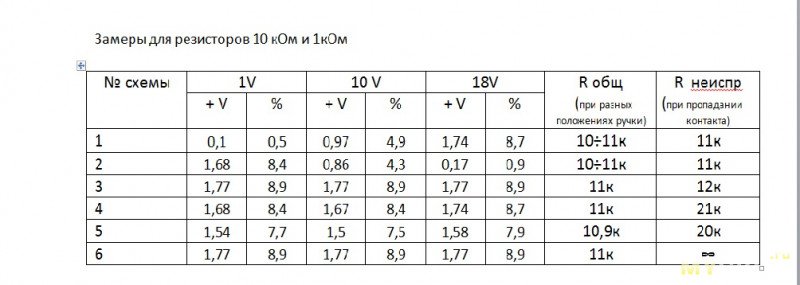

Посмотрим как схемки работают. Для проверки на делитель подавал 20 вольт, грубым выставлял 1, 10 и 18В, далее добавлял по максимуму точным. Указанное сопротивления делителя общее и аварийное – расчетные. Обрыв дорожки резистора мало вероятен, а вот пропадание контакта в подвижном токосъёмнике частое явление, его и посчитал. Результаты в таблице.

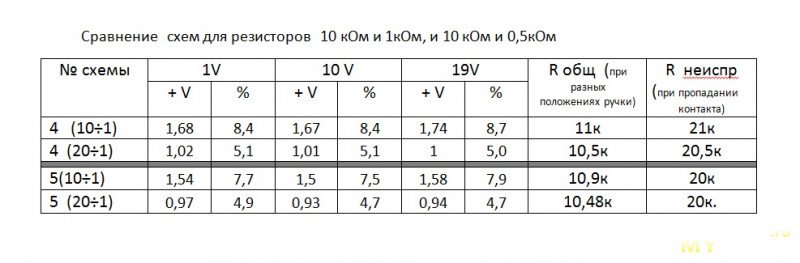

Бонусом сравнил 4 и 5 схемы с различными резисторами на 1 и 0,5кОм.

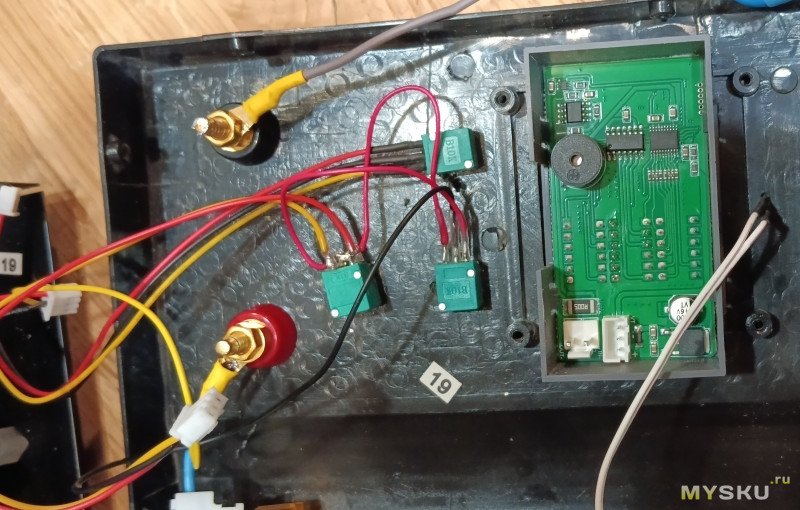

Так как у меня сдвоенные 1кОм, собирать буду по схеме №3.

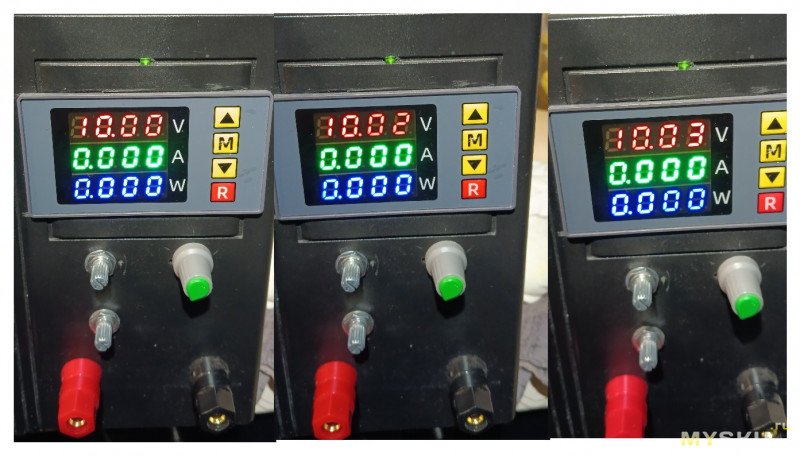

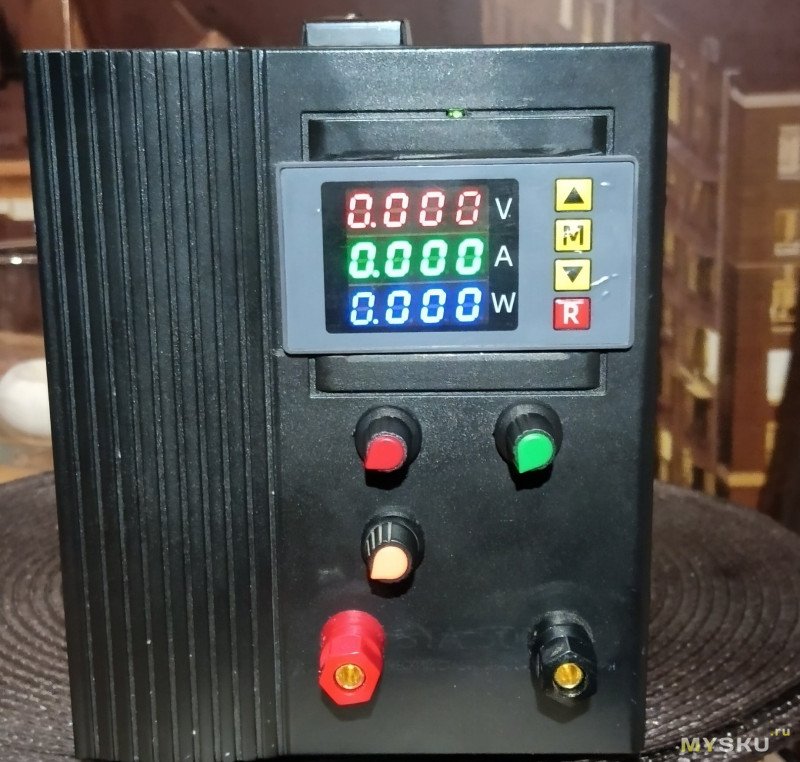

Теперь на своем ЛБП могу сотые вольта выставлять. Регулировать ток с большой точностью не планировалось, но при желании можно просто переключить разъёмы.
Ручки для резистора брал здесь.
Всем спасибо.
