Очередная попытка «вооружить» взгляд, дабы хоть как-то компенсировать стареющие глаза. Покупка недорогой няшной электронной лупы, ее обнюхивание и небольшая доработка.
Купить эту лупу, которую чуть не все поголовно продавцы прям смело называют «микроскопом», меня сподвиг мой бзик, преследующий меня уже более пяти лет. Старость — не радость, что там ни говори ВОЗ и иже с ними, считающие людей до 44 лет молодежью. И главное здесь даже не постоянные усилия отодвинуть пенсию за горизонт, а естественный износ организма. Фантастических капсул-регенераторов, которые позволяли бы производить реальное омоложение и модификации организма терра хомо, в наше сельпо все еще не завезли. Безвозвратно проседающее с возрастом зрение — доказательство огромной разницы между яркими фантазиями чиновников на бумаге и сермяжной правдой жизни. Когда смотришь без очков на печатную плату прямо под носом и, забывшись, тянешься сдвинуть на лоб уже сдвинутые очки, в попытке еще маленько улучшить обзор мелочевки… это весьма напрягает. Близорукость с детства когда-то помогала, как тому же Левше, видеть невооруженным взглядом под носом даже лучше, чем здоровым людям со 100% зрением. А теперь это стало почти недоступно. В итоге накупил всяких электронных и просто оптических девайсов с целью облегчить себе труд. Если б под боком было сельпо, куда можно прийти и опробовать в деле все те костыли для глаз, которыми заполнены онлайн магазины, было бы куда приятнее. Чем тратить деньги, которые я отнюдь не печатаю, на весь этот ассортимент. В большинстве своем, потом валяющийся в дальнем ящике…
Еще хотелось бы оговорить заранее, предвидя нападки некоторых личностей, что речь идет об «инспекционном» увеличителе. Т.е. о таком, который не используется напрямую для работы под ним. А только для того, чтобы взглянуть на фронт будущих или уже завершенных работ — «чиста пасматреть, туда-сюда...»
Личные хотелки, выработанные в процессе работы с разными видами «глазных костылей»:
На развалах онлайн магазинов сейчас массово появились устройства, которые позиционируются продавцами как «микроскопы». Естественно, они ими не являются. Вместо обещаемых 500х увеличения, визуально рассматриваемый объект увеличивается раз эдак в 10. Это если взаправду, линейкой измерить на собственном 2" экранчике, а не использовать софтовое «увеличение 4х», да на подключенном 100" телевизоре в качестве экрана. И не производя всяких высоко научных вычислений, которые ничем не помогают, а только вводят в какой-то заблуд. Поэтому единственное справедливое название для таких устройств — электронная лупа. Почему они появились одновременно, в ассортименте и повсюду? Особенность массового китайского производства. Они не любят производить мелкосерийные, эксклюзивные вещи. Это все требует частой перестройки производства, все разрабатывается и изготавливается под заказ. Что повышает себестоимость, поднимает конечную цену и снижает спрос. А вот если какой-то завод выпустил миллион дешевых и удобных инженерам-разработчикам 2" IPS дисплеев, то на них можно нагородить всяких-разных дешевых устройств и заполонить ими весь рынок.
Что представляет собой само устройство по получении заказа?
Лупу. Сильно ущербную даже в сравнении со стеклянной на ручке. Почему? Да потому, что расстояние фокусировки до объекта «из коробки» фиксировано и просто равно нулю. Хотя один-единственный раз мелькнуло где-то упоминание, что длина фокуса у подобного устройства примерно 1/6 дюйма. У этой электронной лупы есть бортик, которым ее кладут на плоский исследуемый предмет. Точнее даже, ею его прижимают к столу. Полагаю, единственный пригодный для этого листочек — стодолларовые купюры. Даже листики травы подчас имеют рельеф поверхности, который вылезает за глубину фокуса. А уж насекомыша рассмотреть такой лупой вообще нереально. Особенно живого. Для этого его надо накрыть колпаком и загнать в центр, под объектив. Но даже тут помешает «перепад высот» самого насекомого, у него же объем есть. Помимо строго отмеренной длины фокуса, этот самый бортик решает проблему стабилизации изображения. Опираем лупу на бортик, прижимая купюру, и получаем море удовольствия. Ничего никуда не скачет, фокус не сбивается, даже кнопку снимка/видео можно нажать без проблем. Ну а то, что польза от этого околонулевая, так вам никто ничего не гарантировал — сами купили, сами пользуйтесь как хотите.





Плюсы устройства из коробки:
Небольшой размер, малый вес.
Неплохой экран с хорошими углами обзора.
Наличие возможности сделать фото и видео.
Трехуровневая подсветка.
Довольно быстрая загрузка в рабочий режим.
Возможность подключить к компьютеру и смотреть на бОльшем экране.
Современный Type-C разъем.
Наличие кнопки Reset.
Доступная цена.
Минусы:
Никакущая дистанция фиксированного фокуса.
Трудности с начальным нацеливанием на объект, в отличие от полностью прозрачной обычной стеклянной лупы.
Слабый аккумулятор.
Блики от подсветки.
Невнятное и урезанное меню, отсутствие регулировок изображения.
Механическая кнопка захвата фото и видео вызывает рывок при нажатии и фокус улетает с объекта.
Здесь необходимо предупредить, что все действия по разборке и доработке обозреваемого устройства вы производите на свой страх и риск. Описание процесса дано для ознакомления и ответственности за любые негативные последствия автор не несет.
Что можно доработать:
В общем, если не жалко пары тысяч рублей и затраченных усилий, можно попробовать добавить в свой инструментарий такого вот зверька. Вдруг приживется?
Купить эту лупу, которую чуть не все поголовно продавцы прям смело называют «микроскопом», меня сподвиг мой бзик, преследующий меня уже более пяти лет. Старость — не радость, что там ни говори ВОЗ и иже с ними, считающие людей до 44 лет молодежью. И главное здесь даже не постоянные усилия отодвинуть пенсию за горизонт, а естественный износ организма. Фантастических капсул-регенераторов, которые позволяли бы производить реальное омоложение и модификации организма терра хомо, в наше сельпо все еще не завезли. Безвозвратно проседающее с возрастом зрение — доказательство огромной разницы между яркими фантазиями чиновников на бумаге и сермяжной правдой жизни. Когда смотришь без очков на печатную плату прямо под носом и, забывшись, тянешься сдвинуть на лоб уже сдвинутые очки, в попытке еще маленько улучшить обзор мелочевки… это весьма напрягает. Близорукость с детства когда-то помогала, как тому же Левше, видеть невооруженным взглядом под носом даже лучше, чем здоровым людям со 100% зрением. А теперь это стало почти недоступно. В итоге накупил всяких электронных и просто оптических девайсов с целью облегчить себе труд. Если б под боком было сельпо, куда можно прийти и опробовать в деле все те костыли для глаз, которыми заполнены онлайн магазины, было бы куда приятнее. Чем тратить деньги, которые я отнюдь не печатаю, на весь этот ассортимент. В большинстве своем, потом валяющийся в дальнем ящике…
Еще хотелось бы оговорить заранее, предвидя нападки некоторых личностей, что речь идет об «инспекционном» увеличителе. Т.е. о таком, который не используется напрямую для работы под ним. А только для того, чтобы взглянуть на фронт будущих или уже завершенных работ — «чиста пасматреть, туда-сюда...»
Личные хотелки, выработанные в процессе работы с разными видами «глазных костылей»:
- Устройство должно быть удобным в смысле манипуляций с ним (юзабилити). — Минимальные размеры и вес, простое хранение под рукой. Идеально — лежит себе стеклянная лупа, всегда готовая к использованию, защищенная от оседания пыли и случайного повреждения, в некоем горизонтальном кармашке, приклеенном под одной из полок. Наружу только ручка торчит. Схватил, посмотрел, снова воткнул в тот кармашек.
- Приспособа должна быть готова к работе за минимально возможное время. — Здесь простая стеклянная лупа просто вне конкуренции. Она всегда готова!
- Отсутствие необходимости каждый раз сдергивать очки, когда понадобится макровзгляд. — Тут весьма подходят именно экраны — их видно с очками с расстояния в 30-40 см, когда глядишь на плату издали; их видно, когда пашешь носом плату без очков, пользуясь преимуществами близорукости. И только взгляд перебрасываешь туда-сюда, не дергая очки на лоб и обратно. И даже не меняя особо наклона головы, как это приходится делать в лупе-козырьке или с бинокулярными длиннофокусными объективами.
- Высокая мобильность макровзгляда. — Углы наклона, пролезание между рядом стоящими деталями вглубь. Взгляд должен летать над областью внимания, а не крутить по-всякому целую планету под собой. Связка глаза + рука с линзой, думается, куда лучше любых камер или микроскопов на штативах по данному параметру, кроме стабилизации изображения.
- Подсветка прямо на разглядываемый объект. — Оптимально все же поднести свет к точке фокуса, нежели крутить сам предмет и убирать голову/руки, чтобы не застить рассматриваемое от основного света.
- Автономность увеличителя. — Попытки использовать нахлобучки на камеру смартфона обычно заканчиваются осознанием, что это не для работы. Так, побаловаться разок-другой. Это относится как к чисто оптическим увеличилкам/объективам/микроскопам, так и к внешним камерам с USB/WiFi связью. Это банально неудобно в эксплуатации.
- Хочется дополнительных плюшек, недоступных простой стеклянной линзе. — Щелкнуть фото, записать видео — это реалии современного мира. И тут старая добрая оптика пролетает от слова совсем. Попытка ее прилошадить к любой камере, будь то смарт или еще что, сразу выливается в кучу неудобств. Все должно быть в одном флаконе и баста.
- В электронную лупу просто необходима стабилизация изображения. — Даже при не слишком больших увеличениях сильно сказываются тремор рук и прочие гадости. Хоть электронную стабилизацию нужно бы добавить. Думается, это не сильно повысит цену.
На развалах онлайн магазинов сейчас массово появились устройства, которые позиционируются продавцами как «микроскопы». Естественно, они ими не являются. Вместо обещаемых 500х увеличения, визуально рассматриваемый объект увеличивается раз эдак в 10. Это если взаправду, линейкой измерить на собственном 2" экранчике, а не использовать софтовое «увеличение 4х», да на подключенном 100" телевизоре в качестве экрана. И не производя всяких высоко научных вычислений, которые ничем не помогают, а только вводят в какой-то заблуд. Поэтому единственное справедливое название для таких устройств — электронная лупа. Почему они появились одновременно, в ассортименте и повсюду? Особенность массового китайского производства. Они не любят производить мелкосерийные, эксклюзивные вещи. Это все требует частой перестройки производства, все разрабатывается и изготавливается под заказ. Что повышает себестоимость, поднимает конечную цену и снижает спрос. А вот если какой-то завод выпустил миллион дешевых и удобных инженерам-разработчикам 2" IPS дисплеев, то на них можно нагородить всяких-разных дешевых устройств и заполонить ими весь рынок.
Что представляет собой само устройство по получении заказа?
Лупу. Сильно ущербную даже в сравнении со стеклянной на ручке. Почему? Да потому, что расстояние фокусировки до объекта «из коробки» фиксировано и просто равно нулю. Хотя один-единственный раз мелькнуло где-то упоминание, что длина фокуса у подобного устройства примерно 1/6 дюйма. У этой электронной лупы есть бортик, которым ее кладут на плоский исследуемый предмет. Точнее даже, ею его прижимают к столу. Полагаю, единственный пригодный для этого листочек — стодолларовые купюры. Даже листики травы подчас имеют рельеф поверхности, который вылезает за глубину фокуса. А уж насекомыша рассмотреть такой лупой вообще нереально. Особенно живого. Для этого его надо накрыть колпаком и загнать в центр, под объектив. Но даже тут помешает «перепад высот» самого насекомого, у него же объем есть. Помимо строго отмеренной длины фокуса, этот самый бортик решает проблему стабилизации изображения. Опираем лупу на бортик, прижимая купюру, и получаем море удовольствия. Ничего никуда не скачет, фокус не сбивается, даже кнопку снимка/видео можно нажать без проблем. Ну а то, что польза от этого околонулевая, так вам никто ничего не гарантировал — сами купили, сами пользуйтесь как хотите.
Близорукий Коротконосик.





В нутре неонка.
Для разборки придется оторвать стекло фальшморды. Под ним 3 самореза. Ручка на защелках.




















Плюсы устройства из коробки:
Небольшой размер, малый вес.
Неплохой экран с хорошими углами обзора.
Наличие возможности сделать фото и видео.
Трехуровневая подсветка.
Довольно быстрая загрузка в рабочий режим.
Возможность подключить к компьютеру и смотреть на бОльшем экране.
Современный Type-C разъем.
Наличие кнопки Reset.
Доступная цена.
Минусы:
Никакущая дистанция фиксированного фокуса.
Трудности с начальным нацеливанием на объект, в отличие от полностью прозрачной обычной стеклянной лупы.
Слабый аккумулятор.
Блики от подсветки.
Невнятное и урезанное меню, отсутствие регулировок изображения.
Механическая кнопка захвата фото и видео вызывает рывок при нажатии и фокус улетает с объекта.
Здесь необходимо предупредить, что все действия по разборке и доработке обозреваемого устройства вы производите на свой страх и риск. Описание процесса дано для ознакомления и ответственности за любые негативные последствия автор не несет.
Что можно доработать:

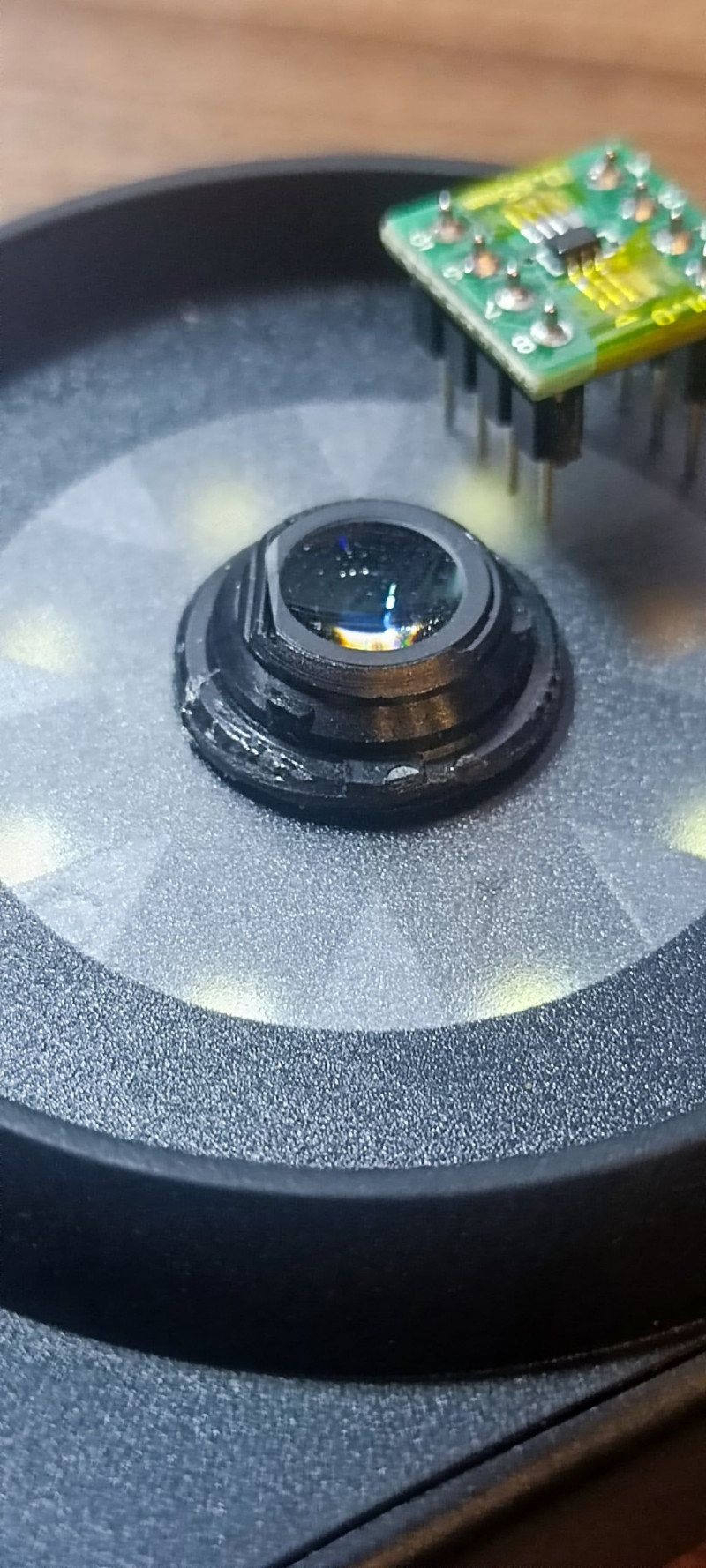

Увеличить дистанцию фокусировки до, примерно, 25 мм.
Для этого пришлось докупить вот такой или аналогичный объектив для CCTV камер с резьбой М7 х 0,35 мм с фокусным расстоянием 15 мм.
Покупался за 826 руб. Конкретно в этом лоте продается пара из объектива и держателя. На 3D принтере был распечатан несложный переходник-удлинитель.
С одной стороны в него, в квадратное углубление 8х8 мм, внатяг вставляется комплектный держатель объектива со штатной резьбой. А другой стороной он просто вставляется, опять же внатяг до упора, в освобожденное от штатного объектива отверстие. Для этого, возможно, даже не придется вскрывать корпус, если у вас вдруг (!) есть в наличии подходящий торцевой ключик под венец объектива. Но если у вас есть такой ключик, то вы вряд ли будете читать всю эту галиматью, т.к. уже все давно самостоятельно переделали… Китайцы после настройки резкости капают фиксатором. Хорошо, если снаружи. И возможность стронуть резьбу штатного объектива зависит от степени злючести этого фиксатора. Возможно, поможет разумный (не до плавления корпуса камеры!) нагрев. Возможно, капля спирта на резьбу. Камера в девайсе использована в полном корпусе с выходом на шлейф. Сидит она в квадратном отверстии платы девайса. При силовом откручивании объектива мне повезло. Просто, пару раз качнув по/против часовой стрелки, получилось провернуть объектив с помощью пассатижей. Естественно, на разобранном девайсе. Камера сидит в квадратном вырезе платы, поэтому дополнительной ее фиксации при выкручивании объектива не требуется. Да, она шевелится, не пугайтесь. Это из-за того, что задней стороной камера приклеена на двухсторонний скотч к защитной пленке мониторчика. Во время процедуры выкручивания очень желательно избежать попадания мусора на матрицу, а то потом он будет мозолить глаза на экранчике. Держатель нужно доработать, т.к. объектив может быть вкручен в него только на глубину около 2 мм. Т.е. резьба получается глухая. А нам нужно превратить ее в сквозную. Для этого со стороны квадратной юбки нужно аккуратно, с помощью 9 мм канцелярского ножа, произвести развертку отверстия. Пошкрябать, короче. Аккуратно. И резьбу в процессе не запороть. По итогу получается три разных вылета объектива — примерно 9, 12 и 19 мм от наружного торца удлинителя. Первое значение (9 мм, мне не понравилось), получится при установке держателя объектива в квадратное углубление переходника «вверх ногами».
При этом объектив сможет уйти по резьбе примерно на 3 мм вовнутрь юбки держателя. Увеличение лупы получится минимальным, фокусное расстояние максимальным. В двух иных случаях (12 и 19 мм вылета), держатель устанавливается нормальным способом, квадратной юбкой в сторону матрицы.
И объектив просто вкручивается или выкручивается. Полностью вкрученный — меньше увеличение, зато менее подвержен повреждениям. Выкрученный на самый край, лишь бы была пара-тройка витков в держателе, можно будет запросто случайно отломить. Если понравится именно такое положение, то нужно будет применить герметик для фиксации резьбы.

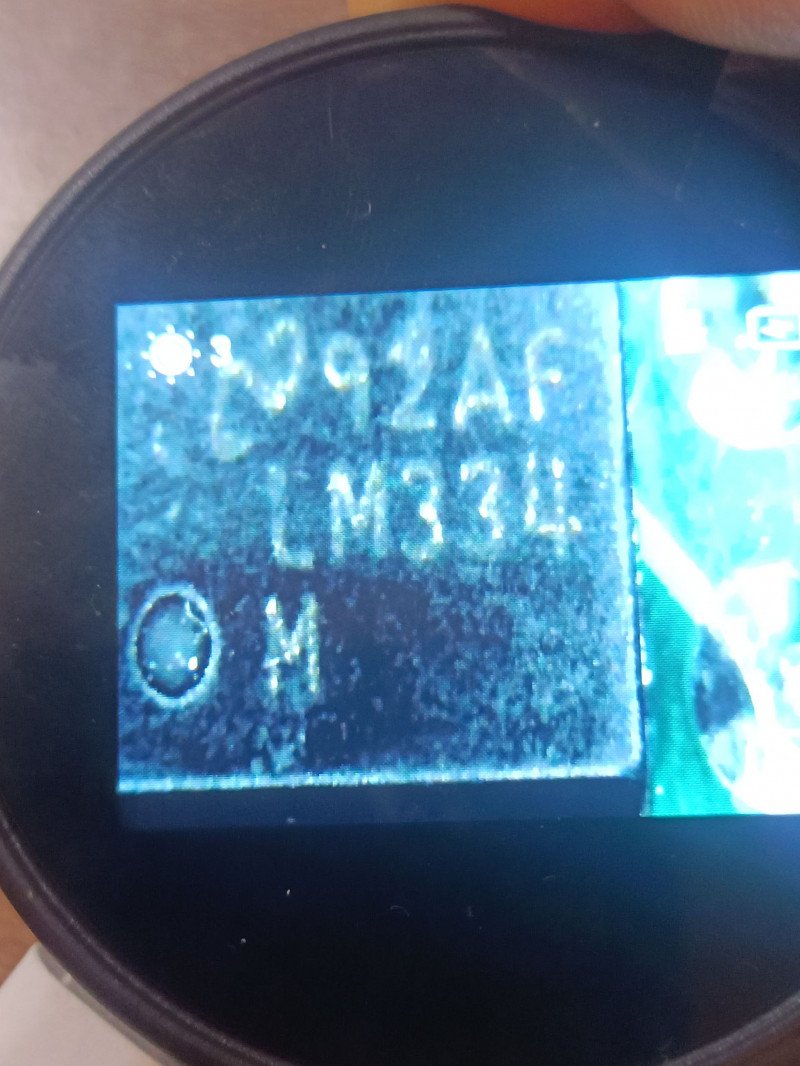

После окончания процедуры апгрейда мы получаем эдакого долгоносика, который все же сможет пригодиться при работах с электроникой. Сааавсем не идеал, но хоть что-то. Не то, что изначальный вариант для рассматривания стодолларовых бумажек онли…




Кстати, этому долгоносику желательно сварганить на 3D принтере стенд-кроватку, на котором он будет лежать объективом вниз, не касаясь поверхностей. И пыль не будет садиться и нос целее будет.

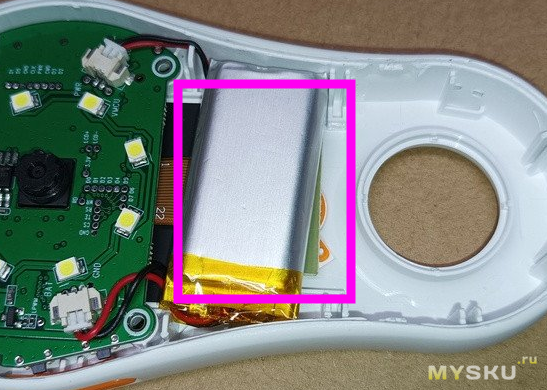

Увеличить объем аккумулятора в два-три раза.
Тут совсем просто. Распечатать круглые заглушки, которые будут вклеиваться вместо окна под пластиковую линзу в ручке, выравнивая поверхность заподлицо. Открыть корпус, выкинуть пластиковую линзу из ручки и спилить изнутри мешающие расширить объем в ручке приливы, ранее служившие оправой для этой линзы. Так появится дополнительное пространство в ручке, которое можно будет использовать под более емкий (2-3х) подходящий аккумулятор с платкой защиты.




Самые обсуждаемые обзоры
Но плюс обзору всё равно поставил.
P.S. Есть и разъём под карту памяти, явно же для сохранения снимков, и есть возможность подключения к компьютеру. Почему бы не выложить примеры фото?
А так, по первому впечатлению после использования, практически бесполезная (очередная) хрень, которая, на момент покупки, казалась очень нужной.
Не благодарите ;)
Возможно и на андроиде есть нечто похожее. А уж телефон сейчас всегда под рукой.
Увеличительное Стекло — Лупа
на моем Infinix Note 10 Pro вполне неплохая макро камера.
1. Удобный фокус
2. Переключение зума
3. С дороботкой хорошая подсветка
цифровые попадались с задержкой.
Вот такое кто-нибудь пользовал? Не именно эту модель, но суть, думаю, понятна. На рынке десятки моделей, вероятно, кто-то покупает… среди друзей/знакомых таких не оказалось
Тоже стало с возрастом сложнее возиться с паяльником, но, кроме обычных очков, пока ничего не придумал. А хочется чуть большего(
Если кто-то имеет положительный опыт использования подобного девайса, напишите, пожалуйста!)

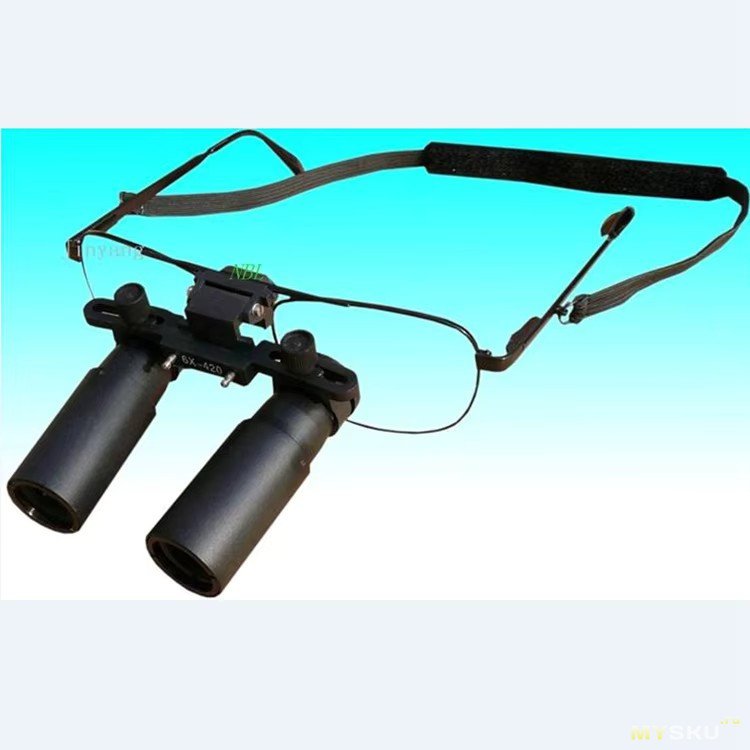

Начиная от 100$, а реально где-то ближе к 200$ уже можно купить хирургические очки, у которых фокусное расстояние уже будет таким, какое указано в описании продукта. Шкала длин фокусный расстояний такая: 340/370/420/460/500/550mm. Изменить фокусное расстояние самому нельзя, нужно сразу выбирать очки с нужным фокусным расстоянием. Я для пайки и прочей мелочовки выбрал себе самые короткие, 340мм.
Очкам уже шесть лет, и у меня сейчас это один из самых популярных гаджетов, который я использую регулярно. И не только для пайки. Первоначально к очкам нужно привыкнуть и правильно их использовать. Из даже одевать целый ритуал. Нигде это не описано, так что пришлось всё изобретать самому.
Сразу предвижу вопрос, чо так дорого, а хочу купить за пять баксов со сменными линзами. Так вот мой ответ, те что за пять баксов они и будут работать на эти пять баксов. Будут пластиковые линзы и фокусное расстояние в нескольких сантиметрах. Хочешь правильные бинокулярные очки с большим увеличением — даже не смотри на любые очки дешевле 140$.
Чтобы было понятно, почему так дорого. Эти очки это практически бинокль, только специально спроектированный не для просмотра объектов вдали, а для просмотра вблизи. Плюс у таких очков серьёзные требования по весу, так как даже эти очки при долгом использовании сильно давят на переносицу. Поэтому корпус очков сделан не из стали, а из титана. На первый взгляд кажется, что это понты. Но это не так. Вес важен.
Так вот, эти очки — это самые дешёвые правильные хирургические очки. Не думаю, что удастся найти что сравнимое по качеству сильно дешевле.
По поводу цены — да, изначально был готов, что вещь не из дешевых
Ещё раз спасибо, полезу изучать вопрос)
Там есть разные варианты, понятно что чем больше разрешение меньше расстояние, интересно именно такой выбор?
340мм — оказалось самым удобным для пайки. Обычно хирургические очки предлагаются с фокусным расстоянием 420мм по умолчанию. Хирурги работаю стоя, поэтому для них нужны больше расстояния. Я измерил какое у меня рабочее расстояние, и понял, что для меня идеально подходит 340мм. Для меня 420мм — это слишком далеко.
Рабочее расстояние уменьшается с кратностью только у обычных линзовых очков. Хирургические очки — это не одна линза. Хирургические очки это по сути бинокль, который можно спроектировать на любые характеристики. Поэтому у настоящих хирургических очков рабочее расстояние НЕ ЗАВИСИТ от кратности увеличения. Для любого увеличения есть очки на любое рабочее расстояние.
Если бы я сейчас покупал очки повторно, уже с учётом всех знаний и опыта их использования, то брал бы обязательно 340мм с кратностью 6X или 7X. Но менять свои 5.5X на 7X сейчас не вижу смысла. Разница минимальная.
Нет
И ценник на них довольно суровый, дороже микроскопа…
Поверх очков надевается налобник, и никаких проблем с освещением нет.
Брал с фокусным 38мм кажется
Самые дешёвые хирургически очки, это цены порядка ~140$, делают из стали.
Их вес обычно около 190 грамм.
Более дорогие хирургически очки делают из титана, они весят значительно меньше.
У меня титановые очки весят где-то около 115 грамм.
Ценовой диапазон титановых моделей начинается где-то от 190$.
Крайне НЕ рекомендую экономить, и покупать лучше только титановые модели.
Кроилово ведёт к попадалову.
Даже титановые 115 грамм весьма ощутимо давят при долгом использовании.
Скорее всего 420мм. Все хирургические очки начального уровня делают с фиксированным рабочем расстоянием 420мм без права выбора. Возможность выбора фокусного расстояние встречается только у более дорогих моделей с титановым корпусом.

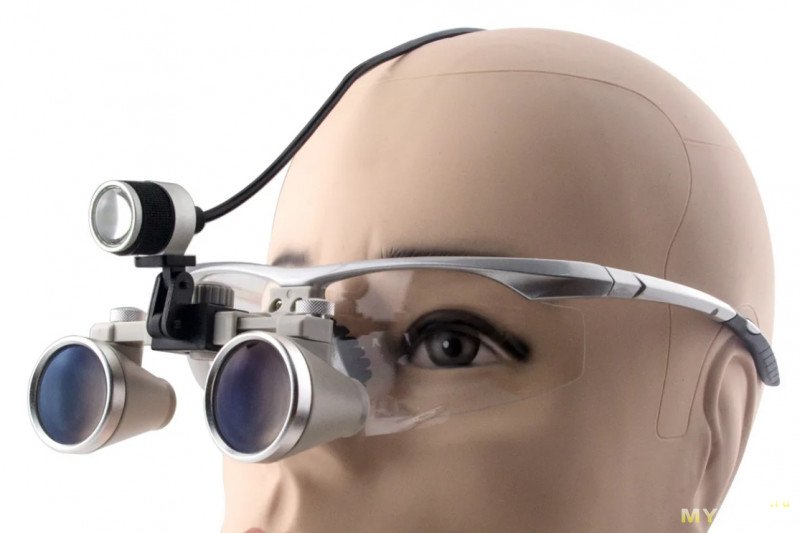

Показаные на фото это очки для стоматологов, стоят обычно от 15-20к, выглядят привлекательно, но очень небюджетно
Но их удобство в плане оптики им многое прощает.
Самое главное — абсолютно нету понятных примеров работы. Растр, который виден на фото, может быть абсолютно любого размера. Хоть в 1см ячейка

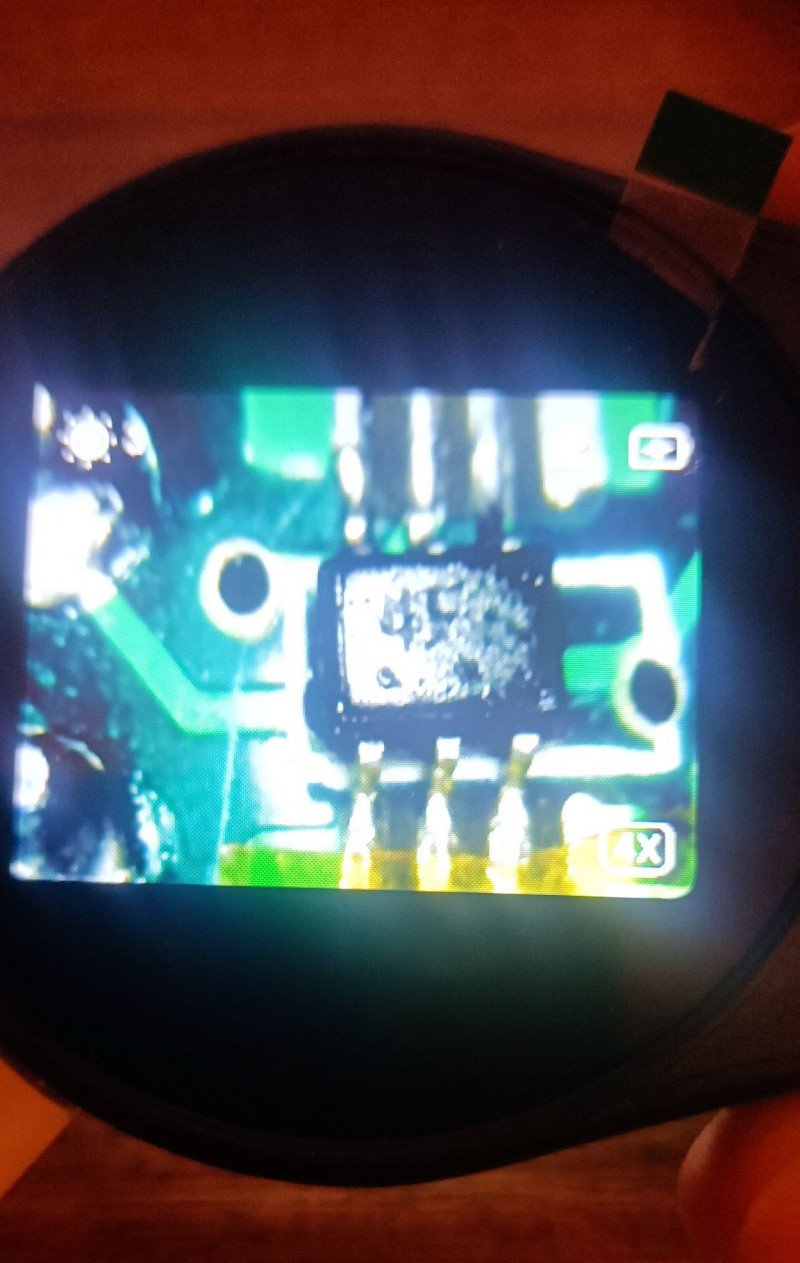

результаты:
