Продвинутый USB тестер Kowsi KWS-X1

Пару недель назад был обзор на продвинутый USB тестер. В комментариях писали про похожий по функционалу, но без ПО для компьютера, без логирования. При этом он в два раза дешевле. В нем есть стандартные возможности — показывает напряжение и ток, накопленную энергию. Может показывать график тока и напряжения. Для меня было важно, что он может эмулировать тригеры быстрой зарядки, включая PD3.1. Конечно, я заказал его и он неплох.

В комментариях пишут, что он есть на озоне за меньшие деньги.
Заявленные параметры:
Абсолютное выдерживаемое напряжение: 0~40 В
Абсолютный ток: 0~16 А
Абсолютная мощность: 0~240 Вт (типично: 0,0-140,0 Вт)
Измерительное напряжение: 3,3~40 В (типично: 4-30 В)
Измерительный ток: 0~12 А
Измерительная мощность: 280 Вт
Диапазон измерения температуры: 0~99
Частота дискретизации: 2~5 МГц
Размер продукта: 54,96*24,45*11,15 мм

Скрин заказа

Приходит просто в пакетике без коробки.
Бумажной инструкции нет, но нашел инструкцию на 4pda, ссылка на PDF
она есть на странице продавца, просто в картинках.

Размер небольшой, корпус похоже что алюминий.

На обратной стороне модель, напряжение, которое он терпит, измеряемый ток и поддерживаемые протоколы.

На верхней стороне 4 кнопки и 1 переключатель.

Разъемов всего 2, оба type-c.
Включаю. Все на китайском.
Нажимаю левую кнопку back, появляется меню, в нем тоже все на китайском, кроме Setting
Стрелками выбираю 3 пункт, кнопкой ОК подтверждаю.
В меню тоже все на китайском, но первый пункт тоже продублирован на английском Language.
Нажимаю ОК на этом пункте (иероглифы справа подсвечиваются, как на фото ниже), стрелками переключаю на английский.
Все, процедура перехода на нужный язык очень простая и продуманная.

У прибора есть 3 основных экрана.
Первый экран крупно показывает напряжение, ток, мощность.
Справа вверху мельче в рамке протокол, ток и напряжение, которые запросил протокол.
Справа внизу в другой рамке напряжения на контактах D и С.

На втором экране информация про ток, напряжение, мощность.
В нижней строке максимальные значения этих параметров и температура процессора.
Справа протокол, суммированная емкость в миллиампер часах, милливат часах, время работы.
Накопленные показания можно сбросить удержанием кнопки ОК.

Третий экран это осциллограф.
В верхней строке указаны минимальный ток и напряжение за период, который отслеживается на экране и время, на которое параметры будут видны на экране.
То есть если указано 5М, то на экране видны процессы за 5 минут. Нажатие кнопки ОК переключает время от 10 сек до 2 часов по кругу.
В нижней строке реальное напряжение, ток и мощность.
На фото видно как телефон подбирает напряжение зарядки.

Если нажать кнопку BACK, то входим в меню.
Первый пункт это пульсации, Ripple
Показывает 3 частоты пульсации в цифрах в кило или мегагерцах и на графике,
ниже ток, напряжение, амплитуду пульсаций.
При этом стрелками на верхней части можно менять развертку по времени и посмотреть пульсации подробнее, развернуть их.
Кнопка ОК ставит этот осциллограф на паузу. Стрелки в правом верхнем углу показывают направление движения тока.


Второй пункт это проверка протоколов. Появляется экран, который предупреждает, что напряжение будет повышено и нужно отключить от устройств.

На этом экране слева можно выбрать протокол — есть протоколы PD и QC.

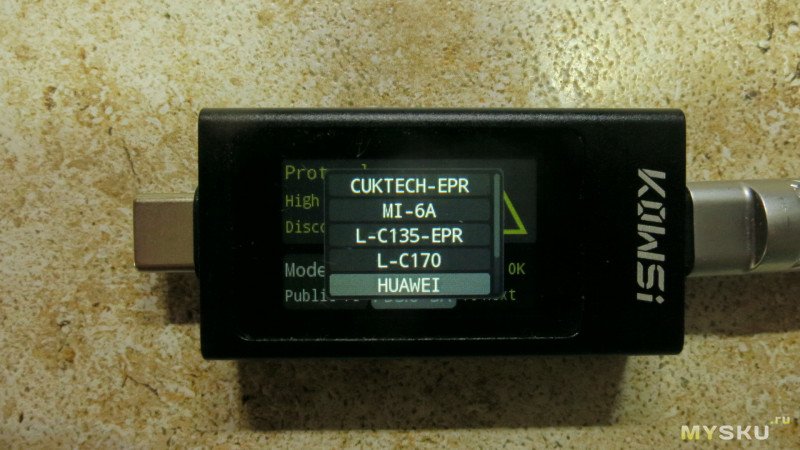

Справа можно выбрать какой чип этот прибор будет эмулировать.
Вроде он должен эмулировать чип и даже простой кабель должен стать 5 амперным при выборе эмуляции PD3.1-5A.
Но я не заметил никакой разницы между выбраными эмуляциями.
Поддерживаемые чипы:

Когда все выбрано, нужно зажать ОК на пару секунд (защита от случайного нажатия).
Вот автотест простой зарядки, работает через USB-A и через протокол QC3.0

Вот автотест зарядки на 65 ватт, через USB-C

Тест 160 ваттной зарядки Ugreen, у нее этот выход может выдать 28 вольт и 5А
!40 ватт не видно

При выборе пункта Public-PD этот тестер видит PD3.1 и может переключать зарядку в 28 вольт.
Слева список режимов зарядки 65 ватт в режиме Public-PD, справа режимы 160-ваттной Ugreen c PD3.1 — появился режим 140 ватт.
При этом можно выбрать нужную строку и тестер выдаст на выход нужное напряжение и ток, это видно по верхней строке состояния.


Выбираю пункт меню 140 ватт, нажимаю кнопку back появляется окошко — выйти или оставить работать протокол в фоне.
Выбираю оставить в фоне.
После этого тестер выходит в основной режим, но показывает напряжение 28 вольт. Можно выбирать любой из трех экранов.
В правом верхнем углу протокол PD3.1 и запрошенное напряжение и ток.
В списке режимов можно выбрать пункт 3.3-21V 5A и тогда этот тестер превращается в мини ЛБП, переходит в PPS.
В правом нижнем окне можно выбирать ток и напряжение, в правом верхнем углу протокол PPS.
Выбрал ток 1.5А — получил 1.42А, точность тока так себе. Но ток ограничивает.
По напряжению аналогично, задал 8В — выдал 7,55В

Аналогично можно выбирать ток и напряжение с протоколом QC
Вот QC3.0 — выбор напряжения с шагом 0,2В
Вот QC2.0 — выбор фиксированных напряжений, либо внизу можно выбрать QC3.0

3 пункт это настройки.
— Язык — китайский и английский.
-Время включения экранной заставки — от 1 минуты до 60 мин, есть вариант «никогда»
Заставка это понижение яркости экрана до минимума.
-Яркость экрана — от 5 до 100%
— G-сенсор. Если он выключен, то экран можно перевернуть принудительно зажав кнопку «вправо».

4 пункт — об устройстве.

Проверяю ток. Дал ток 6А, прибор нагрелся до 78 градусов.
Точность по току нормальная
По напряжению тоже все неплохо.

Внутренности.

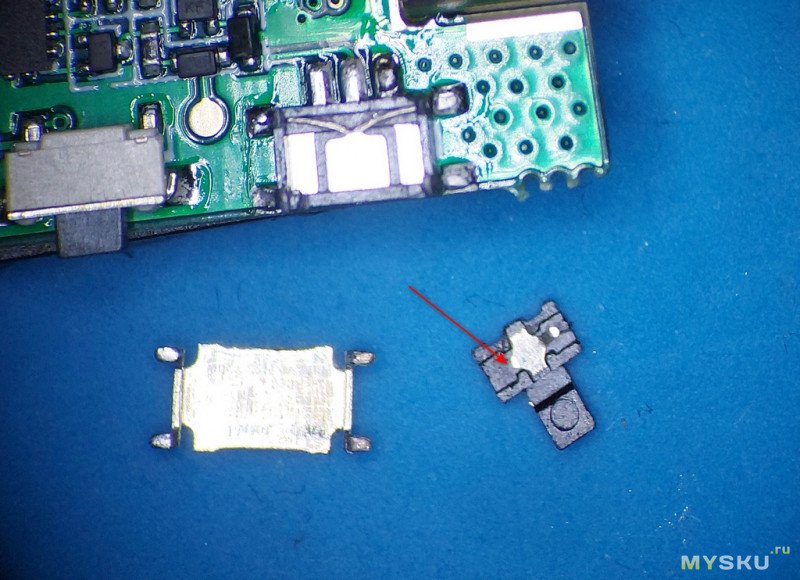

Свой разбирать я не хочу, мне им еще пользоваться. Но на 4pda есть фото того, что внутри.

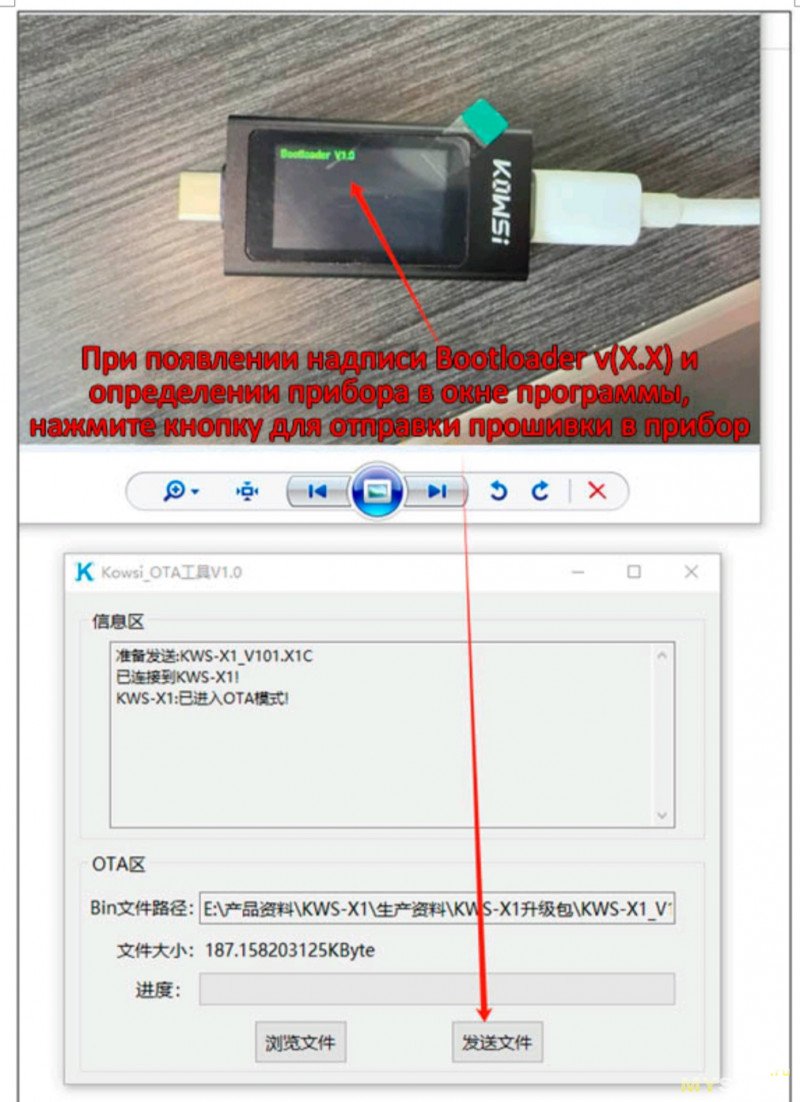

Если кто-то хочет, то может поставить новую прошивку. у меня пока нет желания

Итог — отличный прибор. Мне он понравился тем, что может работать как PD3.1 триггер и переключать зарядки на напряжения до 28 вольт. Может работать как мини-ЛБП в режиме PPS.
Есть график даже до 2 часов, можно смотреть как развиваются медленные процессы. Очень подробно показаны пульсации. Небольшой размер, удобное управление. Все продумано, все удобно. В 1-2 экранах наверху и внизу бегут две разноцветные полоски, и они бегут туда, куда идет ток — то есть показывают направление движения тока. В третьем экране, в режиме осциллографа три стрелки в верхнем левом углу. Яркий экран с хорошими углами. Видно что из прибора с маленьким экраном пытались выжать все и это у них получилось.
