Замена подсветки в телевизоре MYSTERY MTV-2423LW

Всем привет!
В ремонте телевизор MYSTERY MTV-2423LW со сгоревшей подсветкой. Вроде бы ничего сложного — заказать новую планку и заменить, как обычно. Да вот только возникла проблема — необходимой подсветки не нашлось. Где была закончилась, поиск по модели матрицы и маркировки планки результата не дала. Светодиодов отдельно нет да и перепаивать 44 шт нет никакого желания. Остаётся внедрять универсальную подсветку, чем и я и займусь в этом топике
Телевизор производства май 2015 год, проработал почти 10 лет, если считать с момента выхода

Разберем. Снимаем заднюю крышку — снизу её держат саморезы, по бокам и сверху — защелки. Они лютые. Кто разбирал старые ЖК мониторы поймут меня)
Сверху под пластиком идут шлейфы — там поаккуратнее.

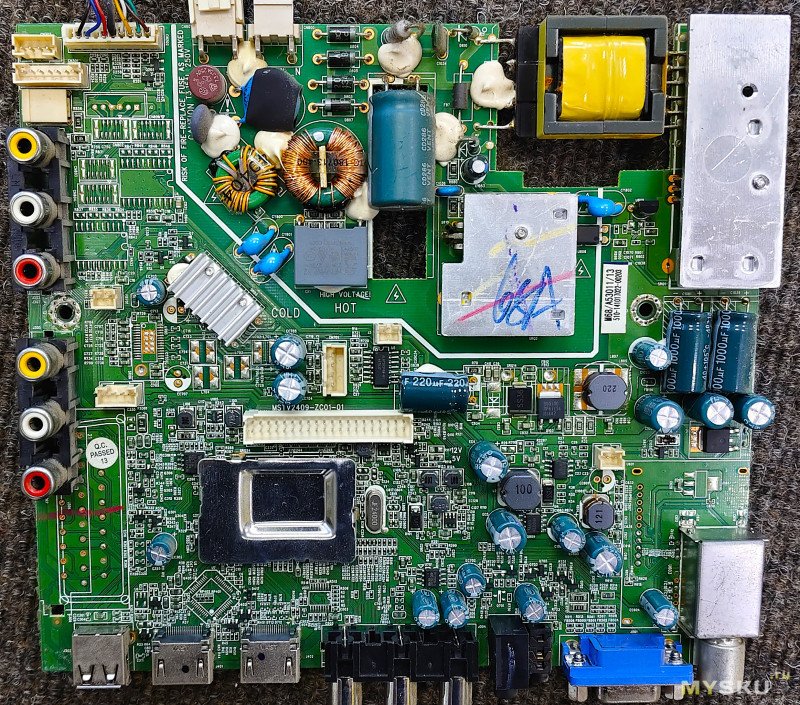

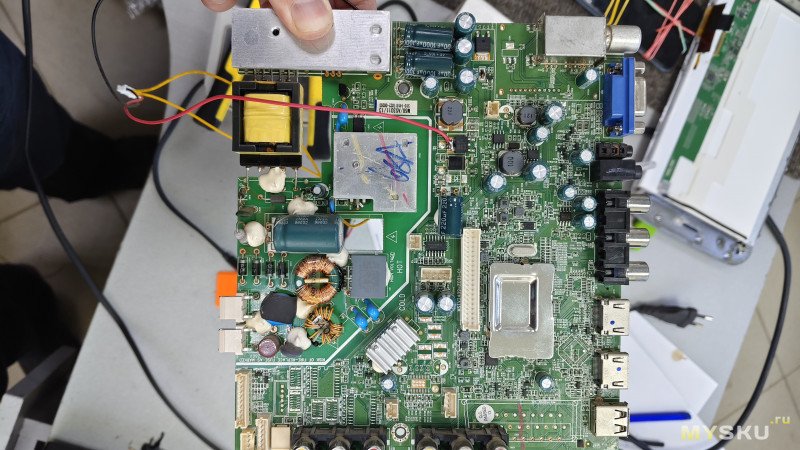

Плата MSTV2409-zc01-01

Снимаем плату, динамики, их крепление.

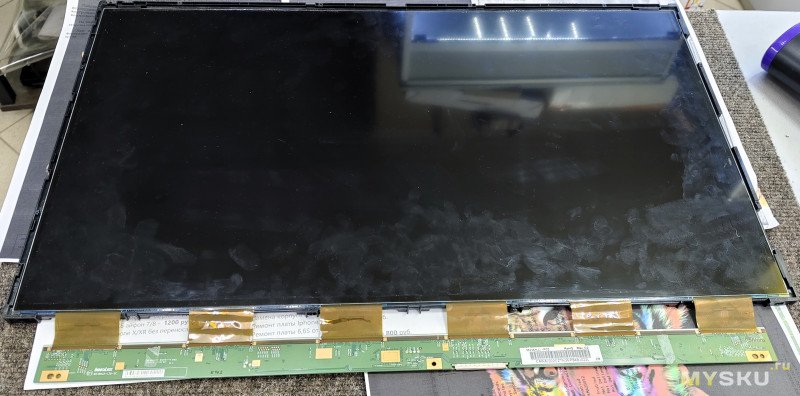

Сверху и снизу по середине откручиваем 2 маленьких самореза. Отклеиваем от корпуса плату матрицы

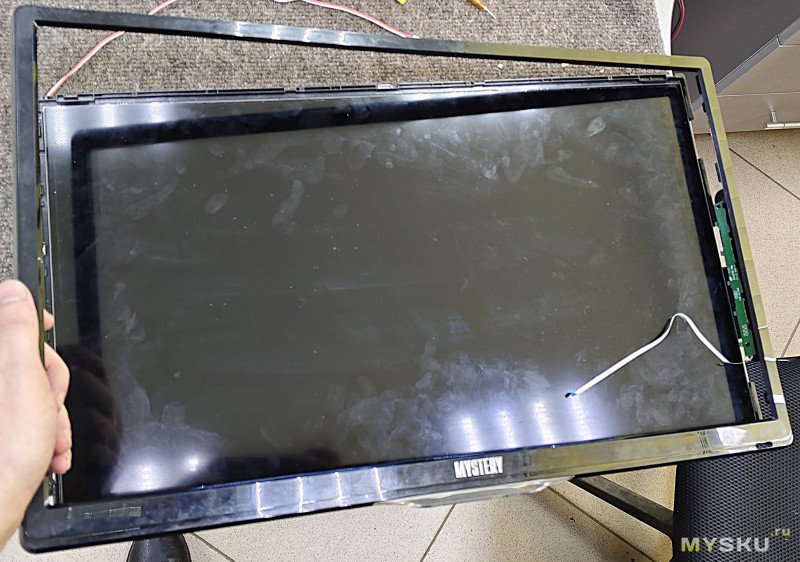

Отщелкиваем переднюю рамку. Она крепится к корпусу матрицы по периметру.


Сверху матрица подклеена на герметик, поэтому перед снятие аккуратно тонким пластиком срезаем его.

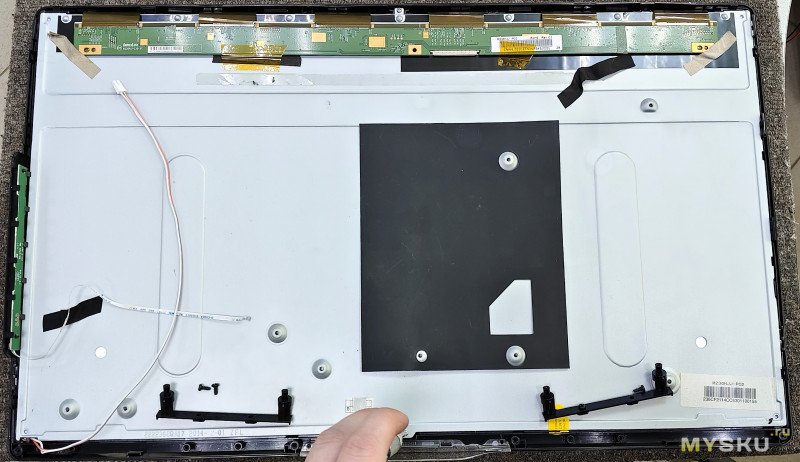

Далее присоской или скотчем приподнимаем матрицу, берем сверху и снизу посередине и переносим на свободное место.

Но можно снять вместе с рамкой, на которой она лежит. Для этого отщелкиваем от корпуса и снимаем.

Тип подсветки — боковая (Edge LED)

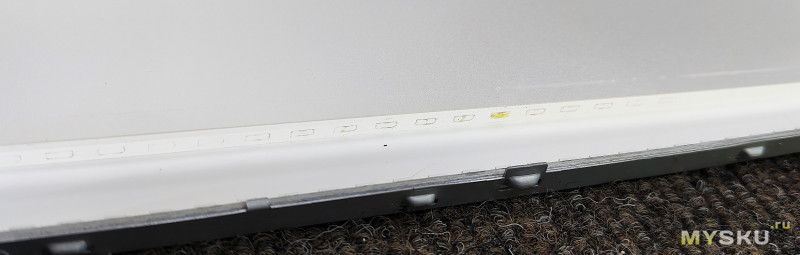

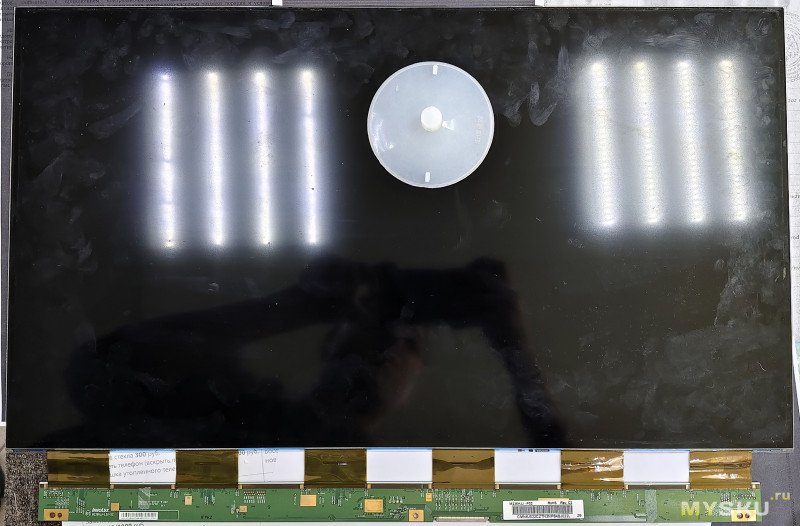

Рассеивающее оргстекло немного пострадало — на нем остались отпечатки от нагретых светодиодов. Пробовал очистить — отпечаталось намертво) Но где были вплавлены остатки светодиодов — их удалось убрать. Шлифовать не стал — побоялся сделать только хуже

Один светодиод разрушился, я его замкнул, для проверки планки.

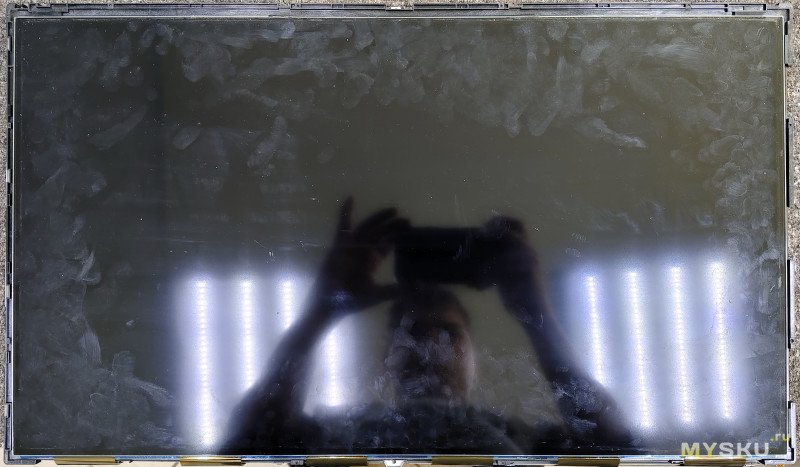

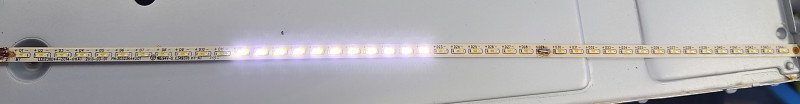

Подключил через тестер подсветки — светится четверть планки.

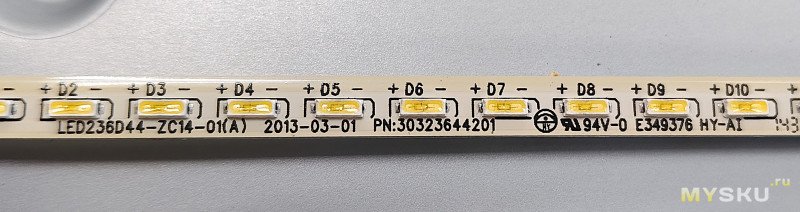

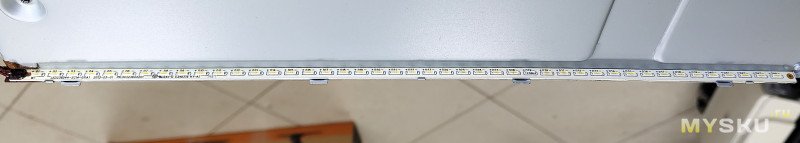

Маркировка LED236D44-ZC14-01(A).

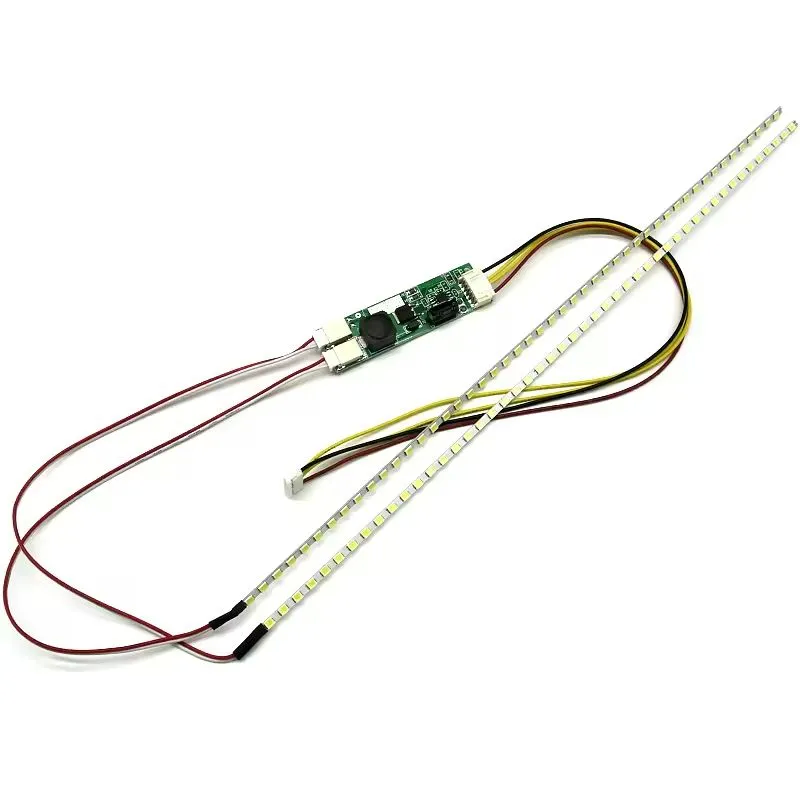

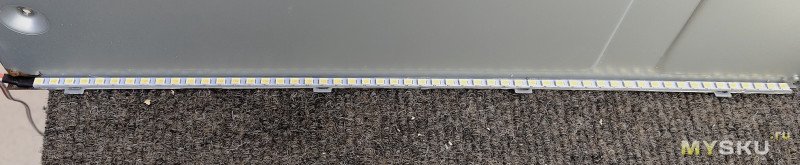

Для ремонта был куплен универсальный комплект с планками и драйвером. По ширине планка встаёт как нужно.

Теперь нужно обрезать до нужного размера. Соединение светодиодов в планке последовательное по 3 шт, далее эти цепочки соединяются параллельно. У меня вышло 54 — 18 групп по 3 светодиода.

Приклеиваем на теплопроводной двухсторонний скотч для хорошего охлаждения на корпус.

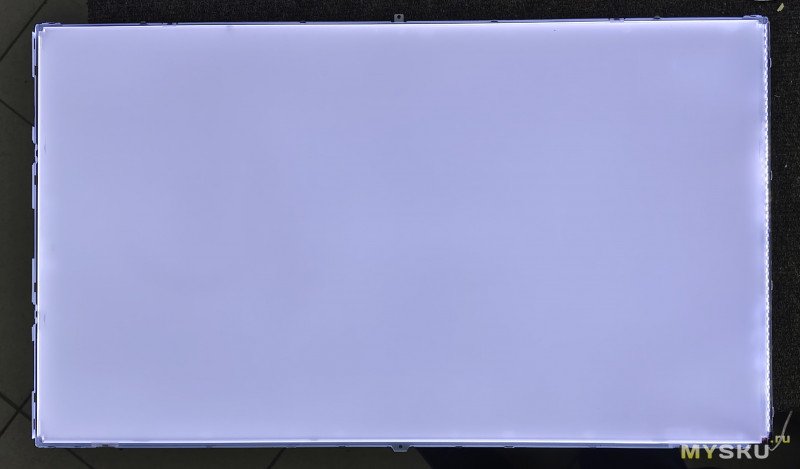

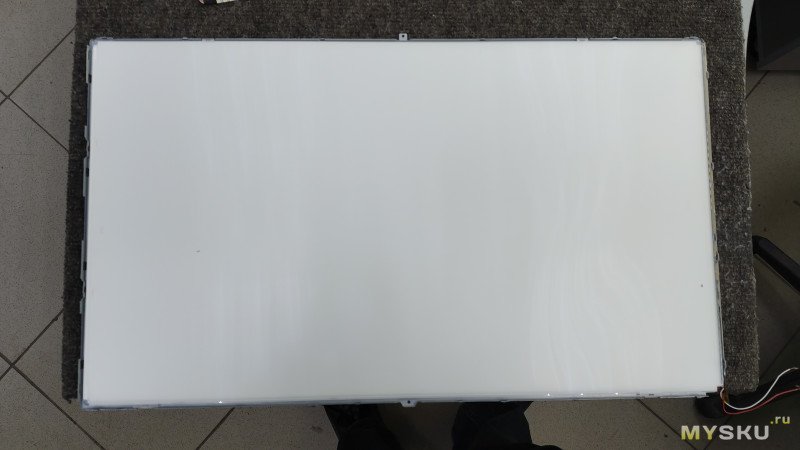

Включаем — есть несильный засвет из-за повреждения оргстекла. Тв все равно кухонный, поэтому не буду заморачиваться.

Собираем телевизор в обратной последовательности. Следите за краями и углами матрицы — все должно лежать в углублении рамки.
Теперь подключим драйвер к плате.
Сначала питание взял с конденсаторов (+12v), провод для включения драйвера (ena) подпаял к плюсовому контакту USB — там напряжение появляется только при включенном тв, а провод регулировки яркости оставил в воздухе — телевизор все равно в настройках не имеет пункта регулировки подсветки — будет всегда на максимуме.

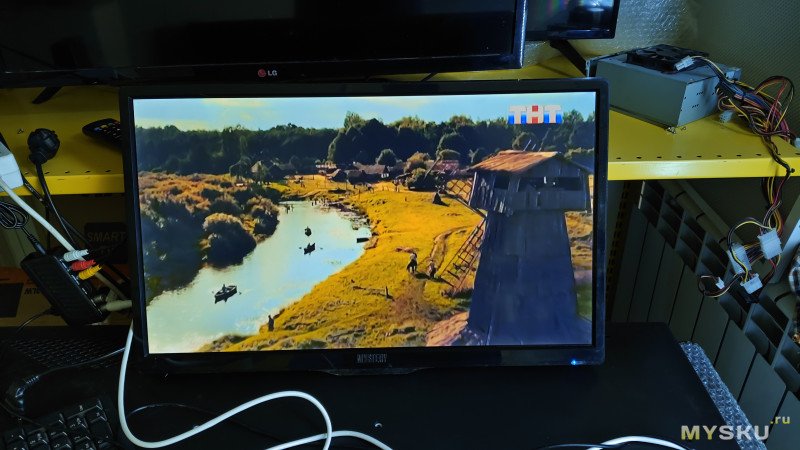

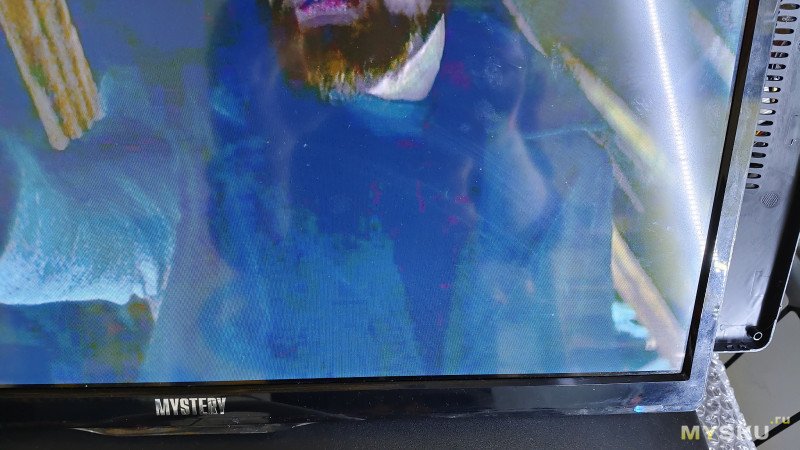

Включаю — все заработало, оставил на пару часов поработать. Спустя время смотрю и вижу странное изображение — как будто накрутили яркости, все как будто в тумане. На фото это не так сильно видно


Подключил драйвер от отдельного блока питания для проверки, подождал — изображение нормальное. Выходит причина в подключении драйвера.

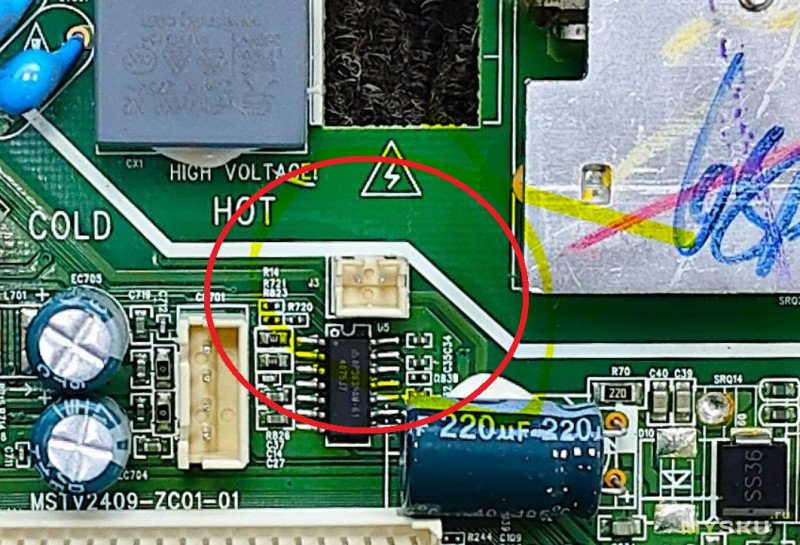

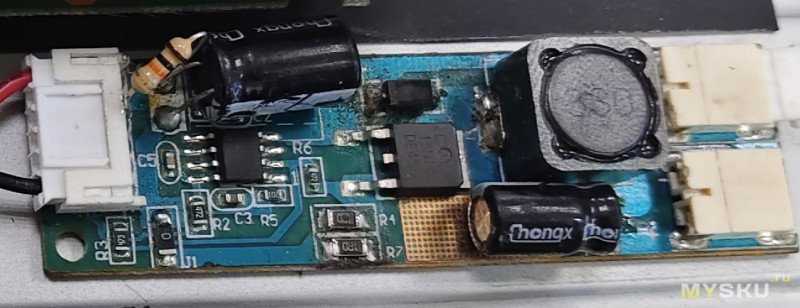

Переделал — питание на драйвер взял с транзистора, который подает питание на микруху драйвера ap3038am (плюс 12v взял со стока транзистора, оно появляется только во включенном состоянии, в дежурном режиме оно отсутствует), минус — любая масса с платы (только не с высоковольтной части). Переделал включение — теперь запуск происходит при подаче напряжения +12v, для этого через резистор 10кОм подключил контакт ENA к +12V


Включаю — запуск есть, спустя пару часов картинка не изменилась, «туман» пропал. Отлично
Теперь необходимо понизить ток на светодиоды, т.к драйвер в стоке рассчитан на 2 планки, а подключена только одна, да и еще укороченная.
Какой ток должен быть на светодиодах в этих планках? В интернете во многих статьях пишут: 20ma на одну группу светодиодов. У меня 18 групп, 18*20=360ma

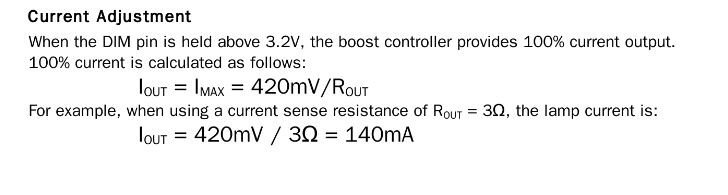

Для этого нужно рассчитать сопротивление резисторов R4 и R7. Согласно даташиту на микросхему DF6113 (на ней работает драйвер подсветки) номинал рассчитывается по формуле

Т.е путем нехитрых расчетов получается, что для получения необходимого тока нужно примерно 1.2Ohm

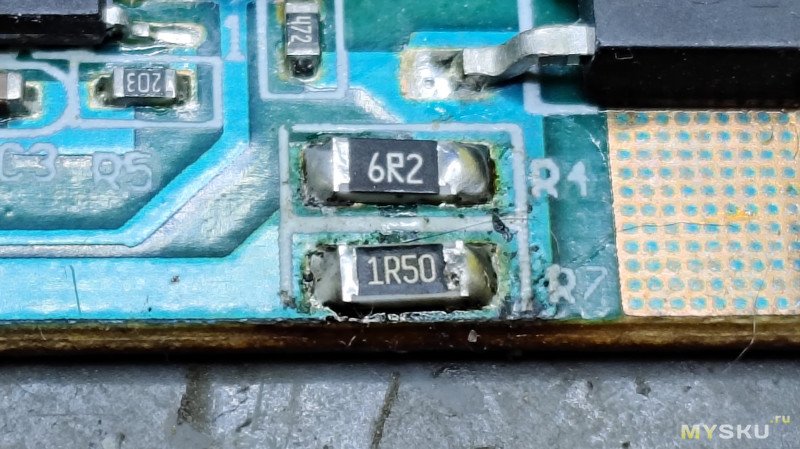

Установил параллельно 2 резистора 1.5 и 6.2 Ohm, их общее сопротивление как раз выходит какое требуется

Включаю и вижу, что явно не хватает подсветки и картинка тусклая. Было бы 2 планки — тогда скорее всего было бы более менее.

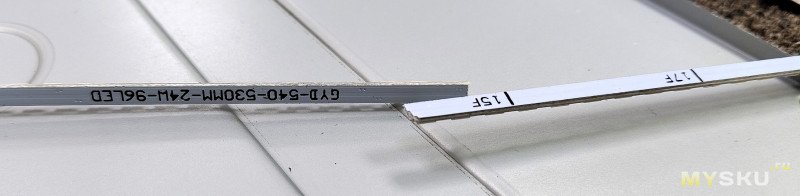

Думаю что делать и смотрю на планку (на оставшуюся), а на ней вижу цифры 24W — цифра суммарной мощности всех светодиодов (не учитывая схему подключения)

Если посчитать (24W/96светодиодов=0.25W), то выходит светодиоды распаяны на 0,25w, а значит максимальный ток на светодиод 80ma, но посмотрев даташиты на похожие светодиоды я пришел к выводу, что допустимо будет 60-70ma.
Поискав нашел информацию, что на этих планках тип применяемых светодиодов: 2835 3V 0.25W — всё сходится.
Не знаю, откуда пошла цифра в 20ma, думаю это для установки планок без теплоотвода.
Поэтому возвращаю родные резисторы по 1 ому на место (общее 0.5 ома) и выходит, что ток на планку всего 840ma — по 47ma на группу в моем случае, что с запасом.
Включил от ЛБП для проверки, потребление 7.6w — как и должно быть

Теперь яркости подсветки хватает, нагрев корпуса, где приклеена планка в районе 40-45 градусов — что вполне допустимо.

На этом всё, спасибо за внимание.
Удачных ремонтов!
