Светодиодная лента без резисторов. Бюджетный ремонт люстры, но...
- Цена: 17BYN (примерно $5.5) за 3 метра
- Перейти в магазин
Разбавим замену подсветки в телеках аналогичной работой в люстрах ;)
Просматривая местную онлайн-барахолку я набрел на люстру которая понравилась по форме и цене, но была, увы, не совсем исправна — горела только половинка. Зато в комплекте радиопульт, возможность подключения телефона по блютусу… Немного подумав, я решил ее таки купить и отремонтировать — благо на озоне продается всё что может потенциально потребоваться при ремонте
Вот такая люстра. Новая стоит раза в 3-4 дороже чем я купил:
Логика подсказала, что вероятность выхода из строя половинки драйвера довольно низкая, а вот с учетом того что все ленты включены последовательно, то вероятность выхода пары отрезков лент — наоборот весьма высока. Теоретически, можно было бы попробовать обойтись именно заменой нескольких отрезков, но увы, масштаб разрушений оказался сильнее чем я надеялся. Но обо всём по порядку.
И начнем с лент. Упаковано хорошо — картонная коробка, пупырка
Сама лента имеет ширину 6.3-6.5мм и длину сегмента порядка 62мм. Всего в рулоне было 48 сегментов по 62мм = 2976мм. Родная лента разбира на более короткие куски и имеет соответственно несколько бОльшую плотность диодов. На одном сегменте и там и там 10 диодов, по 5 параллельно включенных теплых и холодных, ну и всё это в пределах ленты соединено последовательно. На обратной стороне ленты есть клеевой слой защищенный голубой ленточкой. Адгезия средняя.
Ну и теперь о грустном. Я понятное дело вычислил неработающие сегменты при помощи этого пинцета, и даже заменил их — потребовалось всего 4 отрезка новой ленты, но увы — при включении ленты я увидел что довольно много диодов уже «доходят» — какие-то моргают, какие-то уже погасли, в итоге было принято решение менять нафиг всё. Тут вылез неприятный момент — новой ленты не хватило, в люстре 6 лепестков, на который отлично подходят 10 сегментов новой ленты на каждый. Итого два лепестка пришлось собирать из отрезков старых лент. И может это даже и к лучшему, как и то что характеристики диодов я проверил только после ремонта…
Вот старые диоды
Вот новые. Тут проверил не только теплый и холодный по отдельности, но и вместе.
На люксы не смотрите — расстояние до прибора было разное, да и в целом меня больше интересовала цветовая температура и CRI. И тут конечно полное разочарование — 70-75 это катастрофически мало. И обидно даже не то что новые ленты не фонтан, а то что старые были заметно лучше.
Так что увы, люстру-то я починил, но диоды хотелось бы получше. Эти рекомендовать не могу — цена приятная, но по современным меркам такие диоды не для жилых помещений ;) С другой стороны, на мой взгляд, цветопередача не особо-то и пострадала, как говорится «под какими только знаменами не доводилось воевать нам, дальтоникам» ;)
Так что если у кого есть ссылки на хорошие и недорогие подобные ленты (без резисторов, с параллельно-последовательным соединением диодов) — делитесь, не стесняйтесь
Просматривая местную онлайн-барахолку я набрел на люстру которая понравилась по форме и цене, но была, увы, не совсем исправна — горела только половинка. Зато в комплекте радиопульт, возможность подключения телефона по блютусу… Немного подумав, я решил ее таки купить и отремонтировать — благо на озоне продается всё что может потенциально потребоваться при ремонте
Вот такая люстра. Новая стоит раза в 3-4 дороже чем я купил:
Логика подсказала, что вероятность выхода из строя половинки драйвера довольно низкая, а вот с учетом того что все ленты включены последовательно, то вероятность выхода пары отрезков лент — наоборот весьма высока. Теоретически, можно было бы попробовать обойтись именно заменой нескольких отрезков, но увы, масштаб разрушений оказался сильнее чем я надеялся. Но обо всём по порядку.
И начнем с лент. Упаковано хорошо — картонная коробка, пупырка
Сама лента имеет ширину 6.3-6.5мм и длину сегмента порядка 62мм. Всего в рулоне было 48 сегментов по 62мм = 2976мм. Родная лента разбира на более короткие куски и имеет соответственно несколько бОльшую плотность диодов. На одном сегменте и там и там 10 диодов, по 5 параллельно включенных теплых и холодных, ну и всё это в пределах ленты соединено последовательно. На обратной стороне ленты есть клеевой слой защищенный голубой ленточкой. Адгезия средняя.
Ну и теперь о грустном. Я понятное дело вычислил неработающие сегменты при помощи этого пинцета, и даже заменил их — потребовалось всего 4 отрезка новой ленты, но увы — при включении ленты я увидел что довольно много диодов уже «доходят» — какие-то моргают, какие-то уже погасли, в итоге было принято решение менять нафиг всё. Тут вылез неприятный момент — новой ленты не хватило, в люстре 6 лепестков, на который отлично подходят 10 сегментов новой ленты на каждый. Итого два лепестка пришлось собирать из отрезков старых лент. И может это даже и к лучшему, как и то что характеристики диодов я проверил только после ремонта…
Вот старые диоды
Вот новые. Тут проверил не только теплый и холодный по отдельности, но и вместе. На люксы не смотрите — расстояние до прибора было разное, да и в целом меня больше интересовала цветовая температура и CRI. И тут конечно полное разочарование — 70-75 это катастрофически мало. И обидно даже не то что новые ленты не фонтан, а то что старые были заметно лучше.
Так что увы, люстру-то я починил, но диоды хотелось бы получше. Эти рекомендовать не могу — цена приятная, но по современным меркам такие диоды не для жилых помещений ;) С другой стороны, на мой взгляд, цветопередача не особо-то и пострадала, как говорится «под какими только знаменами не доводилось воевать нам, дальтоникам» ;)
Так что если у кого есть ссылки на хорошие и недорогие подобные ленты (без резисторов, с параллельно-последовательным соединением диодов) — делитесь, не стесняйтесь
| +10 |
6452
31
|
Самые обсуждаемые обзоры
2) и что — что нонейм-СД даже без CRI в параметрах будут хороши по этому показателю?)
не попробуешь не узнаешь. есть ссылки на проверенные аналогичные ленты с качественными диодами по цене не как у крыла боинга?
А как Вы думаете, почему у СД с хорошей цветопередачей такой ценник? и какова вероятность найти
алмаз в (_)*(_) лошадитаковые в дешёвой нонейм-ленте?я отвечал на Ваш вопрос «что заставило Вас предположить, что ресурс всех остальных светодиодов не выработан полностью?». я лично в курсе что если начали гаснуть и мигать диоды то им карачун уже всем. но Вы зачем-то спросили — я ответил.
если вопрос подразумевает «зачем я оставил некоторые диоды?» — ответ на него довольно очевиден: мне не хватило купленной ленты. а с учетом того что лента не сильно понравилась в плане цветопередачи — я решил не покупать еще одну такую же, а подождать альтернативы. увы, похоже, в комментах ничего полезного не будет
а Вам определенно нужно выражать мысли более понятным окружающим образом.
Даа, я даже не могу понять, в каком месте мы друг друга совсем не поняли, проще забить)
А вот тут написано наоборот:
Теоретически, можно было бы попробовать обойтись именно заменой нескольких отрезков, но увы, масштаб разрушений оказался сильнее чем я надеялся.
То есть рассчитывали на частичную замену. Иди это Вы сами так контркогерентно выражаетесь?)
Неслабый бросок тока добивает остальные :)
когда температура электролитов под сотню, проблема именно в ней, а не их качестве. в таких околопредельных условиях срок их жизни и должен исчислятся тысячами часов.
Это когда было? Сейчас в магазинах (не на Али) практически не найти такие лампы. Речь о лампах Е27. Все либо с линейным драйвером, либо с импульсным. Скорее наблюдается переход на линейный.
Например, армстронги «Всесветодиоды» показали ресурсы 53500-59000 часов при круглосуточной работе. Ещё один такой же уже 60288 и продолжает работать, но часть светодиодов значительно снизила яркость.
Надо бы померять насколько деградировал световой поток, но этож пыль с плафонов надо стирать…
А лампы между тем, работают уже около 15 лет, и из десятка трубок вышли из строя… ноль штук.
Не горят, хоть убей…
Лет пять назад надо было купить в мастерскую свет, думал взять светодиодное что-то, и по итогу купил таких же, тоже работают, но они реже включаются.
Я когда покупал первый комплект ламп пришлось его заказывать т.к. таких дорогих (что-то типа +200руб) никто не берет и на точках их не держут. Нашел человека который торговал в розницу, спрашиваю: вот я у вас куплю, чтобы не бегать раз в месяц — сколько сразу купить запасных. Он подумал, и говорит — одну купи, мало ли брак какой. Или ноль.
Вот ещё пример гениального конструкторского решения www.ozon.ru/product/lyustra-potolochnaya-svetodiodnaya-dimmiruemaya-s-d-u-100-vt-36-m2-reguliruemyy-belyy-svet-897284492 лента приклеена на оргстекло, металл в люстре присутствует, но в теплоотводе не участвует и на фото ниже что происходит с этой поделкой через 2 года. Друг купил 2 шт. обе выбросили.
Надо на таобао поискать…
Я перестал покупать не с таобао, раз в пару месяцев килограмм 20 всяких ништяков оттуда заказываю. И ценник на доставку получается небольшой. В данном случае яб оценил в 1-3$, смотря как упакуют

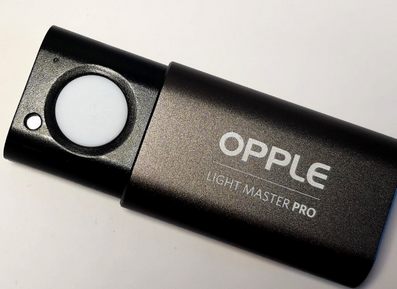

OPPLE Smart Lighting.
..........................
Как-то удручающе все выглядит. Какой-то совершенно пропиетарный софт итд итп.
И в отличии от какого-нибудь со2, даже если купить датчик и собрать прибор, то придется разбираться с тем, как обрабатывать показания.
И что-то мне подсказывает, что в результате все это в мусорку отправится :(, ну т.е. окажется, что многовато допущений.
Совершенно не хочется спонсировать такие бизнес-модели.
Так это любой софт так, даже вашу ОС виндовс/андроид/иос с которой (наверное) вы пишете эти комментарии, вам тоже дают только попользоваться.
Это еще почему? Я, конечно, 100% не проверял, но что-то не помню требования у данного софта к интернету.
В данном случае, это «куплю билет и пойду пешком». Вам CRI и цветовая температура недорого нужна?
Это был бы может и неплохой прибор, но подумав я понимаю, что мне такой не нужен.
Проблема в том, что я не смогу ему доверять. Уж больно синтетический результат…
Ну и много где у меня несветодиодный свет, что тоже не добавляет этому решению бонусов.
Было бы оно «нормальное» в плане подхода, яб купил чисто «до кучи», но в том виде что есть не считаю это полезным. Вредным считаю :)
Что-то вы в показаниях запутались. А ведь начиналось всё с
Что значит «синтетический результат»? Вроде по CRI проводились тесты, и приборы эти меряют достаточно точно. У меня примерно такое же впечатление — лампы high cri показывает именно так, на солнечный свет тоже показывает 99. И по цветовой температуре всё хорошо, ну а пульсации — там много не надо, чтобы измерять.
А в чем проблема с «несветодиодным» светом?
Вот не понимаю, что вам тут кажется вредным. Что приложение требует интернет? Ну, да, неприятно. Но так вроде в отзывах пишут, что на 4пда есть версия, которой не нужен. А в остальном — аналоговнет же за такие деньги. А cri в быту периодически замерить хочется. Поэтому ваш подход выглядит как ССЗБ.
Само собой это не поверенный прибор за 15к+
В целом мне никогда не было понятно, что в люстре может быть «на полтос». В какой-то момент уже почти купил трубу для изготовления корпуса, но так и не срослось.
Я прекрасно понимаю как считается себестоимость в том числе. Вам нужны две светодиодные люстры за 100000? Я вам сделаю, хотите? Если по итогу окажусь в убытках — это мои проблемы :).
На какое напряжение и ток рассчитана лента? Как сегменты могут соединяться последовательно, если во всех классических лентах сегменты запараллелены?
тут два плюс с одной стороны а два минус с другой стороны секции
верхная часть один цвет нижний другой цвет (резисторов нет, есть с тремя контактами но это редко)
а не как в классической плюс и минус с одной
Секция это 5 теплых и 5 холодных
И это одна из причин выгорания. если в какойто секции будет КЗ (а это не редкость)
это кстати причина когда после замены части люсты не того цвета… не все понимают это
и думают как вы что там в параллель набрано
p/s
По напряжению тут уже сам считай. падение на секции стандартно для светодиода 2.5-2.6в
судя по описанию на странице товара — ток 220-260мА. напряжение зависит от длины ленты
как ауди может ездить на солярке, если все жигули-классика ездят на бензине?

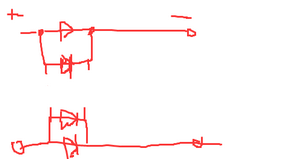

тут в каждом сегменте 5 параллельно включенных теплых и 5 параллельно включенных холодных диодов. на одном конце сегмента плюс этой сборки, на другом — минус. все сегменты ленты соединяются, соответственно, последовательно, а в драйвере стоит стабилизатор тока рассчитанный на определенное количество последовательно включенных диодов (ну или сборок из нескольких параллельно включенных диодов)
Или вы не хотите обобщить методику для ремонта всех светодиодных люстр? Починили свою и слава богу? В чем тогда полезность этого обзора?
в то же время из тех 3 или 4 люстр что у меня есть — во всех применяется именно такая лента в плане топологии. возможно отличается по качеству диодов, плотности на метр и т.д.
я не занимаюсь ремонтом светодиодных люстр, соответственно я не собираюсь что-то там обобщать хотя бы потому что у меня нет достаточной статистики и опыта таких ремонтов.
а в чем полезность ваших комментов?рассказать общественности что ленты для ремонта люстр можно купить довольно недорого, правда коэффициент цветопередачи не фонтан(но не всегда это выгодно ) цена драйвера обычно от 600р
Всё ждал когда подгорит и будет визуально заметен, но это так и не происходит.
проше вырезать по меткам и заменить все 10(5+5) как тут в теме…
Не путая полярность!!! (там и стрелочка бывает нарисована)
Спасибо! Придётся действительно всю секцию диодов заменить, откладывал до последнего, т.к. если полезу, то придётся туда esp8266/esp32 вживлять для полноценного удалённого управления, а пока просто перед люстрой WiFi выключатель с релюшкой висит и включает последний заданный режим настроенный с пульта.
а по замене диодов — надо смотреть как они тут соединены для начала, а там видно будет. но редкие проблемы практически не ищутся. разумнее подождать пока погаснет и там уже рваться в бой
Задолбался ждать, может секция замигать, а может и светить несколько дней без проблем.
На нервы действует такое. Уж плафон снял пару месяцев назад. А подмигивать наверно в декабре начала.
… радиатор большой даже фен не справится
p/s
и ток сразу поменьеш выстави.замени резисторе в драйвера
может и не придётся пока менять (от перегрева отслаивается от дорожки)
Я панели светодиодные на кухонной плите ремонтировал: стеклокерамика с нагревательным элементом, прям очень удобно, но минус что её площадь большая.
Этот светильник должен быть почти вечный если с умом использовать, там два вида светодиодов: тёплый свет на 100% жарит, холодный также. А если нейтральный выставить, то оба тёплый и холодный на 50% мощности смешиваются, локальный нагрев сильно меньше.
Но домашние нащёлкают на выключателе и часто был включён тёплый, он теперь и глючит. Ведь всё время просил: не включайте ссаный цвет и люстра долго прослужит.
Ладно, отремонтирую, добавлю туда esp32 и оставлю только нейтральный с возможностью регулировки яркости.
А для пульта рядом держатель (магнитны-есть на или или кармашек)
проблема решается за 1-2 месяца… привыкают что только пульт
+ теплопровод жирный а не фольга как у утюга
https://aliexpress.ru/item/1005006283334798.html
Замеры в отзыве мои, но до реальной эксплуатации руки так и не дошли :( Люстра никак не сдохнет, а в вроде как рабочую лезть не хочется.
у люстр в 9 из 10 два
три используют в дешёвых круглых светильниках
Я уже думаю как вариант MEAN WELL LPV серию на всю комнату (обычный блок питания, не драйвер), но дальше от этого блока к каждому светильнику все равно нужен драйвер правда уже не AC-DC, а DC-DC (здесь по приколу можно попробовать CA-266S драйвер для подсветки в телевизорах). Но это кажется чрезмерным усложнением.
