Вторая жизнь радиоприемника СССР

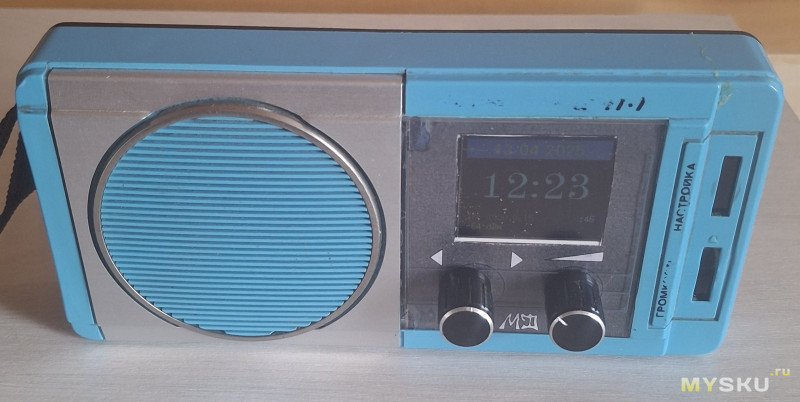

Решил написать, как я даю вторую жизнь старым радиоприемникам. Года 4 назад прочитал про Ка-Радио. Заинтересовало. Сделал сначала один, потом второй. Дальше возник вопрос корпуса. Не долго думая впихнул начинку в корпус радиоприемника Вега 404. Результат понравился. Короче за 4 года собрал порядка 15 радиоприемников. Часть раздарил, часть играет дома в качестве проводной радиоточки (как в СССР). Этакая бубнилка-говорилка.
Сейчас опишу создание стерео варианта интернет-радиоприемника на базе Ка-Радио с экраном 2,8 дюймов с возможностью подключения по Bluetooth для воспроизведения музыки с телефона. Так как еще не придумали способ совместить интернет-радио и блютуз в одной ESP-32, возьмем самый простой модуль MH-M18. Кстати, большинство модулей, что сейчас нам поставляют китайские партнеры собраны на другой микросхеме и не поддерживают управление кнопками. Но мне повезло, в старых запасах нашлась оригинальная. Итак, имеем 2 радиоприемника Вега 341-1 производства СССР.
Разбираем и удаляем все, кроме динамиков.
Безжалостно пилим оба корпуса.
Совмещаем оба корпуса и клеим. Я использовал самодельный стапель из 2 уголков. Клеил на цианоакрилат + сода. Так как этот клей не прощает ошибок, сначала фиксируем половинки корпуса на термоклей, проверяем а уж потом пользуем цианоакрилат.
Вот что получилось. Конфигурация задних крышек немного несимметрична, ну что ж … Придется закрыть на это глаза.
Так как цвета корпусов немного не совпадают, принято решение красить оба. Для этого алюминиевые накладки удалил перед покраской.
Пока корпус сохнет, собрал в единую кучу все, что планирую впихнуть в приемник.
1. ESP-32 Wroover
2. Усилитель PAM8403
3. Bluetooth модуль MH18
4. Модуль бистабильного переключателя (при нажатии на кнопку на выходе появляется напряжение питания, при повторном нажатии напряжение пропадает). Служит для включения модуля Bluetooth и реле коммутации входного сигнала усилителя.
5. Реле коммутации входного сигнала усилителя. Позже модуль заменил на обычную кнопку, т.к не смог надежно закрепить плату переключателя.
6. Гальваническая развязка для снижения писка Bluetooth модуля
7. Модуль питания и заряда аккумулятора.
8. Экран TFT2,8 дюйма.
Еще нужен энкодер, аккумулятор 18650, резисторы на 10 кОм для энкодера (2 шт), Резисторы 9,1кОм, 33 кОм и 51 кОм для кнопок управления Bluetooth, 2 конденсатора 100 мкФ*10в для входа усилителя РАМ8403 и кнопка включения Bluetooth вместо пункта 4, а также ферритовые бусины на выхода подключения динамиков. Считается, что они уменьшают уровень вч помех. Так же очень кстати пришел из Китая показометр заряда батарей, решил использовать и его

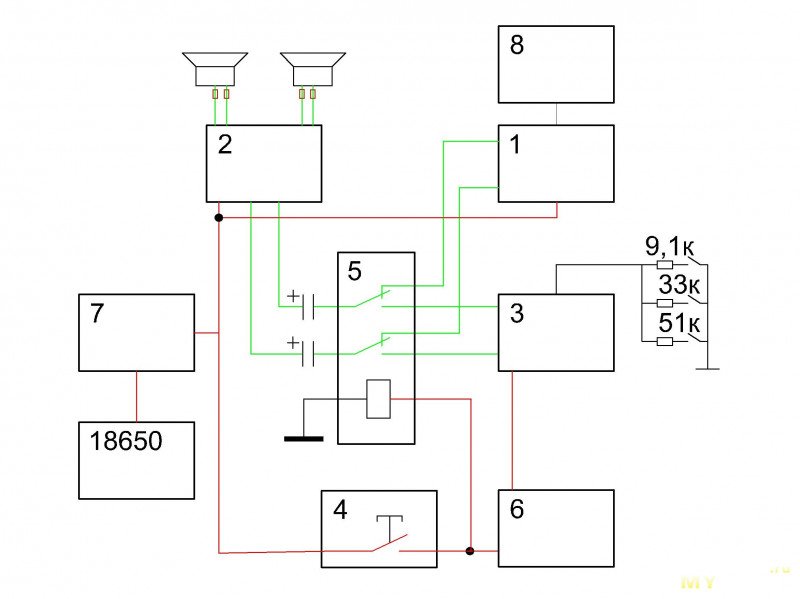

Блок-схема подключения выглядит так (зеленый цвет – цепи звука, красный – питания):

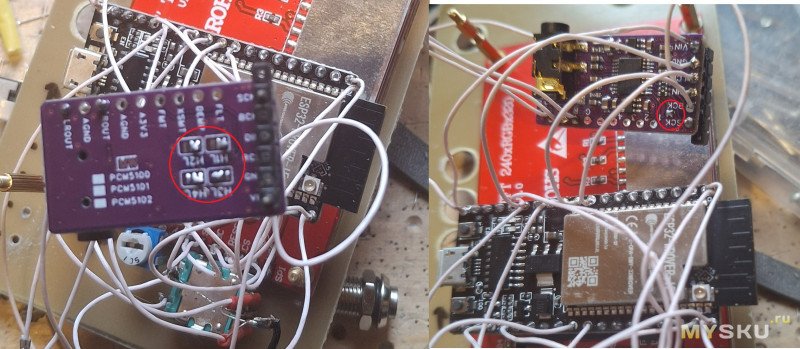

Ранее Ка-Радио собирал с использованием внутреннего DAC модуля ESP-32. В этот раз решил использовать модуль PCM 5102. Как раз наши китайские партнеры привезли парочку. В этом модуле главное – правильно повесить перемычки, иначе не заработает.
Как программировать Ка-Радио не буду описывать, в инете много материала на эту тему. Можно вместо Ка-Радио запрограммировать ESP-32 по проекту Ё-Радио, но тогда необходимо будет использовать VS1053 или PCM 5102. Мне Ё-Радио больше нравится информацией, которая выводится на дисплей, но пока я его победить не могу.
Дальше все просто: ненужное отпиливаем, недостающее вклеиваем. Готовим переднюю панель из оргстекла 3 мм и стеклотекстолита 1 мм. прикидываем ее дизайн приклеиваем оргстекло к корпусу.


Берем монтажную плату 7 на 9 см и распаиваем основные модули. Так как все устройство включается при повороте ручки усилителя, питание берем с контакта потенциометра.
Печатаем на самоклеющейся бумаге переднюю панель, прорезаем необходимые отверстия и клеим на стеклотекстолит.
Вставляем переднюю панель и экран. Фиксируем получившийся бутерброд на оргстекле гайками кнопки, потенциометра и энкодера.

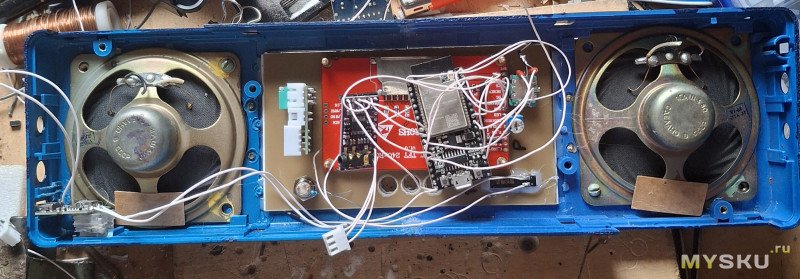

Собираем все в единую конструкцию, вставляем разьемы, паяем то, что забыли припаять, отпиливаем то, что забыли отпилить и приклеиваем то, что забыли приклеить. Фотографируем напоследок, ужасаемся качеству выполненной работы и закрываем крышку, чтоб не видеть весь этот кошмар ))).
И вот что получилось:
.
В планах поставить туда второй аккумулятор и антенну для ESP32. Но это когда придет посылка от наших китайских партнеров. На вскидку на модули и детали потрачено в районе 1500 руб. Приемники уже были в закромах.
Сейчас опишу создание стерео варианта интернет-радиоприемника на базе Ка-Радио с экраном 2,8 дюймов с возможностью подключения по Bluetooth для воспроизведения музыки с телефона. Так как еще не придумали способ совместить интернет-радио и блютуз в одной ESP-32, возьмем самый простой модуль MH-M18. Кстати, большинство модулей, что сейчас нам поставляют китайские партнеры собраны на другой микросхеме и не поддерживают управление кнопками. Но мне повезло, в старых запасах нашлась оригинальная. Итак, имеем 2 радиоприемника Вега 341-1 производства СССР.





Так как цвета корпусов немного не совпадают, принято решение красить оба. Для этого алюминиевые накладки удалил перед покраской.


2. Усилитель PAM8403
3. Bluetooth модуль MH18
4. Модуль бистабильного переключателя (при нажатии на кнопку на выходе появляется напряжение питания, при повторном нажатии напряжение пропадает). Служит для включения модуля Bluetooth и реле коммутации входного сигнала усилителя.
5. Реле коммутации входного сигнала усилителя. Позже модуль заменил на обычную кнопку, т.к не смог надежно закрепить плату переключателя.
6. Гальваническая развязка для снижения писка Bluetooth модуля
7. Модуль питания и заряда аккумулятора.
8. Экран TFT2,8 дюйма.
Еще нужен энкодер, аккумулятор 18650, резисторы на 10 кОм для энкодера (2 шт), Резисторы 9,1кОм, 33 кОм и 51 кОм для кнопок управления Bluetooth, 2 конденсатора 100 мкФ*10в для входа усилителя РАМ8403 и кнопка включения Bluetooth вместо пункта 4, а также ферритовые бусины на выхода подключения динамиков. Считается, что они уменьшают уровень вч помех. Так же очень кстати пришел из Китая показометр заряда батарей, решил использовать и его
Блок-схема подключения выглядит так (зеленый цвет – цепи звука, красный – питания):


Дальше все просто: ненужное отпиливаем, недостающее вклеиваем. Готовим переднюю панель из оргстекла 3 мм и стеклотекстолита 1 мм. прикидываем ее дизайн приклеиваем оргстекло к корпусу.









В планах поставить туда второй аккумулятор и антенну для ESP32. Но это когда придет посылка от наших китайских партнеров. На вскидку на модули и детали потрачено в районе 1500 руб. Приемники уже были в закромах.
Самые обсуждаемые обзоры
+88 |
2722
55
|
+62 |
3461
65
|
+138 |
3690
41
|
А сейчас на этих диапазонах ничего нет
Процесс ради удовольствия…

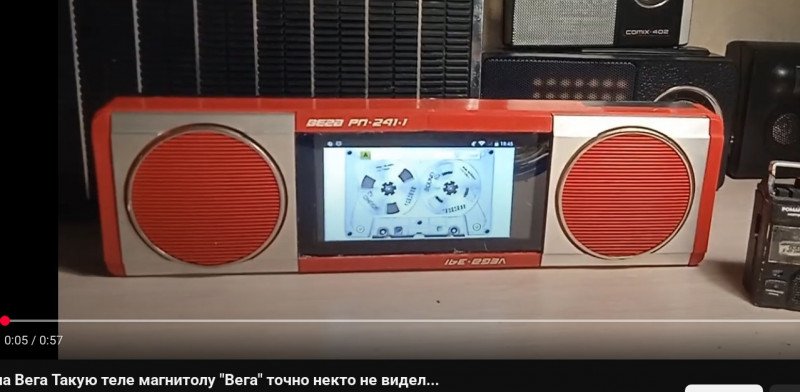

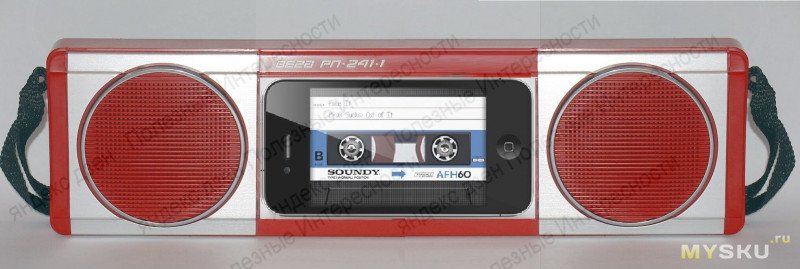

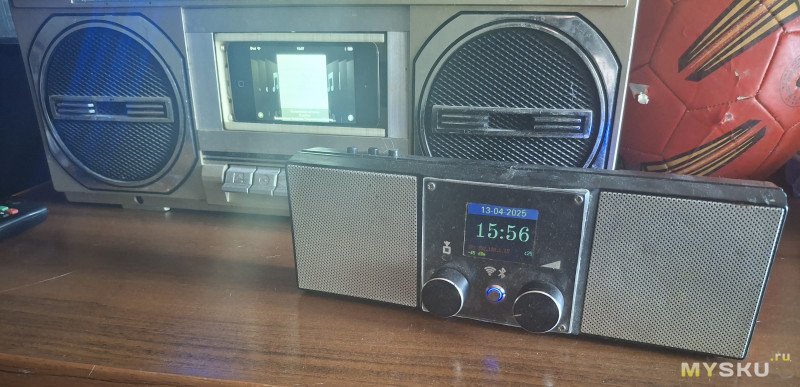

Тут места хватит под практически любой старый смартфон, к нему дополнительный аккумулятор вместо раздувшегося родного и усилитель. В принципе, по такой конструкции можно даже видео смотреть.
4. Модуль бистабильного переключателя
5. Реле коммутации входного сигнала усилителя.
6. Гальваническая развязка для снижения писка Bluetooth модуля — типа B0505S***?
8. Экран TFT2,8 дюйма.
5. https://aliexpress.ru/item/1005003128650956.html
6. https://aliexpress.ru/item/1005004617102665.html
8. https://aliexpress.ru/item/1005006604419627.html
Даже не знаю где в моих краях такое купить. Выпаивать, еще надо найти из чего.
Мне бы что-нибудь простое, с экранчиком, без всяческих радиокомпонентов. Резистор я еще могу припаять. есть подстроечные под рукой, но вот с остальными «конденсаторами» — проблема.

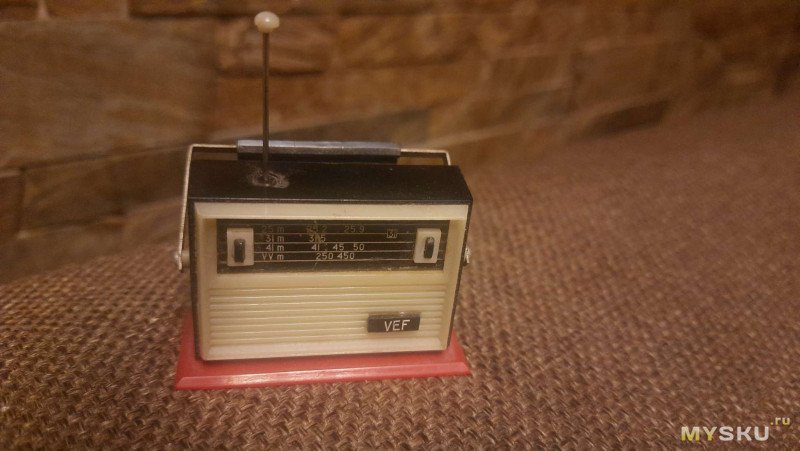

П.С. И самое обидное, что имею достаточно ретро-техники типа VEF, Selga, которой хочется дать вторую жизнь.
