Продолжаем серию обзоров про FNIRSI.
На этот раз паяльник с питанием от USB и просто от 24в. Ну и небольшое сравнение с здоровым тяжелым 100 ваттным паялом.
Паяльник продается в двух цветах — черный и синий.
На коробке надписи на английском и китайском. Написано что паяльник работает 9-20в и 65 ватт, в реальности до 24 вольт как минимум и до 100 ватт. Есть инструкция на русском английском и португальском и китайском. Инструкция тоже книжечка из качественной бумаги, а не просто кривая мятая бумажка с копией перевода гугла. Кстати, инструкцию можно скачать <ТУТ> с сайта FNIRSI. Упаковка на 5+, красиво, инструкция на русском тоже приятно.
Длина паяльника с колпачком около 18см, вес без колпачка около 40 грамм, колпачок еще 13 грамм.
Диаметр около 19мм
Минимальная комплектация это паяльник и 1 жало, подставка и переходник DC 5,5-2.5 — USB Type-C и этого вполне достаточно для пайки.
Второй вариант это запитать паяльник от USB Type-C. От USB USB Type-A паяльник не запускается без плясок с бубном, даже если на этом порту есть быстрая зарядка. В паяльнике встроен триггер протокола PD и он переключает блок питания на 20 вольт и от него работает. Напряжение триггера можно изменить в меню, 9-12-15-20в. Если у вас нет зарядки с USB Type-C, то можно запитать от USB Type-А, добавив платку триггера, чтоб она переключила блок на повышенное напряжение. Так можно включать паяльник и по протоколам Quick Charge, при этом нужно использовать комплектный переходник. Или же аналогично можно питать от powerbank если у него только выходы USB Type-А, но он может 9 вольт и выше.
Кроме питания от повербанка, можно сделать сборку лития на 12-24в и просто ей запитывать паяльник автономно.
Третий вариант это купить паяльник сразу с блоком питания. Он выдает 65 ватт, два порта USB Type-C. и Type-A. Они работают одновременно, можно питать паяльник 20в и заряжать телефон или другие устройства 5в или быстрая зарядка телефона и второй порт 5в одновременно. Кроме того я припаял платку триггера PD к шнуру своего ноутбука, она переключила блок на 20в и этот блок спокойно зарядил мой ноутбук с ноля до 100% при работе. Блок отдавал около 50 ватт и был чуть теплый. Ну, естественно, работает быстрая зарядка телефона, поддерживает почти все протоколы.
И можно купить шнур отдельно или в комплекте, длина 1,2метра. Шнур гибкий силиконовый и не плавится паяльником, при 300 градусов никаких следов на шнуре не осталось. Ну и на шнуре есть застежка в ретро стиле из кожи молодого дермантина, тоже приятный штрих. Разъемы металлические. Стоит шнурок отдельно баксов 10.
Если напряжение ниже 9 вольт (обычный USB 5v), то паяльник пишет Vol Low и не работает.

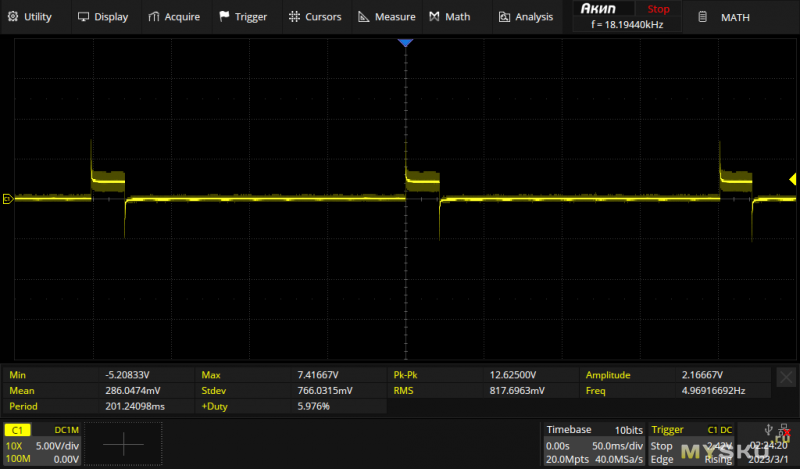

Я запитал FNIRSI HS-01 от своего лабораторника и вот что увидел на графиках:
При подключении от 24в паяльник берет до 4.2А, то есть около 100 ватт. Визуально время прогрева до 300 градусов около 6 секунд, от 20 вольт около 8 секунд.
На втором графике паяльник питался от 9 вольт и потом я поднял до 20 — видна работа ПИД — регулятора. Какое-то время после нового жала температура плавает, потом устанавливается.
Для нагрева нужно нажать левую кнопку паяльника, это тоже покажет анимация на экране. После этого паяльник включается и начинает нагреваться. То есть это плюс к безопасности, если паяльник лежит на столе и появилось питание он не начнет греться сам. Время нагрева от 12в около 30сек, от 20в около 7 сек, от 24в около 3-5 сек. При этом внизу есть аналоговая шкала + цифра, которые показывают мощность нагрева. Например, если включить от 9в и поставить 420 градусов, то шкала всегда будет около 100%, не хватает мощности для разогрева. При питании от 24в шкала держится на уровне 5-7% и растет до при пайке.
Справа на экране показано текущее реальное напряжение и заданная температура. Ну и по центру температура жала паяльника. Нажатием кнопки влево можно уменьшать температуру до 80С, нажатием вправо, как ни странно, увеличивать до 420С. Если зажать правую, то паяльник блокирует кнопки и прекращает нагрев, уходит в ждущий режим. Если зажать две кнопки, то паяльник входит в меню.
В меню удержание правой это выбор / вход, удержание левой это назад / выход.
Пункты в меню написаны на английском
Паяльник может работать от жал Т12, но во первых оно внутри ничем не ограничивается, как будто проваливается дальше чем нужно. То есть можно одеть на Т12 какую-то ограничительную трубку, чтоб она не давала жалу проваливаться дальше, чем нужно и был контакт и нагрев. Но и при этом жало не фиксируется гайкой. И так как сопротивление жала Т12 больше, то мощность паяльника меньше. На алике есть похожие короткие жала, но у них может быть нюанс с длиной, я нашел фото в отзывах что они чуть разные и приходится подкладывать кольцо из проволоки то с одной стороны жала, то с другой.
Фото из отзывов разницы в длине жал:
Размер моего оригинального жала:
Как и на всех паяльниках такого типа, возможна замена жала на горячую.
Ну и раз это паяльник, нужно попробовать им паять. При питании 24 вольта мощность паяльника почти 100 ватт, по этому я сравнил время отпаивания провода сечением 0.75мм от медной шины.
Время отпаивания FNIRSI HS-01 составило 65 секунд
Время отпаивания массивным паяльником ЭПСН-100 ватт составило всего 10 секунд.
Но при этом ЭПСН прогревался до рабочей температуры минут 10, а FNIRSI максимум 10 секунд.
Плюсы:
+ алюминиевый корпус
+ колпачок это удобно и безопасно
+ много настроек, режимы сна, защиты от детей и т. д.
+ много вариантов питания, USB-Type C, DC9-24в, переходник в комплекте
+ мощность 100 ватт от 24в.
+ прогрев до 300С от 20-24в несколько секунд
+ возможность замены жал на горячую
+ гибкий и термоустойчивый силиконовый шнурок
+ мощный блок питания, можно заряжать ноутбук
+ анимации и подсказки на экране
+ инструкция на русском
+ красивая коробка и качественная полиграфия
+ возможность обновлять прошивку
Минусы:
— не адаптирован для жал Т12
— нет режима турбо
— тетриса пока тоже нет.
Записал длинную нудную видеоинструкцию, в ней походил по меню, показал зарядку ноутбука от блока 65W, питание паяльника от USB-A и триггеры быстрой зарядки и прочие нюансы. Видео разделено на части эпизодами, их названия видны в перемотке.
На этот раз паяльник с питанием от USB и просто от 24в. Ну и небольшое сравнение с здоровым тяжелым 100 ваттным паялом.
Внешность
Паяльник приходит в красивой коробке, коробка в пленке. Снимаю пленку, коробка не открывается, а вытягивается сбоку за язычок, необычно. Внутри паяльник, жало и колпачок на плотном поролоне.Паяльник продается в двух цветах — черный и синий.
На коробке надписи на английском и китайском. Написано что паяльник работает 9-20в и 65 ватт, в реальности до 24 вольт как минимум и до 100 ватт. Есть инструкция на русском английском и португальском и китайском. Инструкция тоже книжечка из качественной бумаги, а не просто кривая мятая бумажка с копией перевода гугла. Кстати, инструкцию можно скачать <ТУТ> с сайта FNIRSI. Упаковка на 5+, красиво, инструкция на русском тоже приятно. Длина паяльника с колпачком около 18см, вес без колпачка около 40 грамм, колпачок еще 13 грамм.Диаметр около 19мм
Комплектация
Ко мне приехала максимальная комплектация с блоком питания 65ватт USB Type C, шнуром type С — type С и 6 жалами. Все, что не входит в коробку паяльника, лежит отдельно в зип пакете.Минимальная комплектация это паяльник и 1 жало, подставка и переходник DC 5,5-2.5 — USB Type-C и этого вполне достаточно для пайки. Питание
Первый вариант, самый простой и дешевый, это включать паяльник от блока питания 20-24 вольта. То есть народный блок питания 24В-4А или блок питания от ноутбука. От ноутбука возможно даже подойдет разъем DC 5,5-2.5. Вставляем комплектный переходник c Type-C в паяльник и можно подавать до 24 вольта. Возможно можно и больше, я не пробовал. При этом в инструкции и на коробке написано до 20в, на сайте написано про 24в, я проверял — работает. На аналогичные паяльники типа GVDA тоже написано 20в и жалуются что они слабые, может они могут работать и от 24 вольт?Второй вариант это запитать паяльник от USB Type-C. От USB USB Type-A паяльник не запускается без плясок с бубном, даже если на этом порту есть быстрая зарядка. В паяльнике встроен триггер протокола PD и он переключает блок питания на 20 вольт и от него работает. Напряжение триггера можно изменить в меню, 9-12-15-20в. Если у вас нет зарядки с USB Type-C, то можно запитать от USB Type-А, добавив платку триггера, чтоб она переключила блок на повышенное напряжение. Так можно включать паяльник и по протоколам Quick Charge, при этом нужно использовать комплектный переходник. Или же аналогично можно питать от powerbank если у него только выходы USB Type-А, но он может 9 вольт и выше.
Кроме питания от повербанка, можно сделать сборку лития на 12-24в и просто ей запитывать паяльник автономно.
Третий вариант это купить паяльник сразу с блоком питания. Он выдает 65 ватт, два порта USB Type-C. и Type-A. Они работают одновременно, можно питать паяльник 20в и заряжать телефон или другие устройства 5в или быстрая зарядка телефона и второй порт 5в одновременно. Кроме того я припаял платку триггера PD к шнуру своего ноутбука, она переключила блок на 20в и этот блок спокойно зарядил мой ноутбук с ноля до 100% при работе. Блок отдавал около 50 ватт и был чуть теплый. Ну, естественно, работает быстрая зарядка телефона, поддерживает почти все протоколы.
И можно купить шнур отдельно или в комплекте, длина 1,2метра. Шнур гибкий силиконовый и не плавится паяльником, при 300 градусов никаких следов на шнуре не осталось. Ну и на шнуре есть застежка в ретро стиле из кожи молодого дермантина, тоже приятный штрих. Разъемы металлические. Стоит шнурок отдельно баксов 10. Если напряжение ниже 9 вольт (обычный USB 5v), то паяльник пишет Vol Low и не работает. Я запитал FNIRSI HS-01 от своего лабораторника и вот что увидел на графиках:При подключении от 24в паяльник берет до 4.2А, то есть около 100 ватт. Визуально время прогрева до 300 градусов около 6 секунд, от 20 вольт около 8 секунд.
На втором графике паяльник питался от 9 вольт и потом я поднял до 20 — видна работа ПИД — регулятора. Какое-то время после нового жала температура плавает, потом устанавливается.
Фунциональность
При включении паяльника на 0,87in OLED экране на пару сек. появляется надпись FNIRSI. Если жало не вставлено, то будет анимация “вставьте жало”.Для нагрева нужно нажать левую кнопку паяльника, это тоже покажет анимация на экране. После этого паяльник включается и начинает нагреваться. То есть это плюс к безопасности, если паяльник лежит на столе и появилось питание он не начнет греться сам. Время нагрева от 12в около 30сек, от 20в около 7 сек, от 24в около 3-5 сек. При этом внизу есть аналоговая шкала + цифра, которые показывают мощность нагрева. Например, если включить от 9в и поставить 420 градусов, то шкала всегда будет около 100%, не хватает мощности для разогрева. При питании от 24в шкала держится на уровне 5-7% и растет до при пайке. Справа на экране показано текущее реальное напряжение и заданная температура. Ну и по центру температура жала паяльника. Нажатием кнопки влево можно уменьшать температуру до 80С, нажатием вправо, как ни странно, увеличивать до 420С. Если зажать правую, то паяльник блокирует кнопки и прекращает нагрев, уходит в ждущий режим. Если зажать две кнопки, то паяльник входит в меню.
В меню удержание правой это выбор / вход, удержание левой это назад / выход.
Пункты в меню написаны на английском
- Яркость экрана.
- Калибровка температуры. Если есть возможность точно измерить температуру жала, то можно скомпенсировать разницу, от -50 до +50 градусов цельсия.
- Единицы температуры, C/ F
- Режим сна. Можно поставить время, через короторое паяльник будет переходить в режим сна, если его он не двигается. 1-20 мин. При этом у него понижется температура жала. При этом появляется иконка луны и показывает падающую температуру.
- Выбор пониженной температуры жала в режиме сна. 80-200 градусов.
- Режим защиты от детей. В обычном режиме после подачи питания / замены жала / режима ожидания нужно один раз нажать левую кнопку. Если включен режим защиты от детей, то нужно нажать эту кнопку быстро три раза. То есть ребенок не сможет случайно включить паяльник. Именно быстро, типа тройного клика.
- Выбор языка. Китайский и английский.
- Выбор руки, левая — правая.
- Выбор напряжения. То напряжение, которое встроенный PD триггер будет запрашивать от блока питания. Если блок питания или powerbank не тянет паяльник при 20в и паяльник перезагружается, то можно поставить 15 или 12 и можно будет паять. Но при работе от DC что подали, то и имеем и это напряжение будет видно на экране, настройка триггера на DC не влияет
Жала
В комплекте идут жала, похожие на Т12, но короче. Типа «SH72» Сопротивление жала холодного жала 5.8Ом, вроде бы у Т12 и SH72 8Ом. То есть мощность с жалом 8Ом меньше.Паяльник может работать от жал Т12, но во первых оно внутри ничем не ограничивается, как будто проваливается дальше чем нужно. То есть можно одеть на Т12 какую-то ограничительную трубку, чтоб она не давала жалу проваливаться дальше, чем нужно и был контакт и нагрев. Но и при этом жало не фиксируется гайкой. И так как сопротивление жала Т12 больше, то мощность паяльника меньше. На алике есть похожие короткие жала, но у них может быть нюанс с длиной, я нашел фото в отзывах что они чуть разные и приходится подкладывать кольцо из проволоки то с одной стороны жала, то с другой.Фото из отзывов разницы в длине жал:
Размер моего оригинального жала:Как и на всех паяльниках такого типа, возможна замена жала на горячую.
Пайка, сравнение с ЭПСН
В комплекте к паяльнику идет подставка с губкой для чистки наконечника жала, но подставка не очень то нужна. Паяльник устойчиво лежит на столе и не клюет носом. Комплектный шнурок силиконовый и гибкий, не утягивает паяльник. Кроме того есть специальный алюминиевый колпачок. Сразу после выключения, пока паяльник остывает, можно надеть этот колпачок и сразу убрать паяльник. Надевается плотно, фиксируется поворотом на 90 градусов.Ну и раз это паяльник, нужно попробовать им паять. При питании 24 вольта мощность паяльника почти 100 ватт, по этому я сравнил время отпаивания провода сечением 0.75мм от медной шины. Время отпаивания FNIRSI HS-01 составило 65 секунд
Время отпаивания массивным паяльником ЭПСН-100 ватт составило всего 10 секунд.
Но при этом ЭПСН прогревался до рабочей температуры минут 10, а FNIRSI максимум 10 секунд.
Итог
В целом паяльник мне понравился, сделан хорошо, не экономили на материалах и много удобных и приятных мелочей. Как переносной удобен, особенно если у вас есть pwerbank с PD 20V. Если покупать как стационар, то может лучше чуть добавить и купить паяльную станцию.Плюсы:
+ алюминиевый корпус
+ колпачок это удобно и безопасно
+ много настроек, режимы сна, защиты от детей и т. д.
+ много вариантов питания, USB-Type C, DC9-24в, переходник в комплекте
+ мощность 100 ватт от 24в.
+ прогрев до 300С от 20-24в несколько секунд
+ возможность замены жал на горячую
+ гибкий и термоустойчивый силиконовый шнурок
+ мощный блок питания, можно заряжать ноутбук
+ анимации и подсказки на экране
+ инструкция на русском
+ красивая коробка и качественная полиграфия
+ возможность обновлять прошивку
Минусы:
— не адаптирован для жал Т12
— нет режима турбо
— тетриса пока тоже нет.
Записал длинную нудную видеоинструкцию, в ней походил по меню, показал зарядку ноутбука от блока 65W, питание паяльника от USB-A и триггеры быстрой зарядки и прочие нюансы. Видео разделено на части эпизодами, их названия видны в перемотке.
