Замена роликов на диване. Сокровище доктора Ватсона

Холмс находился в прекрасном расположении духа. Он ожидал курьера, который должен был доставить две важные посылки. В первой находились яды, переданные из Британского природного общества. Точнее, это была уникальная коллекция ядов под названием «Змеиный источник» — в ней содержались десять  наисильнейших ядов пресмыкающихся и рептилий.

Вторая посылка должна приехать с берегов Амазонки. В ней находились листья загадочного растения «бороро». Чтобы скоротать час, сыщик раскурил трубку и стал наблюдать за жизнью Лондона. Глядя в окно, оно раскручивал свой дедуктивный метод как маховик. В качестве объекта наблюдения он выбрал полицейского, дежурившего на улице. Тщательно подмечая все детали – от пятнышка красной глины на ботинке до голубиного помета на дождевике – Холмс выстроил в уме цепь событий, произошедших час назад, за вчерашний день, и даже предположил, что произошло с констеблем неделю назад.

Внезапно дверь верхней комнаты распахнулась, и на пороге появился доктор Ватсон. Вид у него был ошарашенный.

— Холмс! В моей комнате происходит какая-то чертовщина! – озадаченно, с нотками тревоги произнес доктор.
— Что именно произошло, мой друг? Соизвольте уточнить.
— Подозреваю, что кто-то лежал на моем диване. Я потерял запонку и когда искал ее на полу, обнаружил, что ролики на моем диване сломаны!
— Хм! Но в ваше отсутствие никто не посещал вашу комнату. Давайте позовем миссис Хадсон. Может она прояснит ситуацию. Но вначале я взгляну на место происшествия.

С этими словами сыщик поднялся по лестнице и вошел в комнату доктора. Диван Ватсона был раскладным. В сложенном состоянии он мог выполнять роль обычного дивана, в разложенном – широкой кровати. Однако больше года Ватсон его не складывал, используя исключительно как кровать. В нижней части дивана располагался широкий, выдвижной ящик на роликах. Холмс резко нагнулся и взглянул на ролики. Вначале с правой стороны дивана, затем с левой.


— Действительно, пара роликов сломана. Причем, исключительно с левой стороны. А на правой стороне ролики лишь слегка деформированы – задумчиво произнес Холмс.

Затем он резко развернулся и спросил:
— Ватсон, вы спите на правой стороне дивана?
— Да
— Тогда задам еще один вопрос — вы сколько весите?
— М-м-м… около 95 кг… А что?
— Тогда все элементарно! Проблема в том, что-то кто-то слишком много ест – сказал сыщик и усмехнулся.

— Не только поэтому. Еще доктор хранит в ящике дивана кучу товаров. Те, что куплены в магазинчике дядюшки Ляо – вдруг за спиной сыщика раздался голос миссис Хадсон. В ее руках был сервированный чайный поднос.

Холмс с удивлением взглянул на Ватсона.
— Доктор, вы позволите взглянуть на ваши несметные сокровища?
— Холмс, неужели вы думаете, что какие-то безделушки способны привести к  столь катастрофическим последствиям?
— Открывайте диван, Ватсон. Я настаиваю – сыщик был неумолим.

Ватсон вздохнул, наклонился и, кряхтя, поднял верхнюю часть дивана. Глазам присутствующим открылся ящик с двумя отсеками, битком набитый коробками, пакетами, инструментом, одеждой, обувью, тканями, новогодними игрушками и прочими вещами. Здесь же находилась пара гантелей.

— Ого! Да тут настоящая гробница фараона! Сколько же это все весит? – задумчиво сказал Холмс и добавил — Миссис Хадсон, будьте любезны принести с кухни кантор.

Как только миссис Хадсон вернулась, Холмс зацепил крюком кантора правую сторону ящика и зафиксировал показатели, едва пара роликов оторвалась от пола.


— Вот и вся разгадка. Видите, Ватсон, тут целых 30 кг. И это я пытался поднять одну сторону ящика. Его левая половина еще покоится на месте. Скорее всего, китайские товары в ящике потянут на килограмм 50 кг. Если добавить ваш вес, то нагрузка на ролики составит около 150 кг – подытожил сыщик.
—  Да, уже вижу, диван перегружен – грустно вздохнул доктор – И что же мне делать?

— Как что. Идти к дядюшке Ляо за новыми роликами. Будем их менять. Кстати, я замерил ширину и высоту. Нужны ролики высотой от 25 мм до 30 мм, с шириной колесиков до 20 мм. С «сокровищами» вы точно не расстанетесь и худеть явно не собираетесь. Но сперва выпьем чаю и обсудим план дальнейших действий – с этими словами Холмс выпустил клуб дыма и благодушно похлопал коллегу по плечу.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Сюжет, описанный выше, как нынче модно указывать в кинотитрах, «основан на реальных событиях». В жизни эта история произошла с моим домашним диваном. Автор лишь перенес место действия на берега туманного Альбиона и для простоты восприятия привел замеры в метрической системе (СИ). Ролики дивана не справились с нагрузкой по двум причинам. Первая – чрезмерный вес. Вторая – деградация пластика, из которого сделана втулка ролика.

Выдвижной ящик дивана, действительно, был переполнен. Мелкие зарядные устройства UGREEN, коробки с TWS наушникам или флешки подобный «урон» роликам не смогли бы нанести — они не в счет. А вот всевозможные инструменты, расходные материалы (провода, сверла), ласты для сноркелинга и прочая «весомая мишура» могла бы одолеть борца сумо. Тут все очевидно. Как и то, что на роль Ватсона я не претендую, а вот Плюшкин мне роднее и ближе.

Что касается старения пластика, то расскажу одну короткую историю. В 80-х годах в СССР на одном из оборонных предприятий провели эксперимент с целью выяснить – могут ли пластики заменить металлы. Разумеется, не повсеместно, а в некоторых механических узлах.

Для этого на завод приехали большие шестерни, отлитые из специального полимера. В течение года эти шестерни вращались с переменной, допустимой нагрузкой. И когда до завершения эксперимента оставался месяц и директор завода уже был готов рапортовать об успехе, ведомая шестерня лопнула. После проведенной дефектоскопии были сделаны соответствующие выводы и от этого направления (замена металла на пластик) отказались. Сию историю мне поведал спустя много лет тот самый директор, а вот имена-фамилии и название оборонного завода я скрою. Так что усталость материалов присутствует во всех материалах, а вот спрогнозировать ее – нетривиальная задача.

Ролики бывают разные

Итак, я заказал на Алиэкспресс три вида роликов, условно назвав их так:
1) стальные, на упорном шаре
2) мебельные на подшипниках
3) мебельные пластиковые

Критерии выбора – допустимая нагрузка и размеры. В эти параметры с огромным запасом по весу вписывались стальные ролики модели QB318 с диаметром основания 48 мм и высотой 25 мм. Их конструкция отличается от «классической» схемы роликов. Здесь в металлическом упоре, в обойме, находится стальной шар на шарикоподшипниках.  Допустимая нагрузка составляет немыслимые 412 кг. Но мы то знаем, как китайцы любят завышать характеристики товара. Допустим, заявленную предельную нагрузку уменьшим на 30%. Даже в этом случае при нагрузке 300 кг на один ролик, модель QB318 хороша более чем.

Стальные ролики d=48 мм — https://aliexpress.com/item/1005005424560092.html
Высота – 25 мм
Допустимая нагрузка – 412 кг

Пруф покупки

Только у модели QB318 есть один огромный минус – цена. Отдать за один ролик 10 долларов я не был готов. А мне нужно четыре таких ролика! Поэтому вначале купил по акции один ролик за $6.5 «на пробу». Когда я распаковал посылку и примерил, он подошел к моему дивану идеально. Спустя еще месяц этот продавец внезапно снизил цену до $5.3 и я мигом схватил еще три ролика. Но пока ожидал эти «стальные шары», то заказал еще два варианта классических роликов, уже не таких дорогих. Для чего? Просто так, ради эксперимента.

По высоте мне подходили 1-дюймовые ролики на подшипниках. Причем, существовали такие ролики на двух колесиках, спаренных. Однако этот вариант я не нашел на Алике, хотя, вроде искал тщательно и упорно. Поэтому взял одинарные. Заодно взял еще пластиковые ролики – они стоили сущие копейки (по доллару за штуку), такие в хозяйстве всегда могут пригодиться.


Мебельные ролики на подшипниках — https://aliexpress.com/item/1005004671467876.html
Высота – 28 мм
Материал покрытия — TPR (термопластичная резина)
Заявленная нагрузка – 60 кг

Пластиковые ролики, мебельные — https://aliexpress.com/item/1005005927969737.html
Высота – 28 мм
Материал покрытия — TPE (термопластичный эластомер)
Заявленная нагрузка – 8 кг

Пруф покупки

Мебельные ролики изготовлены весьма качественно – на порядок выше, чем мои родные, диванные. Те, что с подшипниками (с «шоколадными» колесиками) имеют фирменную надпись JZMO. Толщина металла – 1,2 мм. Сталь отштамована отлично, заусениц и прочих дефектов нет. Оси на втулках завальцованы идеально. В комплекте присутствуют винты. В общем, ролики оставили весьма приятное впечатление. Ролики с пластиковыми втулками чуть поскромнее, но также хороши.

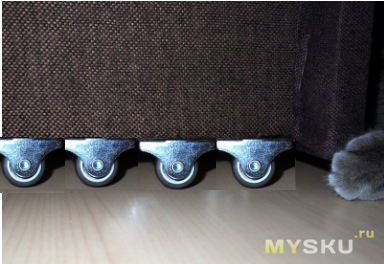

По высоте «шоколадные» ролики так же вписывались в решение задачи. При проверке клиренса на помощь пришла кошка Муська. Это существо считает себя экспертом во всех областях науки и техники. Правда, ее лапки не смогли справиться с инсталляцией, хотя она сильно старалась и принимала разные позы.

Но как бы там ни было, ролики а-ля «стальные шары» — мой окончательный и бесповоротный выбор. Вращение упорного шара здесь мягкое, плавное и абсолютно бесшумное.

Стальные ролики на шаре

Итак, наступил день установки стальных роликов. Продавец высылает их в плотной картонной коробке. Сами ролики запаяны в полиэтиленовый пакет и снаружи  обернуты в «пупырку». Немудрено, вес каждого ролика 135 г, а комплект из четырех «роллов» тянет на полкило.

При внешнем осмотре легко заметить, что на производстве с товаром обращаются не совсем бережно. Точнее небрежно. Видимо, после опрессовки бросают готовую продукцию в ведро, отчего на поверхности металла заметны мелкие царапины. Впрочем, на работу это не влияет – это как колесо паровоза царапнуть гвоздем. В то же время поверхность стального шара (упорного) идеально зеркальная.

Теперь пошагово опишу как я менял ролики. Ибо избыточный вес дивана не позволяет его поставить на бок, а выдвигать и разбирать ящик с барахлом не хотелось – много мороки и потеря времени. «Мы пойдем другим путем!» ©

1 шаг
Подкладываю небольшой обрезок толстой фанеры под ящик, как страховочный упор. Снимаю с быстрозажимной струбцины Total 63х300 крайнюю губку, а подвижную губку с рабочей рукояткой максимально опускаю. Упираю струбцину в обложку книги или в лист фанеры. Это предосторожность, чтобы металлическая шина не повредила поверхность пола (ламинат, паркет). Затем поднимаю диван, работая струбциной как домкратом.

2 шаг
Короткой силовой отверткой выкручиваю два самореза, они держат штатные ролики. В моем случае пригодился набор Bosch X-Line 60 – здесь оказались короткие крестовидные биты, с ними удобнее работать. Кстати, в диван саморезы вкручены как попало, сикось-накось. Один из них даже лопнул при демонтаже. Отечественная сборка мебели, так сказать.

3 шаг
Проверяю крепежные отверстия новых, стальных роликов – они практически совпадают со штатными на диване. Остается последнее — закрепить саморезами новые ролики. Установка одного ролика заняла 10-15 минут. На все работу ушло чуть больше часа.

Подытожим. Ролик типа «Стальной шар» оказался идеальным решением моей проблемы. Благодаря плавной механике (внутренним подшипникам) вращение упорного шара мягкое и плавное. После замены роликов тяжелый выдвижной ящик можно двигать даже мизинцем. Однако есть один нюанс.

Если классические ролики двигаются по прямой линии (вперед-назад), то шаровый ролик может двигаться в любом направлении. Поэтому, двигая ящик, нужно более точно корректировать «вектор» движения. Это не минус, а вот такая особенность.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

— А что делать с этими роликами? – Ватсон указал на стол, где лежали два комплекта роликов, с подшипниками и с пластиковой втулкой.
— Положите их в диван. Теперь он выдержит даже циркового слона. И еще троих как вы сверху. Если, конечно, дно ящика не провалится – пошутил Холмс и допил чай.

— Я бы этого не делала – сказала миссис Хадсон, собирая чашки на поднос – комната доктора находится над моей спальней. Если я вам еще буду нужна, то вернусь к обеду.
— Пожалуй, и я пойду – Ватсон встал и направился в свою комнату.
— А вас, Ватсон, я попрошу остаться! – внезапно произнес сыщик — Доктор, скажите, только честно. Помните случай с Элизабет Хадсон? Да, та самая история с попугаем и мышеловкой. Почти весь вечер вы провели с девушкой в своей комнате. Чем вы там занимались?
— После чаепития «файв-о-клок» я показывал свой гербарий. Вы же знаете, я его собираю еще со времен Ост-Индийской кампании.
— И только? – Холмс многозначительно посмотрел на доктора, а затем рукой сделал двусмысленный жест.
— Холмс, на что это вы намекаете? Клянусь, ничего не было! — покраснел Ватсон — Вы мне не верите? Слово джентльмена!
— Успокойтесь, мой друг. Сейчас время такое, никому доверять нельзя. Мне — можно – ответил великий сыщик, откинулся в кресле и посмотрел на часы. Курьер должен был появиться с минуты на минуту.

На этом у меня все!
Всем удачи и бобра! ©

~~~~~~~~~~~~~~~~~~~~~   Но это еще не конец   ~~~~~~~~~~~~~~~~~~~~~

В этот же день, вечером миссис Хадсон позвала сыщика в свою комнату. Она была возмущена.

— Мистер Холмс, это безобразие! На с потолка меня сыпется штукатурка. Немедленно прекратите эксперименты с кроватью доктора Ватсона.

Холмс пристально посмотрел на нее, хмыкнул и направился в комнату доктора. Через полчаса он вернулся и сообщил, что проблема решена.

Он подложил шайбы под стальные ролики и, тем самым, снизил давление в точках соприкосновения на поверхности пола.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Автор признает, что его решение было неверным и выражает благодарность сдержанным читателям, конструктивным критикам и разумным доводам. После тщательного исследования на поверхности ламината, действительно, были обнаружены легкие впадины. Поэтому под шаровые упоры были временно установлены две шайбы диаметром 40 мм и толщиной 1 мм.
