XANES 1102, попытка сделать дальнобойную модель.
- Цена: $9 с купоном
- Перейти в магазин
У меня есть convoy S2 чтобы освещать большую площадь перед собой, NiteFox UT20(дешевый аналог Fenix PD35) на страйкбольной винтовке для средней дистанции и Astrolux C8(аналог C8 конвоя) на XPL-Hi, который годен только для того чтобы светить вдаль. Судя по размерам головной части, должно получиться что-то среднее между UT20 и C8. По хотспоту так и вышло, размер вполне удобный, имеется зарядное устройство «на борту», но вот алгоритм работы и переключения режимов затмевает все эти плюсы.
Подробнее можете почитать под катом.
Бэнггуд любезно предоставил купон c50266 на довольно неплохую скидку в $4+
Если найдете дешевле, я попробую опустить цену еще ниже =)
Забыл сфотографировать пакет, поэтому начну сразу с коробки. Самый обычный белый картон.
Внутри фонарик в пупырке и microUSB шнурок для зарядки
С одной стороны корпуса расположена кнопка включения и переключения режимов. Имеется разноцветная подсветка
С другой стороны заглушка разъема зарядки
Излучатель отцентрован нормально
Ра резьбе видны следы смазки, но ее явно пожалели
Драйвер прижат алюминиевой шайбой и мне не удалось ее выкрутить, только пинцет погнул.
Заглушка microUSB разъема закрывается довольно плотно, но я бы не надеялся на нормальную влагозащиту.
Включение и переключение режимов осуществляется боковой кнопкой.
Режимы упорядочены как в дешевых линзовиках: Максимальный/ Средний / Минимальный / Строб / SOS
Выключение происходит после секундного зажатия кнопки включения.
Памяти нет и это очень грустно, т.к. практически каждое включение сопровождается ослеплением.
Степ-дауна я так же не заметил, но за 15 минут работы на максимуме корпус нагрелся незначительно.
Во время работы полупрозрачная кнопка подсвечивается зеленым индикатором
При разряде 3.2 В цвет индикатора сменился на красный и начал пульсировать, выключение произошло при 2.92 В.
Во время зарядки так же «моргает» красный индикатор
При этом при полностью севшем аккумуляторе плата заряда потребляет около 1.17 Ампера
По окончании процесса индикатор снова загорается зеленым
Выкрутить шайбу, удерживающую драйвер, у меня не вышло, но я смог добраться до эмиттера, при чем тут тоже ждал не очень приятный сюрприз — звезда просто отполирована и лежит на алюминиевом основании. Пришлось добавить термопасты самому.
Рефлектор алюминиевый
Гладкий, высота 25мм, диаметр 32 мм
Стекло обычное, без антибликового покрытия, толщина 1.6 мм
Пока добрался до излучателя, решил посмотреть пульсации и потребление
Минимальный режим — 222 мА.
Средний — 1 А
Максимальная яркость — 2 А
Во всех режимах пульсации держатся в пределах 200 Гц.
Сейчас у меня вот такой комплект
Для начала посмотрим связку: Nitefox / Convoy / XANES. Расстояние до стены 1 метр
То же самое, расстояние 2 метра
Далее с дальнобоем Astrolux C8(слева). Расстояние до стены 2 метра
То же самое, максимальная яркость. Отошел подальше чтобы можно было оценить засветку.
Выходим на улицу. Расстояние до дерева 100 метров.
Convoy
Nitefox
Xanes
Astrolux
Сравнение максимальных режимов в одной гифке, порядок тот же: Convoy / Nitefox / XANES / Astrolux
Видно, что 2 и 3 кадры похожи по интенсивности, но разные по фокусировке и оттенку. Дело в том, что в Nitefox и XANES используются одинаковые излучатели, разница лишь в размере и глубине рефлекторов. Ну и Astrolux на последнем кадре явно ярче предшественников, но в нем используется более мощный XPL-Hi.
Мог получиться неплохой бюджетный фонарик, претендующий в дальнобои. Есть встроенная плата заряда, предупреждающая индикация, корпус не массивный — лишь у основания головы в районе кнопки раздули несколько ребер охлаждения, при этом во время работы нагрев не значительный(в том числе после добавления термопасты), так что даже отсутствие степдауна можно в минусы не заносить.
Вот всё было хорошо если бы не эти бестолковые режимы без памяти, которые начинаются с максимума после включения. Пятно мелкое и довольно яркое, при попадании на светлые или отражающие поверхности слепит даже не в полной темноте. Такая особенность возможно понравится ночным сторожам/охранникам, остальным будет вносить дискомфорт. Во время тестов приучил себя включать его в кармане, клацать еще два раза и только после этого доставать )
Благо выключается зажатием кнопки, а не перебором всех режимов как на совсем дешевых линзовиках.
Ну и потока в 1600 люмен тут однозначно нет с учетом использования эмиттера XM-L2 и максимальном токе 2 Ампера.
В комментариях приветствуется конструктивная критика. Всем добра =)
Подробнее можете почитать под катом.
Бэнггуд любезно предоставил купон c50266 на довольно неплохую скидку в $4+
Если найдете дешевле, я попробую опустить цену еще ниже =)
Характеристики
Производитель: XANES
Модель: 1102
Эмиттер: L2
Максимальный световой поток: 1600 Lumens
Дистанция засветки: 200-500 метров
Режимы: Максимум / Средний / Минимальный / Строб / SOS
Питание: 1x 18650 аккумулятор (не включено)
Рабочее напряжение: 3.7 В
Материал: Алюминиевый сплав
Цвет: Черный
Вес: 132 г
Размер: 14.8 x 3.7 x 2.7 см
Распаковка и внешний вид.
Забыл сфотографировать пакет, поэтому начну сразу с коробки. Самый обычный белый картон.
Внутри фонарик в пупырке и microUSB шнурок для зарядки
С одной стороны корпуса расположена кнопка включения и переключения режимов. Имеется разноцветная подсветка
С другой стороны заглушка разъема зарядки
Излучатель отцентрован нормально
Ра резьбе видны следы смазки, но ее явно пожалели
Драйвер прижат алюминиевой шайбой и мне не удалось ее выкрутить, только пинцет погнул.
Заглушка microUSB разъема закрывается довольно плотно, но я бы не надеялся на нормальную влагозащиту.
Функционал.
Включение и переключение режимов осуществляется боковой кнопкой.
Режимы упорядочены как в дешевых линзовиках: Максимальный/ Средний / Минимальный / Строб / SOS
Выключение происходит после секундного зажатия кнопки включения.
Памяти нет и это очень грустно, т.к. практически каждое включение сопровождается ослеплением.
Степ-дауна я так же не заметил, но за 15 минут работы на максимуме корпус нагрелся незначительно.
Во время работы полупрозрачная кнопка подсвечивается зеленым индикатором
При разряде 3.2 В цвет индикатора сменился на красный и начал пульсировать, выключение произошло при 2.92 В.
Во время зарядки так же «моргает» красный индикатор
При этом при полностью севшем аккумуляторе плата заряда потребляет около 1.17 Ампера
По окончании процесса индикатор снова загорается зеленым
Энергопотребление, пульсации и немного расчлененки.
Выкрутить шайбу, удерживающую драйвер, у меня не вышло, но я смог добраться до эмиттера, при чем тут тоже ждал не очень приятный сюрприз — звезда просто отполирована и лежит на алюминиевом основании. Пришлось добавить термопасты самому.
Рефлектор алюминиевый
Гладкий, высота 25мм, диаметр 32 мм
Стекло обычное, без антибликового покрытия, толщина 1.6 мм
Пока добрался до излучателя, решил посмотреть пульсации и потребление
Минимальный режим — 222 мА.
Средний — 1 А
Максимальная яркость — 2 А
Во всех режимах пульсации держатся в пределах 200 Гц.
Сравнение с другими моделями.
Сейчас у меня вот такой комплект
Для начала посмотрим связку: Nitefox / Convoy / XANES. Расстояние до стены 1 метр
То же самое, расстояние 2 метра
Далее с дальнобоем Astrolux C8(слева). Расстояние до стены 2 метра
То же самое, максимальная яркость. Отошел подальше чтобы можно было оценить засветку.
Выходим на улицу. Расстояние до дерева 100 метров.
Convoy
Nitefox
Xanes
Astrolux
Сравнение максимальных режимов в одной гифке, порядок тот же: Convoy / Nitefox / XANES / Astrolux
Видно, что 2 и 3 кадры похожи по интенсивности, но разные по фокусировке и оттенку. Дело в том, что в Nitefox и XANES используются одинаковые излучатели, разница лишь в размере и глубине рефлекторов. Ну и Astrolux на последнем кадре явно ярче предшественников, но в нем используется более мощный XPL-Hi.
Итоги.
Мог получиться неплохой бюджетный фонарик, претендующий в дальнобои. Есть встроенная плата заряда, предупреждающая индикация, корпус не массивный — лишь у основания головы в районе кнопки раздули несколько ребер охлаждения, при этом во время работы нагрев не значительный(в том числе после добавления термопасты), так что даже отсутствие степдауна можно в минусы не заносить.
Вот всё было хорошо если бы не эти бестолковые режимы без памяти, которые начинаются с максимума после включения. Пятно мелкое и довольно яркое, при попадании на светлые или отражающие поверхности слепит даже не в полной темноте. Такая особенность возможно понравится ночным сторожам/охранникам, остальным будет вносить дискомфорт. Во время тестов приучил себя включать его в кармане, клацать еще два раза и только после этого доставать )
Благо выключается зажатием кнопки, а не перебором всех режимов как на совсем дешевых линзовиках.
Ну и потока в 1600 люмен тут однозначно нет с учетом использования эмиттера XM-L2 и максимальном токе 2 Ампера.
В комментариях приветствуется конструктивная критика. Всем добра =)
Самые обсуждаемые обзоры
| +12 |
1178
33
|
| +82 |
7003
133
|
| +35 |
3061
104
|
А по теме — это обычный пример был. Ситуаций полно бывает.
Видимо тянули сильно, алюминий въелся.
пс. а что за диод то? и фотку бы не плохо. :)
ппс. в комментах пишут ток 1А, у вас- 2А… ЧТО ТО СОМНИТЕЛЬНО… :)
Но да, я тоже привык к более теплому оттенку.
Более коротковолновое излучение больше бликует, в том числе и на взвешенной в воздухе пыли/тумане, и в восприятии более холодного света большее количество рецепторов участвует. Вкупе с не бесконечным динамическим диапазоном глаза наблюдается интересный эффект «плоскости» высвечиваемой сцены и обилием резких теней, в которых ничерта не видно. (оно и понятно — все четыре типа рецептора разом активно свет воспринимают) При более низкой цветовой температуре источника освещения сумеречные «палочки» не так напрягаются, что вкупе с меньшим количеством бликов позволяет нам видеть просвечиваемый источником света «объём», т.к. рецепторы участвуют в восприятии «попеременно». Человек за время своей эволюции вполне успел адаптироваться к свету костра — самое простое объяснение данному факту.
А для охранников ничего лучше классического маглайта батареек D эдак на 5-6 пока не придумано. Им и от бейсбольной биты отмахаться можно))
если бы звезда крепилась двумя саморезами или кольцом с резьбой независимо от рефлектора, его можно было бы вынимать при необходимости спот засветку сменить на флуд.
с этой точки зрения неплохи линзовики, где ее можно выкрутить и получить ровный флуд градусов на 80 при вершине конуса.
Но лучше иметь другой фонарик для подобных целей )
При 3.1В загорается красный светодиод. При 3.0В красный светодиод начинает мигать.

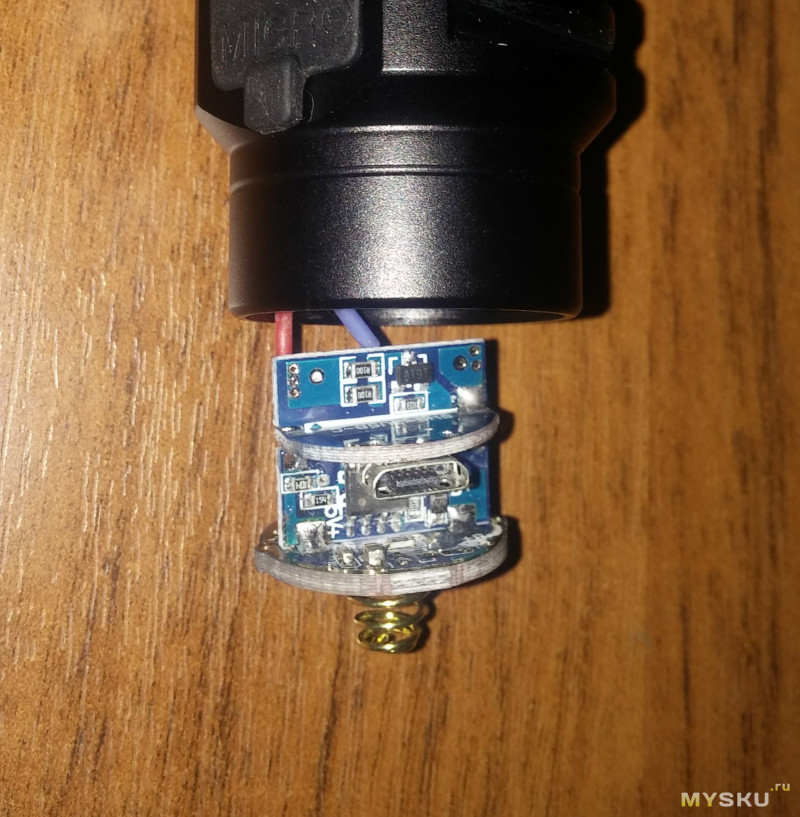

И схему драйвера нарисовал:
Ток ограничивают 2 параллельно соединенных резистора.
Порадовало что в режиме ожидания ток всего 0.35мкА.
