Всем привет.
Сегодня, поведаю про опыт использования адаптера USB 3.0 — Sata, который выбирал с условием подключения дисков 3.5" и 5" оптических приводов.
На распродаже купил с незначительной скидкой, ну и мне его выслали…
На рекламных картинках, как обычно, всё красочно и идеально, плюс цена демократичная подкупила
совершенно не ожидал сюрпризов, по этому отказывал Еве в общении
Устройство из пакетика, очень напоминает какого-то скрученного паразита
но всё, как и заказывал: USB 3.0, Sata, доп питания гнездо — всё на месте
Длина от края до края, как и обещали — 445 мм
не долго думая вскрываю корпус и обращаю внимание на элемент по линии питания, вдвое меньшего размера, чем место, размеченное под него с 44 ноги… криво припаянный стабилизатор 3.3В не в счёт
но вдруг мой взгляд скользит чуть ниже стабилизатора и я понимаю, что мне вообще не «положили» микросхему DC-DC конвертора FR9886, который, судя по схеме отвечает за стабильность питания 5В линии, а собственно разгружает порт USB… полностью забываю про ту «ферритовую бусину».
по крайней мере, так она выглядела в устройствах из отзывов раньше… но самое обидное то, что дроссель L2 и вся необходимая обвязка для работы данного чипа — распаяна на плату и сэкономить ленивые китайцы могли ещё больше:
Печально, достать микросхему по месту в городе у меня не получилось и теперь вся ответственность за качество питания 5 В, ложится именно на «плечи» USB порта (5В) и блока питания (12В) для раскрутки 3.5" HDD и DVD-приводов. Если порт USB в ПК с хорошим током, то это возможно и скомпенсирует недостачу данного чипа.
Но это были только цветочки...
Проверка чтения SSD диска на линии 2.0 прошла нормально
а вот на линии 3.0 этот же диск полностью отказывался читаться — система видит диск, но буквально через пару минут всё зависает, диод активности на переходнике моргает и ничего не происходит до принудительного извлечения… при этом ноутбучный HDD диск на линии 3.0 нормально читается возможно из-за меньших скоростей?
Дальше, проверил старый стандартный системный 5" DVD-RW привод — вполне нормально монтирует и видит в системе, но только с дополнительным питанием от внешнего БП12В (как и диски 3.5", без него совершенно ни как, повышайки до 12В у устройства нет)
Для этих целей использовал обычный, китайский БП 12В/2А, который продавцы и кладут в комплект (если конечно оплачено)
По началу подумал, что проблема с 3.0 из-за того, что перепутаны провода (цветовая маркировка не совпадала с образцом первых ревизий и стандартной распайки разъёма 3.0, но нет, проверил всё — полностью совпадает с даташитом и обязано работать исправно
Но почему тогда отваливается через пару секунд диск?

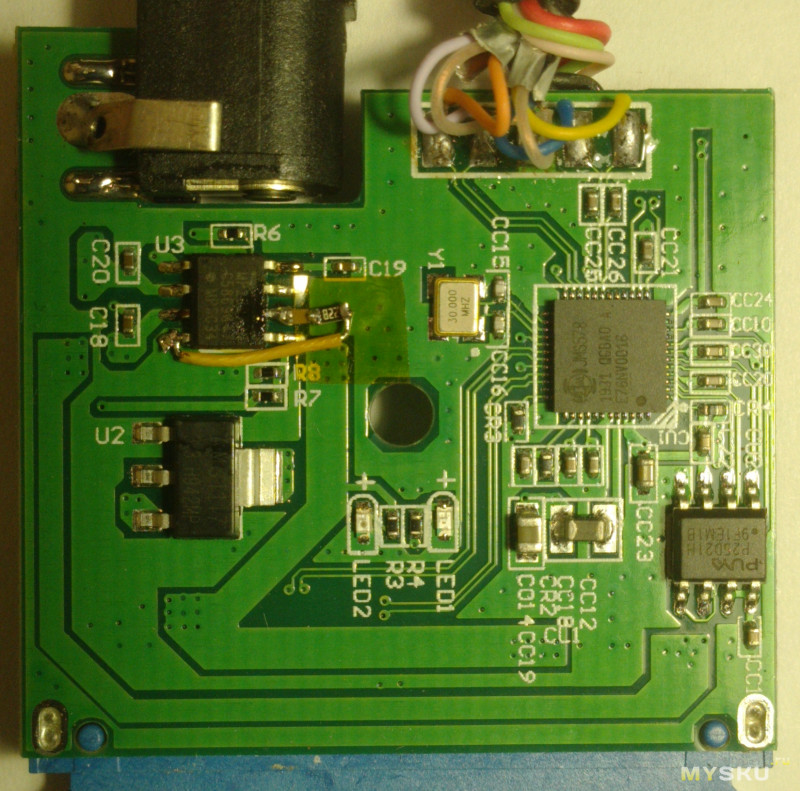

Внимательный осмотр платы, дал повод засомневаться в качестве пайки как чипа (медные, нелуженые выводы светились повсюду), так и периферии.
Решил пропаять всё и о чудо! — диск SSD перестал отваливаться на линии 3.0 и спокойно проходит тесты чтения:
кстати, такая скорость этого же диска, на прямую по линии Sata 3
Также, есть у меня старый HDD диск с плохим SMART, но ещё вполне читаемый напрямую по SATA в системе, но вот через этот переходник — совершенно не захотел работать.
Видимо контроллер JMS 578 не позволяет использовать, такие вот проблемные (по его мнению), накопители и после секундного появления в системе, аварийно завершает работу, отключив устройство. Может его прошить?
Чуть позже, нашёл другой SSD от Samsung на 500 гигов, который напрямую по SATA 3, показывает вот такие скоростные показатели
а вот такую картинку через переходник
через «кристал диск» также не захотел тестироваться, по этому, видимо, не в проблемном диске дело, а в глючном переходнике.
Понятно, что скорость обмена данными немного режет и понижает скорость доступа, но зато, теперь хоть ноутбучные и обычные 3.5" HDD и DVD-привода «крутит» нормально и не отваливается как это было «из коробки» (и то, не без помощи паяльника).
Резюмирую.
На поиск и устранение неисправности времени потрачено, а по этому, данное устройство я не советую покупать, но если сильно хочется, то только с оглядкой на свежие отзывы по продавцу с фото со вскрытием. Я сглупил и найдя ранние фото, по факту получил вот такую «лайт» версию, в которой безмозгло экономили на всём, включая копеечные «ферритовые бусины» и даже припой. И далеко не факт, что это только я такой «везучий» или если взять версию у другого продавца, то у вас будет напаян этот, отсутствующий у моего экземпляра, FR9886.
По итогу, однозначный ответ на вопрос «что это было» — классическая оптимизация издержек производства или моя «везучесть», я так и не смог дать, но чуйка подсказывает, что дело не в везении.
Спасибо за внимание.
P.S. Прочитав отзывы и проникнувшись советам, припаял перемычку на блокирующий диод. В итоге диск, которой «глючил» при тестировании кристал-марком, совершенно спокойно прошёл тестирование на достаточной для usb 3.0 скорости.
Сегодня, поведаю про опыт использования адаптера USB 3.0 — Sata, который выбирал с условием подключения дисков 3.5" и 5" оптических приводов.
На распродаже купил с незначительной скидкой, ну и мне его выслали…
На рекламных картинках, как обычно, всё красочно и идеально, плюс цена демократичная подкупила
совершенно не ожидал сюрпризов, по этому отказывал Еве в общенииУстройство из пакетика, очень напоминает какого-то скрученного паразитано всё, как и заказывал: USB 3.0, Sata, доп питания гнездо — всё на местеДлина от края до края, как и обещали — 445 ммне долго думая вскрываю корпус и обращаю внимание на элемент по линии питания, вдвое меньшего размера, чем место, размеченное под него с 44 ноги… криво припаянный стабилизатор 3.3В не в счётно вдруг мой взгляд скользит чуть ниже стабилизатора и я понимаю, что мне вообще не «положили» микросхему DC-DC конвертора FR9886, который, судя по схеме отвечает за стабильность питания 5В линии, а собственно разгружает порт USB… полностью забываю про ту «ферритовую бусину». Плата данного устройства, должна выглядеть вот так:
Печально, достать микросхему по месту в городе у меня не получилось и теперь вся ответственность за качество питания 5 В, ложится именно на «плечи» USB порта (5В) и блока питания (12В) для раскрутки 3.5" HDD и DVD-приводов. Если порт USB в ПК с хорошим током, то это возможно и скомпенсирует недостачу данного чипа.
Но это были только цветочки...
Проверка чтения SSD диска на линии 2.0 прошла нормально
а вот на линии 3.0 этот же диск полностью отказывался читаться — система видит диск, но буквально через пару минут всё зависает, диод активности на переходнике моргает и ничего не происходит до принудительного извлечения… при этом ноутбучный HDD диск на линии 3.0 нормально читается возможно из-за меньших скоростей?Дальше, проверил старый стандартный системный 5" DVD-RW привод — вполне нормально монтирует и видит в системе, но только с дополнительным питанием от внешнего БП12В (как и диски 3.5", без него совершенно ни как, повышайки до 12В у устройства нет)Для этих целей использовал обычный, китайский БП 12В/2А, который продавцы и кладут в комплект (если конечно оплачено)
По началу подумал, что проблема с 3.0 из-за того, что перепутаны провода (цветовая маркировка не совпадала с образцом первых ревизий и стандартной распайки разъёма 3.0, но нет, проверил всё — полностью совпадает с даташитом и обязано работать исправно
Но почему тогда отваливается через пару секунд диск? Внимательный осмотр платы, дал повод засомневаться в качестве пайки как чипа (медные, нелуженые выводы светились повсюду), так и периферии.
Решил пропаять всё и о чудо! — диск SSD перестал отваливаться на линии 3.0 и спокойно проходит тесты чтения:
проверял поверхность, не знаю зачем, но читался долго и не отвалился
Также, есть у меня старый HDD диск с плохим SMART, но ещё вполне читаемый напрямую по SATA в системе, но вот через этот переходник — совершенно не захотел работать.
Видимо контроллер JMS 578 не позволяет использовать, такие вот проблемные (по его мнению), накопители и после секундного появления в системе, аварийно завершает работу, отключив устройство. Может его прошить?
Чуть позже, нашёл другой SSD от Samsung на 500 гигов, который напрямую по SATA 3, показывает вот такие скоростные показатели
а вот такую картинку через переходникчерез «кристал диск» также не захотел тестироваться, по этому, видимо, не в проблемном диске дело, а в глючном переходнике.Понятно, что скорость обмена данными немного режет и понижает скорость доступа, но зато, теперь хоть ноутбучные и обычные 3.5" HDD и DVD-привода «крутит» нормально и не отваливается как это было «из коробки» (и то, не без помощи паяльника).
Резюмирую.
На поиск и устранение неисправности времени потрачено, а по этому, данное устройство я не советую покупать, но если сильно хочется, то только с оглядкой на свежие отзывы по продавцу с фото со вскрытием. Я сглупил и найдя ранние фото, по факту получил вот такую «лайт» версию, в которой безмозгло экономили на всём, включая копеечные «ферритовые бусины» и даже припой. И далеко не факт, что это только я такой «везучий» или если взять версию у другого продавца, то у вас будет напаян этот, отсутствующий у моего экземпляра, FR9886.
По итогу, однозначный ответ на вопрос «что это было» — классическая оптимизация издержек производства или моя «везучесть», я так и не смог дать, но чуйка подсказывает, что дело не в везении.
Спасибо за внимание.
P.S. Прочитав отзывы и проникнувшись советам, припаял перемычку на блокирующий диод. В итоге диск, которой «глючил» при тестировании кристал-марком, совершенно спокойно прошёл тестирование на достаточной для usb 3.0 скорости.
При отсутствующем DC-DC конверторе, перемычка на диод - работает!
