ESP8266 + увлажнитель воздуха Ballu UHB-310.
- Цена: $1.88+$31
- Перейти в магазин
Наступила зима, а с ней и отопительный сезон. В доме начала падать влажность, особенно болезненно реагируют на это домашние растения. Самое простое решение, помимо влажной тряпки на батарею, это ультразвуковой увлажнитель. Вот на примере такого увлажнителя и распространенного модуля ESP8266 я и расскажу как можно поддерживать влажность в автоматическом режиме, получать уведомления о том что закончилась вода и т.д.
Увлажнитель можно выбрать на свой вкус, внутри они все примерно одинаковые.
Критерии выбора были довольно просты, производительность, большая емкость для воды, индикатор ее окончания и неброский дизайн. Так как я собирался управлять им с помощью MajorDoMo, нужна была модель без всех этих бессмысленных гигрометров и других изысков маркетологов.
Выбор пал на Ballu UHB-310 (инструкция 5Мб)
Разбираем
Видим внутренности, монтаж сделан аккуратно, все провода собраны стяжками.
Вертикально установлена плата блока питания
Блок питания выдает 36 и 12 вольт. На плате виден свободный разъем, на нем как раз 12 вольт и его будем использовать.
Вид с обратной стороны, все чистенько, флюс отмыт.
Вид на плату управления и собственно сам излучатель.
Датчик уровня воды
Закончив обзор внутренностей, думаем как будем управлять.
За основу возьмем любой подходящий модуль с ESP8266 на борту, я использовал такой вариант.
Беглый осмотр показал что проще всего управлять всем этим хозяйством коммутируя минус питания, для этого возьмем подходящий транзистор.
В закромах нашелся IRF540, что бы не резать родные провода делаем переходник (не забываем токоограничивающий резистор между затвором и выходом ESP).
он позволяет подключиться в разрыв питания, не нарушая внешнего вида.
В ESP заливаем собранную в конструкторе прошивку, с такими опциями (прошивка платная, если это противоречит вашим принципам есть масса бесплатных)
Настраиваем произвольные GPIO на вход для получения сигнала об окончании воды и на выход для управления транзистором.
Сигнал о том что закончилась вода будем снимать со светодиода, используем для этого АОТ166А.
Размещаем все на своих местах и закрепляем.
Собираем все в исходное состояние, в таком виде уже можно управлять включением, отправляя на модуль команды в таком виде IP_ADRES/gpio?st=1&pin=12 для включения и IP_ADRES/gpio?st=0&pin=12 для выключения.
Родное управление осталось полностью работоспособным.
В результате всех этих манипуляций появляется возможность управлять увлажнителем как по расписанию так и по датчику влажности установленному в комнате, а также получать уведомления в telegram что пора долить воду.
В заключение несколько слов о самом увлажнителе, работает очень тихо, емкость бачка несколько меньше указанной, а именно 2,75 литра вместо 3 заявленных производителем. Данный объем испаряется примерно за 7,5 часов на полной мощности.
Предвидя замечания вида «от такого увлажнителя белый налет на мебели» скажу что я заливаю воду после фильтра с обратным осмосом и такой проблемы нет.
Увлажнитель можно выбрать на свой вкус, внутри они все примерно одинаковые.
Критерии выбора были довольно просты, производительность, большая емкость для воды, индикатор ее окончания и неброский дизайн. Так как я собирался управлять им с помощью MajorDoMo, нужна была модель без всех этих бессмысленных гигрометров и других изысков маркетологов.
Выбор пал на Ballu UHB-310 (инструкция 5Мб)
Еще фото
Разбираем
Видим внутренности, монтаж сделан аккуратно, все провода собраны стяжками.
Вертикально установлена плата блока питания
Блок питания выдает 36 и 12 вольт. На плате виден свободный разъем, на нем как раз 12 вольт и его будем использовать.
Вид с обратной стороны, все чистенько, флюс отмыт.
Вид на плату управления и собственно сам излучатель.
Датчик уровня воды
Закончив обзор внутренностей, думаем как будем управлять.
За основу возьмем любой подходящий модуль с ESP8266 на борту, я использовал такой вариант.
Беглый осмотр показал что проще всего управлять всем этим хозяйством коммутируя минус питания, для этого возьмем подходящий транзистор.
В закромах нашелся IRF540, что бы не резать родные провода делаем переходник (не забываем токоограничивающий резистор между затвором и выходом ESP).
он позволяет подключиться в разрыв питания, не нарушая внешнего вида.
В ESP заливаем собранную в конструкторе прошивку, с такими опциями (прошивка платная, если это противоречит вашим принципам есть масса бесплатных)
Настраиваем произвольные GPIO на вход для получения сигнала об окончании воды и на выход для управления транзистором.
Сигнал о том что закончилась вода будем снимать со светодиода, используем для этого АОТ166А.
Размещаем все на своих местах и закрепляем.
Собираем все в исходное состояние, в таком виде уже можно управлять включением, отправляя на модуль команды в таком виде IP_ADRES/gpio?st=1&pin=12 для включения и IP_ADRES/gpio?st=0&pin=12 для выключения.
Родное управление осталось полностью работоспособным.
Теперь самое время подключить увлажнитель к MajorDoMo
Для этой прошивки в маркете есть специальный модуль, который сильно упрощает интеграцию.
Привязываем к выбранным GPIO нужные свойства и методы
Привязываем к выбранным GPIO нужные свойства и методы
В результате всех этих манипуляций появляется возможность управлять увлажнителем как по расписанию так и по датчику влажности установленному в комнате, а также получать уведомления в telegram что пора долить воду.
В заключение несколько слов о самом увлажнителе, работает очень тихо, емкость бачка несколько меньше указанной, а именно 2,75 литра вместо 3 заявленных производителем. Данный объем испаряется примерно за 7,5 часов на полной мощности.
Предвидя замечания вида «от такого увлажнителя белый налет на мебели» скажу что я заливаю воду после фильтра с обратным осмосом и такой проблемы нет.
Самые обсуждаемые обзоры
| +71 |
4613
109
|
| +43 |
2450
28
|
Ну и ещё более серьёзные вещи которые можно сделать на стадии ремонта — это канальная приточка, с подогревом и охлаждением, и модулями увлажнения. Вот только там ценик без увлажнения будет начинаться от 150тр, канальные увлажнители стоят ещё от 30 (может есть и дешевле) и до 200.
Приточка и увлажнение — это вообще первое о чём надо думать в квартире или дома, но и то и другое очень небюджетно. Причём чем больше идёт приток свежего воздуха, тем более сильное требуется увлажнение (в разы сильнее обычных вот таких маленьких увлажнителей), и тем более сильный требуется подогрев воздуха зимой. Поэтому сделать очень правильную по параметрам приточку с увлажнением ну очень дорого, обычно выбирают что-то одно или делают компромис. И более правильно в этом случае отдать приоритет приточке, потому что сухим но свежий воздух более полезен для мозга, чем затхлый но мокрый, но с бешенным уровнем со2 из-за закрытых окон.
1. Вариант без электроники — врезать в бак обычный поплавковый клапан («от унитаза») с гистерезисом. Где такой раздобыть за вменяемые деньги — вопрос, а клапан без гистерезиса не будет полностью открываться из-за того, что вода в рабочую зону подливается очень часто и очень малыми порциями. Из-за этого он будет всё время приоткрываться, подливать воду и закрываться, отчего быстро износится.
Кроме того, нужно обязательно предусмотреть перелив, ибо поплавковые клапаны надёжностью не отличаются (даже в любом бачке унитаза есть аварийный перелив). А перелив подразумевает необходимость подводить к увлажнителю ещё и соответствующего диаметра канализацию, чтобы в случае выхода его из строя вода успевала утекать.
2. Вариант с электроникой — врезать в бак два поплавковых датчика (на открытие и закрытие), и далее либо подавать воду напрямую из водопровода/осмоса через электромеханический соленоидный клапан, либо качать эту же воду микронасосом из ёмкости, защищенной от перелива (бачка унитаза, например). В случае с клапанами встаёт вопрос, как ограничить напор воды, чтобы не заливалось как из пожарного гидранта. Шаровым краном напор тяжело регулировать, да и не рекомендуется его оставлять в промежуточном положении, а у обычного будет постепенно снашиваться прокладка и возрастать напор. Нужно задвижку какую-то ставить. Ещё вопрос в надёжности соленоидного клапана: начнёт пропускать, и мы получим потоп. Вариант с микронасосом в этом отношении надёжнее, так как здесь уже достаточно его обесточить, и потопа уже гарантировано не случится.
В любом случае, вроде на первый взгляд сложного ничего нет, но тут нужен очень серьёзный и ответственный подход к делу, ибо при сбое (зависание контроллера, баг в прошивке) у нас не какая-то там лампочка будет вечно светиться, а может затопить квартиру. Лучше перестраховаться, продублировать датчики (поставить на закрытие сразу два-три), поставить резервный клапан аварийного перекрытия (или реле для микронасоса), управляемый ещё одним независимым датчиком перелива, защиту от всего и вся предусмотреть. Ещё лучше и контроллер здесь не задействовать, обойтись одним RS-триггером (и элементом «И» для дополнительной защиты от перелива), так будет проще и надёжнее.
Кстати, можно пойти дальше и не уродовать бак увлажнителя установкой всяких поплавков, а заказать с али сам ультразвуковой распылитель, закрепить его на «плавучей платформе» и поместить её в ведро/таз. Так он всегда будет находиться на одинаковой глубине независимо от количества воды в емкости. А таз/ведро уже не жалко изуродовать отверстиями под поплавки и очень легко мыть в посудомойке – решается извечная проблема со слизью на стенках бака.
А вообще мне искренне не понятно, почему до сих пор серийной не выпускается ни одной модели бытового увлажнителя с подключением к водопроводу. Ну на поверхности ведь идея лежит! А ещё можно было бы поместить в бак какую-нибудь кварцевую лампу (сделав его светонепроницаемым, разумеется) и решить проблему со слизью.
Всё выпускают, вот например по фразе «увлажнитель с подключением к водопроводу» находится www.breeethretail.ru/production/uvlazhniteli-vozdukha/ultrazvukovoy_uvlazhnitel_vozdukha_breeeth_wmh_1500/ обычный увлажнитель с подключением к водопроводу.
вспомнил, вот вам аналогия
Так я о чём в комнате 14м2 зимой ели верить Китайскому гигрометру с 34% поднимает на 6 едениц за 1 час и выбивает литра 1.5 воды, так вот в комнате туман, аж страшно заходить :)
Магнит это марка увлажнителя? Реально за 1 час 1,5 литра испаряет? У меня 400мл в час и то за 2 часа до 70% повышает влажность. Если ваш 1,5 литра в час — у вас там все 99% наверное :)
Что касается скорости испарения опечатался, очём думал, 1.5 литра эт наверное промышленные.
В общем ставил таймер на ночь на 4 часа хватает ровно на 2 раза на дне практически пусто может на минут 15-20.
На расстоянии 3 метров увлажнитель на датчик практически не влияет, ну может на 1%.
Рядом — 24-28%.
А с виду все очень красиво выглядит.
Датчик влажности и все электронику ставить смысла нет. Нужно, как уже написали, постоянное подключение к воде, как в сплит-системах, которые обеспечивают микроклимат во всей квартире (дорогое удовольствие, за три копейки не купишь).
Можно еще вентилятор попробовать поставить для распыления облака водной «пыли».
Еще добавлю, если вы откроете окно, то вся влажность, полученная за счет увлажнителя улетучится за считанные секунды.
Тогда если даже клапан заклинит, то всего лишь поднимется влажность.
как «для автополива растений» — несколько безопасных микропотоков — не дадут прокачивать капиллярные силы.
если вы дома, то и так увидите, что он перестал работать. если нет, то воды все равно удаленно не долить.
тогда уж ставить ультразвуковой датчик уровня в бак, и отслеживать текущий уровень воды.
Если за ночь кончилась, утром при обнаружении движения придет уведомление на телеграмм.
1. можешь быть в другой комнате
2. можно подумать что он отключился, потому что достиг нужного уровня влажности

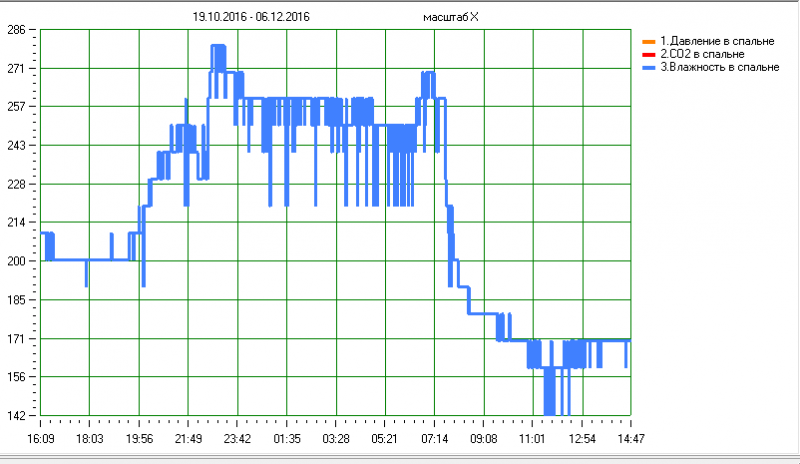

Увлажнитель был включен около 20 часов, после 7 утра кончилась вода.
