Доработка светильника с датчиком движения

  1. Цена: $3.28
  2. Перейти в магазин

Пришел светильник с датчиком движения, сделан добротно, пластик гладкий, без заусениц. Питается от трех пальчиковых батареек формата AAA, оснащен датчиком освещенности (при внешнем освещении не включается), светодиод — один, SMD5050, яркость комфортная для моего применения.

Состоит из двух частей — собственно светильника и пластиковой основы со скотчем 3М (фотографии, к сожалению, нет, уже прикреплена на месте), соединяются магнитами (обведены на фото)

Покупал сие устройство для туалета, чтобы в ночное время основную яркую лампу не включать. После пробной эксплуатации выяснилось, что
1) не устраивает время работы (наверное, китайцы ЭТО быстрее в туалете делают :), приходится для повторного включения рукой махать
2) датчик движения углублен, из-за этого угол обзора небольшой, а в моем случае светильник установлен под большим углом к уверенной зоне обнаружения
Иллюстрация зоны обнаружения

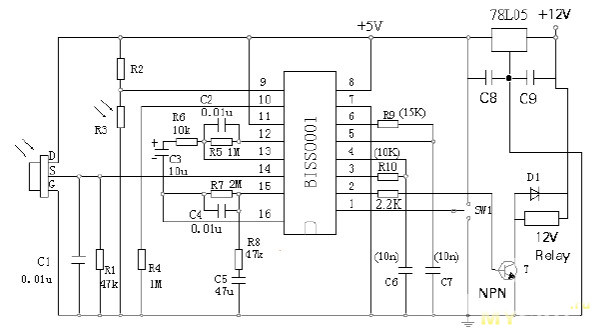

В итоге, погуглив схему подлючения микросхемы BISS0001 (контроллер PIR-датчика)
Схемы


заменил резистор R2 номиналом 120 кОм на 560 кОм (он оказался под рукой)

Затем выпаял PIR датчик, надел на ножки кембрики и припаял уже в другом положении. Подкладывать между датчиком и платой ничего не стал — три вывода датчика достаточно жестки

Дополнительные фото

Результат — на фото (до переделки не сфотографировал, но экран датчика был углублен заподлицо с корпусом). Да, еще пришлось стекло рефлектора немного резануть сбоку — поднявшийся экран датчика мешался (можно и его обрезать вместо стекла)

Свет включается на 1 мин 45 секунд. До переделки время не засекал, но исходя из соотношения 560/120 резисторов RC-цепочки увеличилось в 4,5 раз.

Засим откланиваюсь, и напоследок по традиции фото животинки, которой с нами уже нет 364 дня (((
Фото

Планирую купить +61 Добавить в избранное +47 +88
  • 25 октября 2016, 17:49
  • автор: Alax
  • просмотры: 40860
Похожие обзоры Другие обзоры от @Alax
+191
Бегущие поворотники на ленте WS2812 и Arduino
88804 293
+71
Выжимаем из батареек все до капли (миниобзор)
11711 160
+48
Добавляем второй диск в ноутбук Acer Aspire 3
20178 96
+46
Внутренний датчик давления шин TPMS (с разборкой и заменой батарейки)
29581 72
Посмотреть все обзоры
свернуть развернуть
Комментарии (56)
RSS
+
avatar
  • Zakhar75
  • 25 октября 2016, 18:02
+9
Кошку жалко.
+
avatar
  • Alax
  • 25 октября 2016, 18:05
+2
Почти 18 лет с нами прожила. Завтра година.
+
avatar
  • Zakhar75
  • 25 октября 2016, 18:10
+2
Нужно отметить годовщину и завести нового. Судя по возрасту у вас им не плохо живется.
+
avatar
  • Alax
  • 25 октября 2016, 18:11
0
Поправлю — не годовщина, а година.
+
avatar
+2
Что это за слово такое, «година»?
+
avatar
  • Alax
  • 25 октября 2016, 18:58
+3
Слово «Годовщина» применяется для обозначения хорошего события, «година» — плохого. По крайней мере в нашей провинции.
+
avatar
  • Erelesse
  • 25 октября 2016, 22:42
0
Значение[править]
книжн. пора, время, ознаменованные важными общественными событиями ◆ Мы помним подвиг наших предков, наших земляков, которые спасли страну в лихую годину, отстояли Российскую государственность. ◆ Година войны. ◆ Година бедствий.
поэт., устар. то же, что год ◆ День каждый, каждую годину // Привык я думой провожать, // Грядущей смерти годовщину // Меж их стараясь угадать. А. С. Пушкин, «Брожу ли я» ◆ И счёт годин старуха забыла, // Как мир, стара, как лунь, седа. А. А. Блок, «Она веселой невестой была..»
старин. пора суток, час

Происходит от праслав. *godъ, от кот. в числе прочего произошли: др.-русск. годъ «время, срок», ст.-слав. годъ (греч. ὥρα, καιρός, χρόνος), русск. год, укр. годi «хватит, кончено», болг. годе́ в кой-годе «кто бы ни», сербохорв. го̑д (род. п. го̏да) «праздник», словенск. gȏd «пора, спелость, праздник, годовщина», чешск. hod «время, праздник», польск. gody мн. «празднество», в.-луж. hody мн. «рождество», н.-луж. gódy — то же. Сюда же русск. погода, выгода, угода, годный, годиться. Из слав. заимств. латышск. gads «год». Родственно латышск. gadîgs «способный, почтенный, трезвый», gadît «попадать, приобретать, находить», gadîtiês «находиться, появляться», др.-в.-нем. gigat «подходящий», ср.-в.-нем. gate, gegate «товарищ, супруг», нов.-в.-н. gätlich «подходящий», готск. gadilings, др.-в.-нем. gatuling «свояк, родственник», др.-фризск. gada «объединять», ср.-нж.-нем. gaden «подходить, нравиться», алб. ngeh, шкодер. ngae «случай, свободное время». Другая ступень чередования: лит. guõdas «честь, слава, угощение», латышск. gùods «честь, слава», готск. gōþs «хороший», др.-в.-нем. guot.
+
avatar
  • stek
  • 25 октября 2016, 18:50
+1
Мой с нами жил с 23.02.1996 по 18.09.2015, 19 лет с «мелочью».
По обзору, спасибо. Фонарь такой есть, поставил в коридор чтобы ночью из спальни выходя, на кухню пройти не запинаясь. Мне как раз этих 25 сек и хватает. Вот только днём напряга, светло, а он врубается(датчик движения то не дремлет).
+
avatar
  • Alax
  • 25 октября 2016, 18:57
+1
Может, датчик освещения дурит? Мой не включается при внешнем освещении.
+
avatar
  • stek
  • 25 октября 2016, 19:12
+1
Я не так пояснил. Коридор то имеет полумрак днём(некоторый дневной свет на него попадает из окна). Вот так как то.
+
avatar
+1
надо «крутить» чувствительность датчика освещенности. смотреть схемотехнику и увеличивать/уменьшать резисторы… я в своём светильнике дорабатывал — стало сильно лучше…
+
avatar
  • DrBOBAH
  • 25 октября 2016, 18:06
+1
в отзывах написано 25 сек работает.
у меня тоже 18 лет прожила. Заводите сразу троих как я )))
+
avatar
  • Alax
  • 25 октября 2016, 18:09
+1
Ну у меня примерно так и получилось — 25 сек /120 * 560 = 116 с (у меня 105 с)
+
avatar
  • GWG
  • 26 октября 2016, 13:34
+4
Не больше трёх. У нас четыре открывали холодильник, дружно подцепив дверцу снизу. :((
+
avatar
  • lucavy
  • 25 октября 2016, 18:18
+1
Спасибо за обзор. меня тоже не устраивает 25сек, приходится чем-нибудь шевелить)) для повторного включения.
где бы теперь достать парочку таких резисторов на 560 плюс/минус
+
avatar
  • Alax
  • 25 октября 2016, 18:27
+3
Ну вообще-то там можно обычный выводной на 0,125-0,25 вт впаять — одним выводом прямо к 3-й ноге (номиналом поменьше/побольше, рассчитываем по формуле 25 сек/120кОм * N кОм = необходимое время), и даже подстроечник — места хватит.
+
avatar
  • Faint
  • 25 октября 2016, 18:28
+1
А не посоветуете хороший датчик света без датчика движения? Для дежурного освещения ночью. На улице темно — свет включается, светло — выключается.
+
avatar
  • Alax
  • 25 октября 2016, 18:35
+1
Несколько лет пользуюсь парой таких (брал в офлайне), нареканий нет.
+
avatar
  • Leprikon
  • 25 октября 2016, 20:12
+1
Фотореле 150-200 рублей в оффлайне
стоит у нас на подъездном и уличном освещении в многоквартирных домах. Если нагрузку большую будете подключать то лучше через кантактор(пускатель)
+
avatar
  • mass
  • 25 октября 2016, 18:40
0
А сколько времени отработает на одном комплекте батареек?
Можно ток потребления измерить?
+
avatar
  • Alax
  • 25 октября 2016, 18:47
+5
Режим ожидания — 0,05 мА, рабочий режим — 112 мА.
Мультиметр сфотографировать не получилось — держал щупы обеими руками.
+
avatar
+2
У меня спустя ~три месяца в проходном коридоре свежие батарейки дюрасель умерли. Теперь вот думаю или акумы, и или БП 5v прикрутить к этому светильнику. Батарейки не буду ставить — накладно слишком выходит.

За идею с увеличением чувствительности и длительности спасибо. +1
+
avatar
  • lucavy
  • 25 октября 2016, 19:16
+1
у меня 2-2,5 месяца отработал, конечно же это зависит от интенсивности использования)
+
avatar
  • gagabec
  • 26 октября 2016, 08:41
0
на никиливых аккумах средней паршивости живет 3-4 недели
а так светильник хороший — время работы секунд 20
+
avatar
  • SERG27
  • 25 октября 2016, 18:43
+5
обзору+ за схему-+++. добавил в закладки. заканчиваю свой обзорчик про впихивание зарядки на 4056, в аналогичный :)
+
avatar
  • mass
  • 25 октября 2016, 18:46
+2
Замечательная идея. Ждем обзор.
+
avatar
  • serenya
  • 25 октября 2016, 19:22
0
Тоже дорабатывал пару таких, изменял время, не помню в какую сторону, увеличивал чувствительность и изменял режим работы на «пока есть движение не тухнет». Оперировал по этому обзору mysku.club/blog/ebay/29726.html и даташиту
+
avatar
+1
Есть ли способ увеличить чувствительность датчика освещенности (более темный порог при котором фонарь НЕ включается)? Раз уж все мы здесь сегодня собрались =)
+
avatar
  • Alax
  • 25 октября 2016, 21:28
+3
Судя по этой схеме, чувствительность меняется заменой (подстройкой) резистора между 12-й и 13-й ногой.
Оригинал фотографии платы остался в фотике на работе (в обзоре обрезана), могу завтра выложить с разводкой другой стороны микрухи
+
avatar
+1
Светильник у меня такой есть, спасибо за пояснения, попробую поковырять.
+
avatar
  • Erelesse
  • 25 октября 2016, 22:44
+1
Поддержу тех, кто говорит, что надо заводить нового домашнего любимца. 18 лет кошка прожила с вами и ей было хорошо. Помяните ее, как члена семьи, да принесите в дом наследника/наследницу ее места. Пусть новому животному будет с вами еще лучше, чем было ей, а вам пусть будет хорошо с новым любимцем.

Ну а она, как все наши любимцы, останется всегда с вами, в ваших мыслях и воспоминаниях.
+
avatar
  • gsa3333
  • 28 октября 2016, 11:24
0
непонятно, там крышка у батарейного отсека есть? А, нашел
+
avatar
  • clava
  • 28 ноября 2016, 18:47
0
Можно сделать так что бы сабж больше работал от батареек? Если я правильно понял нужно уменьшить яркость свечения. Посоветуйте как это сделать.
+
avatar
  • boris112
  • 08 февраля 2017, 15:00
+1
Рядом со светодиодом стоит резистор 3,3 ома, я заменил на 470 ом. Ночью освещения достаточно.
+
avatar
0
Покупал устройство для прихожей, чтобы в ночное время основную яркую лампу не включать. После пробной эксплуатации выяснилось, что данное устройство начинает работать при освещённости позволяющей и без данного светильника обходится.
Нужна помощь как переделать работу данного устройства по 0 люкс.
+
avatar
  • Alax
  • 04 марта 2017, 12:28
0
Проще всего, я думаю, заклеить окошко фоторезистора чем-то полупрозрачным (возможно, частично).
+
avatar
0
Если заклеить фоторезистор. что бы уменьшить световой поток то схема ещё раньше будет срабатывать!
Отпаял фоторезистор впаяв на его место переменное сопротивление. Схема срабатывает на 128 Ком.
+
avatar
0
Доился срабатывание схемы при более низкой освещённости путём впаивания параллельно фоторезистора сопротивление на 128 Ком. Работает.
+
avatar
  • igor67
  • 19 апреля 2017, 20:23
0
Может кто то подскажет что за конденсаторы здесь стоят на фото.Пришло 2 датчика в одном нет конденсатора.
И где на AliExpress можно их купить?



+
avatar
  • Alax
  • 19 апреля 2017, 21:39
0
Выше в комментариях схему выкладывал, пляшите от нее.
+
avatar
  • igor67
  • 20 апреля 2017, 11:17
0
Спасибо.Схему я видел, но я не большой специалист по схеме. Впаять могу. параметры элементов не знаю. На схеме показан C3 47.0x16в, в каких это единицах? Это 47 мкФ? На Aliexpresse есть
1. 0805 SMD конденсатор 47 мкФ 16 В
https://aliexpress.com/item/item/Free-shipping-005-SMD-capacitor-47uf-16V-476K-100PCS/32374775645.html

2. SMD 1210 47 МКФ 16 В
https://aliexpress.com/item/item/10PC-Lot-SMD-1210-47UF-16V-10-Chip-Capacitor-YXSMDZ3000/32732759137.html
+
avatar
  • Alax
  • 20 апреля 2017, 20:15
0
Посмотрел даташит на BISS0001, там есть референсная схема. Если судить по ней, то это кондер С3 на 10 мкФ (хотя лучше прозвонить дорожки).
Вольтаж выбираем исходя из питания, достаточно 10-ти вольт.
+
avatar
  • igor67
  • 21 апреля 2017, 08:41
0
Спасибо.Попробую.
+
avatar
  • Globus
  • 20 сентября 2017, 12:58
0
на 220 такие встречали?
+
avatar
  • Mirror
  • 08 мая 2018, 13:01
0
Светильник с икеевскими батарейками пережил зиму на даче в тулаете. Работает.
+
avatar
  • Gul
  • 23 октября 2018, 03:48
0
Светильник постоянно сам включается. Работает в режиме 25с — свет, 5с — ожидание и так по кругу. При этом понимает наличие окружающего освещения и включаться перестает при достаточной степени освещенности. Питание 3 — 4,5 — 6 вольт переваривает одинаково и ничего не меняется, т.е. продолжает включаться/выключаться.
Что могло с ним произойти? В электронике не силен, прошу помочь.
+
avatar
  • Alax
  • 23 октября 2018, 23:06
0
Видимо, датчик PIR забарахлил. Можно попробовать закрыть (заклеить) полностью крышку датчика, если глюки продолжатся, то дело в нем.
А датчик освещения живет своей жизнью — судя по схеме, выложенной выше, при достаточной освещенности просто отключает всю цепь PIR-датчика (скорее всего — ради экономии батареек).
+
avatar
  • Gul
  • 24 октября 2018, 04:32
0
Светильник разобран до состояния платы, которая подключена к блоку питания.
Закрывал оба датчика и по раздельности. Ничего не меняется.
При подаче питания включается светодиод и через 25 сек выключается в режим ожидания на 3 сек. И так по кругу.
При наличии тестера и паяльника что ещё можно проверить?
+
avatar
  • Lopa
  • 21 декабря 2018, 02:06
0
Подтверждаю, у меня так же. Видимо, пошла бракованная партия. В комментариях на Али тоже пишут, что сам постоянно включается.
+
avatar
  • a213198
  • 14 апреля 2019, 09:09
0
Уважаемые специалисты подскажите пожалуйста, как увеличить время горения светильника. Устанавливается в подъездах, горит 12 секунд. Люди высказывают претензии, что пока лифт едет свет гаснет, не успевают одеться, дети боятся темноты. Регулировке не поддается. Датчик называется TH-73G1. Вроде надо перепаять резистор на большее сопротивление, а какой неизвестно. Может еще какие варианты известны?
+
avatar
0
Прямо некропост какой-то… На что рассчитываете? :) Тем более с такой фотографией…
Сфотографируйте _чётко_ чипы, если уж сами не можете найти даташиты…
+
avatar
  • Ewenok
  • 08 мая 2020, 15:50
0
У кого еще остался такой светильник, подскажите что за элемент и его маркировку на плате выделил.
Перепутал полярность и он вылетел сразу…
+
avatar
  • kas1830
  • 10 августа 2020, 20:53
0
Стабилизатор напряжения 65Z5
ссылка
+
avatar
  • Ewenok
  • 11 августа 2020, 13:41
0
Спасибо ) уже нашел и поменял, от переполюсовки вылетел еще датчик движения и что-то еще.
После замены стабилизатора и датчика, он включается и выключается с периодичность 30 сек, если даже никого нет.
+
avatar
  • kas1830
  • 11 августа 2020, 15:40
0
Всю мелочевку можно попробовать прозвонить на КЗ, но, возможно, и контроллеру досталось
+
avatar
  • alexey77
  • 01 августа 2021, 22:54
0
удалось понять что сгорело после переполюсовки? Попал в похожую ситуацию. светильник в темноте постоянно включается и выключается но при свете не выключается.
