3д аналоговые джойстики (рокеры) с датчиками Холла для PS4 (и не только)

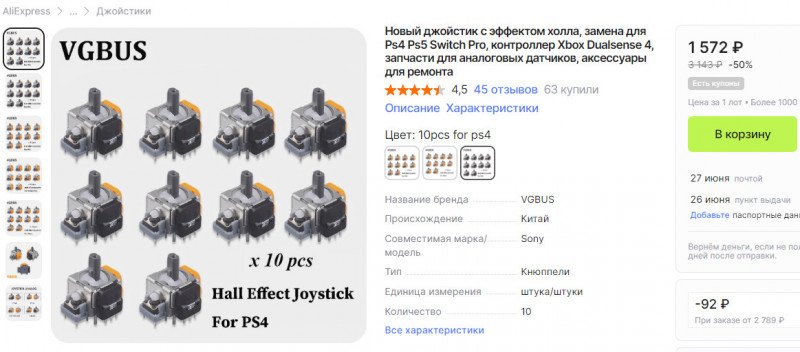

  1. Цена: 1 542 ₽ за 10шт
  2. Перейти в магазин


В консолях последнего поколения производители начали сильно экономить на качестве деталей, и в первую очередь на 3Д аналоговых «стиках» (они же рокеры). Далее буду называть их стиками для упрощения. Если сравнивать с предыдущими поколениями, то там они могли ходить годами без проблем, то сейчас при интенсивной игре выходят из строя за пол года — год. В основном эта неисправность выражается в постоянном движении персонажа в какую то сторону при неподвижном стике. Проверить работоспособность и убедится в неисправности стиков перед покупкой можно на сайте gamepad-tester.com

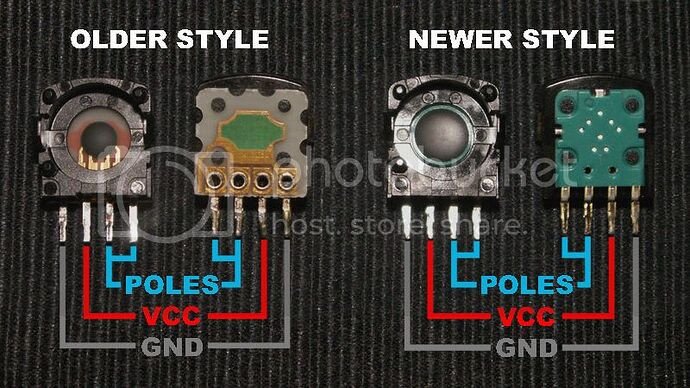

Во всех моделях применяются механизмы с резисторными датчиками. Так как в переменном резисторе есть точки трения, они и оказывается слабым звеном — протирается резистивный слой от чего и начинается «дрифт». Вот так выглядит родной оригинальный механизм от PS4
и в разборе сам резистор

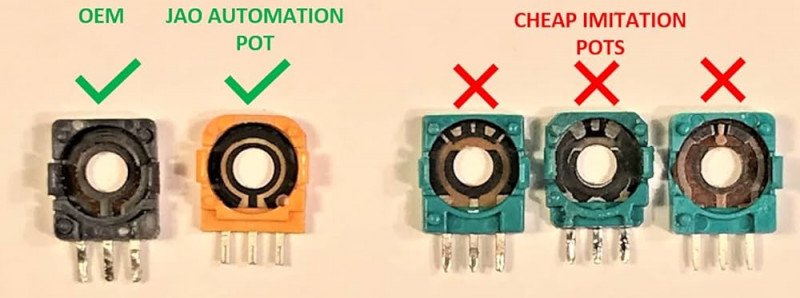

Для устранения данной неисправности их можно просто заменить на такие же. Но к сожалению оригинал не продается отдельно, и поставляется только на заводы производителей. В продаже имеются хорошие реплики которые по любому хуже оригинала.
Но умельцы из китая не сидели на месте, и начали выпускать такие же датчики только вместо резисторных применять датчики Холла которые реагируют на изменение магнитного поля.
Причем механизмы у них получились даже лучше оригинала. Они сами разработали микро чип, который преобразует движение магнитного поля в эквивалент переменного резистора на выходе чипа (применяется цифро-аналоговый преобразователь).
Сам датчик по размерам точно такой же как и у оригинала так что ничего переделывать не придётся. Механизм от фирмы GINFULL считается самым лучшим с точки зрения отсутствия в нулевой точке люфта, а так же плавностью хода во всем диапазоне.
Механизм со снятым датчиком.
Датчики выпускают двух цветов и в зависимости от консоли стоят только одного цвета или разные. Так как это не простой пассивный компонент как резистор, а микросхема, то для неё играет роль правильного подключения контактов. Для это производить их стал выпускать разных цветов и так же писать на самом датчике — L и R. Это означает на какой крайний контакт подается минус.
Но если вы выбрали для своей приставки при заказе то вам не стоит волноваться так как они уже установлены в нужном положении, и вы их не повредите. Если же вы захотите их установить например на контроллер от Ganesir, то сначала нужно узнать с какой стороны у вас на крайних кантатах плюс и минус и на основании этого заказать те или иные стики с датчиками.
Теперь о самих датчиках, заказываю не первый раз и все датчики пришли исправными. Первый раз заказал 20шт второй 40 шт. Датчики не вносят ощутимых задержек по сравнению с резистивными.
Для их установки нужно сначала отпаять старые датчики. Для этого можно воспользоваться несколькими способами:
1 Фитиль для снятия припоя — вариант не очень быстрый и уходит много фитиля.
2 Воздушным феном — предварительно нужно будет разбавить родной припой сплавом Розе для понижения температуры пайки, если приноровится то снимается довольно быстро. Минусы нужно закрывать рядом стоящие пластиковые коннекторы, что бы они не оплавились.
3 Выкусить бокорезами старый стик и потом аккуратно выпаять каждый контакт не повредив текстолит. Честно говоря, варварский метод, никогда так не делал, но видел что некоторые так делают.
4 Ну и собственно самый гуманный по отношению к текстолиту и быстрый способ которым пользуюсь я — сделать шаблон для отпайки из куска меди на паяльник в виде насадки. Купил кусок меди на рынке и из него вырезал шаблон к котором насверлил отверстий, где установленны выводы стика. На жале нарезал резьбу и вкрутил его туда.
Есть так же в продаже готовый комплект из такого шаблона и жала для паяльника под T12 на али, но цена на него ~ 1800 Рублей и дороже. Как вариант если самому нет возможности сделать.
После снятия нужно очистить отверстия от припоя, я делаю эти при помощи зубочистки и паяльника. Можно так же воспользоваться олово отсосом или фитилем для снятия припоя решайте сами как вам удобно.
Перед установкой рекомендую снять датчики и выставить магниты как можно ровнее, чтобы потом было меньше возни с калибровкой. Вот пример правильной установки магнитного держателя. Он вращается вокруг оси с натягом. То есть нужно зафиксировать стик и пинцетом провернуть его в нужную сторону.
И не правильной установки. Если у вас так-то лучше его сразу поправить так как потом его можно будет калибровать только при помощи иголки и не очень сподручно.
Так же сначала рекомендую запаять только контакты датчиков и проверить их работоспособность через сайт hardwaretester.com/gamepad и только потом припаивать полностью так как от брака никто не за страхован, и отпаять его будет сложнее со всеми запаянными контактами.
Запаяли, проверили — пол дела сделали. Теперь нужно его откалибровать. Калибровка нужна для выставления точного положения центра, и удаления мертвых зон на крайних границах хода стика.
Раньше для калибровки геймпада требовалось дополнительно покупать платы калибровки которые включались в разрыв выхода датчиков и самого геймпада. Эти платы продаются по сей день и цена на них не упала.
Но благодаря одному энтузиасту методом реверс инженеринга был найден способ заставить контроллер войти в режим калибровки и откалибровать его. Первоначально это была программа с установкой дополнительных драйверов в систему, но сейчас эта процедура упростилась и теперь это можно сделать через сайт. dualshock-tools.github.io/ Калибровке поддаются только оригинальные контроллеры PS4 и PS5. Реплики не подходят.
Но плата калибровки не потеряли своей актуальности для контроллеров XBOX так как там стоят свои датчики холла с магнитами на триггерах, и они влияют на отклонение стиков при нажатии.
Плата калибровки вносит компенсацию для устранения этого. Так же для контроллеров PS5 Edge применяют платы калибровки так как у них сменные стики. Для обычных PS5 контроллеров платы калибровки уже не нужны, можно откалибровать через сайт.
После подключения нужно откалибровать центр, следуя инструкции нажимая на кнопку во всплывающем окне. В этот момент не обязательно подключать аккумулятор к контроллеру. Достаточно шлейфа с микро USB для подключения к компьютеру.
Далее калибруется крайние положения стика.
К примеру на изображении левый стик не откалиброван и рисует квадрат, а правый откалиброван и рисует круг.
И если у вас после калибровки где-то получился перекос от тут нужно будет немного подкрутить датчик той оси при помощи иголки.
В ту сторону куда у вас не отклоняется стик до конца, нужно отклонить его и вставить иглу (в отверстие на датчике со стороны отклонения) и немного потянуть Стрик в обратном направлении.
Допустим у вас после калибровки центра и диапазон стика такая картина
Следовательно, нужно немного сместить стик в право. Так как стик уже впаян нужно делать на самом контроллере (на фото покажу на не припаянном стике)
Отклоняем стик в сторону в которую нужно сместить зону действия (в нашем случае в право)
Вставляем игу в отверстие в той же стороне
Не прилагая сильных усилий тянем стик в обратном направлении, буквально чу чуть на пару миллиметров
Вытаскиваем иглу и проводим повторно калибровку центра и диапазонов отклонения. Если отклонили слишком сильно, то у вас диапазон сместится в другую сторону
Тогда придётся проделать данную калибровку снова, но только в обратном направлении. Если же сделали все правильно, то вы увидите следующую картину
Если так, то можно закрывать контроллер, все готово.
Всем добра!
Планирую купить +36 Добавить в избранное +82 +114
свернуть развернуть
Комментарии (50)
RSS
+
avatar
  • kven
  • 27 мая 2024, 20:53
0
а контроллер от PS4 можно подключить к PS3?
+
avatar
  • Teem
  • 27 мая 2024, 20:55
+3
Да можно, но не все кнопки будут работать, например кнопка PS не будет отрабатывать для выхода в меню. Для полноценной работы лучше приобрести Brook Wingman XB2 или Cronus PRO и подключать любой контроллер к любой консоли :)
+
avatar
  • kven
  • 27 мая 2024, 20:59
0
ну хоть так.
значит можно брать всякие альтернативные контроллеры PS4/PS5 для использования с PS3, а то они про третью перестали даже вспоминать в описаниях.
+
avatar
  • Teem
  • 27 мая 2024, 21:03
0
Да, сам использую Cronus PRO для игры на PS3 не оригинальным контроллером. Там еще и макросы можно прошить в него, например удержание прицела при стрельбе, и другие плюшки ;)
+
avatar
  • zaooza
  • 28 мая 2024, 06:59
0
Для PS3 советую Retrofighters Defender Bluetooth Edition
+
avatar
  • zaooza
  • 28 мая 2024, 07:02
0
Sixaxis и сила нажатия кнопок поддерживаются
+
avatar
0
С платами лучше калибруется чем с dualshock tools. Плюс, автор отправляет хорошие стики с датчиками.
Отпаивать можно оловоотсосом добавив сплав Розе, или обычный припой (так как там бессинцовый). А такой утюг может повредить текстолит.
+
avatar
  • Teem
  • 27 мая 2024, 22:28
+4
Ну не сказать прям, что к ординально лучше, просто нужно руку набить (есть свои нюансы). А платы стоят дорого и удорожают эту замену в разы. Не вижу в ней смысла вообще, разве что на PS5 Edge и XBOX как писал выше. В планах есть идея поставить эти платы калибровки на Xbox 360 и PS3 в купе с датчиками холла, вот там ни как не откалибровать штатными средствами. Заказал для этой цели несколько плат, как придут, напишу обзор об этом.
«Такой утюг» у меня подключен к паяльнику на жале T900 с откалиброванной регулировкой температуры на котором я выставляю 350 градусов, предварительно залудив контакты аналога ПОС 60 — отпаивается аналог за пару секунд, текстолит ни как не страдает от этого. Уже на 20 контроллерах заменил при помощи этой насадки стики. Да, если его прикрутить к ЭПСН то плату можно и поджарить.
Как говорится — С дуру можно и Хрен сломать.
+
avatar
0
Лучше лучше. С голыми датчиками плавности нет, дёрганные движения. Хоть и калибруется штатными средствами. Платка всё же обрабатывает значения от датчиков.
+
avatar
  • Teem
  • 28 мая 2024, 19:45
0
Ну это ваше мнение, и оно разнится с теми кому я поставил эти стики без платы калибровки. Я с ними солидарен. Все довольны и не видят ухудшения в работе, а только улучшения в плавности хода механизма как следствие и улучшение позиционирования.
Вы их так защищаете как будто являетесь их изготовителем и продавцом ;)

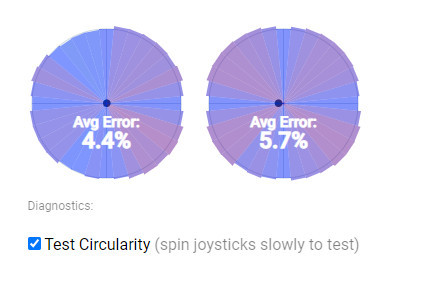

Вот к стати, сегодня один контроллер на ремонт принесли, результат калибровки 3Д аналогов
+
avatar
0
В датчиках был джиттер. Полгода назад точно. С платками всё стало норм.
Поставил на все свои джои с платками и забыл про дрифт и джиттер.
+
avatar
  • Teem
  • 29 мая 2024, 19:15
0
Да, джиттер был в первых ревизиях, сейчас производитель его победил. Дрифт тоже почти нулевой.
+
avatar
  • puzoid
  • 29 мая 2024, 19:02
0
Поставил такой комплект от jun Zeng на дуалсенс. Дороговато, конечно. Настройка — кайф. И стики от ginfull ничем в работе не отличаются, но настройка с иголкой запарная в первый раз. Их ставил на геймпад от xbox one s, 1708 вроде.
+
avatar
  • hanzo
  • 28 мая 2024, 04:14
0
… вместо резисторных применять датчики Холла
… Причем механизмы у них получились даже лучше оригинала
Где почитать, что стики на ДХ получились лучше, чем соневские резистивные?
Спс!
+
avatar
  • Teem
  • 28 мая 2024, 08:07
0
Прям источник почитать не дам, у мастеров которые занимаются заменой и снимают на ютуб неоднократно упоминали об этом, на вскидку на каналах — Из квартиры в дом, Стример С Завода
+
avatar
-1
обзор хороший и интересный, но хотелось бы попросить исправить в названии «3д аналоги» на «3д аналоговые джойстики»
+
avatar
  • Teem
  • 28 мая 2024, 07:50
0
Готово.
+
avatar
+5
Вы, случайно, не родственники?
+
avatar
  • Teem
  • 28 мая 2024, 07:56
0
:)
+
avatar
0
маловероятно. хотя если считать что все мы произошли от Адама и Евы…
+
avatar
0
спасибо!
+
avatar
  • leexxz
  • 28 мая 2024, 09:03
+1
Какие разумные деньги за не такое простое изделие!
Взять, к примеру, светосигнальную арматуру 22мм от известных производителей (сименс, шнайдер и прочее). Там каждый компонент стоит денег (кнопка, основание, контакт, подсветка, держатель шильдика), а в сборе получается совсем не бюджетно за 1 переключатель с подсветкой, к примеру. Всегда удивляло такое ценообразование.
+
avatar
+2
А что удивительного? Тут игрушка, которая не имеет ни одного сертификата и ломается от малейшего чиха. А там пром. оборудование, прошедшее проверки и сертификацию, которое может работать в пыли и грязи.
+
avatar
0
Ого, индикатор, который может работать в пыли!
+
avatar
+1
Речь про кнопку
+
avatar
+1
Так как это не простой пассивный компонент как резистор, а микроконтроллер
А когда это полностью аналоговая схема успела стать микроконтроллером?
+
avatar
  • Teem
  • 28 мая 2024, 19:31
+1
Вы являетесь разработчиком этих чипов, что бы такое утверждать?

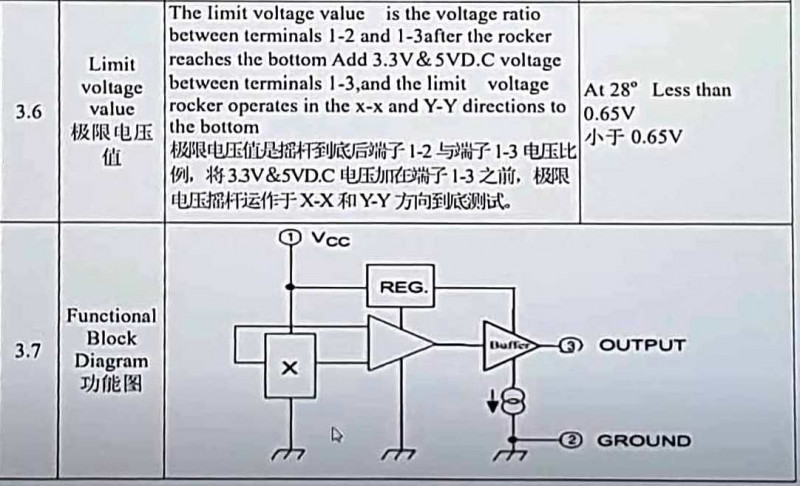

Вот блок-схема чипа к примеру
+
