Импульсный блок питания Lincoiah 1200 Вт (60 В)

DIY регулируемые блоки питания плотно вошли в жизнь домашних мастеров. Большой выбор преобразователей позволяет собрать устройство под свои задачи. Но к самодельному блоку питания помимо преобразователя, нужен источник питания. Линейный с трансформатором делать дорого и громоздко, выручают типовые импульсные. Сегодня кратко познакомимся с довольно мощным вариантом БП под преобразователи RD60XX (как раз уже вышла новинка 6030). Их используют не только в ЛБП, но и для питания приводов станков ЧПУ, светодиодных лент, систем видеонаблюдения и пр.

Как всегда, начнем обзор с заявленных характеристик продукта.
Общие технические характеристики
Тип товара: импульсный (PWM) сетевой блок питания
Модель: Lincoiah S-1200-60
Входное напряжение: AC 110/220 В ±15% Частота 50/60 Гц
Выходное напряжение: 12-72 В
Мощность: 1,2 кВт
Система охлаждения: вентилятор
Защиты: КЗ / по току / по напряжению
Soft-start: да
EMI фильтр: да
Размеры: 238X124X65 мм

---

В лоте несколько вариантов рабочего напряжения и мощности:
12V-100A
24V-50A
36V-33.3A
48V-25A
60V-20A
72V-16.7A
12V-83.3A
24V-41.7A
36V-27.8A
48V-20.8A
60V-16.7A
72V-13.9A
12V-66.7A
24V-33.3A
36V-22.2A
48V-16.7A
60V-13.3A
72V-11.1A
У меня 1,2 кВт и 60 В.
Доставка в ПВЗ из локального склада за пару дней.

Упаковка вполне надежная, со вспененным «коконом», на коробке обозначений нет.
Внешний вид довольно типовой для таких прямоугольных китайских блоков.
Серебристый гладкий алюминий. Толщина корпуса 2 мм, кожуха сверху 0,6 мм. Есть проушины для крепления.
На кожухе гарантийная пломба в виде наклейки и типовая предупредительная надпись.
Измеренная масса: 1290 г.
Сбоку маркировка так же на наклейке и есть возможность переключать входное сетевое напряжение на 110 В:
Интерфейсы традиционно сосредоточены на клеммной колодке с защитной пластиковой крышкой, на заднем торце вентилятор охлаждения 6 см:
Для выхода напряжения предусмотрено 3 точки. Так же есть возможность регулировки выходных параметров.
Посмотрим что же внутри корпуса (хотя официально вы лишаетесь таким образом гарантии):
Супер аккуратным внутренний монтаж не назвать, но и этот БП относится к бюджетным решениям. Например, большой дроссель на выходе не закреплен клеем к плате.
Я далеко не эксперт в схемотехнике, так что пробежимся по верхам.

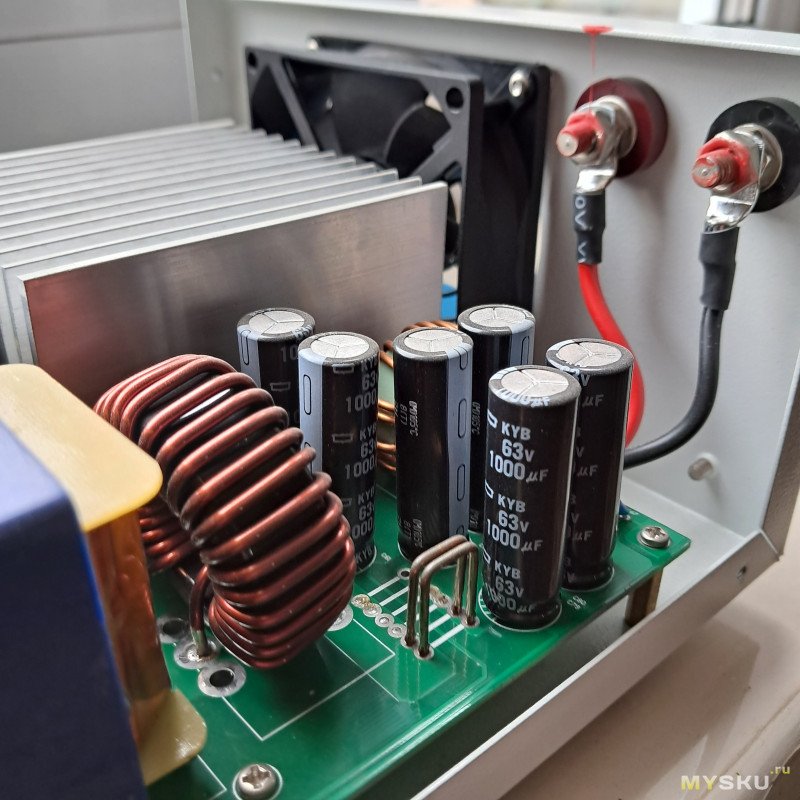

Электролитические конденсаторы на входе и выходе:

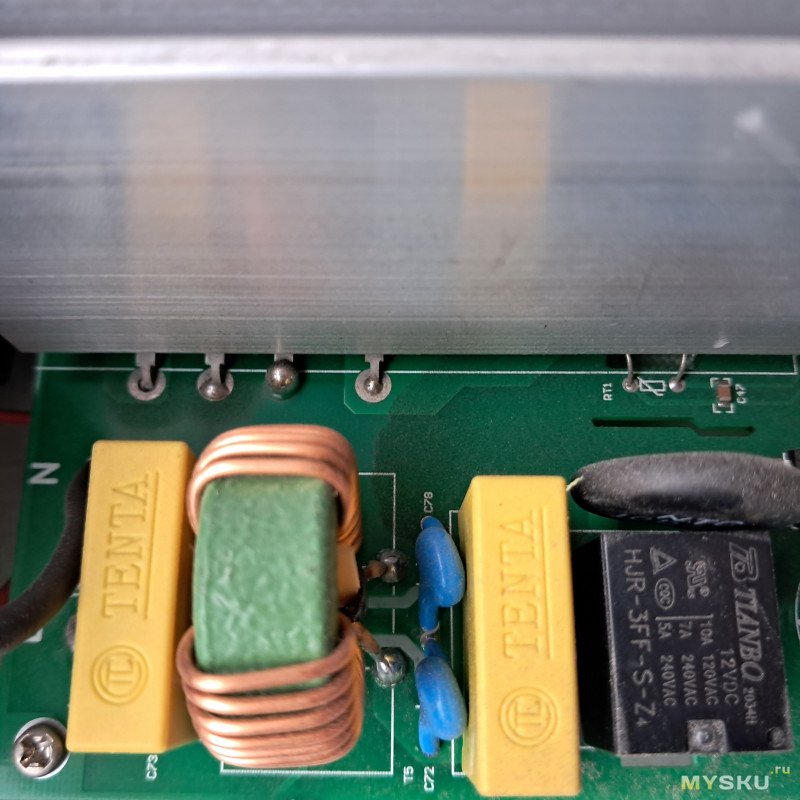

Есть сетевой фильтр входного напряжения и предохранитель:
И реле для плавного старта подачи напряжения.

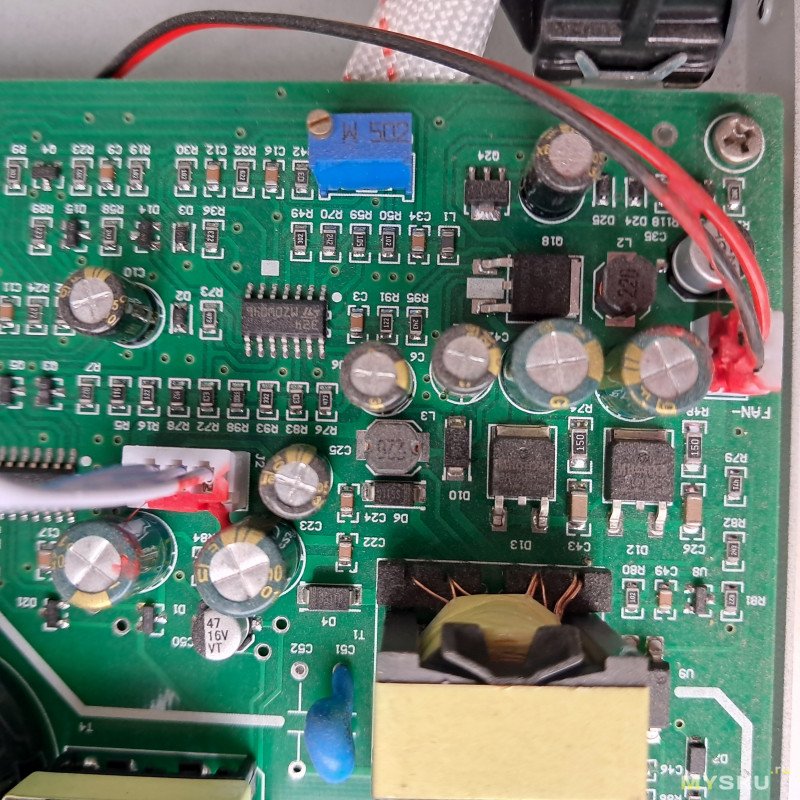

Электронная управляющая часть размещается на отдельной вертикальной плате (криво стоит):
Там замечены: регулятор SG3525 и ОУ LM324.
Для работы которых имеются еще два небольших ВЧ трансформатора.
Силовые элементы установлены на дополнительном радиаторе (с термоконтролем) и частично на боковой стенке блока.
Переходим к эксплуатации блока питания.
При включении (после срабатывания реле) загорается светодиод. Напряжение из коробки довольно точно выставлено на 60 В:
Отмечу немаленькое потребление энергии от сети при холосто ходу — до 2,5 Вт.
Регулировка напряжения под нагрузкой:
Причем работает тихо в пределах выходного напряжения 50-63 В, в районе 40-30 В начинает пищать. С работой вентилятора становится чуть громче.
В описании лота указано:

100% full-load burn-in test.

И это хорошо. Я же не могу протестировать БП на 1,2 кВт. У меня просто нет таких потребителей (идеально — тормозной реостат от троллейбуса). А тонкую нихромовую проволоку на 3-4 Ома нужно намотать 20 метров, у меня столько нет.
Будем проверять на том, что есть.
Две нагрузки в параллель.
Для измерения тока выше 10 А использую удобный измеритель JUNTEK VAT1100.
Проверка КПД на небольшой нагрузке:
Я снимал максимум с БП Lincoiah S-1200-60 820+ Вт:
Пульсации при этом до 100 мВ:
И нагрев:
Заключение:
БП Lincoiah S-1200 типичный китайский блок питания. Это один из самых бюджетных новых БП на эту мощность. Не самая аккуратная сборка, но в отзывах пишут, что держит полную мощность. Я проверил на 70% нагрузки, все работало штатно.
Собрать подобный DIY ЛБП вполне можно.
Спасибо за внимание. Удачных покупок!
