Микроволновки прочно вошли в нашу жизнь, и когда родители сообщили мне что наша старая но добрая микроволновка довольно громко выпустила белый дым (а все мы знаем, что вся электроника работает на белом дыме) и ушла в страну вечной охоты — я постарался отремонтировать ее максимально быстро.
По симптомам — всё работает кроме собственно нагрева. Разборка показала что сгорел высоковольтный предохранитель, и это явно неспроста — как оказалось прошибло еще и высоковольтный диод.
Диоды с wildberries на вид немного отличаются, но рассчитаны на те же 13киловольт, поэтому будут работать. Прямое падение напряжения около 8В
Предохранители на вид +- как родной (тоже быстродействующие, с пружинкой), который, к сожалению, был разрушен при попытке извлечения из держателя
После замены диода я напаял на предохранитель тонкую проволочку (ибо диоды приехали сильно раньше предохранителей) — и она моментально сгорела. Диаметр проволочки я подбирал основываясь на опыте изготовления предохранителя для мультиметра. А так как в этой цепи у нас стоит предохранитель, конденсатор, диод и магнетрон — то я решил что придётся менять еще и конденсатор, и надеяться что с магнетроном всё в порядке. Сам магнетрон я снял чтобы убедиться что он на вид вполне жив — и колпачок без следов прогара, и даже слюда вполне еще целая на вид — это вселяло надежду.

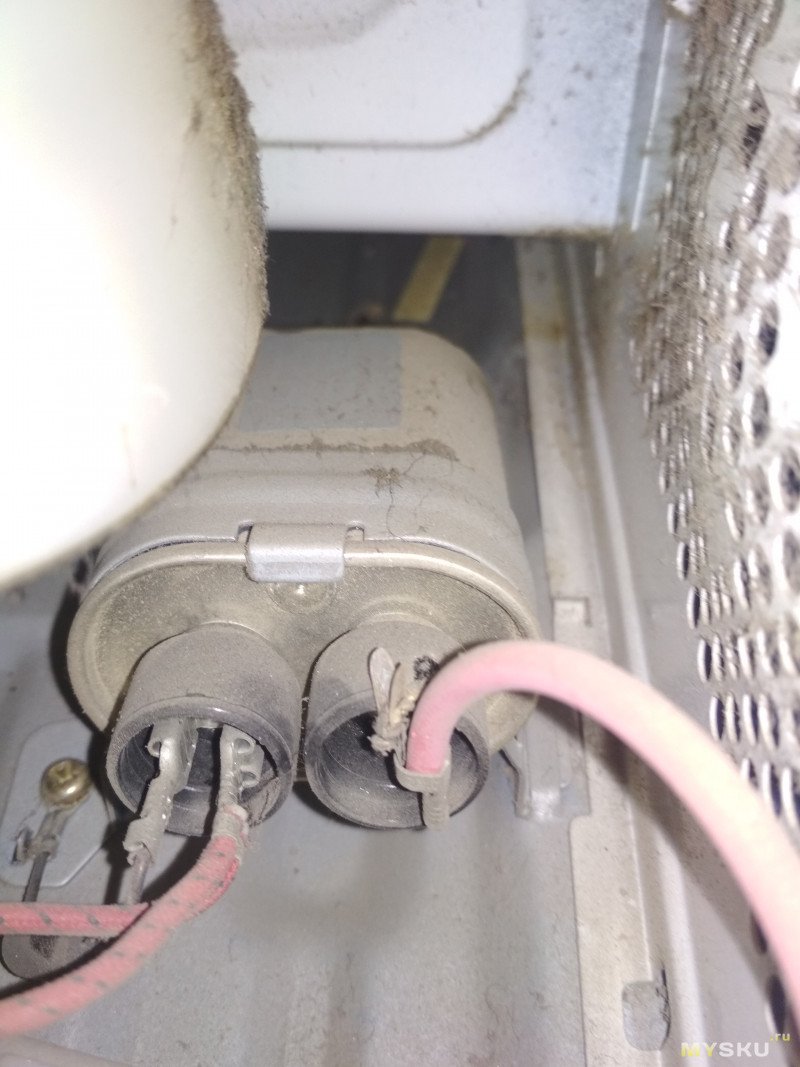

Конденсатор я, конечно, проверил тестером — и он не вызвал у меня вопросов, но вариантов было мало, и я решил что возможно его прошибает на высоком напряжении.
Приехавший конденсатор чуть меньше по размерам, но отлично встал на место родного, единственное но — это контакты меньшего размера, 4.8мм вместо 6мм, и соответственно меньшей толщины — соответствующие клеммы пришлось поджать для надежного контакта.
После установки конденсатора я поменял сразу и предохранитель — и всё, к счастью, заработало. Весь ремонт обошелся в 43BYN ($14), при этом можно было сэкономить рублей 10-15 купив не по три штуки диодов и предохранителей, а по одному (поштучно они стоят где-то по 5р), но я подумал что пусть будет — микроволновки у нас и другие есть, запчасти могут пригодиться.
Для ремонта потребовались:
высоковольтный предохранитель (арт 156166585, 8.7BYN за 3шт) ,
высоковольтный диод (арт 149903653, 12BYN за 3шт)
и как ни странно конденсатор (арт 166273690, 22BYN).
По симптомам — всё работает кроме собственно нагрева. Разборка показала что сгорел высоковольтный предохранитель, и это явно неспроста — как оказалось прошибло еще и высоковольтный диод.
Диоды с wildberries на вид немного отличаются, но рассчитаны на те же 13киловольт, поэтому будут работать. Прямое падение напряжения около 8В
Предохранители на вид +- как родной (тоже быстродействующие, с пружинкой), который, к сожалению, был разрушен при попытке извлечения из держателя
После замены диода я напаял на предохранитель тонкую проволочку (ибо диоды приехали сильно раньше предохранителей) — и она моментально сгорела. Диаметр проволочки я подбирал основываясь на опыте изготовления предохранителя для мультиметра. А так как в этой цепи у нас стоит предохранитель, конденсатор, диод и магнетрон — то я решил что придётся менять еще и конденсатор, и надеяться что с магнетроном всё в порядке. Сам магнетрон я снял чтобы убедиться что он на вид вполне жив — и колпачок без следов прогара, и даже слюда вполне еще целая на вид — это вселяло надежду.
Конденсатор я, конечно, проверил тестером — и он не вызвал у меня вопросов, но вариантов было мало, и я решил что возможно его прошибает на высоком напряжении.
Приехавший конденсатор чуть меньше по размерам, но отлично встал на место родного, единственное но — это контакты меньшего размера, 4.8мм вместо 6мм, и соответственно меньшей толщины — соответствующие клеммы пришлось поджать для надежного контакта.
После установки конденсатора я поменял сразу и предохранитель — и всё, к счастью, заработало. Весь ремонт обошелся в 43BYN ($14), при этом можно было сэкономить рублей 10-15 купив не по три штуки диодов и предохранителей, а по одному (поштучно они стоят где-то по 5р), но я подумал что пусть будет — микроволновки у нас и другие есть, запчасти могут пригодиться. Для ремонта потребовались:
высоковольтный предохранитель (арт 156166585, 8.7BYN за 3шт) ,
высоковольтный диод (арт 149903653, 12BYN за 3шт)
и как ни странно конденсатор (арт 166273690, 22BYN).
