Плата для светодиодной лампы/светильника с 2 каналами и type-c зарядкой аккумулятора.

У меня есть кольцевая лампа с двумя цветами светодиодов — теплый и холодный. Она включается и свет регулируется с пульта на проводе, это неудобно. У нее металлический корпус и я решил поставить в эту лампу плату сенсорного управления, корпус лампы будет большой сенсорной кнопкой. Для этого я заказал пару двухканальных плат для сенсорного управления двухцветными лампами.

Большинство сенсорных ламп такого типа работают на таких платах. У меня есть такая лампа, я делал на нее обзор
Что позволяет плата?
К ней можно подключить две группы светодиодов. Драйвера в плате нет, нужно ограничивать ток самостоятельно. При касании сенсора плата переключает между режимами: 1 канал — 2 канал — два канала — выключено. При удержании пальца на сенсоре плата регулирует яркость.
Плата может заряжать литиевый аккумулятор, есть защита от переразряда.

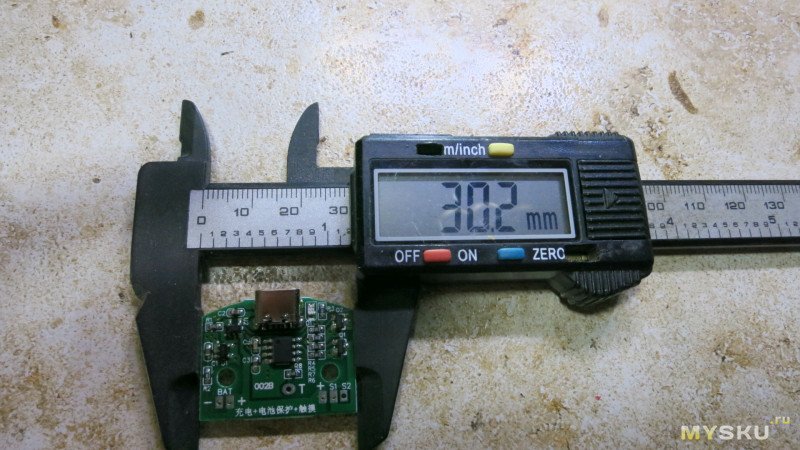

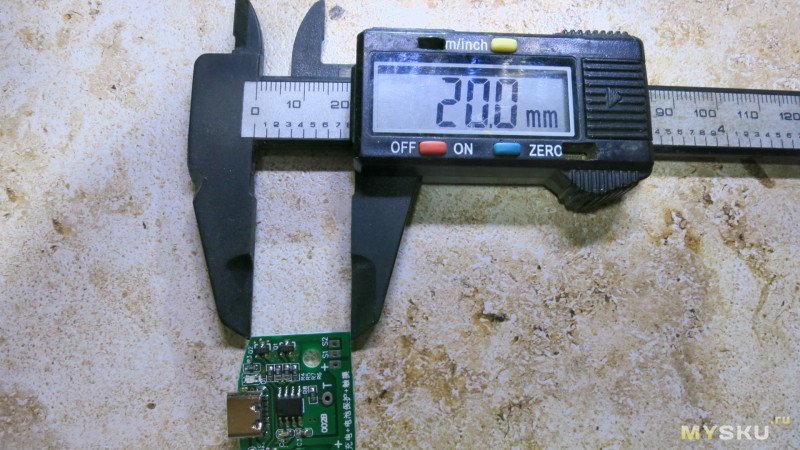

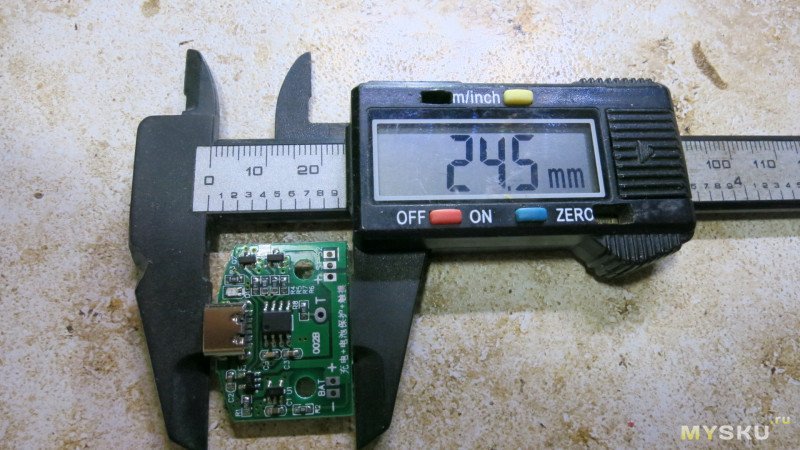

Размеры 30*25мм
По краю размер 20мм

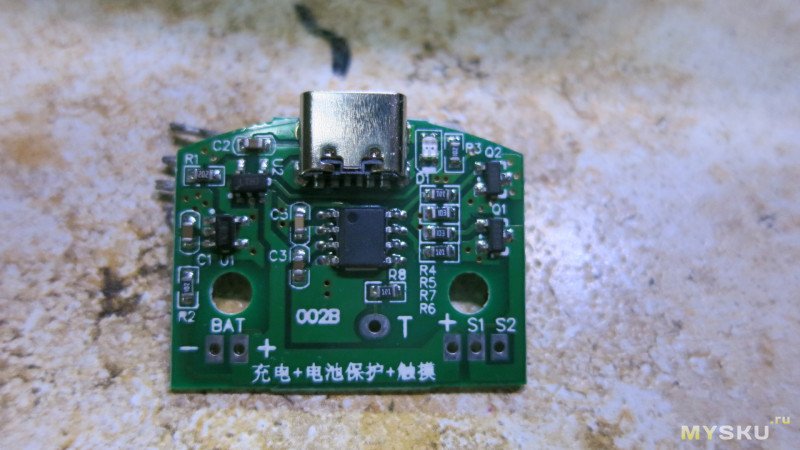

Что есть на плате?

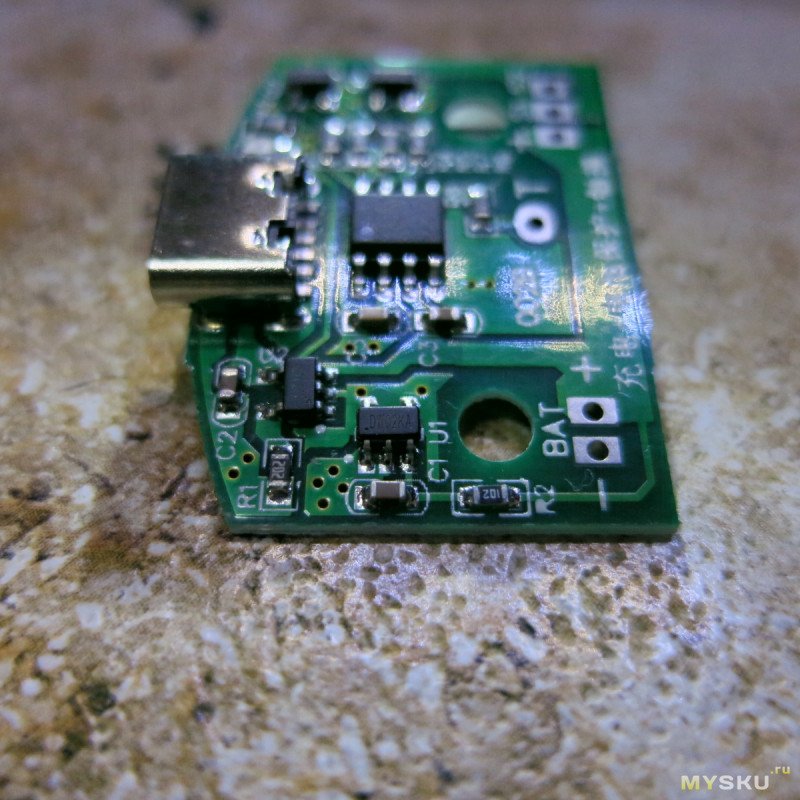

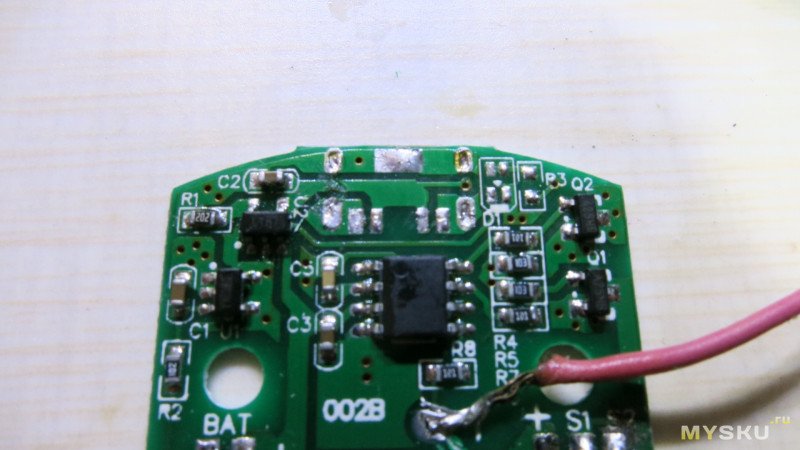

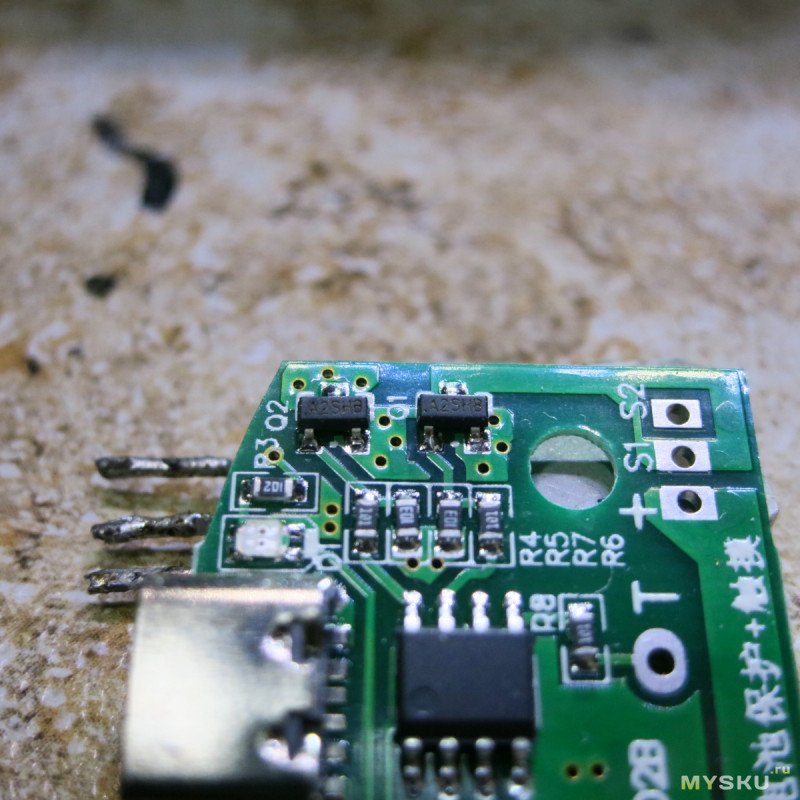

Два N канальных полевика A2SHB реализуют регулировку яркости через ШИМ.

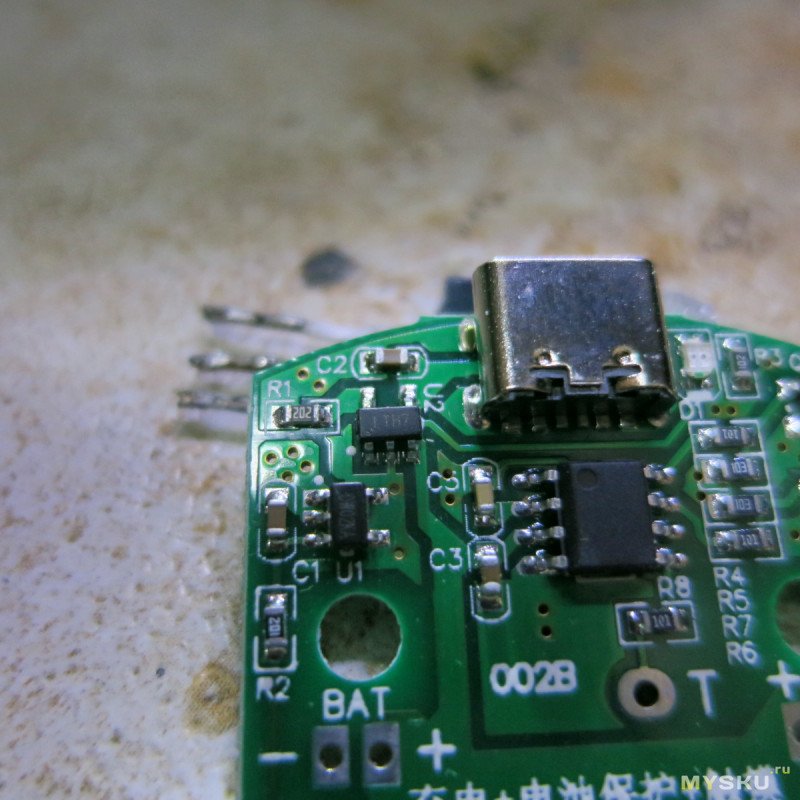

Микросхема LTH7 отвечает за заряд лития
DW02KA отвечает за защиту от переразряда лития

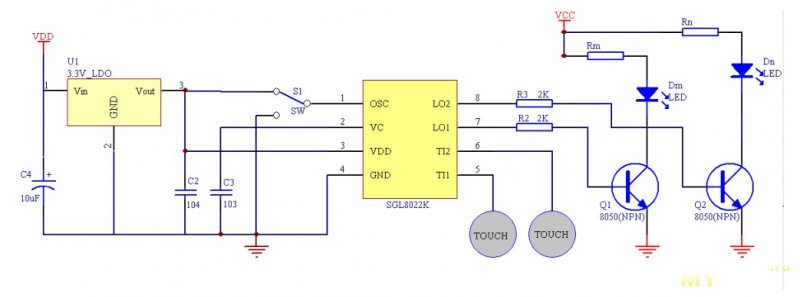

В центре микросхема со стертой маркировкой. Залез в свою настольную лампу — в ней тоже на микрухе маркировка затерта. Но плата очень похожа, два полевика на два канала и LTH7 для заряда лития. DW02 в плате лампы нет. Но эта микросхема похожа на SGL8022K

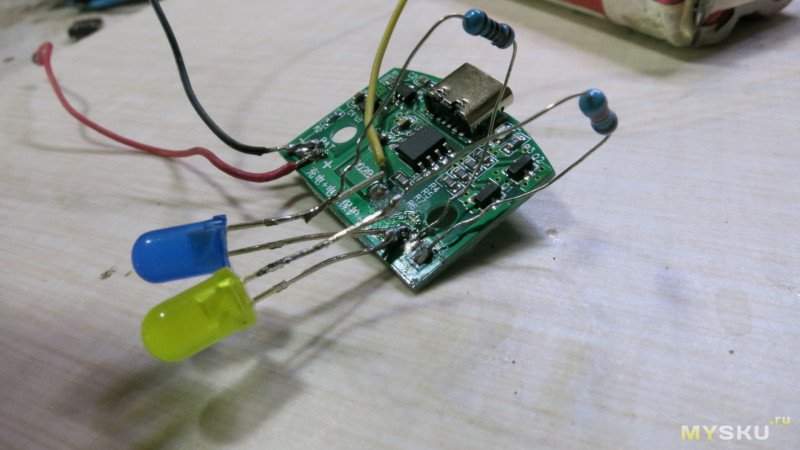

Подключение простое — два минуса светодиодов подключаются в точки S1 и S2, плюсы подключаются к точке + рядом. Для тестирования я припаял два светодиода — синий будет вместо холодного света, желтый вместо теплого. Ток ограничил через резисторы по 220Ом.
В точку Т нужно подключить сенсорную кнопку. Это может быть простая полоса металла или фольга. Судя по документации, изменяя емкость конденсатора на 2 ноге можно изменять чувствительность сенсора. Он может работать даже через пластик или дерево.

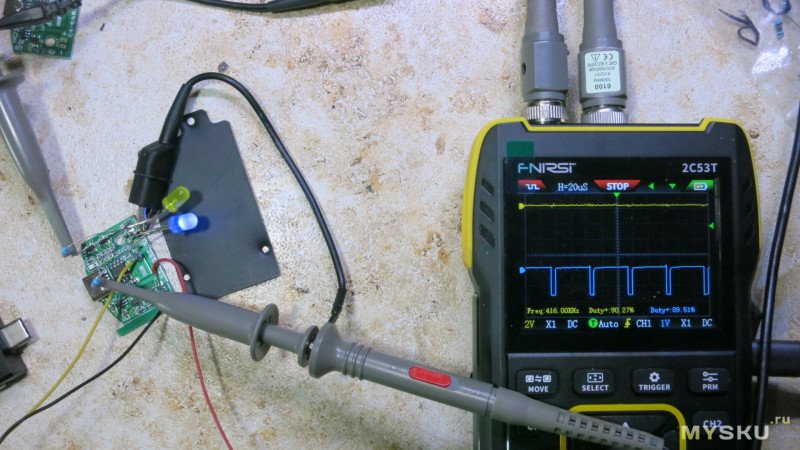

Подключил ослик, чтоб посмотреть на шим. Так как светодиоды с общим плюсом, то минус обоих каналов ослика висит на плюсе — кривые инвертированы.

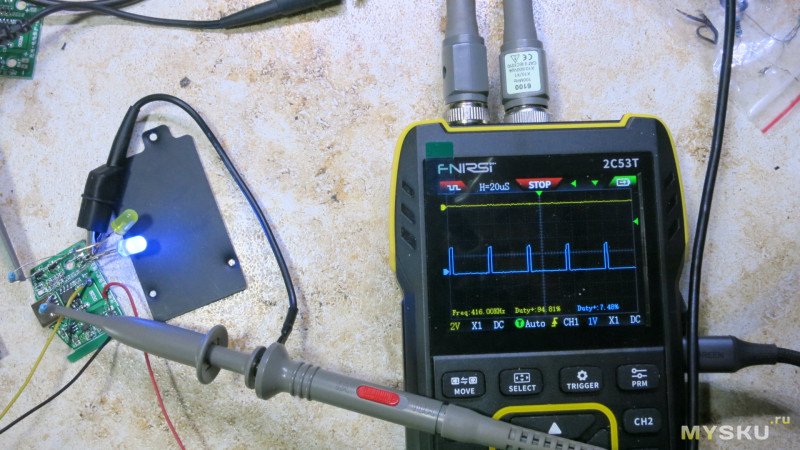

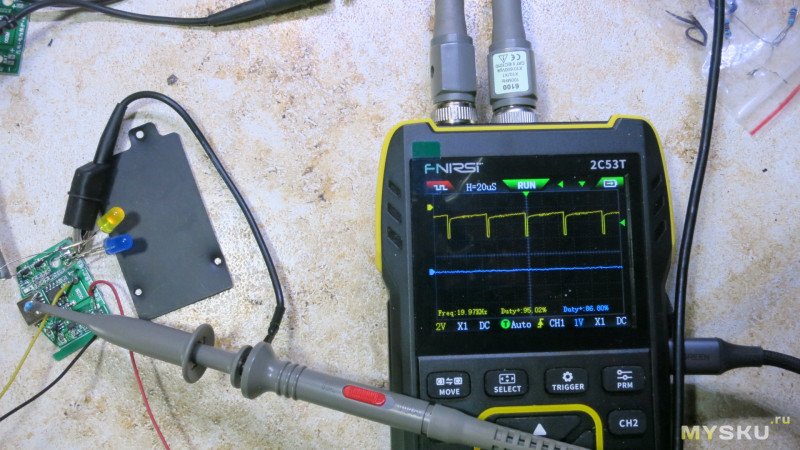

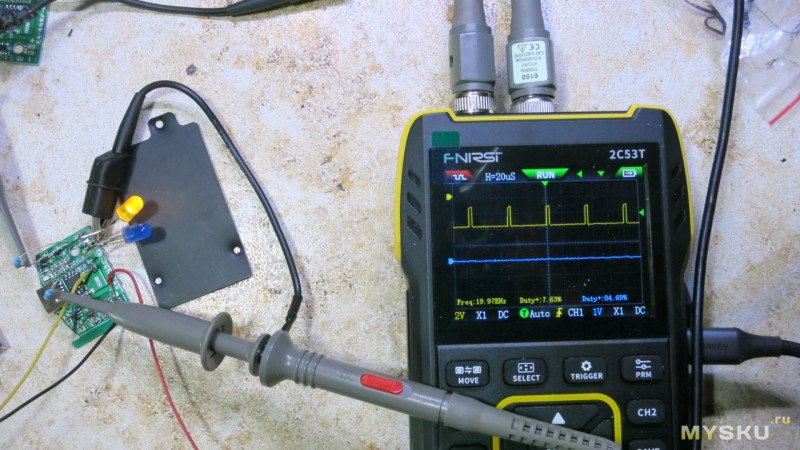

Первый канал, минимальная и 90% яркость. При 100% яркости шима нет, просто прямая.

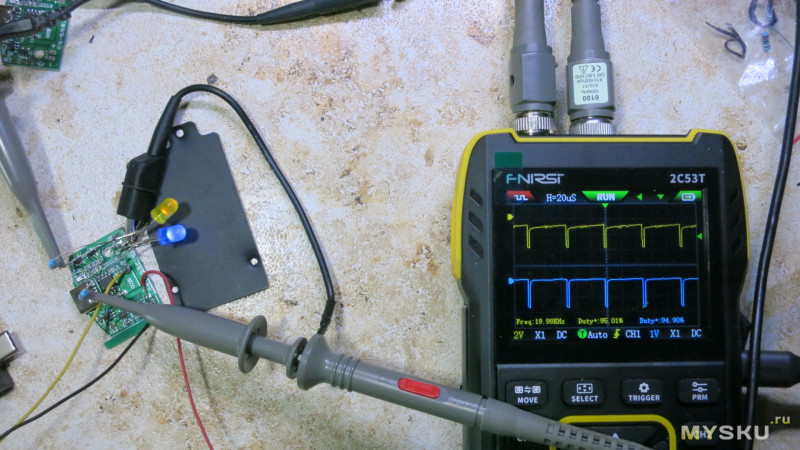

Аналогично второй канал

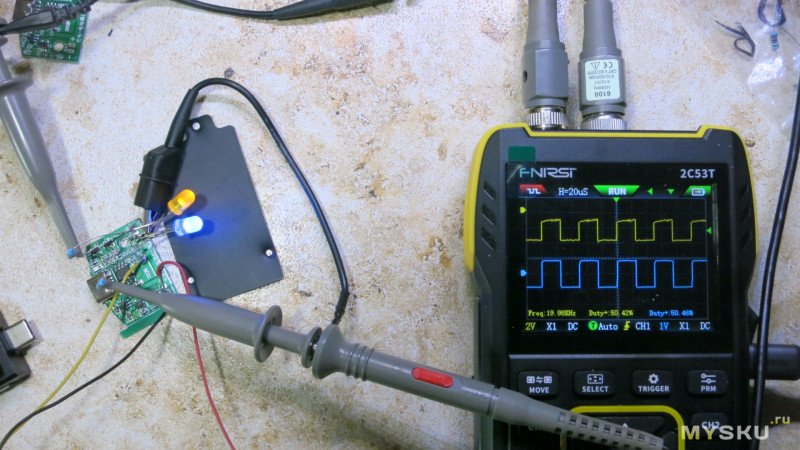

При включении двух каналов плата ограничивает заполнение 50%. То есть нельзя включить первый и второй канал на 100%, если два канала, то плата дает максимум 50 на каждый.

Вроде все работает неплохо.
Пробую встроить плату в лампу.

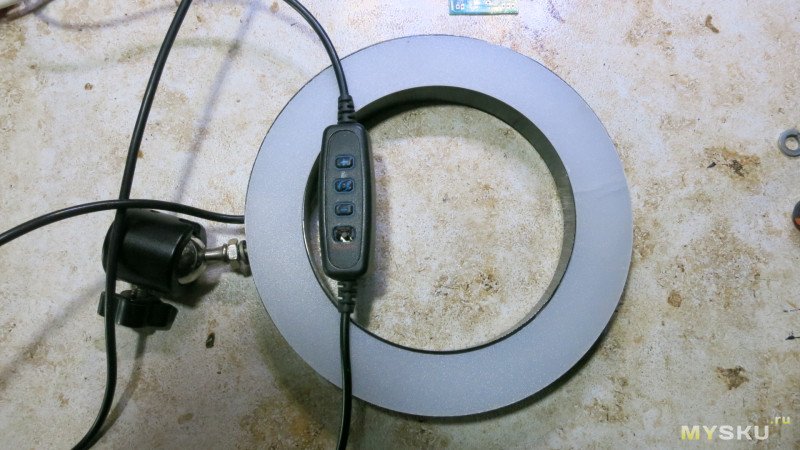

Лампа выглядит вот так. Пульт уже устал.

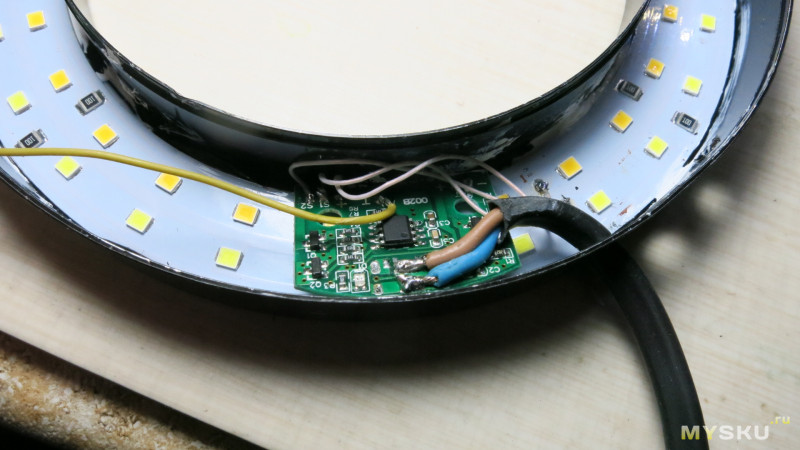

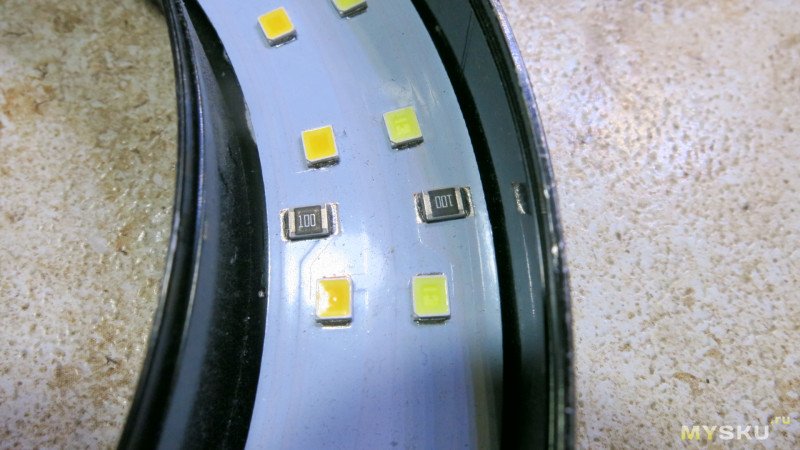

В лампе кольцевая плата с светодиодами двух цветов — теплый и холодный, ток ограничен резисторами.
Сдул разъем USB и двухцветный светодиод возле него, они мешают установке платы в лампу.

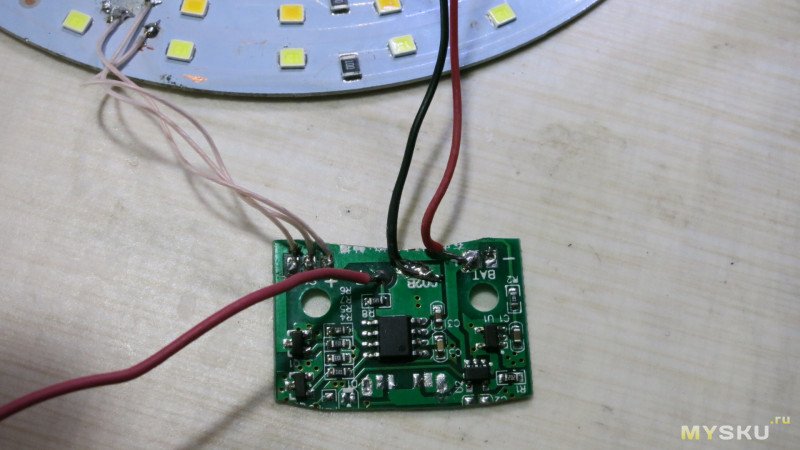

Обрезал лишнее, припаял все провода. Питание подал на плюс батареи — он идет на 3 ногу микросхемы- и минус платы — он идет на 4 ногу.
Питал все это от 5 вольт ЛБП, все нормально работало, потом микросхема щелкнула, перестала работать и стала греться, постоянно потребляя 100мА.
Сгорела, подумал Штирлиц. В документации написано, что микросхема работает от 3,3 вольта — видимо 5 вольт ей было много и она устала работать.
Видимо питание микрухи идет через LTH7, она снижает 5 вольт до 3,0-4,2 вольта и микросхема не умирает. Сдул разъем со второй платы, припаял питание вместо разъема, вроде все работает.
Но проблема в том, что без аккумулятора плата работает нестабильно. Иногда яркость регулируется неровно, рывками. Иногда яркость доходит до максимума, и лампа выключается. Иногда вообще не реагирует на сенсор. При этом с этими же проводами все работает отлично, стоит только подкинуть аккумулятор. Пробовал вешать вместо него электролит, стабилитрон на 4.1 вольта — не помогает.
С аккумом работает идеально, без него плохо, нестабильно.

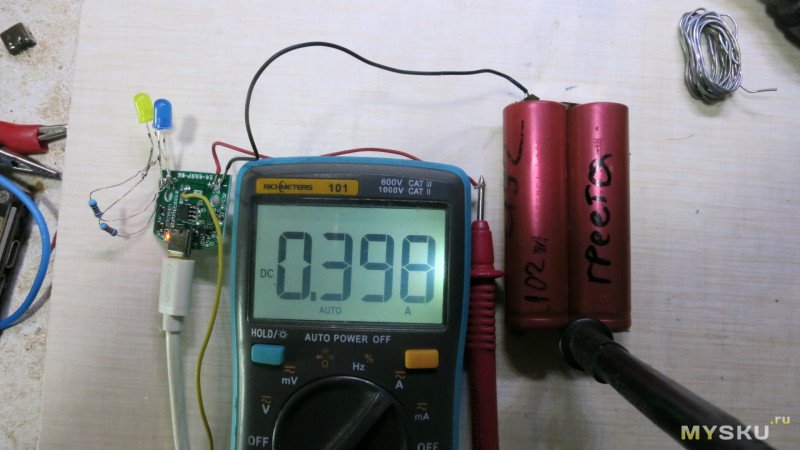

Проверил ток заряда лития 400мА
В режиме ожидания потребление платы ноль.

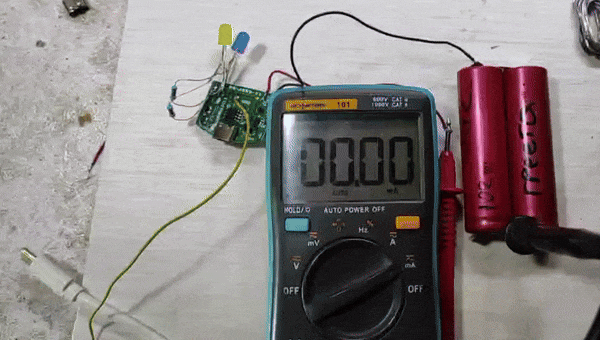

В гифке можно видеть работу платы. После того, как светодиоды погасли, несколько секунд потребление платы 0.9мА и потом оно падает до ноля. При этом плата просыпается без проблем на первое же касание.

Итог — отличная дешевая плата для двухканальных светильников и ламп. Она хорошо работает с аккумулятором и не очень хорошо с голым питанием от USB.
