Pogo Pin, подпружиненные иголки. Мини обзор
- Цена: 1,75$
- Перейти в магазин
Покупая щупы Pomona6275 из прошлого обзора(ссылка)
я вначале пожалел что не докупил дополнительные иголки, но пробежавшись про алиэкспес, понял что можно купить все сильно дешевле, или почти все.

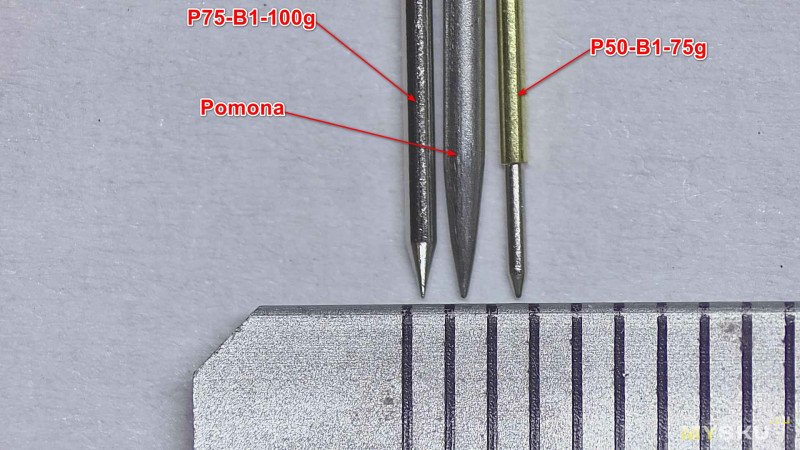

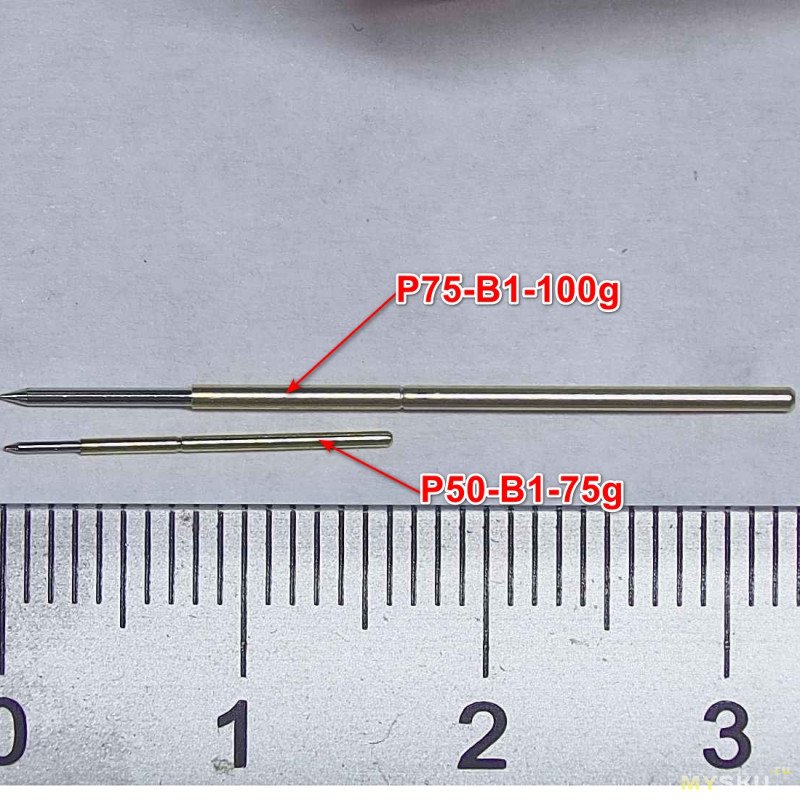

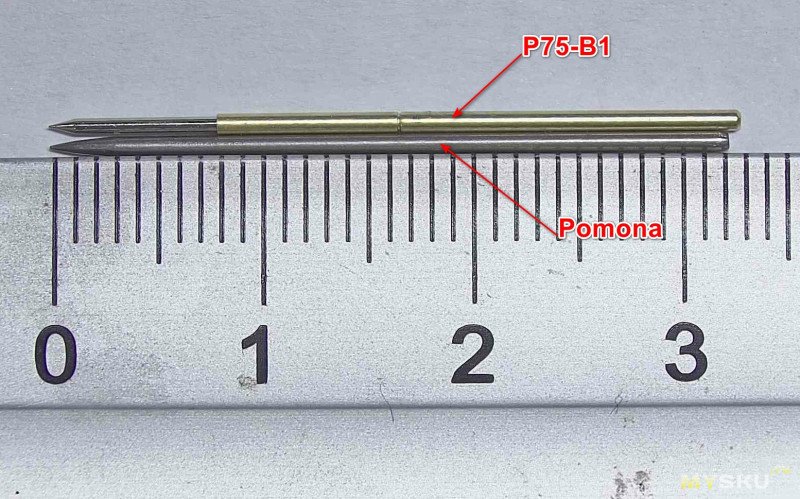

Я купил на пробу P75-B1-100g и более мелкие P50-B1-75g. P75-B1 идеально подходят на замену иголок Pomona, так что можно смело покупать под Pomona иголки диаметром 1.02.
Немного фото

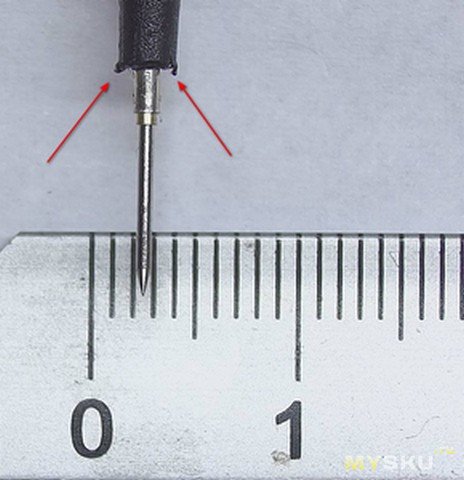

Как я упоминал в обзоре о щупах Pomona, дорогие щупы и необработанное литье. Это конечно легко поправимо, но просто сам факт. На фото Pomona с установленной иголкой P75-B1

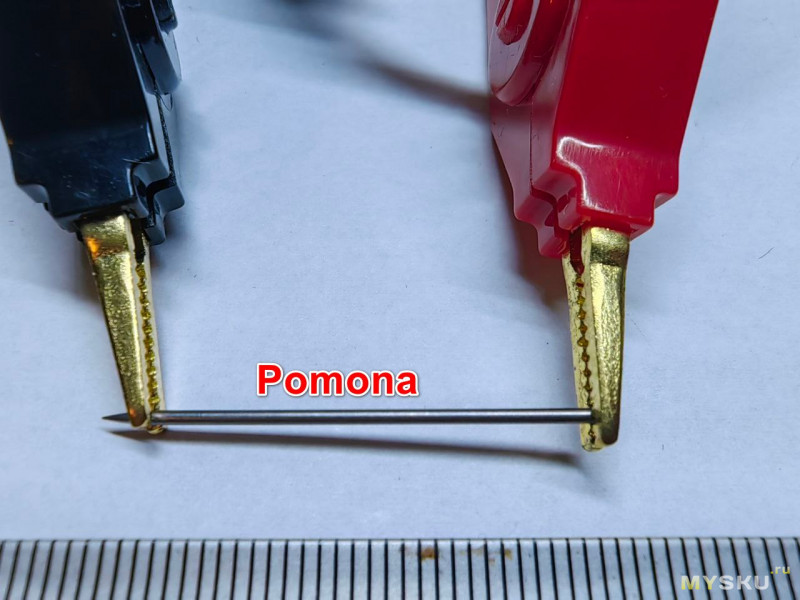

Вот тут пригодились щупы кельвина для измерения сопротивление иголок.

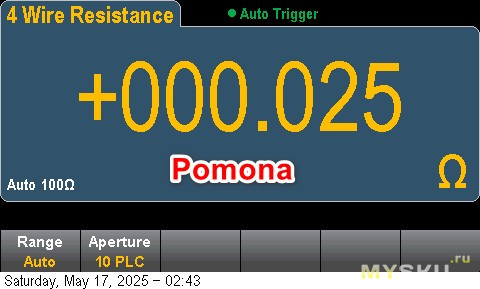

POMONA

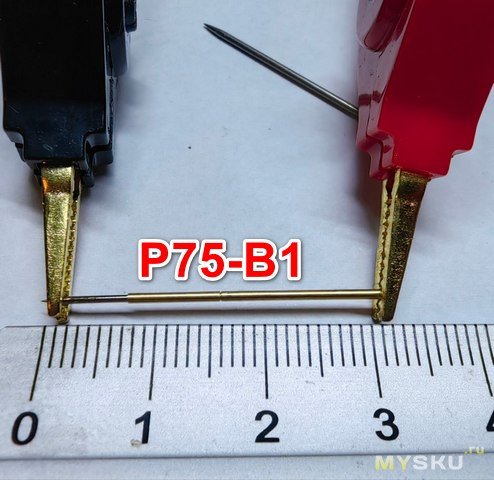

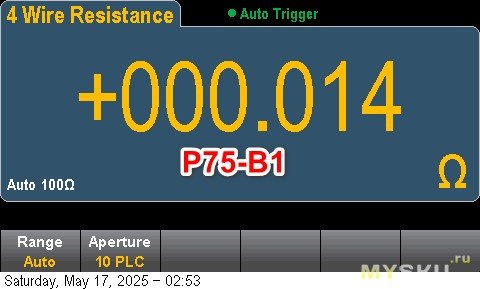

Сопротивление иголок P75-B1
На самом деле сопротивление pogo pin плавает, но в стабильном состоянии сопротивление этих иголок ниже, чисто стальных иголок Pomona.

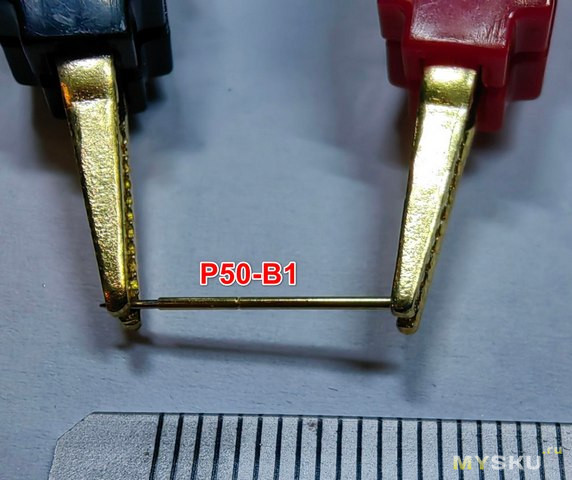

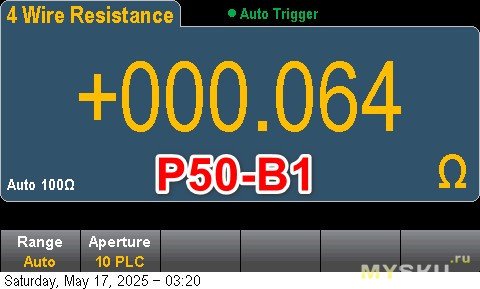

Немного измерений P50-B1-75g.
Сопротивление иголок выше и сильно плавает, в спокойном состоянии 0.064Ом

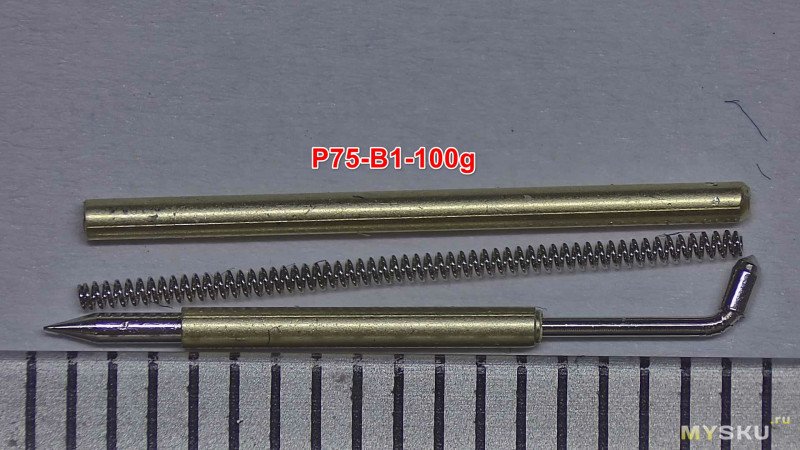

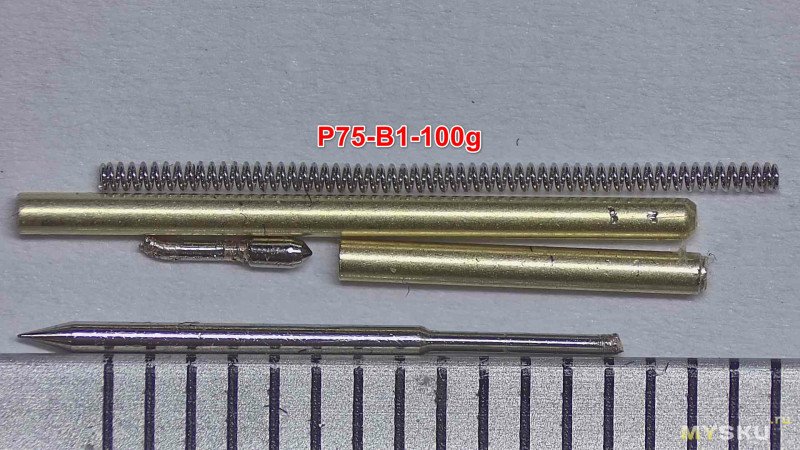

Внутренний мир P75-B1-100g
Иголка легко разламывается и раскрывается на части, трубка, иголка с упором, пружина.
На этом обзор можно заканчивать. Надеюсь кому-то эта информация будет полезной и поможет в выборе. Я планирую еще докупить как бы полностью «позолоченные» иголки и иголки с различным контактным пятно, а что касаемо применения, то применение иголкам найдется.
Спонсор настроения в поисках кого бы поймать и заиграть до смерти
я вначале пожалел что не докупил дополнительные иголки, но пробежавшись про алиэкспес, понял что можно купить все сильно дешевле, или почти все.
Я купил на пробу P75-B1-100g и более мелкие P50-B1-75g. P75-B1 идеально подходят на замену иголок Pomona, так что можно смело покупать под Pomona иголки диаметром 1.02.
Немного фото
Как я упоминал в обзоре о щупах Pomona, дорогие щупы и необработанное литье. Это конечно легко поправимо, но просто сам факт. На фото Pomona с установленной иголкой P75-B1
Вот тут пригодились щупы кельвина для измерения сопротивление иголок.POMONA
Сопротивление иголок P75-B1На самом деле сопротивление pogo pin плавает, но в стабильном состоянии сопротивление этих иголок ниже, чисто стальных иголок Pomona.
Немного измерений P50-B1-75g.
Сопротивление иголок выше и сильно плавает, в спокойном состоянии 0.064Ом
Внутренний мир P75-B1-100g
Иголка легко разламывается и раскрывается на части, трубка, иголка с упором, пружина.
На этом обзор можно заканчивать. Надеюсь кому-то эта информация будет полезной и поможет в выборе. Я планирую еще докупить как бы полностью «позолоченные» иголки и иголки с различным контактным пятно, а что касаемо применения, то применение иголкам найдется.
Спонсор настроения в поисках кого бы поймать и заиграть до смерти
Дополнительная информация
Самые обсуждаемые обзоры
| +23 |
1086
30
|
https://aliexpress.ru/item/1005007022949405.html
Под банан изобретать что-то своё лепестково-пружинное или старых гнезд выковыривать ( может та же латунная трубка от телескопических антенн?
Пример не очень удачный, но какой есть

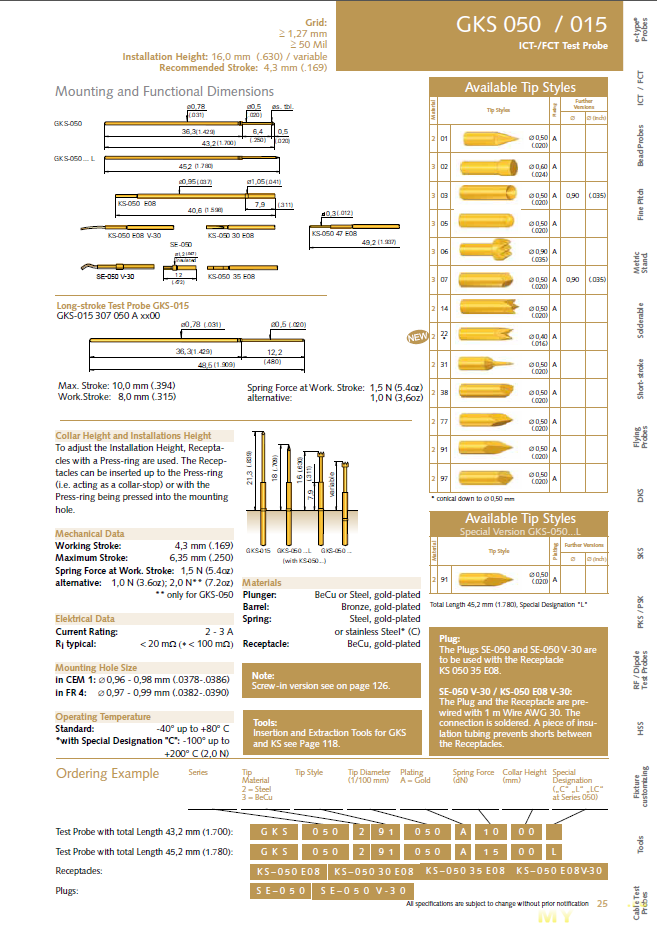

Такие пробники работают в стендах 24/7 годами, пробники позолоченные как сами «иглы», так и все трубки, сопротивление никакое.
p.s. автор, сопротивление нужно измерять втыкая пробник в щуп, а не вешая щупь на пробник.
И какое оно? R = x?
А через месяц будет R = у? (в зависимости от влажности и температуры окр. среды + частоты использования).
Хотя уже сейчас R = z = f(от степени нажатия).:)
Сопротивление pogo pin — оно из следствий наличия ПСК.
ГОСТ
Купите с инертным проводящим покрытием (типа позолоты) — будет интересно почитать.
Успехов!
А там где мне важно знать точное сопротивление, у меня и в голову не придет использовать контакты с pogo pin.
Тогда мне совершенно непонятно, про что сей обзор?
В чем его тайный смысл?
Вы уж извините.
ЗЫ. Для бравых минусаторов — я в целом весьма положительно отношусь к публикациям Автора. Ряд материалов в свое время мне показались интересными и даже оказались полезными. Примеры:
mysku.club/blog/aliexpress/95928.html
mysku.club/blog/aliexpress/100740.html
mysku.club/blog/aliexpress/100256.html
А здесь я просто пребываю в некотором недоумении. Наверное, чего-то не понимаю.
Вы бы после минусования объяснили INN36 где и чего он не так сказал. Или сами не понимаете?;)
У меня есть больших размеров pogo pin, на них сделаны платки для снятия сигналов с мультиконтролера, а каки иголки взять что бы подошли к Pomone- непонятно, а сделать тонкий щуп осциллографа?, взял мелкие иголки. Для меня теперь ясно что докупать, что я прям попал в размер.
Ну ведь честное слово, совершенно не понятно: зачем все это?
Хотя вроде прочитал 2 раза — сначала быстро, потом медленно…
Самое основное где нужны такие щупы, когда приносят гарантийную технику и надо посмотреть не оставляя следов. Если отремонтируешь то ок, а если не отремонтируешь -пойдет по гарантии, но если там увидят следы что ковырялись на плате, то будут вопросы, обычные щупы оставляют явный след контакта.

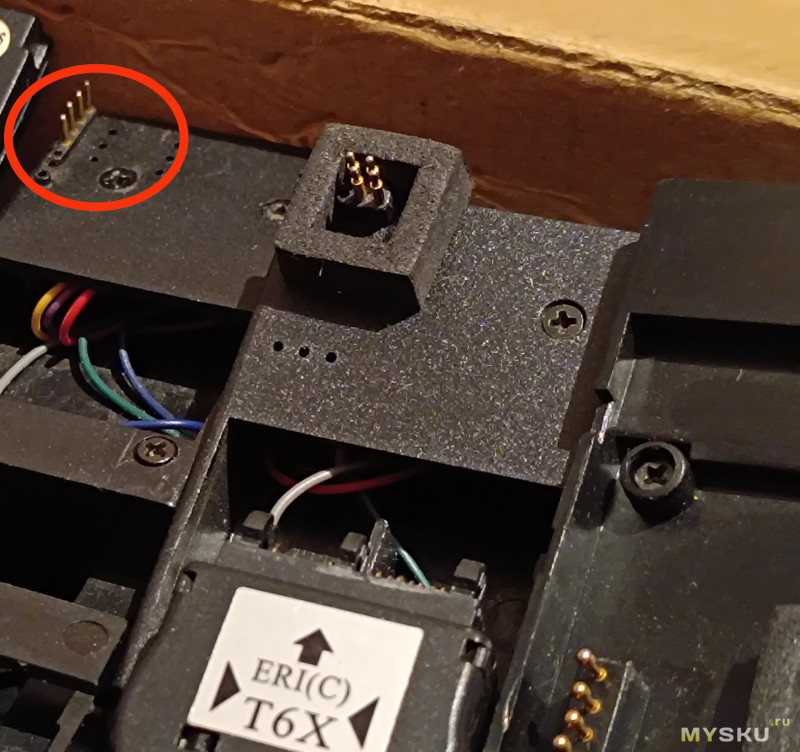

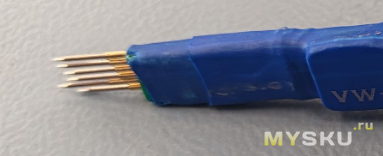

Второе назначение pogo pin (но не иголки а другой формы) тестовые платки- снять сигнал, записать eeprom не выпаивая.
