Автономный дизельный отопитель на 8кВт Hcalory Xmz-d2

Странно, что ранее здесь не было обзоров данных устройств, ведь это очень неплохая замена менее экономным электрическим и менее безопасным газовым обогревателям, которым обязательно нужна хорошая вытяжка. Тут в помещении циркулирует только горячий воздух от двигателя, выхлоп выводится на улицу, автоматика следит за оборотами турбины и температурой камеры сгорания, так что риск для здоровья сведен к минимуму. Под катом сборка, установка и тестирование.

Характеристики

Тепловая мощность: 8кВт
Напряжение питания: 12В
Расход топлива: 0.12-0.64 л/ч
Температура эксплуатации: -40℃ ~ 50℃
Рабочая температура топливного насоса: -40℃ ~40 ℃
Размер: 34*11.5*11.5см
Диаметр выходного отверстия: 70мм

Распаковка и внешний вид

На этот раз или на значки нормально посмотрели или день удачный был, но коробка пришла в идеальном состоянии

Внутри бак для топлива

Судя по всему, выхлопной и пластинки не должно быть в основном комплекте, поэтому их докинули сверху

В белой коробочки сама печка с пультами, проводами и насосом

Наклейка с характеристиками

В коричневой допы: воздуховоды, топливная трубка, винтики и хомуты

Вот вся кучка на полу

Сборка

На данной картинке наглядно показан принцип работы, 1 и 8 это воздух помещения, 9 и 10 камеры сгорания

А тут схема подключения

Для начала прикрутил пластину, т.к. потом уже будет не так удобно

Трубка подачи воздуха в камеру сгорания черная, выхлопная металлическая, диаметры немного разные

На впуск необходимо поставить фильтр

У него внутри по кругу видна поролонка, которая похоже защищает от влаги, а не от пыли, т.к. внизу дыры не маленькие

Насос мембранный, качает импульсами, стрелками указано направление движения топлива

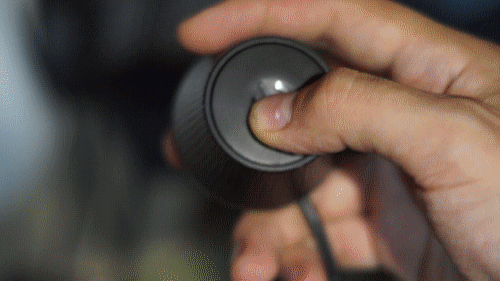

Кнопка с отдельным круглым прорезиненным коннектором

Затягивается плотненько

Сначала решил, что эта петелька для фиксации корпуса, но похоже она для крепления зажима насоса

Ведь «тушка» весит чуть более 4кг и такие штуковины ее не выдержит

Уголок не нашел, ехать в магазин было лень, так что погнул металлическую пластину и сделал некрасиво, но надежно

Остался топливный бак, всё необходимое барахтается в пакете внутри него

Есть две точки для врезки фитинга, внизу на левой грани или слева на нижней, вот такие квадраты

Сверлим 8мм отверстие, подчищаем

Накидываем уплотнительное кольцо, вставляем, после этого еще одно кольцо и только потом зажимаем гайкой

Вставлял хваталкой на гибкой трубке, но можно продеть проволочку, накинуть фитинг и опустить по ней

Самым трудным было раздолбать отверстия под впуск и выхлоп в советской ЖБ плите, вот что получилось

На улице. Выхлоп нужно будет повернуть от воздухозаборника, так же в планах повесить глушитель

Вообще бак рекомендуют опускать ниже самой печки, дабы в случае выхода из строя клапана насоса, топливо не потекло из камеры сгорания. Если выводить трубки на улицу, в помещении конечно ничего не испортится, но ведро солярки на земле рядом с гаражом тоже никому не нужно. Насос прекрасно прокачивает через себя воздух и способен поднять жидкость хоть от пола.

Запуск

Можно включить нагрев долгим зажатием кнопки и регулировать подачу комбинацией нажатий, я же сразу привязал пульт ДУ. Для этого необходимо включить питание и потом быстро клацнуть кнопку 5 раз, индикатор должен замигать

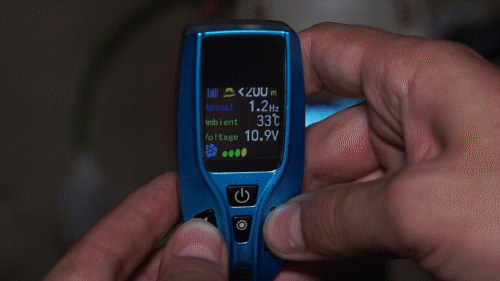

Берем в руки пульт и ненадолго зажимаем две центральные кнопки, внизу моргнет надпись pairing

В режиме ожидания отображается соответствующий режим Standby

Долго держим кнопку включения, активируется ручной режим, стрелками меняется частота работы насоса с 1.2Гц

До 5Гц

Так же есть режим поддержания заданной температуры, для входа в него и обратно зажимаем боковые кнопки

Максимальная целевая температура настраивается в диапазоне от 8 до 35 градусов

Для отключения устройства так же нужно долго подержать кнопку включения

Тестирование

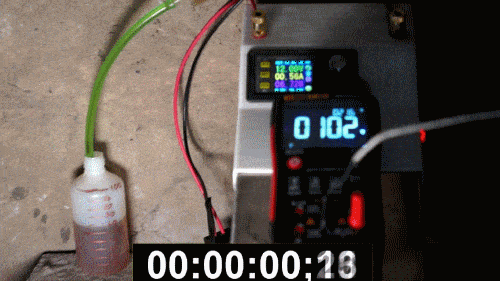

Для того чтобы было проще следить за расходом, сделал метки на пузырьке с шагом 10мл, всего 100мл

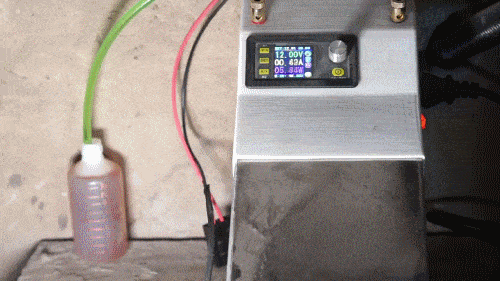

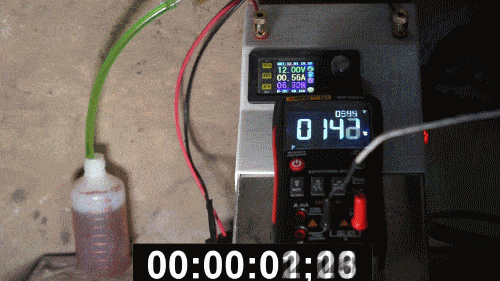

После запуска начинается растопка, частота работы насоса постепенно увеличивается и доходит до максимума, обороты вентилятора так же поднимаются, температура на выходе растет до 140℃. На экране блока питания можно проследить нагрузку, изначально много жрет свеча накала, потом ток падает, вентилятор потребляет от 0.5 до 2+А. Процесс занимает около 5 минут, затраты топлива 20мл

Потом насос выходит на рабочий режим, по мере остывания камеры сгорания турбина начинает вращаться медленнее, при минимальных 1.2Гц те же 20мл сжигаются за 10-11 минут, получается около 120мл/ч

Ну и на максимальной мощности 20мл уходят где-то за 3 минуты, получается около 400мл/ч, хотя

До заявленных 640мл/ч я не дотянул, хотя в максимуме насос работает в 4 с лишним раза эффективнее, так что в теории должно было выйти хотя бы около 600, но я думаю, что это всё термозащита. Камера охлаждается турбиной, обороты регулируются автоматически в зависимости от температуры, так что когда обдув перестает справляться(при 30 градусах в гараже то), контроллер по датчику сбрасывает подачу топлива, так что зимой скорее всего выйдет на рабочую производительность.
Ну а в минимуме получается печка от полного бака сможет проработать около 83 часов или около 3 с половиной суток. Большое помещение конечно нормально отопить в этом режиме не получится, а вот кузов фургона или вагончик вполне.
На снимках слева температура корпуса камеры сгорания с подачей 1.2Гц, по центру максимум 5Гц, справа выхлоп

Корпус при максимальной мощности прогрелся до 50℃, максимум было около 60℃, труба снаружи уже холоднее

После выключения топливо постепенно перестает подаваться, а турбина раскручивается для продувки, полностью отключается когда на выходе воздух остывает до 40℃
В метре от работающего обогревателя шум небольшой, слышно только шелест нагнетаемого воздуха и щелчки насоса, это видно по графику в левой части картинки, выхлоп на слух кажется ощутимо громче, но приложение показывает разницу всего в 4дБ.

Звук похож на гул горения в трубе. Глушитель немного смягчает его, но в гараже стены толстые, а снаружи шум никому не мешает, так что не стал его вешать.

Что внутри корпуса

Для снятия верхней крышки достаточно выкрутить фиксатор на входе воздуха

Ближе к выходу установлен датчик температуры

Свеча накала

Плата

Свечу разжигает мосфет

С обратной стороны элементов больше, но самые интересные затерты

Под пластиковой заглушкой установлен датчик холла, в турбине вклеен магнитик и балансир

Это проводная часть пульта. Удивился когда узнал, что кнопки две. Поклацал по очереди, разницы не заметил )

Ну и беспроводной пульт, контакты питания впаяны, так что отдирать плату не стал

Купон

BGRSPDAH при заказе в RU складе скидывает ценник до $104.5, посылку доставили за 8 дней )

Итоги

Летом конечно судить об эффективности глупо и зима покажет чего стоит сабж, но пока всё выглядит хорошо:

• Установка и монтаж довольно просты, но вот комплектные подвесы никуда не годятся, сразу нужно покупать уголок, иначе рано или поздно конструкция накренится без дополнительной поддержки
• Режим поддержания температуры удобен для кемпинга. Не проснешься среди ночи от холода или жары
• Удаленное управление это тоже здорово, можно включать обогрев гаража из дома. Кстати, при нажатии кнопки включения на экранчике всплывает сообщение, что идет подключение и иногда оно висит более 10 секунд, за это время пульт засыпает и процедуру приходится повторять. Заметил, что если после включения экрана нажать любую из стрелок, подключение происходит моментально и печка реагирует на команды. Судя по всему, передача данных идет не постоянно, отсюда запоздалое обновление информации о статусе. Максимальную дальность не проверял, но в 20 метрах от гаража прием нормальный, через стену дома и ЖБ плиту в 5 метрах тоже добивает.
• Есть защита от перегрева и контроль за оборотами турбины, так что возгорание маловероятно.
• Потребление топлива от 0.12 до 0.6 л/ч, полного бака хватит от 16 до 80 часов непрерывной работы.

В планах было на зиму провести воздуховод в ремонтную яму. Разделить поток на две части и по бокам перфорированные трубки кинуть, после чего подключать основную трубку к ним при необходимости. В теории тепло будет подниматься вверх и заодно греть кузов автомобиля, чтобы пальцам не так холодно было ковыряться. Как думаете, будет толк или не стоит заморачиваться?

А еще жаль, что работы по таймеру из коробки нет, так бы можно было и двигатель прогревать перед утренним пуском.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
