TP4056 как стабилизатор тока для светодиода. Драйвер светодиода из TP4056 или как питать светодиод от 5 вольт.
- Цена: $1.66
- Перейти в магазин
Всем привет. Хочу поделиться идеей использования народной платы для заряда литий ионных аккумуляторов TP4056 в качестве источника тока для питания светодиодов. Например, с помощью TP4056 можно легко запитать небольшой светодиод на 3W от зарядника телефона. У меня завалялось куча старых зарядников от телефонов. И вот я нашел им применение))
Плюсы: недорого и просто, разъем microusb, низкая цена, ток регулируется от 130 мА до 1 А
Минусы: ток до 1 А и диапазон напряжений 3-4.16В
В моем случае я использовал плату с защитой от кз и перезаряда/переразряда так как другой у меня не было. Существуют также платы в которых нет такой защиты и по идее они подходят больше для использования в качестве источника тока для светодиода + ниже цена. Но так как у меня нет под рукой, использовал что было. Вот так выглядят платы без защиты.
Микросхема TP4056 это линейный стабилизатор тока предназначенный для заряда аккумуляторов на основе лития. Линейный — это значит, что все излишки мощности TP4056 рассевает в тепло — а значит не будет никаких мерцаний светодиода. Большой плюс TP4056 простота изменения тока заряда (а в нашем случае тока питания светодиода). Для этого все лишь нужно изменить номинал резистора в обвязке микросхемы. На моей плате это резистор R3 на второй ноге микросхемы. Согласно даташиту ток можно менять от 130 mA до 1000 mA.
По умолчанию плата настроена на ток заряда в 1А. Смотрим даташит на светодиод и подбираем нужный ток, включив светодиод через амперметр. Важно чтобы светодиод работал в диапазоне напряжений от 3,3 до 4 В. Выход за пределы будет означать, что как будто аккумулятор заряжен и микросхема либо перейдет в режим «постоянное напряжение» либо попросту отключит светодиод.
TP4056 работает от 4,5 до 8 вольт. А если нужен больший ток, то возможно соединить две или более плат в параллель.
Конечно можно возразить зачем же так использовать TP4056, ведь есть же старая добрая LM317. И у одной, и у другой есть как свои плюсы, так и свои минусы.
Всем успехов и удачи!
Плюсы: недорого и просто, разъем microusb, низкая цена, ток регулируется от 130 мА до 1 А
Минусы: ток до 1 А и диапазон напряжений 3-4.16В
В моем случае я использовал плату с защитой от кз и перезаряда/переразряда так как другой у меня не было. Существуют также платы в которых нет такой защиты и по идее они подходят больше для использования в качестве источника тока для светодиода + ниже цена. Но так как у меня нет под рукой, использовал что было. Вот так выглядят платы без защиты.
Микросхема TP4056 это линейный стабилизатор тока предназначенный для заряда аккумуляторов на основе лития. Линейный — это значит, что все излишки мощности TP4056 рассевает в тепло — а значит не будет никаких мерцаний светодиода. Большой плюс TP4056 простота изменения тока заряда (а в нашем случае тока питания светодиода). Для этого все лишь нужно изменить номинал резистора в обвязке микросхемы. На моей плате это резистор R3 на второй ноге микросхемы. Согласно даташиту ток можно менять от 130 mA до 1000 mA.По умолчанию плата настроена на ток заряда в 1А. Смотрим даташит на светодиод и подбираем нужный ток, включив светодиод через амперметр. Важно чтобы светодиод работал в диапазоне напряжений от 3,3 до 4 В. Выход за пределы будет означать, что как будто аккумулятор заряжен и микросхема либо перейдет в режим «постоянное напряжение» либо попросту отключит светодиод.
TP4056 работает от 4,5 до 8 вольт. А если нужен больший ток, то возможно соединить две или более плат в параллель.
Конечно можно возразить зачем же так использовать TP4056, ведь есть же старая добрая LM317. И у одной, и у другой есть как свои плюсы, так и свои минусы.
Всем успехов и удачи!
Самые обсуждаемые обзоры
| +73 |
3498
145
|
| +31 |
2702
52
|
| +51 |
3694
67
|
| +39 |
3088
42
|
Однозначно плюс.
Опять же, если с резистором не все так хорошо, то с лм можно получить настоящий источник тока, каким он и должен быть, только с не очень хорошим кпд
… в комплекте с источником напряжения дает источник тока.
Конечно даёт.
Только при двух условиях:
Когда напряжение источника равно бесконечности (в Вольтах),
и внутреннее сопротивление равно бесконечности ( в Омах).
Напряжение холостого хода источника тока равно бесконечности.
Ток короткого замыкания равен его току. При этом выходное напряжение равно нулю.
Вольт пишется с заглавной буквы, это уважение к великому человеку
Единицы измерения пишутся «V, volt, В, вольт».
Тут интересно минимальное падение на стабилизаторе.
Про источник тока из лм в курсе.
КПД не обсуждался в данном вопросе.
В качестве источника тока обозреваемая плата-это точно такой же линейный стабилизатор с такими же проблемами с кпд.
Я не вижу разницы между обозреваемой платой и LM317, включенной в схему стабилизатора тока при разнице между напряжением питания светодиода и входном напряжении 1.25V(судя по даташиту LM317) и более.
Да, при питании от 5в или данная плата, или резистор, или… Amc7135?
И потом, что за нужда питать именно от 5В? Колхозя говносхемы.
А теперь прикиньне эффективность даже самого крутого импульсного преобразователя при такой разности входного и выходного напряжения.
Полевик должен раскачиваться драйвером, контроллеру нужен ток для работы, индуктивность имеет собственное активное сопротивление. Спорный вопрос что будет лучше. КПД импульсных синхнонных преобразователей не превышает 93-95% в подобных условиях
Если на понижение, то классно было бы ШИМ стабилизация за счет изменения ширины импульса. Я делал на ардуино. Специально поднял максимально частоту и добился света без мерцания. Но тут опять же ардуинку питать надо и кушать хочет… Вот интересно есть готовый шим чтоб от 2.5 вольт и до 4.2 работал? И без строб эффекта?
«крутой» импульсный драйвер как правило «умный», и при минимальной разнице входного-выходного напряжения включает режим директ-драйва и получаем те же 97-98% кпд.
в режиме директ-драйв он открыт
1-2 миллиампер, прям катастрофа :)
порядка 0.005ом… на несколько порядков больше на пружинках и проводах падает
да и к тому же на фонаревкке есть несколько замечательных схем, которые можно собрать самостоятельно
повышайка, недавно его собирал, правда довольно требовательная к правильной разводке схема.
И так, для справки, от лития такой диод возьмет только 10% заряда.

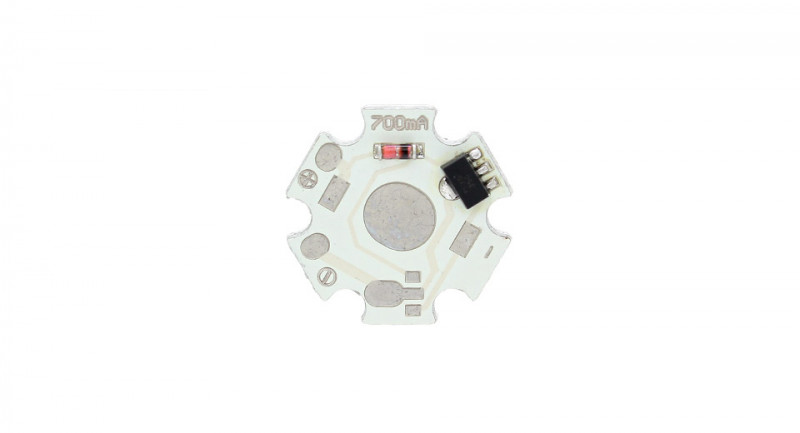

Выходной ток регулируется количеством микросхем, соединяемых параллельно
Они и на другие токи выпускаются, помню 150 и 350, правда, там уже не двухполюсник…
«не бывает тока без напряжения. а вот напряжение без тока- сколько угодно» — это правда.
Но хитрость в очень нелинейной характеристике светодиода (это первое) и почти линейной зависимости яркости от тока. Если питать один светодиод и есть более-менее стабильный источник напряжения — достаточно просто резистора. А вот если диодов больше одного или питание от нестабильного источника (батарейка или аккум) — для стабильной яркости и одинакового свечения каждого диода в группе требуется источник тока. Иначе диоды в группе будут светить по-разному., а незначительное снижение напряжения сделает свет в несколько раз слабее.
Потому и говорят, что светодиод должен питаться стабильным током.
серьезно?
желательно, но не обязательно. достаточно стабилизировать напряжение.
Потом тут все зависит от того, насколько близко ты хочешь приблизиться к пределу мощности светодиода. Например у меня есть знакомый, который поступил тупо, взял кучу светодиодов собрал из них гирлянду и подключил напрямую с аккумулятору. Собрал их таким образом, что даже полностью заряженного аккумулятора не хватает что бы полностью открыть светодиоды и те работают на половине номинала. Да действительно ему не нужны резисторы и какие то другие токоограничители. Правда светодиоды еле светят, но он решил проблемы поставив светодиодов побольше. Но хотя формально это работает, не думаю что такое решение можно считать верным.
Ситуация вторая вы поставили светодиод на большой радиатор, но вдруг на улице жара плюс 40 ))))
Ну и еще есть такая вещь как деградация…
Как ни крути, а нужна именно стабилизация по току.
Ставил переменник в ОС стабилизированного импульсного БП и включал цепочку диодов с суммарным падением 12В, потом выкручивал напругу чтобы получить номинальный ток на диодах…
А потом сидел и выкручивал и выкручивал и выкручивал, пока не забил.
Ну ты немного не прав, причем дважды. Тут речь идет не об источнике напряжения, которые да, дают напряжение без тока, а об падении напряжении, которого без протекания тока не бывает. Так как диод питается стабилизированным током, по этому и говорят, что он питается ТОКОМ.
Напряжение у разных «зарядок» для телефонов при 1а может плавать от 4.8 до 5.5в
Правильно это понимать так, что при токе в 1 ампер напряжение будет 5 вольт. А устройство так не будет перегружено.
Теперь считаем при 4.8в на входе на рещисторе 1.8, ток 900мА
При 5.5в ток 1.25А.
Расчёты примерные, так как при меньшем или большем токе напряжение на светодиоде будет немного уменьшаться /увеличивается, а следовательно разница будет уже на такая большая, но она есть. На практике можно не заменить, особенно если учесть, что такие светильники не часто используются, но если включить 2 одинаковых схемы в банки с напряжением 4.8 и 5.5 и положить рядом, разница в токе в 30% будет очень видна
Резистор ставится не для ограничения тока (он не меняется), а для ограничения падения напряжения на микросхеме и соответственно для снижения рассеиваемой на ней мощности. «Лишнее» напряжение перераспределяется и на резисторе и на микросхеме
Когда просмотришь, твой вопрос отпадет сам собой.
RProg для установки тока, а входной резистор что «греть воздух» именно баластом, а не микросхемой.
А можно еще сено покосить… корову подоить…
Вот в этой
есть, наверное, но это опять же не та какая то ориентация…
Мой арсенал USB светиков
Одна из моих разработок прожектор карманный. Питается током 3.6 А в максимальном режиме. Напряжение 3.2-3.5 Вольта. Все это на радиаторе.
Наверняка еще без выравнивающих резисторов?
сгорает один тут же на все остальные увеличивается ток сгорает ещё один менее стабильный ток увеличивается ещё больше и т.д.
я б действительно в таком случае бы поставил драйвер от кирича 7135 вроде на 0,33а и подал в паралель им 4 смдшника 5730 а в вашем случае думаю 5 или 6 штук (эт надо температуру кристала мерить) тогда и яркость будет равномерной вплоть примерно 2,9-3,1в теоретически
либо два драйвера в паралель со своей гирляндой что бы компенсировать меньшию яркость от мньшго тока но в дальности это особо не прибавит
Если так хочется кучу диодов, от низковольтного БТ, то ставится обычная импульсная повышайка со стабилизацией по току. Если току много, то еще ОУ. И будет счастье… 10 штук — ваще не вопрос.
я предложил лиш щадящий режим в долговечном исполнении но с меньшей яркостью и нагревом и более дешовый (7135 стоит 5 руб от 100шт)
и если сзади тестолита приложить кусок алюминия даже без термопасты то температура падает с 52 до 43 (по моим эксперементам при токе в 0,09а на каждый)
но один допустим сгорает то этоти 0,2а прикладывается ко второму и тот тоже сгорает логически
нет?
Внутри таких светодиодов кристаллы тоже параллелят. Так что тут еще можно поспорить об их долголетии)
До переделки обратил внимание что родные диоды подгорают вокруг кристалла, как бы черная точка. Затем он обязательно дох.
Хотя стоит ещё поизучать мануалы по поводу диапазона вольтажа, плату не жалко спалить, а диод подороже обойдется.
Никогда XML2 не переплюнет галогенку
Но можно несколько диодов взять
Разговор был об одном диоде. Это точечный источник направленного светового излучения. В одну сторону
При чем здесь это? Вы еще спираль от электроплитки предложите. Она и потребляет и светит))
Кстати, фонарь на галогенке весьма неплохо светит:)
вообще, светодиодам сложно тягаться с галогенками в силу особенностей конструкции — галогенки мелкие, светильники под них тоже, светодиоды на большой мощности нужно охлаждать, в таком объеме радиатор нормальный не получается, приходится снижать мощность и т.д.
но вместо обычных ламп накаливания светодиоды отлично работают. как и вместо люминесцентных и прочих сберегаек — как минимум не хуже при той же мощности.
если взять hid лампу скажем 35ватт и 3 10ваттных XP-L2/XM-L2 сетодиода, то перевес будет далеко не в пользу галогенки, да даже трипл из XP-G3 даст больший световой поток, да и нагрев от галогенки весьма не хилый
Очень теплый и очень ламповый:)
Главное — избавиться от гудящего и греющегося комплектного 12В-трансформатора в лампе. И пристроить одну из завалявшихся зарядок. Ну, и руки чем-то занять ))
КЛЛ с таким световым потоком потребляет от 15W
Никаких лишних проводов, только питание. Amc если сильно нужно можно напаивать поверх друг-друга до бесконечности)
А с двумя 7135 и светодиодом — еще дороже…
Существует тьма USB светильничков, купил готовый и все.
Если же требуется самодельное освещение сильнее, то тут нужен нормальный драйвер.
Если есть путная схема, подкиньте.
ru.aliexpress.com/wholesale?catId=0&initiative_id=SB_20171130015123&SearchText=%D0%BB%D0%B0%D0%B7%D0%B5%D1%80%D0%BD%D0%B0%D1%8F+%D0%B4%D1%80%D0%B0%D0%B9%D0%B2%D0%B5%D1%80
можешь ТОЛКОМ объяснить задание, или опять «ой всё» начнётся?
Не усложняйте сущностей :)
Только я использовал в эксперименте эти микрухи.
Ток смотрим в самом даташите, ничего мерить не нужно! Для 3Вт диода ток 300мА, резистор рассчитывается по даташиту от микросхемы. 1200 делим на ток диода, получаем 4кОм, а таких нету! По этому долго и упорно ищешь на 4.3кОм.
Для диодов на 350мА ставить резистор 3.6кОм, который искать не менее муторно.
