Разбавим безудержный скидочный угар чем-нибудь традиционным!
Прикупил неведомых конденсаторов с полимерным электролитом.
Упаковка внутри пупырчатого почтового пакета:
Маркированы только емкость/напряжения и производитель (у продавца он нигде не упомянут, так что не исключены разные), серия не указана.
Внешний вид:
На представленные на
m.hyncdz.cn/pd.jsp?mid=389&pid=85 похоже, но такого номинала там нет, есть соседние, 820 и 1200 мкФ.

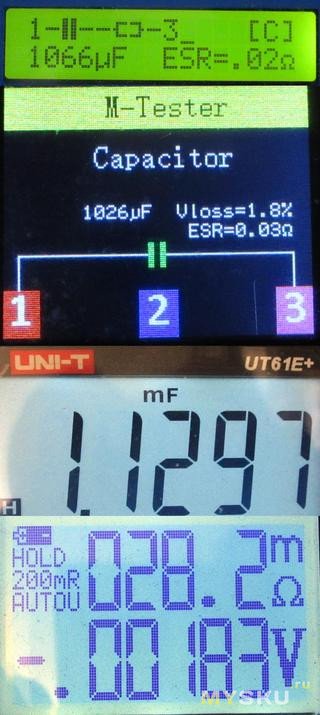

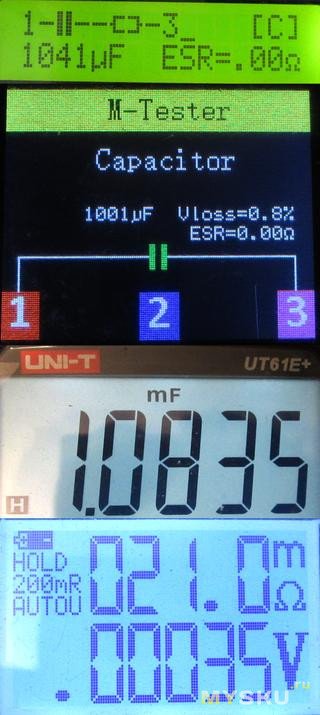

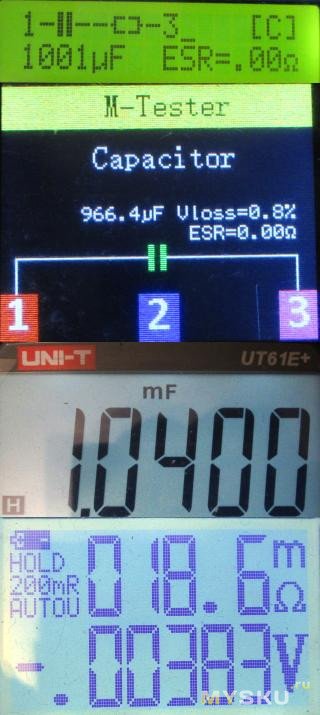

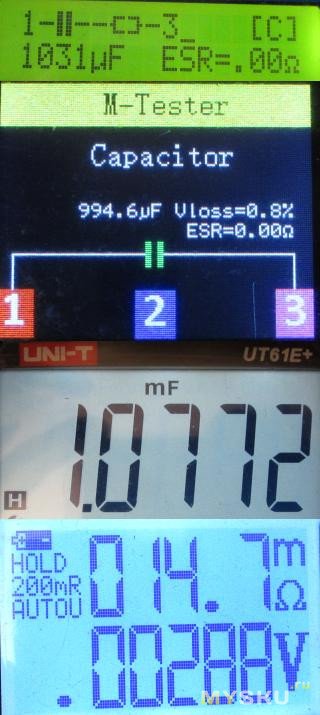

Замеры (сверху вниз) — пара транзистор-тестеров, старый mk168 и lcr-t7. Емкость так же ut61e+, а esr — yr1035+ (насколько имеет смысл на 1кГц вопрос конечно, но ТТ такие значения показывать уже не хотят).
Разброс емкости между худшим и лучшим ~4%, а вот с абсолютными значениями мнения у разных приборов разделились в большей степени. Но в типичный разброс укладывается и стабильного занижения нет.
Транзистор-тестеры кажут нулевой esr, посмотрел yr1035+, обнаружились две группы, ~19мОм (6шт) и ~15мОм (4шт).
Три экземпляра — с максимальной и минимальной емкостью, один из экземпляров с меньшим esr, и для сравнения обычный low esr электролит тех же параметров, jamicon wl размером D10*16.
Hyncdz #1 | Hyncdz #2 | Hyncdz #3 | Jamicon WL |
Выглядит несколько лучше обычных электролитов.
upd. Спрашивали про утечку (подключался к лбп минут на 5 через микроамперметр). Пара экземпляров (первый из пачки "~19мОм", второй "~15мОм"):
8мкА/16В и 3мкА/10В
5мкА/16В и 1.5мкА/10В
и для сравнения jamicon WL — 3мкА/16В
Как сейчас не знаю, но тогда четверь или треть точно была плохих. Сливают нам брак…
А вообще 30 мкА это само по себе ни о чем. Вот если есть связь с разогревом / увеличением под пульсациями, тогда действительно плохо…
Нагрев происходит от потерь, верно. А утечка — не потери? Микроамперы в воздух испаряются?
Вот верно говорят, никогда не спорь с ними.
8мкА/16В и 3мкА/10В
5мкА/16В и 1.5мкА/10В
WL — 3мкА/16В
правда чем этот микроамперный ток может помешать даже и с однополупериодным выпрямителем — не понял. минут через 10 там еще было 90+% исходного напряжения, причем часть утекла на замерах.
Мацушита, Панасоник…
6SVP22M, OS-CON, IL 69.3 мкА.
6TPE330MAP, тантал-полимерный, IL 207.9 uA.
EEF-CX0J101R, IL 63 мкА, IR 5.1 А.
6SEPC680M, IL 857 мкА, IR 6.64 А.
EEF-SX0J121E7, IL 75.6 мкА, IR 7 А.
Что-то с Панасоником не так?
Wurth 875075161012, IL 1890 мкА, IR 5.5 А.
Они все имеют большую утечку. Чем больше емкость, тем больше утечка.
Во-вторых, речь точно про микроамперы? Так как 30 мкА — это очень мало, современные схемы работают на амперах.
Если же у вас схема с микроамперным потреблением, вы и элементы будете подбирать к ней по этим параметрам.
твердотельные ставят еще из-за большого срока службы
Утечка в 50uA за год даст потерю 438мАч, что составляет около 7.4% емкости литиевой батареи типоразмера 26500. Много это или мало, если производитель декларирует работу прибора 8-10 лет от одной батареи?
Это микропотребляющий прибор, зачем такому твердотельный конденсатор? Там ни амперных токов, ни большой рассеиваемой мощности не будет.
В теории, конечно, возможно. Но это столь редкий и особенный случай, что детали для такого прибора будут выбираться с особенной тщательностью, о чем выше я уже писал.
По родственникам и знакомым штук 15 прошерстил. Перестала время от времени слетать прошивка.
Если хотите керамику проверить — проверьте. Да, нагревом и определением, в какие температурные рамки входит изменение. Даже на коленке это возможно: припаяйте тонкие выводы (чтобы уменьшить теплоотвод), опустите образец в пробирку с маслом (не важно: вазелин, трансформаторное масло или подсолнечное, у них у всех близкое мю 2...4), туда же термопару, меряем, медленно греем, снова меряем. Достаточно 1-2 из партии проверить.
Есть еще тест RC на зависимость тау от напряжения, покажет зависимость емкости от напряжения. Генератор + резистор + осциллограф. Это косвенно укажет на тип керамики и максимальное рабочее напряжение.
PS: конечно, это все не даст 100% гарантии, что вам сбывают не бракованную партию. У меня есть китайские 0805 X7R 0.1 мкФ 50 В, которые показали полную толерантность к RC-тесту до 12 В, что подтверждает керамику и 50 В, но один из образцов взорвался при подаче всего лишь 24 В. На брак всегда надо закладываться, даже если фирма, а уж с товарами Али — тем более.
В даташите можно узнать, какая емкость должна быть для выбранного тестового напряжения. Ну или для того напряжения, которое указано в даташите.
Подаете импульсы заданного напряжения через резистор. Наблюдая на осциллографе измеряете фактическое тау. Пересчитываете обратно в емкость. Сравниваете с даташитом на совпадение. Если емкость ниже расчетной — конденсатор рассчитан не на заявленное напряжение, а на более низкое.
Что такое тау вам тоже объяснить?
Ладно, хоть это посмотрите.
www.youtube.com/watch?v=2MQyQUkwmMk
Полезно иногда освежить знания…
За ролик спасибо, простенько, но доходчиво.
Кроме того, китайцы очень любят завышать характеристики. Если поискать на Али, без труда можно найти керамику что-то типа 47 мкФ на 63 В, и при этом с диэлектриком X7R, да еще и в корпусе 1206. Пример — sl.aliexpress.ru/p?key=UVRprYp. А если мы посмотрим каталоги ведущих производителей керамики, то увидим, что в таком корпусе такой емкости на такое напряжение просто не бывает. Но у китайцев есть!
На сайте ясно написано: цена более 300 РУБЛЕЙ за 1 ШТУКУ.
"10PCS Solid Electrolytic Capacitor DIP Low ESR 6.3V 10V 16V 25V 35V 50V 63V 10UF 47UF 100UF 220UF 470UF 820UF 1000UF 1500UF"
что любопытно, в русском переводе в софтине этого нет. в аглицком на сайте — есть.
откуда 147 доставка без понятия, у меня было 76, сейчас 77.
183 это другая емкость.
У каждого типа конденсатора своя сфера применения. Из ее лепят какие попало куда попало.
Уже забыл, когда у них что-то покупал.
Даже в платане дешевле
Некотрые продавцы делают мелкий опт от 10-20шт в зависимости от цены на номинал. В итоге купить 20шт оказывается не сильно дороже, чем 4-5 по цене поштучно.
