"Lyele S260 HI-fi Stereo Power Amplifier" - шасси для дедушкиного медиа центра на основе Orange pi.

Качественный и большой корпус для сборки усилителя, медиа центра и даже компьютера. Главное преимущество данного корпуса, после качества, это цена. На Али и профильных сайтах, тот же самый корпус стоит от $68 и больше. Расчлёненка и фото с разных ракурсов — под катом (Очень много фото, берегите траффик, у кого он платный).

Про данный корпус я упоминал в своем обзоре Orange Pi ( mysku.club/blog/china-stores/40673.html ) На тот момент корпус не был получен на руки, вчера наконец-то он приехал, и я решил сделать отдельный обзор — корпус этого заслуживает.
Для начала, небольшой экскурс в историю покупки, думаю, многим будет интересно. Этот корпус я заприметил еще в сентябре, он тогда стоил $22, и цена у меня никаких особенных эмоции не вызывала — в корпусах похожего размера можно купить готовый спутниковый ресивер, или дивиди плеер, за почти ту же цену. Так что я считал цену вполне нормальной. Вот и решил заказать. Заказал, жду, продавец обещает отправить на днях, но не отправляет, спрашиваю, мол в чём же дело? «А мы не учли доставку за пределы Китая, корпус большой и тяжелый, за $22 никак не получится отправить, мы готовы вернуть деньги». Мне стало интересно, что за корпус такой, что сложности с отправкой? Я их спросил, «а сколько надо доплатить, чтоб прислали», они подумали дня два и ответили — "$16.5". Цена получалась уже не такой вкусной, но заглянув на али, этот же самый корпус стоит там $68, включая доставку, так что $38 получалась очень хорошая цена в любом случае. Доплатил, и вот, посылка у меня — она действительно огромная и тяжелая:

Размеры коробки составили 35х35х15см, а вес — около 2.5кг. Неудивительно, что доставка такая дорогая. Внутри коробки — вторая коробка, а сам корпус упакован в пенопластовый каркас:

Внешние размеры корпуса усилителя — 26см ширина, 25см глубина, и 8см — высота. Внутренние — 24.6см ширина, 7см — высота, 22см — глубина. Вроде бы и размеры небольшие, но на самом деле, корпус довольно крупный, в него можно впихнуть много чего готового. У меня есть самодельный усилитель на 2х100вт, так он влезает без проблем, включая радиаторы и тороидальный трансформатор питания. Для того, чтоб было легче освоить размеры корпуса, я сделал пару фотографии рядом с предметами, размеры которых известны почти всем, чтоб была возможность, визуально сравнить размеры.


Как видите, корпус реально большой, в него можно встроить очень много чего, так что, подумайте перед заказом, если вы ограничены размерами, а может надо брать что-то другое?
Комплект поставки довольно богатый:

Четыре резиновые ножки.
Ручка регулятора громкости.
Кнопка-насадка на включатель питания.
Включатель питания.
Синий 3мм светодиод.
Разьем подключения питания.
Сетевой шнур 3х проводной, с Китайской вилкой, длина 1 метр.
Предохранитель на 3А.
Пара разьемов для подключения акустической системы.
Пара коннекторов RCA.
Установочные материалы.
Рассмотрим всё по отдельности, начнём с ручки регулировки громкости:


Внешний диаметр — 33.5мм, высота -17мм. Стандартное китайское качество, ничего хайендного и особенного. То же самое можно сказать и про насадку на включатель питания:


Диаметр — 9.8мм, глубина -7мм.
А вот выключатель питания более качественный, вся конструкция такая мощная, надежная, клик чёткий, фиксация хорошая. Вот с маркировкой немножко непорядки — написано 8A/128A ~250V. В 128 ампер никак не могу поверить, а в 8А — без проблем. Жаль, что включатель размыкает только «фазу», а не оба провода. Но это не такая уж и проблема, заменить можно всегда.

Коннектор питания совмещен с держателем предохранителя, конструкция стандартная. такую можно увидеть в миллионах разных устройств:


Разъёмы для подключения акустических колонок, так называемого типа «3 в 1», позволяют подключать как коннекторы типа «банан», так и простой провод и клемму. Качество изготовления хорошее, ничего не болтается. Установочная пластина имеет выступы, для точного центрирования:




Разьемы типа RCA тоже хорошего качества, установочная шайба гальванически изолирует "-" от шасси, что есть хорошо:





Резиновые ножки обычные, не очень мягкие, не очень высокие:

Сетевой шнур с китайской 3х выводной вилкой, длина 1 метр, маркирован как 3 х 0.75мм2, но на самом деле, провод там 0.5мм, и то с натягом. Но сама оплётка и изоляция жил более-менее качественная, не совсем шлак:

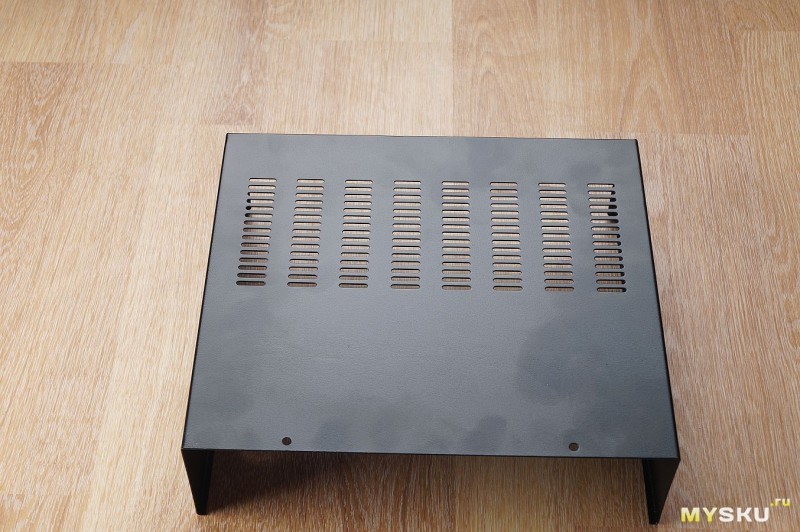

Собственно корпус состоит из 4х частей — массивная передняя панель из анодированного алюминия, основания, задней панели, и крышка, которая также закрывает корпус с боков. Окраска крышки, дна и задней панели — порошковая, матовая. Хорошего качества. Но, несмотря на матовость, отпечатки пальцев собирает легко, в чём можно убедится на фото:

Материал корпуса — обычная, «консервная» жесть, что можно встретить в современных компьютерных корпусах, ну или чуть-чуть лучше.



Особого внимания заслуживает передная панель — она сделана из толстого куска алюминиевого сплава, и анодирована. Качество обработки и отделки — на очень высоком уровне. Я бы сказал, вполне на уровне брендовых усилителей ценой от $500 и выше:




Из небольших недостатков — маркировка на передней панели — может кто-то и не захочет иметь усилитель под маркой «LYELE». Как говорит поставщик, маркировку можно стереть обычным растворителем. Мне лично надпись не мешает, стирать не буду.
Собрал и взвесил:

1.5кг — Довольно солидный вес, особенно для китайского корпуса.
В собранном виде, выглядит вот так:



Итак, какие можно сделать выводы?
Корпус отличный, качество изготовления на уровне, цена нормальная. Есть совсем мелкие огрехи, типа винтики не совсем чёрные, а чуть коричневатые, но это всё придирки, в общей массе, корпус оставляет только позитивные впечатления. Задняя панель съёмная, так что, при желании разместить что-то, у которого выходы не такие, как у усилителя, снять панель и изготовить новую не составит труда (что и собираюсь сделать, как сделаю, покажу). Если вам нужен такой же корпус, но вы «согласны» на лицевую панель попроще, то у этого же селлера есть и другие варианты, по более демократичной цене.
