Тепловизор для ремонта электроники, поиска труб в стенах, охоты и поиска людей, инспекции зданий Xinfrared XH09(X2)

Очередной обзор тепловизора. В обзоре я решил проблемы с приложением тепловизора для Xiaomi, которое заняло у меня немало времени. Мне понравилось что чувствительность тепловизора позволяет видеть проводку в стене под шуткатуркой и использовать его как прибор ночного видения. Постараюсь не повторять то, что уже было в прошлых обзорах и внести что-то новое для тех, кто пользуется или только собирается его купить.

Что будет в обзоре:

Параметры тепловизора
Решение проблемы с приложением
Поиск проводки в стене
Опреределение перегрева проводов и автоматов в щитке
Ремонт электроники, макро
Нагрев аккумуляторов
Нагрев КЛЛ и LED ламп
Батареи и трубы в стенах
Вода — горячая и холодная
Утечки тепла из зданий
Нагрев монитора, холодильника, велосипеда, чая
Тепловизор вдаль: машины, люди, птицы
Прибор ночного видения.

Параметры тепловизора
● Разрешение: 256 × 192
● Шаг пикселя: 12 мкм
● Фокусное расстояние: 9,0 мм
● Угол обзора: 19,6 ° × 14,7 °
● Режим фокусировки: ручной.
● Частота кадров: 25 Гц
● Чувствительность NETD — 50mK
● Чувствительность MRTD — 500mK
● Диапазон измерения температуры: 0 ℃ ~ + 100 ℃.

Тепловизор приходит в коробке, коробка приходит в коробке. Защищено нормально, даже если почта будет играть посылкой в футбол то скорее всего содержимое не пострадает.

Тепловизор может устанавливаться
— в телефон
— в крепление с ручкой
— в защитный корпус.

Решение проблемы с приложением

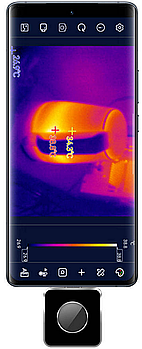

Для того, чтоб тепловизор нормально работал, на телефон нужно поставить приложение. Я ставил приложение на Xiaomi Redmi note 9 pro, 10 версия андроид. Поставил из маркета приложение Thermal Eye X. И оно не заработало. То есть приложение запускается, но при подключении тепловизора либо пишет «Включите в мобильном телефоне функцию OTG» либо крутится круг загрузки.

В маркете приложение от 27 января 24 года. Я пошел на 4pda в соответсвующую тему и начал ставить приложения других версий. Путем перебора версий, одна из них, более старая вроде заработала. Поначалу приложение работало 5 минут после включения и вылетало, потом стало вылетать через минуту, потом я не успевал даже сделать фото и оно вылетало через 10 секунд. Переустановка не помогла.
Я нашел сайт где появляются новые версии приложения, поставил самую последнюю версию и все без проблем заработало. Вот ссылка на сайт приложения Я поставил версию 2.0.64.240204 от 5 февраля 24 года. На маркете до сих пор только старая версия от 27 января. Если вдруг тот сайт будет недоступен, то я скачал несколько версий себе на яндекс диск и 64 версию можно скачать и поставить оттуда.
Эта же версия заработала на старом Xiaomi Redmi 4A с 5 версией андроида и тепловизор заработал на этом телефоне через micro USB и OTG переходник.
К содержанию

Поиск проводки в стене
В обзорах я не видел поиска проводки в стене с помощью тепловизора. Я включил в розетку обогреватель и утюг, подождал минуту и через минуту явно была видна вся трасса прохождения провода и где находятся распредкоробки. Видно как провод проходит в 10-15 см от потолка и заходит в коробки.

Другая розетка, видно как провод поднимается и уходит вправо под потолком:
К содержанию

Опреределение перегрева проводов и автоматов в щитке
На фото видно что сильнее всего греется провод от счетчика до первого справа автомата.
Смотрю его поближе. Видно как греются два отходящих от одного диф автомата провода, свитые в спирали. Эту группу я специально нагрузил обогревателем.
И еще поближе.нагрев клеммы с фазным проводом 32 градуса, протяжка соединения не помогла, видимо придется менять автоматК содержанию

Ремонт электроники, макро
Линзу тепловизора можно фокусировать руками, минимальная дистанция фокусировки около 10см.
Для примера как тепловизор показывает нагрев, я взял известную плату защиты лития на основе TP4056.
Расстояние до платы около 15см, плата целиком. Идет заряд аккумулятора и греется микросхема TP4056
Выкрутил линзу максимально далеко, это минимальная дистанция фокусировки. Идет разряд аккумулятора, греется транзистор.
Для пробы нагрева чего-то по-серьезнее разобрал старую ТВ приставку. При снятом с процессоре радиаторе явно видно что греется центр процессора.
Если закрыть процессор радиатором то процессор перестает засвечивать кадр и видно что в левом верхнем углу греется длинная микросхема.
Я считаю что макро вполне достаточное для определения неисправностей электроники. Явно виден нагрев элементов, нагрев которых я не могу определить пальцем или чековой лентой.
К содержанию

Нагрев аккумуляторов

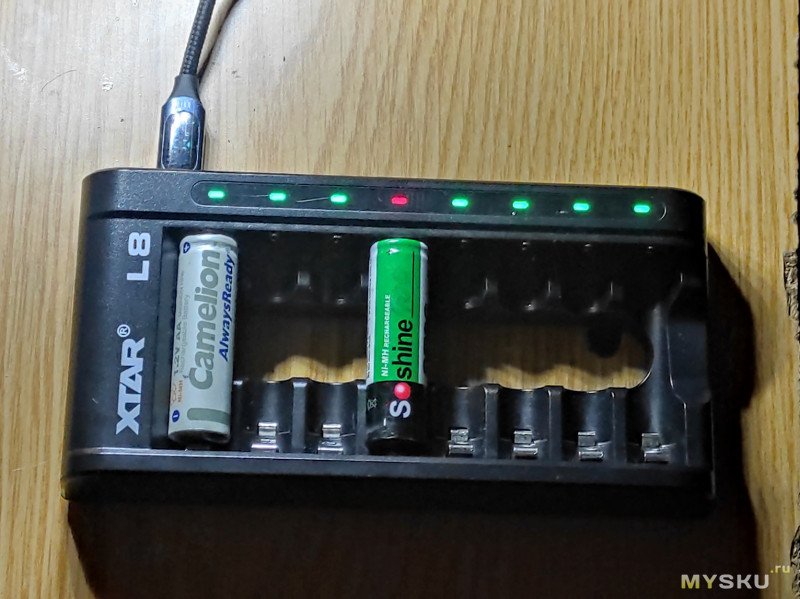

При заядке явно виден нагрев аккумуляторов, видно какой никелевый аккумулятор зарядился и уже стал нагреваться.

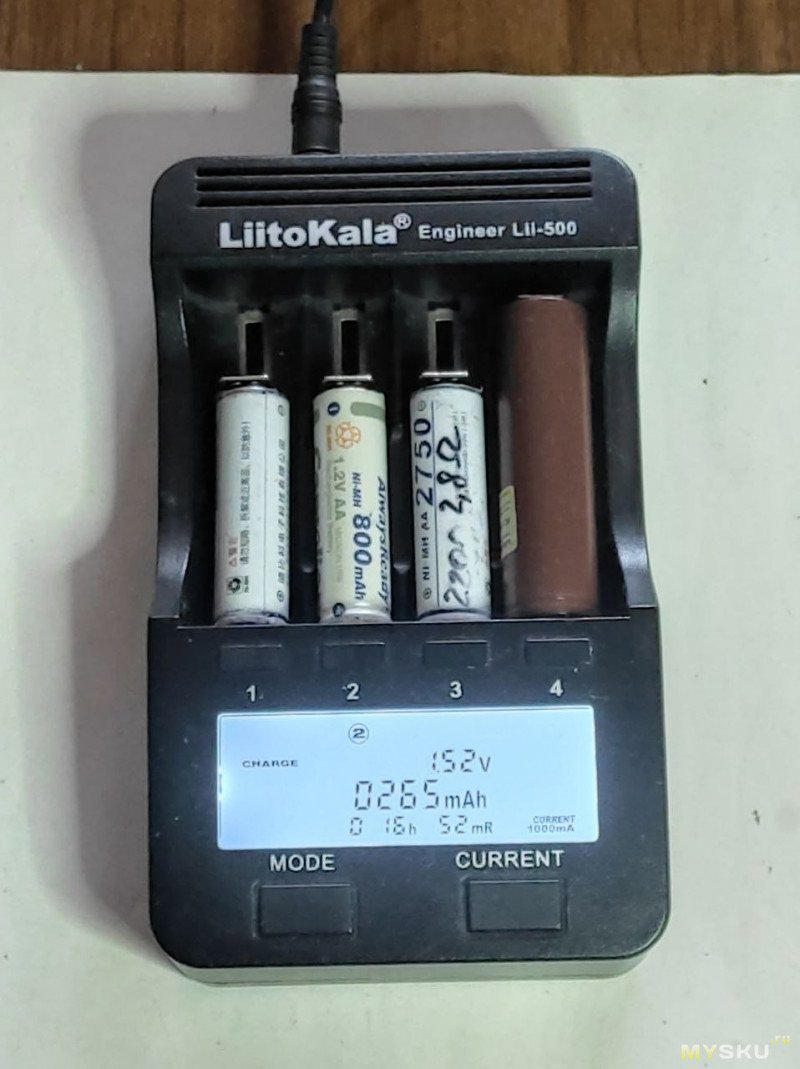

На этом фото три никелевых акукмулятора и явно видно что средний уже греется, значит пора его вытаскивать из зарядки.


Аналогично в другой зарядке

К содержанию

Нагрев КЛЛ и LED ламп
Мне было интересно как греется люминесцентная лампа.
На фото слева лампа сразу после включения и справа после прогрева.
Стекло лампы нагревается больше 100 градусов.
Дешевая светодиодная лампа, светодиоды греются до 100 градусов, подложка 82 градуса.
Они часто сгорали, мне надоело их менять по гарантии и я купил нормальные, делал на них обзор: Светодиоды 80, подложка 60 градусов.
К содержанию

Батареи и трубы в стенах
Мне всегда было интересно где находятся батареи в старых панельных домах, где батареи встроены в стены. На фото участок стены под окном, где находится батарея. Видно что змеевик батареи имеет форму буквы U и в стене нет большого количества ребер, как на классических батареях. Просто изогнутая труба греет стену.
Гребенка отпления, вверху подача и внизу обратка. Видно что две средние трубы обратки темнее, значит батареи от этих труб отбирают больше тепла.

К содержанию

Вода
Раз уж речь зашла про воду, то тепловизор видит температуру воды. На гифке холодная вода красиво смешивается с горячей.
Вода из крана нагревается с 30 до 50 градусов.
К содержанию

Утечки тепла из зданий
Частный дом целиком — видно что утечки тепла идут через дверь гаража, входную дверь, окно и цоколь.Гаражные ворота — видно что утечки тепла есть через ряд кирпичей над дверью и по углам ворот.
Фрагмент стены дома — видно что утечка тепла идет через цокольный этаж и под окном — возможно плохо запенено или поднимается теплый воздух с цоколя.
В многоквартирных домах явно видна разница между кирпичным и панельным домом.
Например, на этом фото слева ярко светится панельный дом а кирпичный дом на переднем плане более темный, значит его стены холоднее, значит скорее всего он теплоизолирован лучше. Явно видны утечки тепла через швы.
На этом фото видно что слева кирпичная стена темная а панельный дом на заднем фоне яркий. И на нем виден темный участок, это место на обычной части фото я отметил стрелкой — там есть дополнительная теплоизоляция.
К содержанию

Нагрев монитора, холодильника, велосипеда, чая
Ноутбук и монитор рядом — на мониторе видно что сверху и снизу греются люминесцентные лампы подсветки.

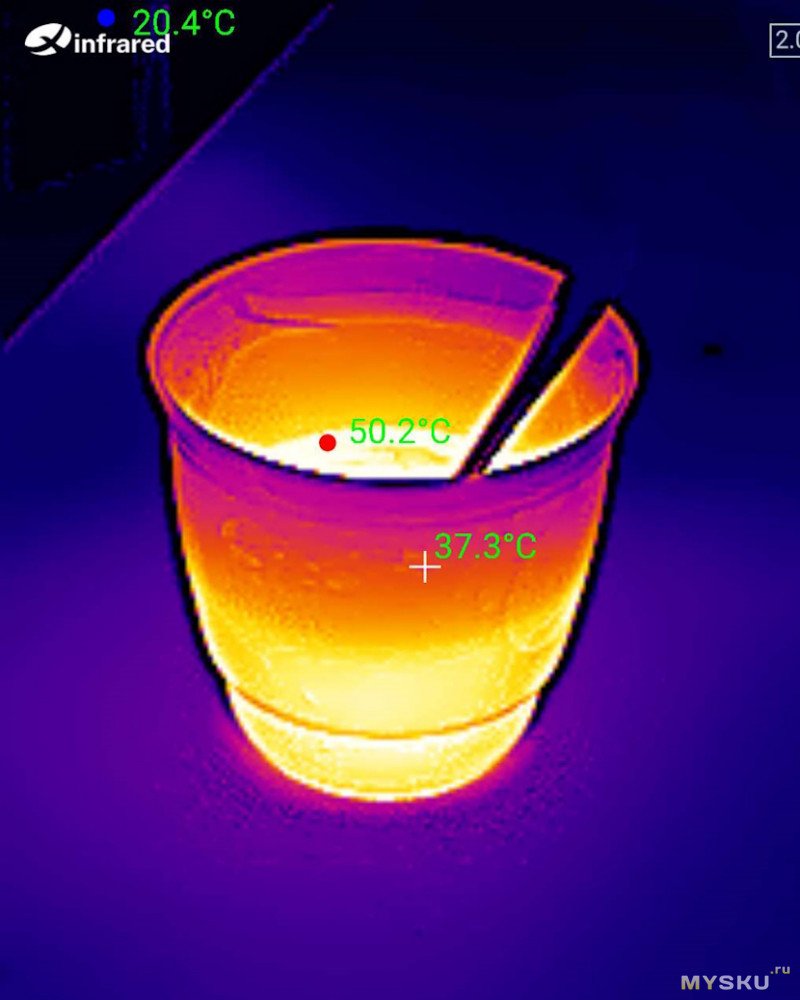

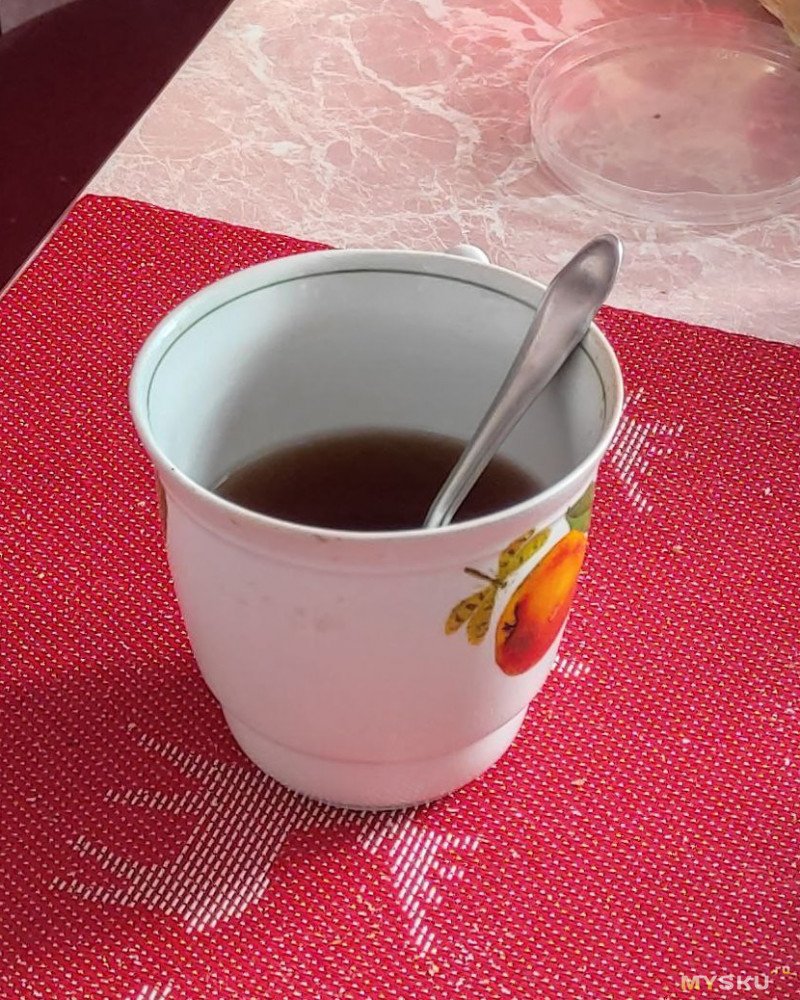

Кружка с чаем — наполовину полная или наполовину пустая.

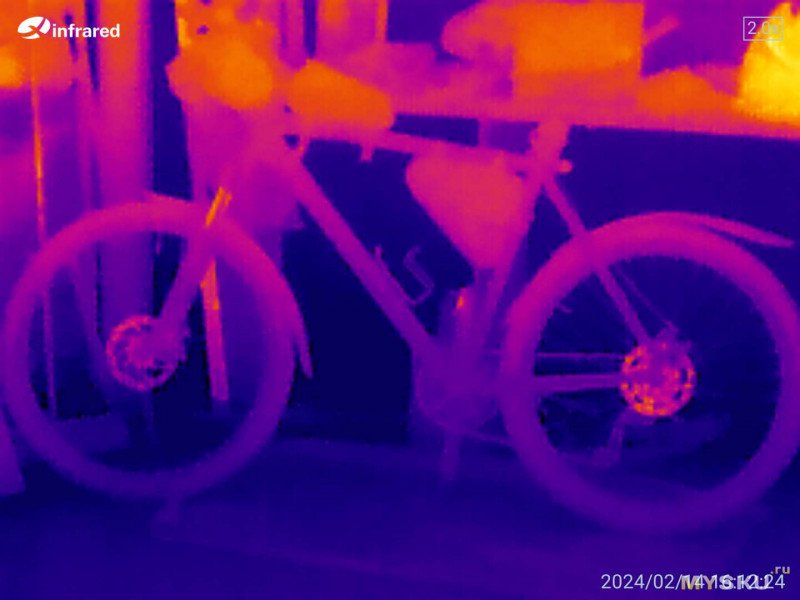

Слева велосипед перед поездкой в теплом гараже — по яркости почти не отличается от остальных предметов.

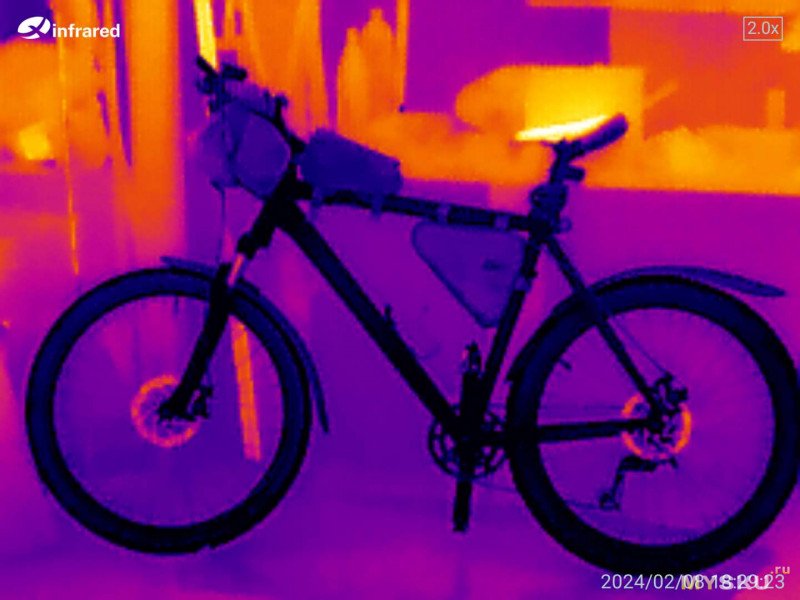

Справа он же после поездки — на улице ноль и велик холоднее (темнее) чем гараж. Седло светится потому что я на нем сидел.

Холодильник — виден нагрев радиатора и видно что подогревается металл под резинкой.
Если бы резинка где-то прилегала неплотно то было бы видно утечку холода.
К содержанию

Тепловизор вдаль: машины, люди, птицы
Стоянка машин на расстоянии 150 метров, видно что у некоторых машин светится капот, значит они приехали недавно.

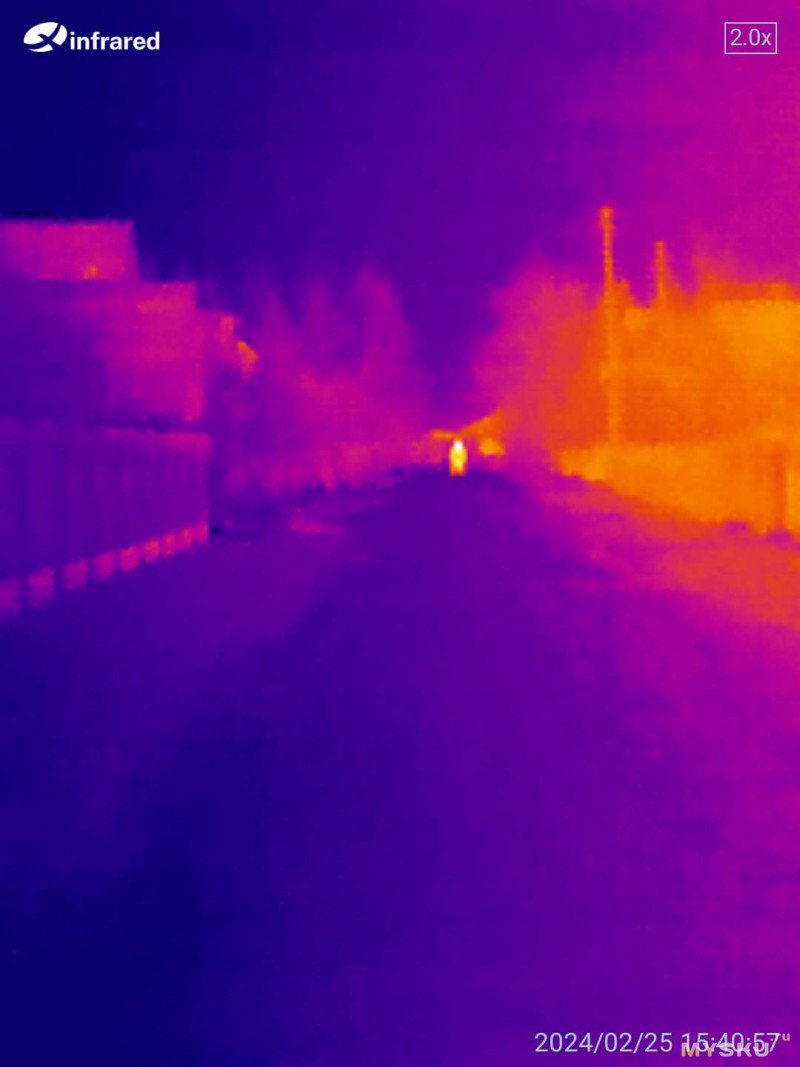

Люди на расстоянии 100 метров

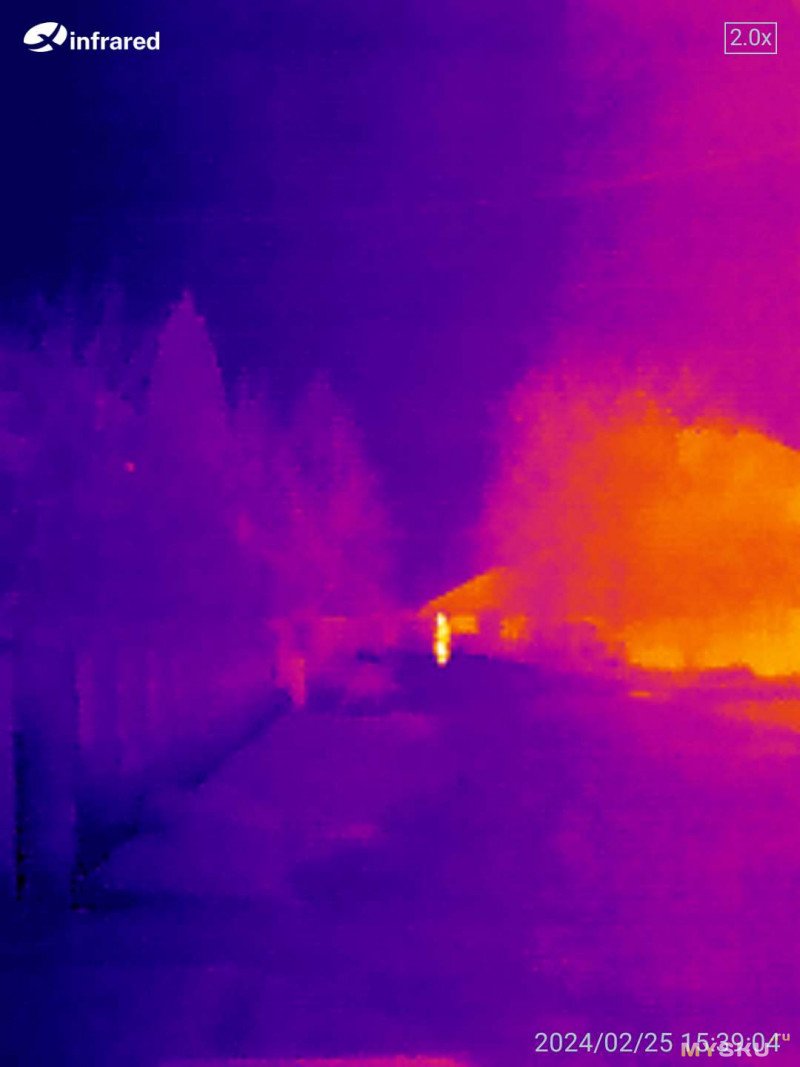

Автобус и машина, 100 метров. У автобуса видно горячий моторный отсек
Как тепловизор видит людей вдали?

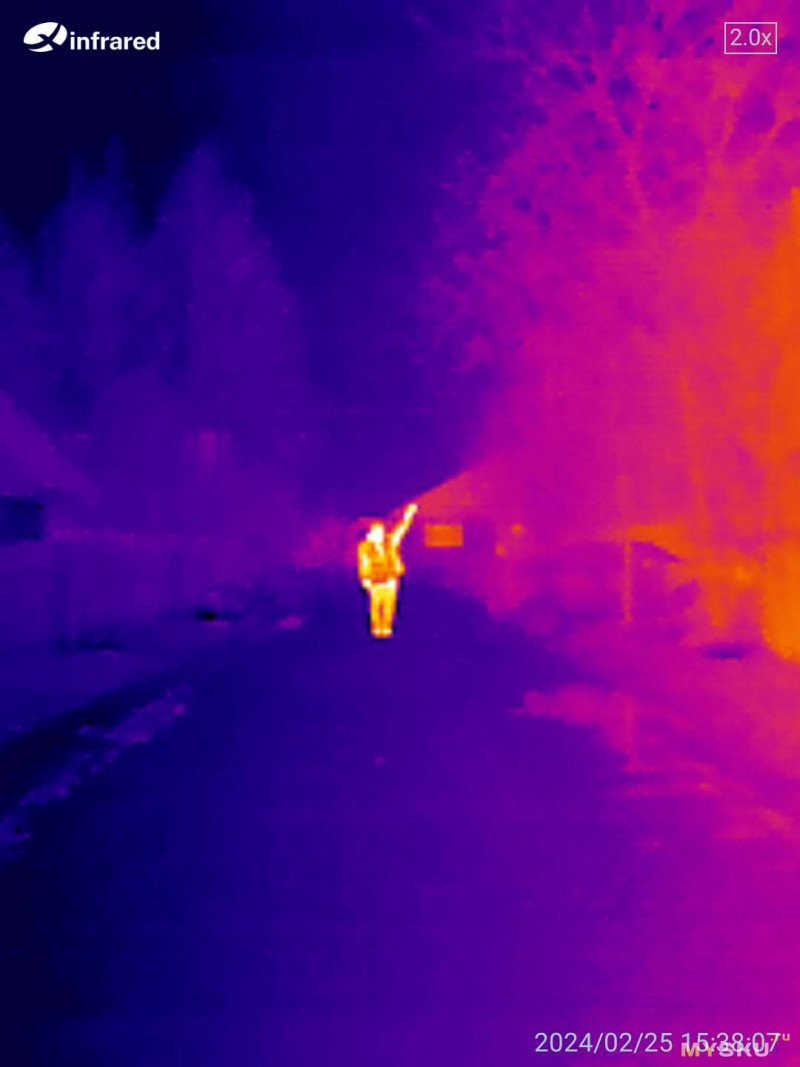

Человек на расстоянии

50 метров

100 метров

150 метров

200 метров

Можно посмотреть объекты поменьше. До дерева 20 метров.

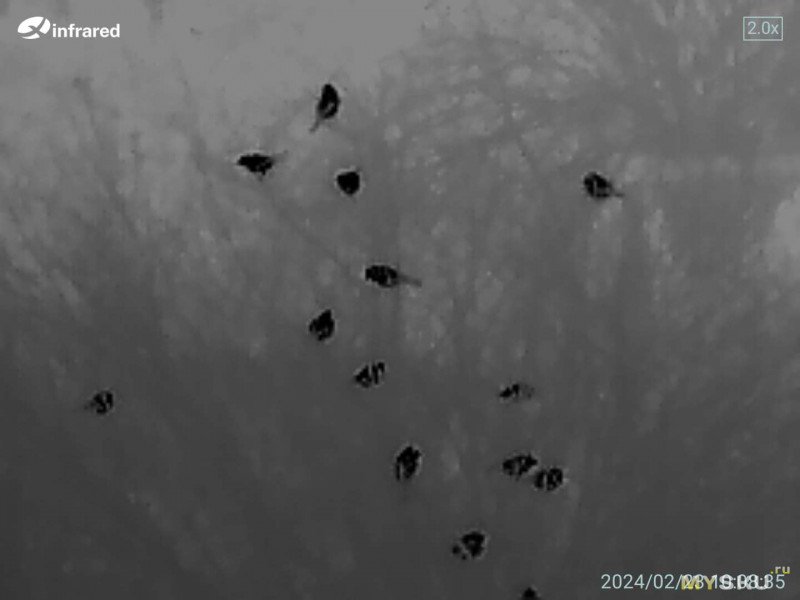

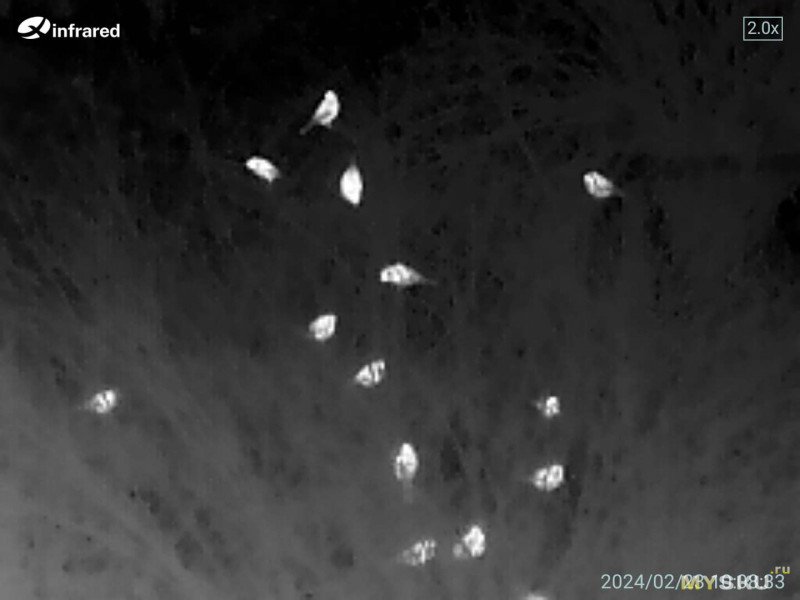

Слева на фото обычной камерой дерево и справа на нем видны белые точки — воробьи. Я насчитал четырех.


Вот как выглядят воробьи в кусте смородины:

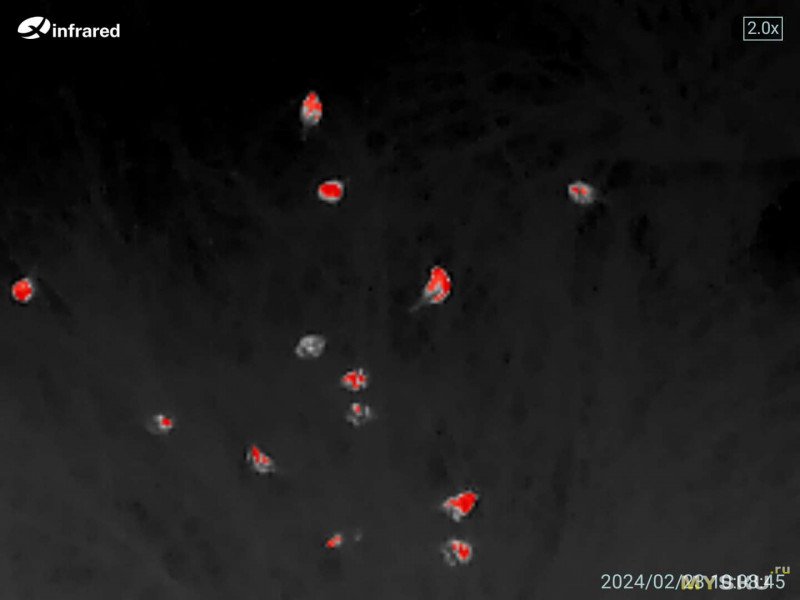

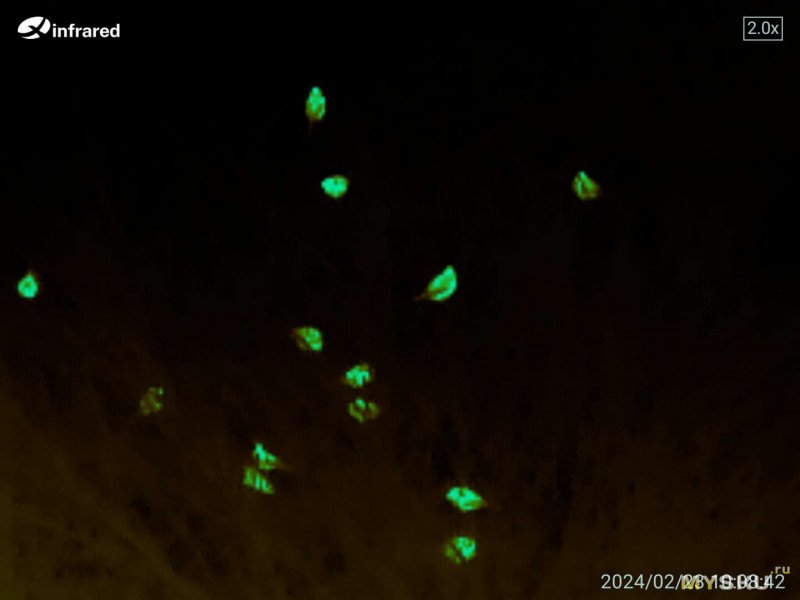

В приложении есть 6 палитр, вот эти птички при отображении 4 из них.

В реальности, когда они двигаются, на экране телефона их видно гораздо лучше:
К содержанию

Прибор ночного видения.

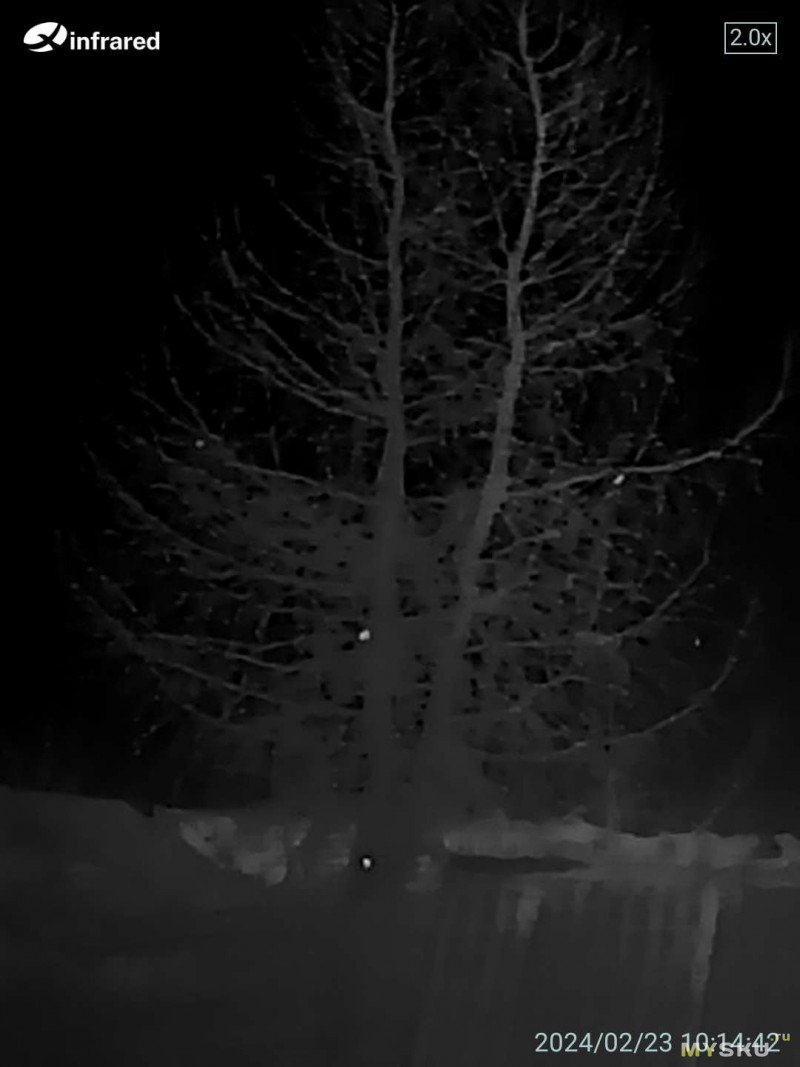

Тепловизор можно использовать как прибор ночного видения.
На гифке я снимаю видео в гараже при включенном свете и потом выключаю свет — картинка с камеры телефона в левом нижем углу становится черной, а картинка на тепловизоре не меняется и он все видит.
К содержанию

Работа приложения
ФОто палитр.
отслеживание точки максимальной температуры
Скрин установка коэффициента отражения
Точность измерения температуры рук
Все возможности приложения показаны в видео, 20 минут:

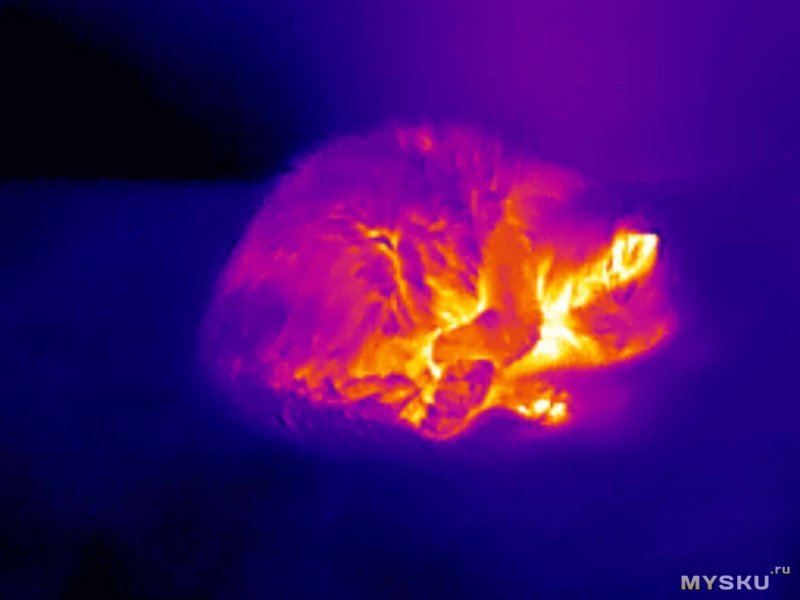

Ну и как же обзор без котиков


Тепловизор позволяет видеть то, что не видят наши глаза. Позволяет диагностировать утечки тепла из домов, искать проводку и трубы с горячей водой в стенах, видеть какие детали греются на электронных платах, обнаруживать людей и животных. Можно использовать как прибор ночного видения без ИК подсветки. Особенностью тепловизора является то, что угоб зрения узкий — для того, чтоб на экране был виден 5 этажный дом нужно отойти метров на 100. Но это же и плюс при поиске объектов вдали. Можно сказать что на тепловизоре установлен телевик, линза с узким углом зрения.
При этом можно инспектировать электронику — минимальная дистанция фокусировки всего 10см, макролинза не нужна. Минусы в основном относятся к приложению — кривое приложение в маркете, хотя есть новые нормальные версии. Когда в приложении включено «картинка в картинке» и на экране и камера телефона и камера тепловизора то нельзя зуммировать камеру телефона, хотя для этого тепловизора нужно крутить зум камеры на Х3. Картинка получается разная по масштабу. В прошлых обзорах писали про проблему поворота изображения — ее так и не исправили.

Видеоверсия обзора
