Зарядное устройство ASOMETECH GaN-021. Холодный. Стильный. С экранчиком

Заявлена суммарная мощность до 140Вт. На один порт до 100Вт. Умеет выдавать напряжение 5-9-12-15-20В по широкому перечню протоколов, включая PD/QC 3.0.

Проверим что с перезагрузкой, сколько выдаёт и как не греется. Сравним с некоторыми зарядками подобной мощности и размера.

Кто о чём, а Зерновоз о GaN зарядках ©

Структура обзора
Характеристики — Упаковка и комплект — Сравнение моделей. Внешний вид. Особенности — Чтение протоколов — Тестирование — Нагрев — Пульсации — Выводы

Характеристики

Модель: ASOMETECH ASGaN-016 (GaN-021)
140W 5-Ports Poweful GaN Charger

Вес 267г (+подставка24г, +кабель 58г)
Размер 82 х 85 х 32 мм

Поддерживаемые протоколы
PD3.0, QC3.0/2.0, PPS, FCP, SCP, AFC, Apple 2.4А, Samsung2A

Заявлена суммарная мощность до 140Вт

При использовании одного порта:
⚡ USB-C1/C2/С3: 5V3A / 9V3A / 12V3A / 15V3A / 20V5A, PPS 3.3V-21V 5A
⚡ USB-A1/А2: 5V3A / 9V3A / 12V3A / 20V3A

Мультипорт:
C1/С2+С1/C2: 95+45W
C1/С2/С3+A1/А2: 100+36W
C1/С2/С3+A1+А2: 100+12+12W
C1+C2+С3: 65+45+30W
С1/С2+С2/С3+А1+А2: 65+45+12+12W
С1+С2+С3+А1/А2: 65+30+20+25W
С1+С2+С3+А1+А2: 65+30+20+12+12W

подключение 2-3-4-5 портов

Упаковка и комплект

Коробка присутствует. Внутри пластиковая подложка (не пена), но доехало всё нормально.

В комплекте подставка и кабель.

Сравнение моделей. Внешний вид. Особенности

Размер почти один в один как у 160Вт зарядной станции ASOMETECH H19 (Gan-019) за ~40$. Плюс у меня также имеется ASOMETECH PST-140UC2-LB. Мощный компакт GaN IV 140Вт ~37$ — мощность та же, но размер компактнее, плюс имеется PD3.1 и 140Вт на один порт (28В 5А).

Но показометр имеется только у обозреваемой.

Внешний вид и особенности

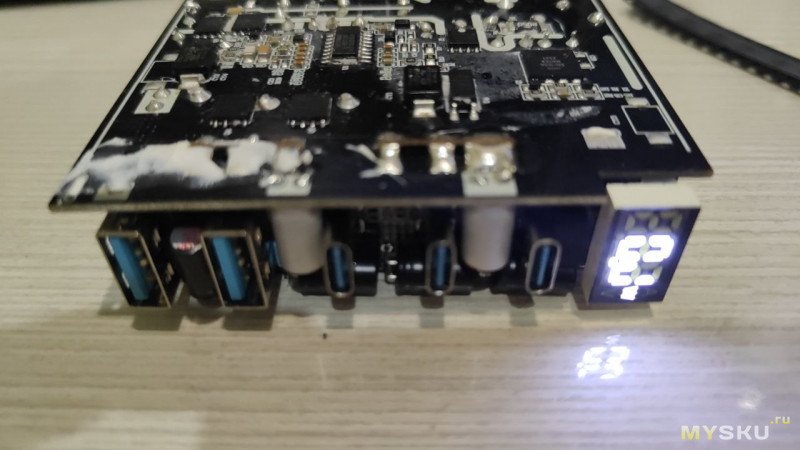

Здесь кратко. 5 портов и показометр. Светит не ярко, если нет подключённой нагрузки то гаснет.

Контактные площадки/лепестки довольно широкие

Чтение протоколов

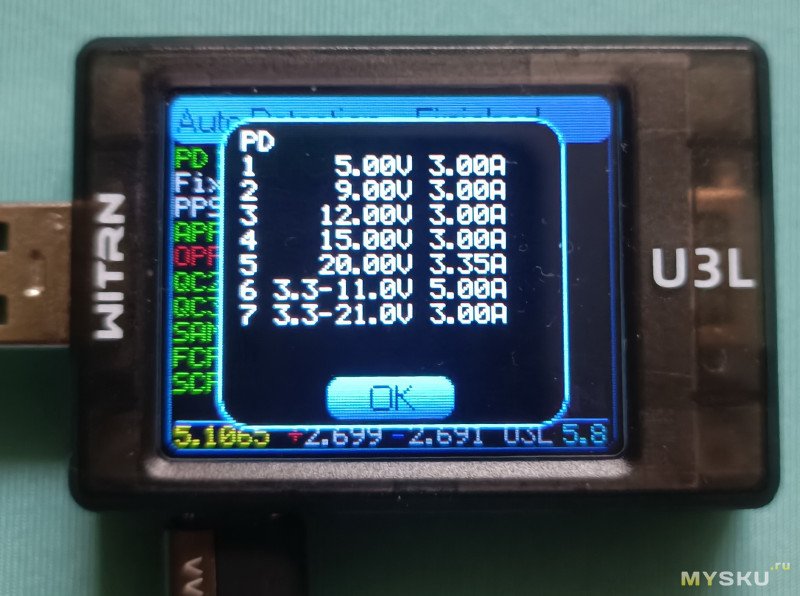

C1

C2/С3 (такие же как С1, только PPS как то интересно определяется)

USB А1/А2 (одинаковые)

Минутка рекламы

GaN II Hybrid Power: GaN + Sic
Smart Matching. Flexible and Efficient

Тестирование

Результаты меня очень приятно удивили. Есть запас по напряжению для компенсации просадки. Плюс имеется компенсация при повышении тока. На выходе получается прям почти без потерь.

Забегая наперёд: заявленную нагрузку держит без проблем.

На холостую 5.1В

Для 5/9/12/15В заявлено до 3А.

На выходе 4,96В, отлично!

Такая же ситуация для 9/12/15В

20В спокойно держит и 3А и 5А (чуть ниже будет график)

Отмечу, что показометр почти постоянно вполне адекватно показывает выдаваемую мощность.

Подключил на С1 нагрузку 100Вт. Оставил прогреваться. Через около 1.5 часа уменьшил нагрузку до 95Вт и подкинул на С3 банку, которая умеет брать 65Вт. Зарядка ограничила на С3 мощность до 45Вт. Суммарно около 140Вт.

Присутствует перезагрузка type-С портов при подключении/отключении нескольких потребителей C1+C2 итд для перераспределения/ограничения мощности.

Глянул, банка на С3 почти заряженная (и берёт не «полные» 45Вт). Заменил более проголодавшуюся — грузить так по максимуму.

Графики

Так выглядит переключение напряжений 5/9/12/15/20В

Более 1.5 часа жарил на мощности 100Вт и ещё пол часа на мощности 140Вт. Видно на графике, что снижал потребление на С1 до 95Вт.

Общение зарядки с триггером (PD)

Нагрев

Результаты хорошие. Вернее — результаты отличные. В комнате 20°C. Прожарка мощностью 100Вт разогрела корпус до смешных 44°C. Поднял планку до 140Вт и за два часа корпус прогрелся до 47°C. Для компактной зарядки это ни о чём, имхо.

Пульсации

5В 3А (15Вт) и 20В 5А (100Вт) — около 50-60мВ

Выводы

Лично мне понравилось почти всё: первое это показометр и он вполне адекватный, второе — стильный серебристый корпус, третье — много портов, включая С1/2/3 до 100Вт и парочка довольно мощных USB-A.

А также: очень низкий уровень нагрева, компенсация просадки напряжения как на слабых токах так и на максимуме, адекватное перераспределение мощности, низкие пульсации.

Ещё: если подключён только 1 или 2 type-С порта, то при подключении А1 или А2 нет перезагрузки. Например, если использовать только пару портов С+А, то имеем зарядку условно без перезагрузки.

* Примечание: при подключении А1+А2 они в любом случае перезагружаются, т.к. происходит перераспределение нагрузки.

Ещё бы «умное» перераспределение нагрузки на лету между С1/С2/С3 без отключения портов — и это будет почти идеальная зарядная станция за скромную цену. Имхо.

Поддержка различных быстрых протоколов. Одновременная работа с разным напряжением на разные порты.

Заявлены различные защиты от кз, перегрева, перенапряжения, превышения мощности итд.

Одна из самых интересных зарядок/станций, которую можно использовать в качестве замены штатному зарядному устройству для ноутбуков мощностью до 100Вт. Имхо.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
Для более интересной цены применяем промокоды:
Ukraine code ：KTVJUSF2ALMI
RU code ：ARN53QSX7FRN

Из-за отличий в стартовой цене и номинала кода окончательная сумма будет разной. В любом случае проверяйте дают ли купон за подписку, собирайте купоны на странице магазина и под ценой продавца. Если применяется, то добивайте корзину до купона Покупай и экономь (Spend & Save).

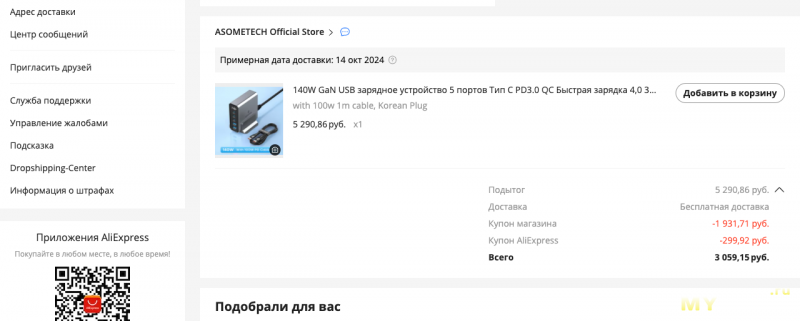

Примечание: цена в топике указана на момент публикации.
======
