Набор для сборки точечной сварки. Теперь сварку можно носить с собой :)

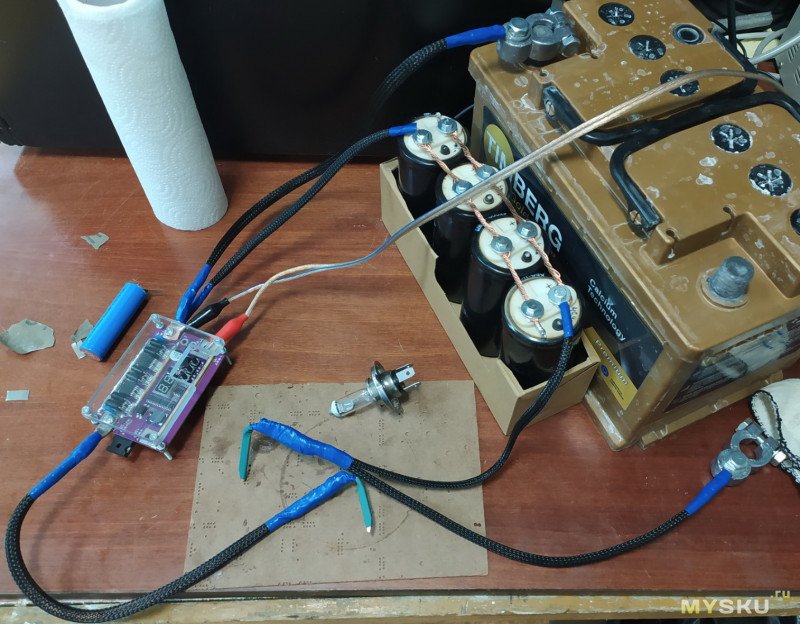

Пару лет назад сделал себе сварочник для аккумуляторов 18650 на основе трансформатора от микроволновки и простенького контроллера с Aliexpress. Работает оно не плохо, но вес и габариты не располагают к перевозке и работе с ней в другом месте.

А тут на Ali попалась ссылка (как много видимо покупают так тоже :) ) на платку сварки от аккумуляторной батареи 12 вольт. Почитал отзывы — люди подключали аккумы Li-Pol от моделей. А это уже было интересно. В общем заказал. Через три недели получмл пакет с рассыпухой:

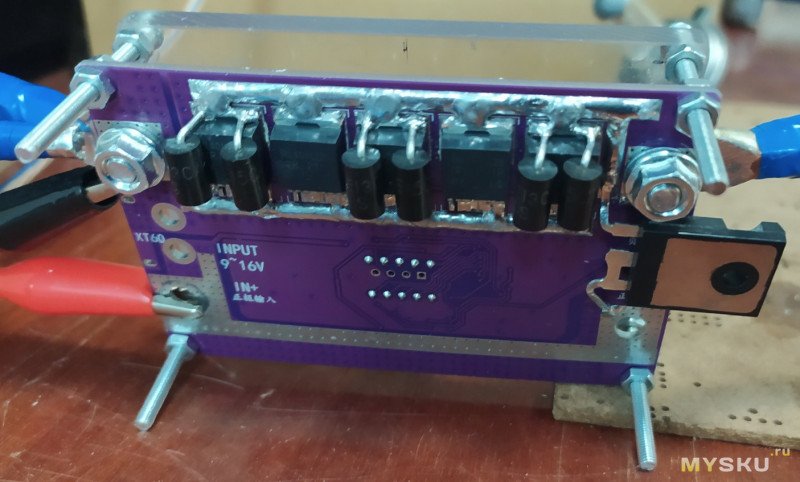

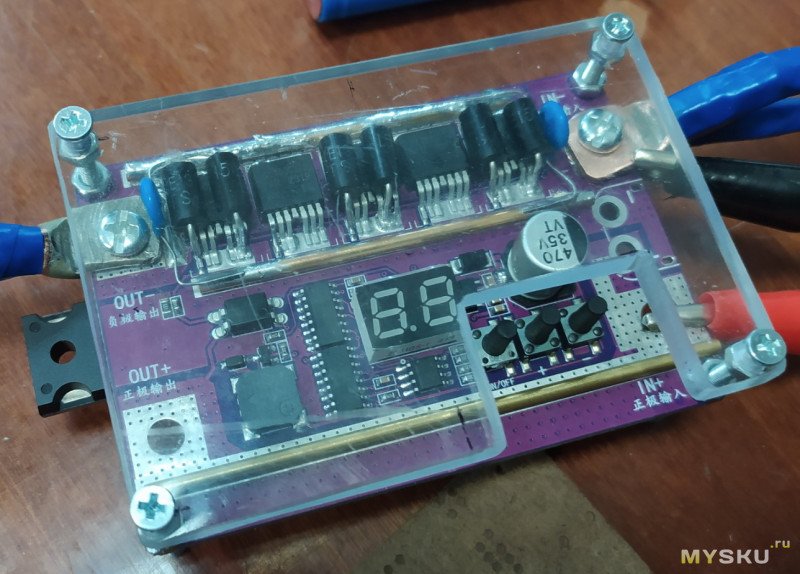

Собственно, допаять там нужно было только конденсатор, пищалку и матрицу. Так что почти готовый продукт.
Запаял детальки, прикрутил провод и сразу попробовал использовать на б\у аккуме от бесперебойника. Результат — никакой.
Ладно. Значит нужно попробовать от старенького Li-Pol 3S на 5000 mAh. Однако для него разъёма в моей версии не оказалось. Решил припаять обычный XT-60 сделав изогнутые ножки из медной миллиметровой проволоки
Подключил аккумулятор и весьма неплохо приварил ленту что шла в комплекте 0,1 мм.
А вот 0.2 не приварилась совсем… Видимо остатков в токоотдаче у этой батареи осталось чуть.
Вспомнил, что давно уже вожу с собой в машине джампер (пусковое устройство) и батарея в нём не очень ёмкая, но достаточно мощная. 4S с нехилой токоотдачей. Вот только для него понадобилось спаять переходник.
Немного о регулировках сварки. В данной версии есть 2 регулировки: мощность (длительность импульса) от 0 до 99
и метод срабатывания. То есть после замыкания контактов через 2 секунды и сразу (видимо, для управления с педали)
Сама сварка имеет «корпус» — две половинки непрозрачного белого пластика — минимализм как он есть. Ну хоть потроха не торчат.
Провода как к аккумулятору так и к электродам не более 20 см. То есть нужно приспособится в работе.
Ну в общем, подключил к своему джамперу, напряжение прибор показал 16,3 вольта. Отлично
Поставил треть мощности и попробовал варить лентой 0,2
Вот это другое дело. Тут и провар не оторвать, и точки красивые, без перегрева. Просто. Удобно. Мобильно.
Особенности, которые определил во время работы — первое, стоит несильно прижимать электроды. Просто ставим на ленту, что бы она плотно прилегла к батарее.
Второе, нужно периодически наждачной бумагой подчищать электроды.
Решил сразу использовать эту сварку в деле и сварить батарею в электро пылесос с батарей БУ но ещё не плохих.
Нужно приноровится что бы точки были ровнее и красивее, но в целом качество сварки вполне удовлетворительное.
За время работы немного нагрелись электроды. Ни батарея, ни сама сварка даже не потеплели.
Вот теперь получил действительно мобильную точечную сварку для аккумулятора
А так как переходится ею пользоваться иногда и в другом городе, этот момент лично для меня очень важен.
В целом устройство ценой до 15 баксов (без батареи) получилось интересное и полезное.
Уверен, от нормальной автомобильной батареи варить будет отлично.
В конце отзыва — видео с описанием и использованием данного устройства
