Зарядная станция ASOMETECH 868D 260Вт. Прощай перезагрузка ч.3.1 (тестирование 140Вт и внутренний мир)

Сделаем разборку, огласим перечень чипов. Нагрузим по максимуму около 250Вт суммарно, прожарим и сфотографируем.

Кратко: по сути у нас в одном корпусе 3 зарядки, полностью автономный С1, сдвоенный С2+С3 с максимальным выходом суммарно 90Вт, сдвоенный А1+А2 с максимумом 24Вт. Каждый из 3 блоков работает независимо от других и порты перезагружаются только при переподключениях внутри этих блоков.

Кто о чём, а Зерновоз о GaN зарядках ©
Лёгкое чтиво ©

Структура обзора:
Характеристики — Разборка / маркировка чипов — Тестирование / Нагрев — Выводы

Количество знаков: ~ 8 000
Время чтения: ~ 5 минут

Характеристики

Модель ASOMETECH 868D 260W PD3.1 GaN Charging Station

Вес 638г (+ кабель 60г)
Размер 116 х 126 х 52 мм

Поддерживаемые протоколы: PD3.1,  PD3.0, QC4.0+ (3.0/2.0), PPS, FCP, SCP, AFC, Apple 2.4А
Qi Wireless Fast Charging 15W
Certification: WEEE, UL, RoHS, KC, FCC, CE, CCC

Заявлена суммарная мощность до 260Вт

При использовании одного порта:
⚡ USB-C1: PD3.1 5V3A / 9V3A / 12V3A / 15V3A / 20V5A / 28V5A, PPS 3.3V-28V 5A, 140W
⚡ USB-C2/C3: PD3.0 5V3A / 9V3A / 12V3A / 15V3A / 20V5A, PPS: 3.3V-21V 5A, 100W
⚡ USB-A1/A2: QC3.0 5V3A / 9V2A / 12V1,5A / 4,5V5A / 5V4,5A, 22,5W

⚡ Qi Wireless output: 15W/10W/7.5W/5W；

Мультипорт: С1 максимально 140Вт, С1+С2 = 45+45Вт, А1+А2 = 12+12Вт
Например, при использовании 2 портов:
C1+C2/C3: 140+100W
C2+C3: 45+45W
A1+A2: 12+12W

Разборка

Корпус собран без шурупов, под ножками ничего нет.

Простукиваем. Поддеваем отвёрткой по углам (по крайней мере я так разбирал).

Держится за счёт точечной проклейки по периметру, плюс за счёт плотности подгонки (смотрите фото).

 А также: плата держится за счёт мини-защёлок, нужно их по периметру отжать.

В четырёх точках к основной плате припаяна пластина. На фото это штырьки на дальней стороне: в районе дистанционных подкладок (их не особо видно), посредине. Плюс ещё один штырёк возле разъёма для кабеля. Не помню, кажись я их отгибал/отпаивал уже после того как вытянул плату из пластикового корпуса.

Эта же пластина теоретически могла бы служить (или и служит) неким теплоотводом (или наоборот экраном...). Но она отделена от термопрокладки чёрным пластиком (или что-то в этом роде).

Отщёлкиваем по периметру плату, аккуратно тянем. Плюс не забудьте освободить из прорезей порты.

Чёрная пластина

Термопрокладка

Это фото для обратной сборки. Должна получиться вот такая картина

Общее фото: вид на плату

Для удобства, набросал схему расположения чипов (фото будет чуть ниже, для удобства сравнения с реальной платой).

Маркировка чипов

Сразу же пояснения и ссылки на документацию

Список чипов для общей обвязки: (по центру платы, под двумя индукторами)
TEA2016AAT — Цифровой контроллер LLC и PFC от NXP Datasheet (PDF)
C3V19B SLM100N10G — 2 штуки, N-канальный MOSFET
S2Y85B SLM65R380E7 — 2 штуки, SJ-MOSFET
TEA2095— Контроллер синхронного выпрямителя от NXP Datasheet (PDF)

Чипы под трансформатором: (на схеме — слева вверху)
INNO 65D260A 10018X — 2 штуки, 650V GaN транзистор от Innoscience Datasheet
EU6X6 MSM06065G1 — 2 штуки, кремниевый карбидный (SiC) диод Шоттки от компании Maplesemi Datasheet (PDF)

Порты (сверху вниз — на фото)

USB-A 1-2:
SP1236FH — Синхронный понижающий регулятор напряжения Datasheet (PDF)
SW3516P — DC/DC преобразователь с поддержкой PD3.0, PPS, QC3.0 и других протоколов datasheet support for PPS/ PD3/ PD2/ QC4/ QC3/ QC2/ AFC/ FCP/ SCP/ PE2/ PE1 and SFCP
S2X15B 30D03T
AD40N50D3 — 2 штуки, N-канальный MOSFET от Adamant Datasheet (PDF)

Type C 2-3
NDP1415 — 2 штуки, Синхронный понижающий DC/DC преобразователь Datasheet (PDF)
SW2303H — 2 штуки, Контроллер протоколов быстрой зарядки от ISMARTWARE Datasheet (PDF) upports
BC1.2/PD3.0+PPS/QC4+/AFC/FCP/SCP/SFCP/PE
AD40N50D3 — 6 штук, N-канальный MOSFET

Type C 1
IP2736 Контроллер быстрой зарядки от Injoinic Datasheet (PDF) Support USB PD2.0/PD3.1/PPS/EPR 28V
AD40N60D5 — 2 штуки, N-канальный MOSFET от Adamant Datasheet (PDF)
AD40N50D3 — N-канальный MOSFET

Макро фотки чипов будут ещё чуть ниже.

А это вид сверху.

Слева снизу виднеется трансформатор и чуть выше ещё два индуктора (благодарю за подсказку тов.setool3).

Судя по обвязке выходов, похоже, что в одном корпусе скрестили три зарядных устройства.

Вид со стороны высоковольтной части

конденсатор для подавления помех

Термистор NTC 5D-13, предохранитель T5A 250V

Кабель с заземляющим контактом видимо планировался, но потом решили что и так сойдёт С7-С8 компактнее, легче и дешевле. Можно переделать гнездо под вилку С5/С13.

К трансформаторам не подобраться, сфотографировал как мог

оптопара

Y-конденсатор. JN222M (2200 пф) 440V ~ X1 400V ~ Y1

Обратите внимание, это вид со стороны порта С1 (слева внизу). Радиаторы стоят на линиях С1, С2 и С3

Чуть ближе фото на обвязку выходов

Плата управления экраном

Фото чипов

Здесь без комментариев. Читайте описание выше. Плюс там же схема их расположения.

Это «общие» чипы

порты А

обвязка портов С2 и С3

порт С1

Тестирование

Для полноценного разгона С1 на 140Вт нужно кабель с маркировкой «240Вт» (промежуточных между 100Вт и 240Вт не видал). Плюс устройство, которое сможет потребовать PD3.1 140Вт (28В 5А).

Выставляю на тестере соответствующие настройки. Запускаем.

Для начала прогреем только в одиночном режиме

Попробовал ступенчато затребовать 1-2-3-4-5А. Потом включил сразу со старта 5А. Впрочем, сама нагрузка всё равно поднимает ток плавно (не особо, но всё же).

Колебания на бирже тока)))

Прогрел 20 минут. Сделал фото.

В комнате 16.5°C (чёт похолодало). На корпусе в самом горячем месте (на днище) 39.7°C, в среднем по корпусу около 33°C. На порту С1 все 57°C — если долго греть, то кабель подойдёт аудиофилам.

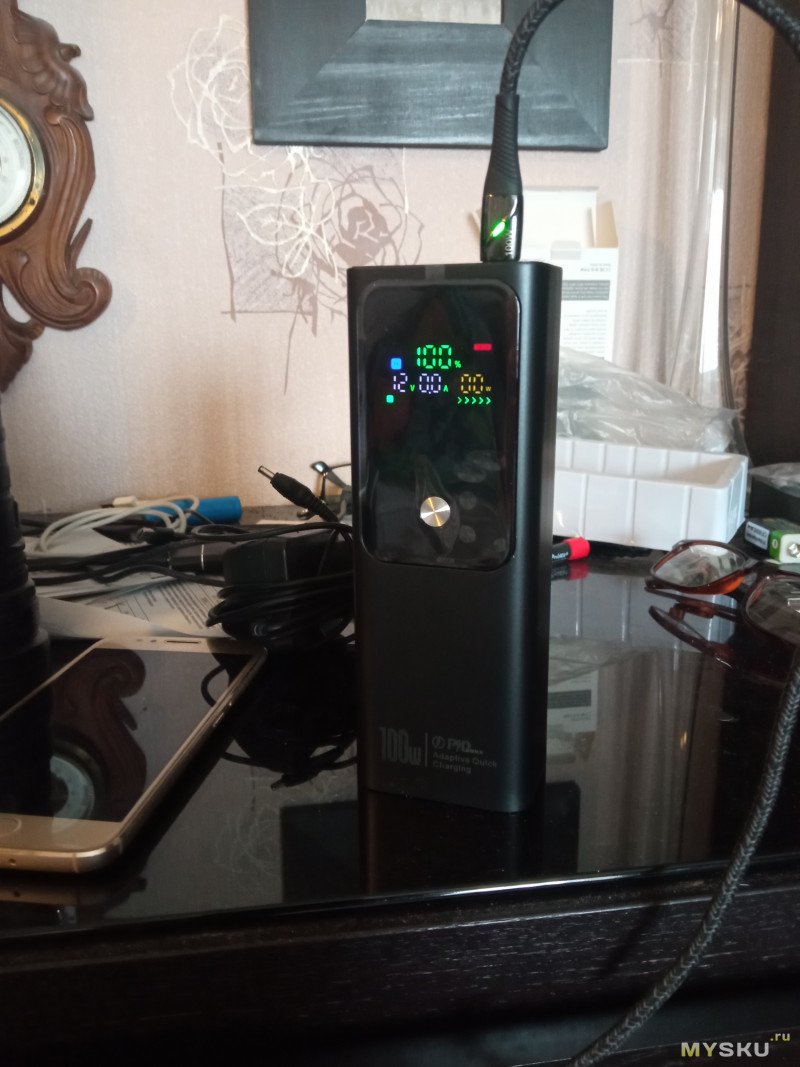

Подключаем С2. С1 вообще никак не отреагировал. На С2 банка может брать только 60Вт (хотя порт заявлен до 100Вт, но проверить пока что нечем, нужна ещё одна нагрузка.

Подключаем С3. Порт С1 опять без изменений. С2 перезагрузился и С2+С3 включились в режиме 45+45Вт.

Итого С1+С2+С3 = 140+45+45 = 230Вт

Чтобы станция не подумала, что легко отделается — грузим А1+А2.

С1-С2-С3 вообще никак не реагируют на подключение А1 и А2.

А1 перезагрузился при подключении А2.

Нужно больше показометров, тестеров и всё-такое...

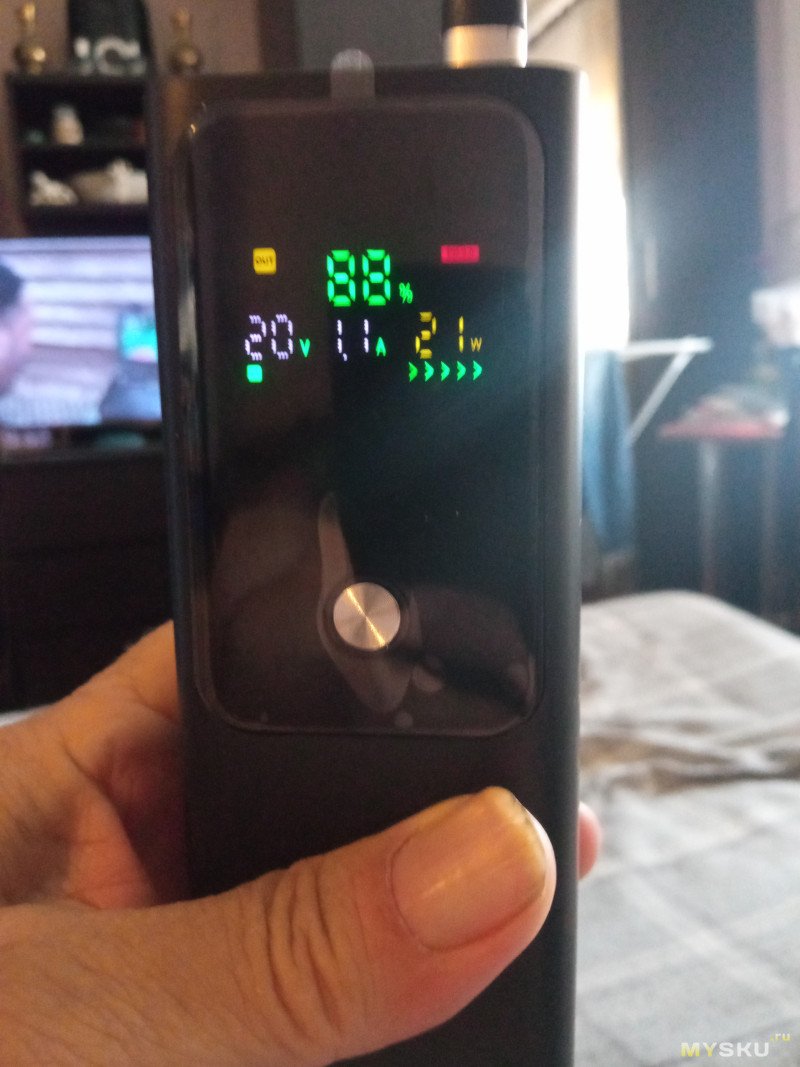

Пока всё это дело прогревалось… не заметил что одна из банок подошла к 90% и поэтому снизила потребление до 26Вт. Но в пиковом значении общее подключение было 140+45+45+9+9 = почти 250Вт.

Небольшая зазубринка на 34й минуте — это видимо подключал С2+С3. Или может быть дёргало вентилятор нагрузки.

Нагрев

Общая картина такая.

Порт хорошо прогрелся, плюс видимо внутри все также согрелись. На кабеле 60.7°C.

Специально не ставил станцию на бок. Хотя по всей логике нужно это сделать для улучшения отвода тепла с корпуса (днища). В итоге температура в самых горячих местах на корпусе достигла почти 50°C

Мысль вслух. Внутрь пихать вентилятор особо некуда. Со всех стороно что-то да мешает.

Но вот этот размер намекает, что можно всё это добро разместить верхом на 120х120мм кулере.

Выводы

Первая часть (2024г.): Зарядная станция ASOMETECH 868D 260Вт. Прощай перезагрузка ч.3

Заявленные 140Вт на порту С1 присутствуют. А также зарядка способна выдавать 240-250Вт (без учёта беспроводной зарядки.

Охлаждение сделано по странному. Очень не хватает вентилятора, имхо. Или хотя бы станцию размещать вертикально, а не горизонтально.

Но это если грузить по полной.

По сути имеем 3 зарядных устройства в одном корпусе. Есть показометры, которые отображают и напряжение и ток и мощность по каждому из портов. Плюс самих портов немало — 5 штук.

Поддержка различных протоколов, вплоть до PD3.1.

Порты почти без перезагрузки, если использовать только один из каждой пары С2/С3 и А1/А2.

На разные порты можно подключить разных потребителей с разными протоколами и с разным напряжением.

Присутствуют защиты. В том числе по перегреву, превышению мощности итд.

Экранчик отключаемый (сенсорная кнопка).

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
