На этот раз у нас обзор о самой мощной из имеющихся у меня зарядок — суммарно до 260Вт.
5 портов плюс Qi Wireless зарядка. Индикация мощности, напряжения и тока по каждому из портов. Очень широкий выбор протоколов вплоть до PD3.1 (28В 5А).
Проверим что с перезагрузкой портов, сколько выдаёт и как греется.
При использовании 2 портов:
C1+C2/C3: 140+100W
C2+C3: 45+45W
A1+A2: 12+12W
При использовании 3 портов:
C1+C2+C3: 140+45+45W
При использовании 5 портов:
140+45+45W+12+12W
Заявлено много защит: от перегрева, перенапряжения, перегрузка по току и мощности, от короткого замыкания.
Индикация мощности, напряжения и тока отключаемая. Актуально, например, для вечернего или ночного режима.
Размер уже совсем не компактный. Ну и вес больше чем полкило.
Подключается к сети 1,2м кабелем С8. Вилки на выбор разные.
В описании указан некий выключатель, скорее всего планировался но что-то пошло не так)))
Снизу на корпусе продублированы характеристики. Портов много, но запомнить легко.
Сверху станции есть прорезиненная площадка Qi Wireless output: 15W/10W/7.5W/5W；
Видел комментарии на аналогичные станции, что ощутимо греется. Пока что проверить нечем. Заказал плату беспроводной зарядки, но пока что не приехала. Тестировать буду позже. А так девайсов с индукционной зарядкой ещё не заимел.
Упаковка и инструкция
Буквально пару слов. Коробка хорошая. Повязали бантик и готов подарок для гика.

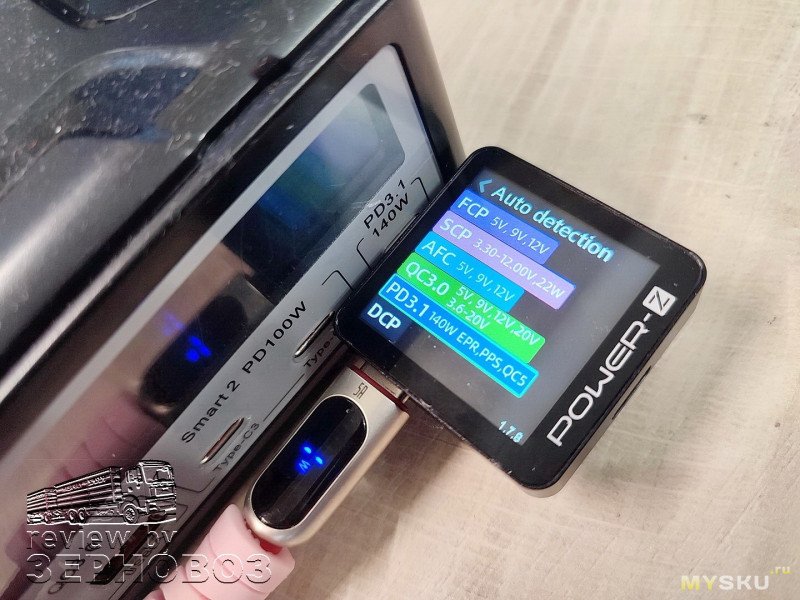

отличается наличием PD3.1 до 28В 5А, 140Вт, работает полностью «самостоятельно», не перезагружается
Добавлено: пока что у меня нет кабеля для тестирования портов 28В 5А.
Терпение, пожалуйста, как только приедет кабель — протестируем.
С2/3
Работают «в паре» С2 / С3.
Если задействован только один из этих двух портов, то максимальная мощность 100Вт, т.е. С1+С2/С3 = 140+100Вт, при этом порты не перезагружаются.
Если задействованы оба, то максимальная мощность каждого ограничивается 45Вт. Каждый из этих двоих перезагружается при подключении второго из пары С2 или С3.
A1/2
Также работают «в паре» А1 / А2. Если задействован только один из этих портов, то максимальная мощность 22,5Вт (или 18Вт для QC). Не перезагружается.
Если подключать оба А1+А2, то перезагружаются. Максимальная мощность заявлена 12Вт+12Вт, по факту сумма 24Вт может делится и 18Вт+6Вт.
Тестирование
Прощай перезагрузка:
Порт С1 работает полностью автономно на мощности до 140Вт. Не перезагружается.
Порт С2/С3 перезагружается только при подключении/отключении С2/С3.
Порт А1/А2 перезагружается только при подключении/отключении А1/А2.
С1 / С2 / С3 спокойно держат в одиночном режиме 100Вт. Прогревал долго. Защита по току срабатывает при 5.4А (забыл сфотать). * Максимально смог протестировать только 100Вт (20В 5А). Нужен более крутой кабель.
С2 + С3 = 45+45Вт
С1 + С2 + С3 = 100/140+45+45Вт
С1 + С2 + С3 +А1/2= 100/140+45+45Вт + 18/22,5Вт
Максимальный вариант (без учёта Qi Wireless output 15W) выглядит так
С1 + С2 + С3 +А1 + А2= 100/140+45+45Вт+12+12Вт
* как и упоминал ранее А1+А2 делят 24Вт в «произвольной» пропорции
Эффективность преобразования ориентировочно 90%
Нагрев
В режиме 100+45+45+18+6Вт (214Вт) на корпусе и на портах около 60°C
Видео
Выводы
Мощная и универсальная зарядная станция. Индикация мощности, тока и напряжения для каждого из портов. Можно питать ноутбуки, телефоны, планшеты и прочие гаджеты. При этом одновременно до 6 устройств, с учётом беспроводной зарядки, разными протоколами и напряжением от 5В до 28В.
Опять у нас имеются порты, которые не перезагружаются при подключении новых потребителей. Порт С1 вообще автономен. С2/С3 быстрые, мощные и если использовать только один из них, то также не перезагружаются.
Также есть USB А1/А2, которые могут не перезагружаться и умеют быстрые протоколы.
Если подключить суммарно около 200Вт, то нагрев около 60°C.
Жаль что нет обещанной физической кнопки отключения. Хоть сам добавляй.
/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!
======
Для более интересной цены действует промокод W260W06 (-6$). Действует для Украины и РФ. Но лучше всего нажать «получить купоны» (под ценой на товар) и в корзине дополнительно применится Покупай и экономь (Spend & Save). Плюс не забываем про монетки. Математика суммирования скидок для каждой страны разная (начальная цена, номиналы скидок).
В любом случае проверяйте дают ли купон за подписку и собирайте купоны на странице магазина и под ценой продавца.
======
Планирую купить+20Добавить в избранноеОбзор понравился+75
+89
благодарю
обзор проходит 3-4 этапа «вычитки», эх время-время, но что поделать)
пс жаль, удалили первый комментарий))) зря только многобукв в ответ набирал)
Ну это оскорбительно для рукастых муськовчан. Сзади отключение неудобно, а коли уж — так сами в провод врежут выключатель, ждать доставки и 200+ платить…
Индикация мощности, напряжения и тока отключаемая. Актуально, например, для вечернего или ночного режима.
Индикация, насколько я вижу по фото, полноценная (не просто режим показывает, а реальный выход по порту). Можете проверить, насколько точная? Особенно на малых токах (нет ли эффекта, когда на дисплее 0,1А появляется, когда нагрузка потребляет, к примеру, 0,5А+?).
Непонятно, зачем эта «мандула» вообще нужна.
И даже отдаленно не могу представить ее полезность в практическом применении дома.
Ну да ладно.
Внутренности бы посмотреть…
если кратко, то ожидаю беспроводной модуль (или как там его) чтобы протестировать Qi, ну и разберу заодно наверное (написал в магазин пусть покажут откуда ковырять, под ножками саморезов нет)
пс а я ведь в полной уверенности, что в теме есть мой комментарий (оказывается он был в удалённой ветке)
А что за беспроводной модуль, если не секрет? А то долго ничего, кроме 5Вх1А в предложении не находилось, что совершенно не интересно, и только недавно наткнулся на 5Вх2А, что тоже маловато будет.
У меня на рабочем столе мне не хватает зарядки в 2 хвоста ( да и надоело жонглировать кабелями, развели стандартных стандартов :D).
А тут — аж 5, плюс ещё есть и usb-c c PD, куда я смогу напрямую втыкать паяльник + беспроводная QI зарядка для телефона и, как приятный бонус, показометры про потребление.

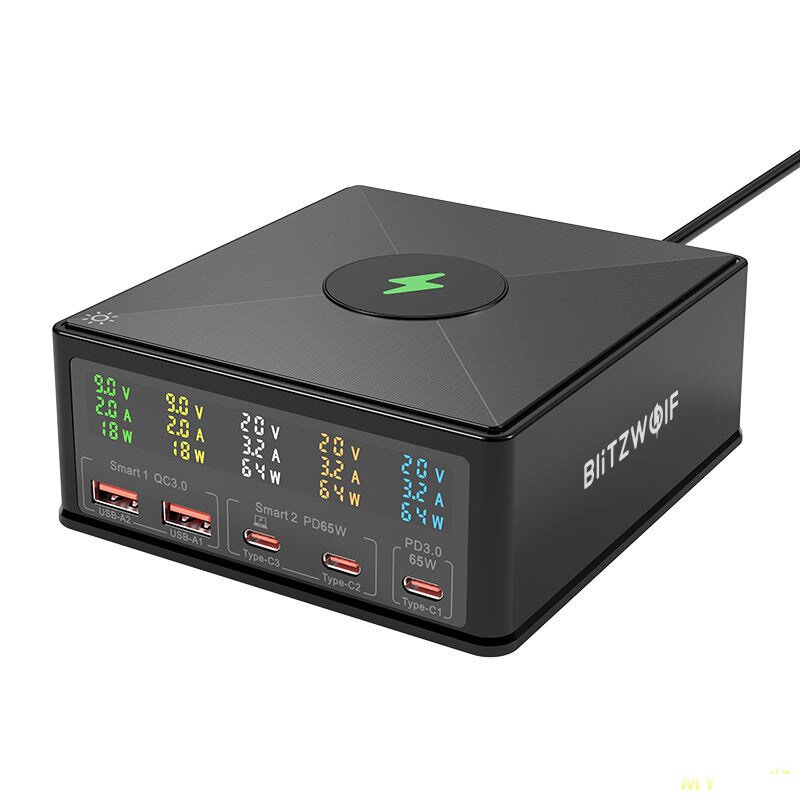

Выглядит интересно, но подозреваю, что по мощности и качеству исполнения заметно уступает обозреваемому (судя по описанию и отзывам). В целом, решение с полочками выглядит интересно.
не разбирал и на максимум не гонял, но четыре девайса одновременно заряжались и ничего особо не нагревалось, мне этого достаточно.
единственное — у нее покрытие «софттач», а я его не люблю.
брал примерно за $15.
А подскажите недалёкому.
В любой и С портов данного девайса втыкаю кабель «UGREEN 240W USB Type C Cable for Samsung S23», к нему подтыкаю Samsung S22U — получаю информацию на дисплее ЗУ — 14-15W.
Это контроллер заряда телефона так ограничивает?
Заранее благодарю.
бывает такое из-за кабеля, который долго используется
то ли контакты данных окисляются, то ли ещё что… не могут определиться с протоколами
замена кабеля обычно приводит в чувства
Есть такая функция у некоторых продвинутых USB-тестеров — отображают служебную информацию, которой обмениваются зарядка и подключенное устройство по протоколу PD.
кабель угрин без маркера обычный на 65вт — получите 30вт, больше мне из нее с самсунгом не удалось получить, у нее кривой контроллер режимов — самсунгу надо обычный PPS 11 вольт до 5 ампер
решительно не понимаю почему в таком устройстве не реализовали активное охлаждение хотя бы тем же 120мм вентилятором на низких оборотах. снизу он отлично вписался бы и не создавал бы лишнего шума. копеечный способ вывести устройство на новый уровень надежности.
за обзор спасибо. уже приобрел несколько зарядных из прошлых обзоров, лишними точно никогда не будут.
Или же дополнительная точка отказа. Если устройство может эффективно охлаждаться пассивно, то нафих все вентиляторы. Вот Зерновоз обещался его разобрать, а раз так, что сможет померить температуру не снаружи, а внутри — вот тогда и можно будет понять, нужен ли этой зарядке вентилятор.
Так жалобы посыпятся на хреновый и таряхтящий вентилятор. Наверняка низкопрофильных будет, а они сыпятся сильно чаще и быстрее обычных 25мм собратьев, да и в случае последних, вряд ли nidec поставят.
так в такой корпус 120мм поместится, их c питанием по DC существуют горы тихоходных за буквально копейки. а если еще и обороты уменьшить (запитав через 5в, допустим, или 9в), то есть шансы вообще не слышать.
у этой зарядки есть свои странности — скажем она не может быстро заряжать самсунги, максимум 30вт удалось получить, при том самое странное что на разных кабелях с маркерома около 20вт а вот на угрине без маркера как раз 30 ватт и вышло, хотя быстраа зарядка самсунга была прописана прямо на странице товара — вследствие чего я половину стоимости и вернул
хотя какую то китайскую мобилу вчера на 60 ватт заряжала спокойно
Мой S22 Ultra берет от зарядного устройства больше 40 Ватт только если разряжен ниже 20%, потом мощность падает до 30 Ватт. Ближе к 70% падает до 14 ватт.
Видел комментарии на аналогичные станции, что ощутимо греется. Пока что проверить нечем. Заказал плату беспроводной зарядки, но пока что не приехала. Тестировать буду позже. А так девайсов с индукционной зарядкой ещё не заимел.
Что там тестировать? Зарядка работает.
Проблема в нагреве станции, который вы уже видите.
Корпус вышел на 60 градусов, а мы сверху кладём смартфон со своим аккумулятором заряжаться.

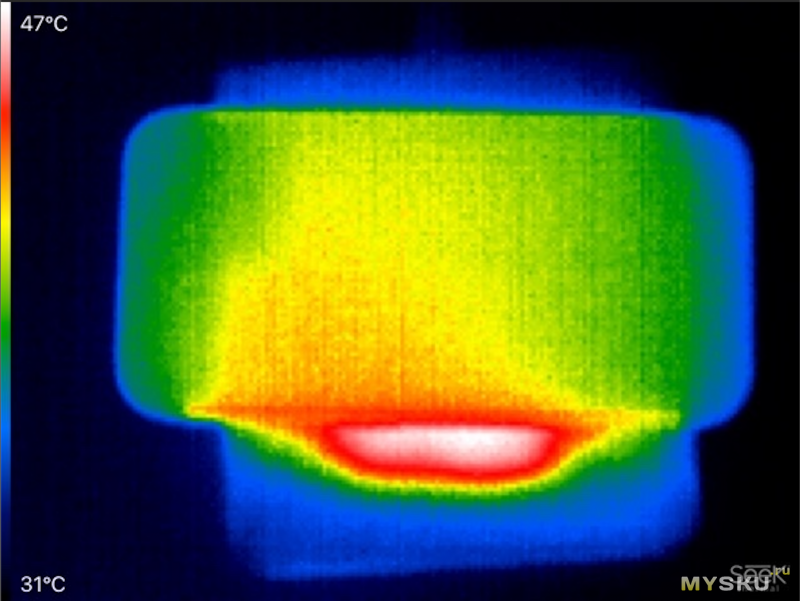

60 градусов легко достигается в режиме питания (даже не зарядки) 65 Вт ноутбука и наличия смартфона сверху.
См. мой предыдущий пост mysku.club/blog/aliexpress/96688.html#comment4349363
Из-за этого не часто — не хочу получить взрыв аккумулятора.
Да.
Только для зарядки лишь одного смартфона у меня есть беспроводная зарядки от самсунга.
А вот эту станцию брал, чтобы и ноут заряжать, и смартфон, и всё остальное. Сразу, по необходимости, а не по очереди.
Классный не маленький стационарный зарядник.
Ничего лишнего.
Вот еще интересный вариант. AiXun DP20. Макс на порт 60w .
Задумка хорошая а реализация хреновая: внутренний БП свистит соловьем при нагрузке и USB порты шумят 140мВ.
Или мне может быть такой попался.
ISDT Power 200x тоже интересный вариант. Аналог того что в статье, плюс подключение через App. .
Пыхнул у меня кондей.
Похоже На вилке было из за него КЗ (пробки вырубило).
Выпаял, КЗ ушло но и блок не работает.
Подскажите, кто знает, на сколько впаять С206?
Площадка под С210 похоже была пустая. А может он рванул и С206 зацепил. Но остатков если и был с210 я не нашел. Но по выхлопу очень похоже что был, т.к. в право не ушло а вышло влево и вверх под резюком. Или как вариант С206 только с левого бока пыхнул, поэтому такие потоки Гарь на плате оттер На силиконе осталась Вся плата (С206 посередине внизу, около штепселя) Погоревший кондей на вид как С199 Размер кондея 1,1х3х1,3
Хоть кто-то пишет на нормальном языке.
обзор проходит 3-4 этапа «вычитки», эх время-время, но что поделать)
пс жаль, удалили первый комментарий))) зря только многобукв в ответ набирал)

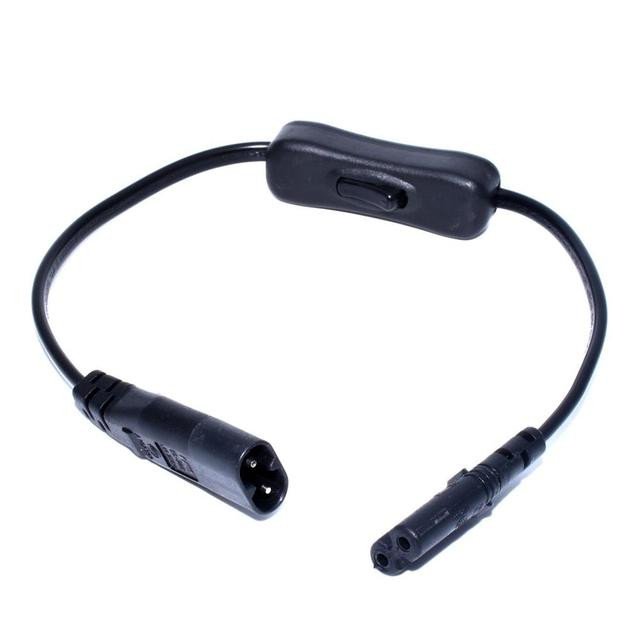

с кнопкой и предохранителем
