Устанавливаем SSD вместо Wi-Fi в миниПК

- Цена: ~400 рублей
- Перейти в магазин
На мой взгляд, wifi в миниПК — это одна из самых ненужных вещей. Стационарно же практически всегда можно проводом подключиться. Но всё равно ставят, потому что модно. В моём же случае от wifi пользы нет, потому если разъём можно использовать под что-то более полезное — надо использовать.
В данном случае решил попробовать поставить туда SSD, благо переходники в природе есть.
Сам разъём для вайфаев, вообще, может содержать в себе какие угодно методы подключения, хоть USB. Но для SSD требуется PCI Express, которого иногда может и не быть, так что все эти переходники — немножко лотерея. Но шанс выигрыша неплохой, да и цена небольшая.
Разъём зачастую подписывается как «wifi», но на деле это «m2 A+E key». Он может содержать «2 times PCIe ×1, USB 2.0, I2C, SDIO, UART, PCM and CNVi».
Разъём для SSD — это M-key, он может содержать «SATA, PCIe ×4, and SMBus».
Но «может» — не обязательно «содержит». Потому и лотерея. К примеру, вайфай последнее время часто ставят CNVi, так что линию PCI-E в разъём могут и не выводить.

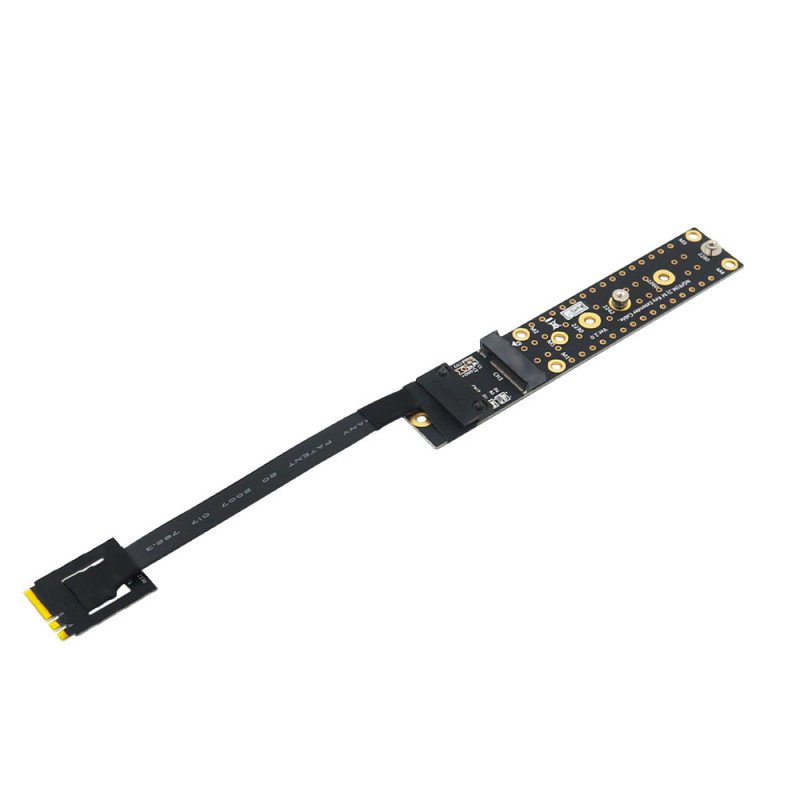

Переходники бывают как просто удлинители разъёма, так и с разворотом на 180 градусов.
Прямой переходник:

У меня оказался с разворотом, потому что брался под другую материнку, куда не подошел. Но, чтобы не выкидывать, решил применить его в миниПК.
В комплекте плата переходника, упор под разные длины ссд и отвёртка с парой винтиков.

У упора два металлических штырька, которые заходят в щель на плате и не дают ему шевелиться. Окончательно же всё фиксируется уже самим ссд.




Окончательный вид, без ссд. Если диск у вас короткий, то лишнее можно откусить или отпилить. Я просто кусачками откусывал, так как диск у меня 2230.

Пошли в миниПК. Вайфай не нужен, родной, он только лишний слот занимает.

Прицеливаемся с ссдшкой. Она 2230, по размерам как вайфай, но разъём другой.

Ставим переходник и замечаем, что при установленном ссд даже 2230 есть шансы перекрыть один из слотов 2280. Так что имеющуюся ссдшку я переставил в перекрываемый слот, чтобы потом не выкручивать 2230, когда буду ещё одну 2280 ставить.

В установленном виде. 2280 перекрыли, так что теперь без снятия 2230 кингстон мне не вынуть. Но, поскольку ему тут жить, меня это не беспокоит. Откручу, если вдруг что.

По высоте же всё получилось нормально, салазки с саташным диском проходят и не цепляются.

С программной стороны тоже никаких вопросов нет. Единственное ограничение — в разъёме только одна линия PCI Express, что ограничит производительность диска. hwinfo утверждает, что тут PCI-E 4.0, x1.По максимальной скорости врёт, впрочем — х1 даже с PCI-E 4.0 даст максимум 2 ГБ/сек. Не врёт, он там просто указывает скорости в «гигатранзакциях». А 8 ГТ/с — это 1 ГБай/с для PCIe3.0 и 2 ГБайт/с для 4.0.

На практике, впрочем, одна линия на SSD даёт чуть меньше гигабайта в секунду. Kingston, 2280 который, сидит в слоте 3.0х4 и выдаёт примерно 3500/3000 на чтение/запись.

Да, использование достаточно скоростного диска было не оптимальное (у него заявлены скорости до пяти гигабайт на чтение). Но по мне лучше так, чем вообще никак.
А производительности даже в пределах 10 гигабит вполне достаточно для установки ОС, всё равно это почти в два раза быстрее SATA получается.
Так что если вайфай не нужен, то вполне можно попробовать заменить его на SSD. Главное — чтобы было место для самого диска. Потому что под 2230 или 2242 места в миниПК хватит почти всегда, а вот чтобы 2280 влезло — тут должно сильно повезти. Ну и, само собой, производитель должен в разъём вывести линию PCI Express.
В данном случае решил попробовать поставить туда SSD, благо переходники в природе есть.
Сам разъём для вайфаев, вообще, может содержать в себе какие угодно методы подключения, хоть USB. Но для SSD требуется PCI Express, которого иногда может и не быть, так что все эти переходники — немножко лотерея. Но шанс выигрыша неплохой, да и цена небольшая.
Разъём зачастую подписывается как «wifi», но на деле это «m2 A+E key». Он может содержать «2 times PCIe ×1, USB 2.0, I2C, SDIO, UART, PCM and CNVi».
Разъём для SSD — это M-key, он может содержать «SATA, PCIe ×4, and SMBus».
Но «может» — не обязательно «содержит». Потому и лотерея. К примеру, вайфай последнее время часто ставят CNVi, так что линию PCI-E в разъём могут и не выводить.
Переходники бывают как просто удлинители разъёма, так и с разворотом на 180 градусов.
Прямой переходник:

У меня оказался с разворотом, потому что брался под другую материнку, куда не подошел. Но, чтобы не выкидывать, решил применить его в миниПК.
В комплекте плата переходника, упор под разные длины ссд и отвёртка с парой винтиков.

У упора два металлических штырька, которые заходят в щель на плате и не дают ему шевелиться. Окончательно же всё фиксируется уже самим ссд.
Картинки




Окончательный вид, без ссд. Если диск у вас короткий, то лишнее можно откусить или отпилить. Я просто кусачками откусывал, так как диск у меня 2230.

Пошли в миниПК. Вайфай не нужен, родной, он только лишний слот занимает.

Прицеливаемся с ссдшкой. Она 2230, по размерам как вайфай, но разъём другой.

Ставим переходник и замечаем, что при установленном ссд даже 2230 есть шансы перекрыть один из слотов 2280. Так что имеющуюся ссдшку я переставил в перекрываемый слот, чтобы потом не выкручивать 2230, когда буду ещё одну 2280 ставить.

В установленном виде. 2280 перекрыли, так что теперь без снятия 2230 кингстон мне не вынуть. Но, поскольку ему тут жить, меня это не беспокоит. Откручу, если вдруг что.

По высоте же всё получилось нормально, салазки с саташным диском проходят и не цепляются.

С программной стороны тоже никаких вопросов нет. Единственное ограничение — в разъёме только одна линия PCI Express, что ограничит производительность диска. hwinfo утверждает, что тут PCI-E 4.0, x1.

На практике, впрочем, одна линия на SSD даёт чуть меньше гигабайта в секунду. Kingston, 2280 который, сидит в слоте 3.0х4 и выдаёт примерно 3500/3000 на чтение/запись.

Да, использование достаточно скоростного диска было не оптимальное (у него заявлены скорости до пяти гигабайт на чтение). Но по мне лучше так, чем вообще никак.
Вердикт
Вполне ожидаемо работает — это всё же простой механический переходник, было бы PCI-E в разъёме. Да, теряется большая часть производительности диска, но я смотрю на это с другой стороны — у меня появляется ещё один диск вместо бесполезного вайфая.А производительности даже в пределах 10 гигабит вполне достаточно для установки ОС, всё равно это почти в два раза быстрее SATA получается.
Так что если вайфай не нужен, то вполне можно попробовать заменить его на SSD. Главное — чтобы было место для самого диска. Потому что под 2230 или 2242 места в миниПК хватит почти всегда, а вот чтобы 2280 влезло — тут должно сильно повезти. Ну и, само собой, производитель должен в разъём вывести линию PCI Express.
Самые обсуждаемые обзоры
+94 |
3210
57
|
+62 |
3538
65
|
+140 |
3822
42
|
Ну, выглядит как стёб, но я просто ох… удивился преизряднейше. Мой мир перевернулся…
В следующей серии буду вместо вайфая двухгигабитную сетевушку пытаться втыкать и смотреть, что из этого выйдет (уже на другом миниПК, не на этом).
А вот чтобы именно м2, хоть тот же саташный контроллер… Попробовать надо будет.
Но добавил ещё абзац про то, что конкретно в этих разъёмах бывает.
Так что вариаций поизвращаться выше крыши, было бы желание.
Потому зачастую только пробовать. Или спрашивать у тех, кто уже попробовал.
ТБ для дока хорош, и питание и сигнал по одному кабелю, А вот в доке какраз и диск может быть…
Но, по-моему, видел адаптеры м2-окулинк.
Но не с А+Е, а с обычного M-key 2280.

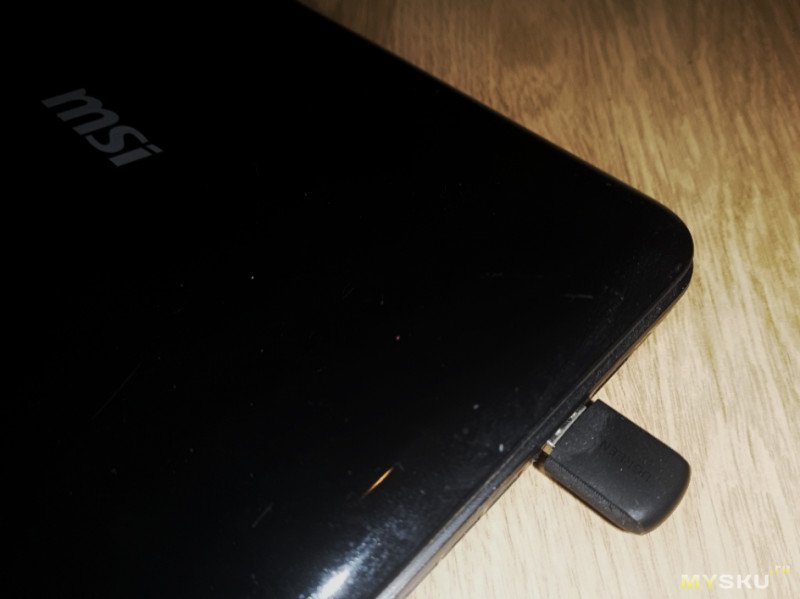

Внутренняя карта нетбука выдавала до 54 Мбит/с. С этим модулем скорость стала около 150 Мбит/с.
Теперь смотрю на обновленный ноут с надеждой, что он поможет мне избежать покупки мини-ПК. Такой формат мне кажется временным. Уже сейчас средний смартфон с Type-C безо всяких костылей и вентиляторов с ними конкурирует. Еще бы смартам повсеместный DisplayPort и вторую привычную ось для работы в док-станции. Но это пока фантазии…
Впрочем, на безрыбье можно подцепить к телефону монитор с клавиатурой и иметь хоть в каком-то виде ПК. Но именно что на безрыбье, регулярно так работать я не согласен.
А они там далеко не всегда. И уж точно их нет в вайфайном разъёме.
Потому с mSATA, скорее всего, придётся через «m2 sata контроллер» (как выше показан был) и переходник SATA-mSATA. Но это довольно габаритное решение.
Вот в такой слот и адаптер.
Но ему же mSATA диски подключать. В слоте NVMe — если там нет SATA-линий — они работать не будут.
SATA — нет.
К примеру, на многих материнках стоит два M.2 слота.
Один PCIe(NVMe), а второй — либо просто SATA, либо NVMe+SATA.
И в первом ваш переходник работать не будет — потому что он просто механически конвертирует SATA из M.2 в mSATA.
А во втором разъёме могут не работать NVMe-диски — если там только SATA разведено. Но зато будет работать ваш переходник.
если они там есть — это уже называется minipcie, а не msata.
В идеале к стационарному ПК должен идти только один кабель — питания. И всё остальное — на беспроводных интерфейсах.
Я беспроводную связь не люблю, с ней куча проблем.
Это вынужденное решение. Так что если есть возможность — всегда тяну кабель.
А свои древние кассовые аппараты по беспроводу слабо подключить? ;)
Еще 3-й монитор хотца повесить. А как, кстати, изо с ПК передать по беспроводу на хотя бы 2 Full HD монитора, и штоб не тормозило… Если нет, так и неважно уже сколько кабелей идет к стационарному ПК, и подключение проводом по любому тогда лучшее решение…
и мониторы?
Потому переносим все порты на монитор — и тогда к самому ПК у нас идёт только один кабель от монитора. :)
Само собой, имелось ввиду питание и изображение. И USB. И даже PCIe — это всё реально в один кабель thunderbolt засунуть. И всю периферию подключать в док/монитор. А к компьютеру тогда будет только один кабель идти.
А блютус пусть лучше висит на медленном usb2, чем занимает быстрый слот pci.
Потому что сейчас много производителей начали делать распаянные модули на плате. По типу cdtech row-61821ce который никаким переходником не заменить.
Ну и всё же категорично сносить Wi-fi я бы не стал. Хороший роутер с правильным расположением в квартире позволяет отказаться от проводов на большинстве устройств в доме.
Я даже стационарный комп на сетевуху AX210 с Wi-Fi6 перевёл еще пару лет назад и ниразу не было проблем.
Там было только общее описание и ощущение «должно подойти». Но материнка оказалась постарше, чем казалось.
Но вот хотя бы наличие слота надо проверять.
Если вы не требовательны к скорости и стабильности.
Просто посидеть в интернетах на стомегабитном канале вайфая хватит за глаза. Да и то, соседи засрать диапазоны могут. Был на выходных у знакомых — так там полсотни сетей в списке.
Проблема не в количестве соседей, а в том что они экономят на оборудовании.
А 2.4 прям реально забит напрочь.
WiFi 6 может работать на 2,4 и 5 ГГц
6 ГГц это Wi-Fi6e. Не так много девайсов которые его поддерживают.
PS: обзор конечно плюсанул
А беспроводные репитеры здорово скорость снижают, да ещё и в эфире дополнительно мусорят.
Я вот сейчас планирую от роутера по центру квартиры отказаться и поставить две-три точки доступа по углам.
Сделал по одной розетке, но теперь жалею, что так мало (
Скорость на максимуме и никаких проблем, мне нра )
А то вечный гимор, то телик отключается, то тырнет тормозит.
И да, спасибо за идею по замене!
был телек сяоми 55" он затрахал просто с вайфаем, постоянно при включении не видел его, надо было несколько раз вкл/выкл через меню сделать и тогда цеплялся. попытался разобраться, ничего не помогло, просверлил стену и вытащил провод, благо роутер прямо за стеной в шкафу висел.
потом поменял телек на хуавей 65", так там наоборот прикол, ethernet порт 100м. Аплинк дома тоже 100, так что пока хватает, если вдруг скорость подымут, то наоборот на вайфай придется переезжать, wifi5 в теории побольше дает
Спасибо за подарок с MuM.
В моем случае проще было купить сверло 6*150 и пройти стену из пеноблока насквозь. ну и плюс розетка RJ45 200р. Витуху и коннекторы не считаем.
Периодически смотрю на нем фильмы по dlna с 2.5" HDD подключенному в роутер, перемотка без затыков.
LG ставит гигабитные LAN в основном на топовые 8К-модели, и то ещё не на все, даже на 4К ставят 100 Мбит/с.
Ну и… Я также смотрю на LG 4K 2020гв по DLNA. И что?
Модель TV можно?
Если канал больше 100Mбит, то запусти тест скорости на TV.
Но если у вас задачи, требовательные ко времени отклика или к скорости, то через вайфай это всё уже становится очень сложно и дорого получить, в то время как кабель в несколько сотен рублей обойдётся.

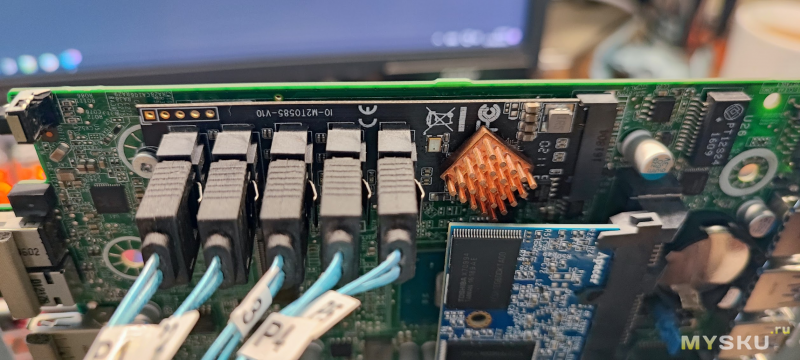

5 сата я бы не стал пихать в этот слот. Впрочем, если там только HDD, то на три одновременно работающих диска пропускной способности должно хватить. На пять — уже по очереди.
