Измеритель износа велосипедной цепи (калибр)
- Цена: 80.72 руб
- Перейти в магазин
Тот, кто катает много и кто знает о таком явлении как износ цепи, часто задается вопросом: а насколько часто нужно менять цепь?
Задавшись целью это выяснить, новичок лезет на форумы с этим вопросом и… впадает в ступор, ибо советчиков море, и кто во что горазд рекомендует «правильные» интервалы замены цепи, кассеты, системы, рамы, амортизатора и т.д.
Конечно если попадутся мудрые байкеры, они дают правильную ссылку, в котором зачастую говорится, (почти как в мантре) что длина двенадцати полных звеньев цепи в нулевом состоянии должна составлять 304,8 мм, а рекомендуемое значение износа цепи, при котором ее нужно менять, составляет столько и столько…
Одно но: для сих измерений нужен штангенциркуль, (он есть у всех?! не вижу леса рук?!), а также ещё неплохо бы снять цепь, вымыть и высушить, а немного нагрузить, чтобы заведомо исключить влияние зазоров…
(Для тех кто понимает что такое штангенциркуль, умеет управляться с ним и не ищет легких путей, в конце есть раздел и для ВАС).
Как вы уже поняли это все достаточно сложно для простого любителя периодически покататься на двух колесном друге.
Вот для них и придуман простой, дешевый и главное действенный инструмент — Измеритель износа велосипедной цепи или попросту — калибр
Данного инструмента существует большое количество модификаций, но принцип работы один — «прошел» — плохо, «не прошел»-хорошо.
Я заказал себе один из самых не дорогих. Он способен измерять износ в 0.75% (на калибре .75) и 1% (на калибре 1.0)
Спросите зачем мне такую вещь брать если я все и так знаю, все просто. Когда очередной знакомый приходит и приносит свой велосипед с жалобами на плохую работу, не нужно бежать искать штангенциркуль, а достаточно просто приложить калибр и все понять.
Габаритные размеры
И так вернемся к способу измерения.
Цепной двусторонний калибр имеет два калибровочных размера на 0.75% (на калибре .75) и 1% (на калибре 1.0)
Ставим задний упор на цепь и смотрим, как проходят стороны — 0,75% и 1%
Если ни 0.75 и 1.0 не прошли, поздравляю цепь вам еще менять рано.
Если прошел 0.75, но не прошел 1.0 пора менять цепь.
Если прошел и 1.0 то тут уже дело хуже, пора менять и цепь и скорей всего кассету (задние звёзды). Будите тянуть дальше, появятся постоянные «прокруты», связанные с прыжками цепи на кассете, ездить будет уже довольно тяжело.
Хотя если сможете то вам остался последний шаг к просветлению на пути к состоянию нирваны. :)
Вот и вся премудрость.
Всего одна железка за 80 руб. — и никаких проблем с измерением длины цепи.
Подобный инструмент просто обязан быть дома у любого добропорядочного велосипедиста.
Для тех кто не ищет легких путей, имеет штангенциркуль и умеет управляться с ним.
Штангенциркуль менее удобен чем калибр, но в умелых руках тоже сгодится.
Итак, устанавливаем на инструменте 119 мм, просовываем его в цепь внутренними губками и раздвигаем их до упора. Смотрим результат.
От 119,7 до 120,6 мм — нормальный износ, замена цепи не требуется.
От 120,6 до 120,9 мм — требуется замена цепи, возможен период приработки цепи к кассете и взаимно.
Более 120,9 мм — надо менять и цепь, и кассету.
Справедливости ради нужно привезти и размеры по методике измерения 12 полных звеньев. Считается, что измерения нужно вести по центрам осей пинов цепи, что не очень легко. Однако ничто не мешает выбрать точкой измерения боковую поверхность пина или даже звена — сильно от этого точность не пострадает.
304,8 мм — новая цепь.
304,8-306,4 мм — цепь в норме.
306,4-307,9 мм — цепь изношена, и в дальнейшем потребуется приработка новой цепи к кассете.
307,9 мм или больше — цепь изношена очень сильно, кассета и звезды системы — наверняка тоже. Рекомендуется минимум замена цепи и кассеты. Обычно износ звезд системы неравномерен — наиболее подвержена ему вторая (средняя) звезда, меньше — третья. Поэтому можно обойтись заменой только их. А вообще, для определения износа звезд существует отдельная методика, но это — тема не менее отдельной беседы, но когда она состоится — не знаю. О том же, каков механизм собственно износа цепи — постараюсь рассказать в ближайшее время.
Задавшись целью это выяснить, новичок лезет на форумы с этим вопросом и… впадает в ступор, ибо советчиков море, и кто во что горазд рекомендует «правильные» интервалы замены цепи, кассеты, системы, рамы, амортизатора и т.д.
Конечно если попадутся мудрые байкеры, они дают правильную ссылку, в котором зачастую говорится, (почти как в мантре) что длина двенадцати полных звеньев цепи в нулевом состоянии должна составлять 304,8 мм, а рекомендуемое значение износа цепи, при котором ее нужно менять, составляет столько и столько…
Одно но: для сих измерений нужен штангенциркуль, (он есть у всех?! не вижу леса рук?!), а также ещё неплохо бы снять цепь, вымыть и высушить, а немного нагрузить, чтобы заведомо исключить влияние зазоров…
(Для тех кто понимает что такое штангенциркуль, умеет управляться с ним и не ищет легких путей, в конце есть раздел и для ВАС).
Как вы уже поняли это все достаточно сложно для простого любителя периодически покататься на двух колесном друге.
Вот для них и придуман простой, дешевый и главное действенный инструмент — Измеритель износа велосипедной цепи или попросту — калибр
Данного инструмента существует большое количество модификаций, но принцип работы один — «прошел» — плохо, «не прошел»-хорошо.
Я заказал себе один из самых не дорогих. Он способен измерять износ в 0.75% (на калибре .75) и 1% (на калибре 1.0)
Спросите зачем мне такую вещь брать если я все и так знаю, все просто. Когда очередной знакомый приходит и приносит свой велосипед с жалобами на плохую работу, не нужно бежать искать штангенциркуль, а достаточно просто приложить калибр и все понять.
Габаритные размеры
И так вернемся к способу измерения.
Цепной двусторонний калибр имеет два калибровочных размера на 0.75% (на калибре .75) и 1% (на калибре 1.0)
Ставим задний упор на цепь и смотрим, как проходят стороны — 0,75% и 1%
Если ни 0.75 и 1.0 не прошли, поздравляю цепь вам еще менять рано.
Если прошел 0.75, но не прошел 1.0 пора менять цепь.
Если прошел и 1.0 то тут уже дело хуже, пора менять и цепь и скорей всего кассету (задние звёзды). Будите тянуть дальше, появятся постоянные «прокруты», связанные с прыжками цепи на кассете, ездить будет уже довольно тяжело.
Хотя если сможете то вам остался последний шаг к просветлению на пути к состоянию нирваны. :)
Вот и вся премудрость.
Всего одна железка за 80 руб. — и никаких проблем с измерением длины цепи.
Подобный инструмент просто обязан быть дома у любого добропорядочного велосипедиста.
Для тех кто не ищет легких путей, имеет штангенциркуль и умеет управляться с ним.
Штангенциркуль менее удобен чем калибр, но в умелых руках тоже сгодится.
Итак, устанавливаем на инструменте 119 мм, просовываем его в цепь внутренними губками и раздвигаем их до упора. Смотрим результат.
От 119,7 до 120,6 мм — нормальный износ, замена цепи не требуется.
От 120,6 до 120,9 мм — требуется замена цепи, возможен период приработки цепи к кассете и взаимно.
Более 120,9 мм — надо менять и цепь, и кассету.
Справедливости ради нужно привезти и размеры по методике измерения 12 полных звеньев. Считается, что измерения нужно вести по центрам осей пинов цепи, что не очень легко. Однако ничто не мешает выбрать точкой измерения боковую поверхность пина или даже звена — сильно от этого точность не пострадает.
304,8 мм — новая цепь.
304,8-306,4 мм — цепь в норме.
306,4-307,9 мм — цепь изношена, и в дальнейшем потребуется приработка новой цепи к кассете.
307,9 мм или больше — цепь изношена очень сильно, кассета и звезды системы — наверняка тоже. Рекомендуется минимум замена цепи и кассеты. Обычно износ звезд системы неравномерен — наиболее подвержена ему вторая (средняя) звезда, меньше — третья. Поэтому можно обойтись заменой только их. А вообще, для определения износа звезд существует отдельная методика, но это — тема не менее отдельной беседы, но когда она состоится — не знаю. О том же, каков механизм собственно износа цепи — постараюсь рассказать в ближайшее время.
Самые обсуждаемые обзоры
| +64 |
2818
115
|
| +49 |
3105
64
|
| +26 |
1933
31
|
| +49 |
1830
34
|
Наверно, стоит сразу дополнить измерение этих-же цифр и на subj (железке за 80 рублей )).

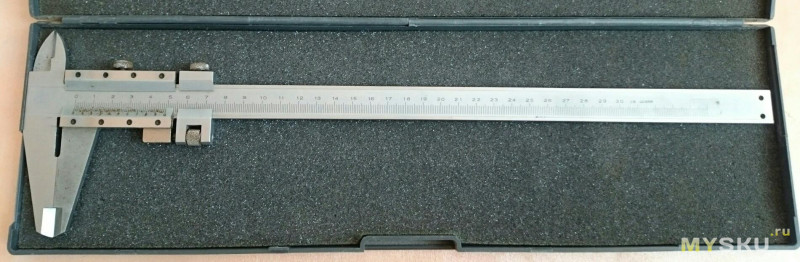

(гусары, молчать!)измеряете штангенциркулем?! А можно на него посмотреть? :) Так, поржать…Линейки, значит, уже недостаточно…
