MICROMAKE D1 или как Я 3D принтер купил :) Часть 1-ая [ОБНОВЛЕНО НА 13.04.2016]

[ОБЗОР ОБНОВЛЕН! В САМОМ КОНЦЕ НАПИСАНО ЧТО ИМЕННО ИСПРАВЛЕНО]

Всем привет! C вами я – Евгений, и это мой 2-ой обзор товара на сайте mySKU.ru, поэтому строго не судим. :)
Надеюсь тем, кто интересуется 3D печатью, будет интересен обзор данного принтера. Обзоров на него вообще нигде нет, так сказать ЕКСКЛЮЗИВ ;D

ВВЕДЕНИЕ

Про 3D принтеры я узнал очень давно, когда люди начали повторять проекты RepRap'а и делать самодельные принтеры. Увидел я впервые это на Хабрахабр, и мне казалось, что это — что-то не достижимое, сложное и очень дорогое. Затем я нашел проект «PCB Plotter», и, со временем, автор канала выложил видео, где все главные части плоттера напечатаны на 3D принтере. Захотелось повторить (ну классно выглядит же!). И тут я случайно наткнулся на интересную статью — подросток собрал себе принтер H-Bot конструкции, и естественно я написал ему. Спросил – «может ли он напечатать запчасти». На что он ответил — «нет». Дал контакт Саши Линуксбашева, который занимается печатью на заказ. Те, кто занимаются 3D печатью, знают его :)
Сказал, что 2 тысячи рублей будут стоить напечатанные детали для плоттера, а пластиковые детали для самостоятельной сборки принтера — всего 1800 рублей.
Я благополучно забыл про эту идею на год, но затем за 4 месяца до моего дня рождения, задумался: «Чего ж купить полезного себе на 17-ти летие?». Паяльную станцию купил, инструменты купил, что же еще мне нужно для счастья?
Тут меня просто осенило! Точно! 3D принтер себе куплю! Буду печатать корпуса для поделок ;)
Благо они стали дешевле и много обзоров, на них. Тут нарисовался очень сложный выбор — купить Prusa i3 или Delta(Kossel)? Но что то забегаю я вперед.
На сайте 3DToday увидел в объявлениях очень классный принтер. Вы только посмотрите на качество печати!
Но, к сожалению, его продавали за 44000 рублей, и я понимал, что цена очень завышена.
Давай искать — как же называется этот принтер. И нашел!
Назывался он MICROMAKE D1. У меня был доступ к TaoBao, и я сравнил цены с Aliexpress. Недолго думая, я заказал его с напрямую с Китая.
Почему я решил так сделать? На Али были отзывы типа — все детали от принтера напечатаны на другом принтере. Да и продавцы были не официальные, а на Таобао он продавался официально. Так еще и с литыми пластиковыми деталями.
После нескольких недель ожидания, я получил его.

ВЫБИРАЕМ ПРИНТЕР

Так получилось, что хотелось принтер, чтобы сразу — собрал и он печатает.

Поэтому я стал выбирать принтер, исходя из его конструкции. Как я уже написал – выбор пал либо на Prusa i3, либо на Delta.
Так давайте разберемся — почему я выбрал именно Delta.

Китайцы довольно хорошо наладили производство клонов Prusa i3 из оргстекла. Довольно качественные клоны, которые даже очень хорошо печатают, если настроить. Я решил сравнить, что же будет лучше. И теперь данный список перед вами.

ПЛЮСЫ ДЕЛЬТЫ:

1. Имеем Prusa i3 из оргстекла. Всё это конечно хорошо. Но оргстекло — вещь хрупкая. При сборке чуть-чуть перетянули болт. Оргстекло трескается, да и, со временем, вокруг болтов появляются трещины.

Идем дальше.

2. У Прюши стол движется, а у дельты – нет. Следовательно, у детали меньше шансов отклеится при больших скоростях. +1
3. Прюша сделана на направляющих валах. Которые довольно просто погнуть при доставке, учитывая, что почти всегда они не каленные.
А на дельте у нас 3 выбора:
I. Фторопластовые каретки -1
II. Линейные направляющие +1
III. На рельсах HIWIN MGN12H (я выбрал именно эту версию) +2
4. Скорость печати.
Я рассуждал так — если мы Прюшу разгоним до скорости 300мм/сек (наглядно это можно увидеть здесь — вот это видео), мало того, что очень большая тряска, так, учитывая что прюша из оргстекла, у нас она возможно просто развалится :(
С дельтой такого не случится. заранее скажу что проверял. А есть ведь еще быстрее. +1
5. Прюше нужны нормальные валы, если нет — «привет вобблинг». +1
6. У дельты присутствует автокалибровка стола, постоянно подкручивать болты не понадобится. +1

МИНУСЫ:

1. Слишком мало людей пользуется дельта принтерами, поэтому -1
Зато инструкций про Прюшу хоть лопатой не греби, но опять же, если инфы мало — значит все настраивается и почти ничего не ломается. Либо у кого то руки кривые ;) -1
2. Область печати. Да, согласен, что у Прюши больше, но мы можем компенсировать это, расположив деталь по вертикали. 0
3. Вроде как сложная настройка, но проблем пока не имею, поэтому — 0

Что же получается? В немного шуточном сравнении — Дельта принтер заработал 13 балов,
а Прюша по моему мнению зарабатывает 2 бала.
Но в каждой шутке доля правды ;)

ЦЕНЫ НА МОМЕНТ ПОКУПКИ БЫЛИ ОДИНАКОВЫМИ, НО ОБ ЭТОМ ПОЗЖЕ!

ПРИНЦИП РАБОТЫ DELTA ПРИНТЕРА

Взял всю инфу отсюда, но решил, что если все собрать здесь — будет очень даже неплохо.
P.S подправил статью, ибо ошибок было много.

А что такое дельта-робот?
Это вот такие вот веселые сортировщики ;)
Можно посмотреть еще кучу примеров. ТЫК
А почему принтер называется дельтой, описано далее.

Кратко о кинематике: головка (сопло :) ) перемещается по схеме дельта-робота, платформа неподвижна.

Сам по себе принтер, в котором рабочий стол неподвижен, не может по умолчанию называться Дельта-принтером, т.к. его экструдер может иметь привод от трех двигателей, расположенных перпендикулярно друг другу в каждой из плоскостей — X, Y и Z.

Но только в конструкции Дельта-принтера это перемещение реализуется по кинематической схеме дельта-робота, с помощью параллельно установленных по окружности приводов.

Одним из факторов, снижающих интерес такой кинематической схеме, может быть и его весьма небольшая область печати, ограниченная тремя пересекающимися полуокружностями.



В добавок ко всему, все Дельта-принтеры имеют довольно высокий каркас, из-за наличия длинных рычагов, которые требуют большого свободного хода.

Тем не менее, у данного класса аппаратов есть и свои неоспоримые преимущества. Это, прежде всего, скорость работы и точность позиционирования при несравнимо меньших энергетических затратах, требующихся для перемещения печатающей головки.
Сюда же можно отнести и высокую область печати по вертикали.

ОПИСАНИЕ ПРИНТЕРА

Тип: Delta Printer
Технология печати: FDM
32-битная электроника(вроде как :D)
LCD экран
Печать с USB либо с SD-card
Подогреваемый стол (опционально, покупается отдельно)
2 блока питания (при наличии подогреваемого стола, на самом деле, старый БП просто лежит, и все питание происходит по средствам одного блока питания).
Материал, который используется для печати моделей: ABS, PLA, HIPS, FLEX
Диаметр пластика: 1.75 мм
Размер рабочего пространства: D 180 (диаметр) мм х H 350 мм (высота)
Толщина печатаемого слоя: 0,05-0,4 мм
Габариты: 300 мм (ширина) х 300 мм (глубина) х 680 мм (высота)
Вес: 8 кг

ПОКУПКА И ДОСТАВКА ПРИНТЕРА

Как я и говорил, купил принтер у официального производителя. Доставил он его быстро. Доставка по Китаю заняла около 7 дней.

ПРО ЦЕНЫ

Так получилось, что купил я принтер в тот момент, когда юань полез вверх. Это было намного раньше моего день рождения.
На тот момент на Алиэкспресс данный принтер стоил около 21-23 тысяч рублей, но сейчас стоит он там намного дороже.



Покупал 15.01.2015:
Принтер, комплектация 3-тья — (Линейные направляющие, принтер в полностью разобранном виде) — ¥1399
Катушка PLA пластика — (всего взял 3шт, почему именно три, написано выше) — ¥229
Скотч для печати — ¥49
Доставка — ¥50
+ комиссия пару юаней, ибо оплачивал с Vis'ы
ИТОГ: ¥1732,90 в том числе доставка ¥50

ПРОЦЕСС СБОРКИ

Не вижу смысла расписывать здесь по шагам всю сборку.

1.Потому что сборка полностью доступна в YouTube, хоть там и говорит китаец. Но я ведь принтер собрал!
2.На момент написания статьи уже залиты новые видео о том, как собрать принтер. Мало того, что они более качественные, так там есть еще и английские субтитры.
3.Принтер доступен в собранном виде, но об этом, опять же, чуть позже.
4.В конце статьи — видео о том, как мы собирали это чудо-юдо.

Открыв видео на ПК, мы приступили к сборке.

Весь процесс занял 4 часа на сборку основных частей и где-то 3-4 часа до первой печати, ибо долго не могли разобраться с калибровкой, а оказалось не правильно прикрутили хотэнд.

Я понял это спустя неделю, неделю Карл!

КАК НА НЁМ ПЕЧАТАТЬ

В комплекте идет провод, который нужно подключить к ПК ;D
Ладно, шутка. А может и не шутка.
Пишем продавцу, и он нам кидает ссылку на Baidu, где мы можем скачать все необходимое для принтера. Сразу скажу, там есть вообще все — начиная от видео по сборке принтера, до файлов STL, из которых принтер собран. Так же написано как подменить драйвера на ПК, если у нас клон ардуины. Но мне ничего устанавливать не пришлось, т.к в Cura все есть, даже драйвера от ардуины.
Если ваша плата оригинальная, то и никакие танцы с бубном не нужны. Вставили в USB — подключились, калибруем, печатаем.
Так же данный принтер раньше поставлялся только на RAMPS'ах версии 1.4 и при желании перевести принтер на другую плату — не составит труда, т.к все исходники так же присутствуют.
Для работы с принтером нужна только CURA. Она модифицирована. Там даже есть русский язык! Но дополнение (расширение) о настройке принтера на английском. Вы спросите: «А есть ли поддержка MAC OS?». Да, есть. Попросил у продовца, (т.к есть и Win и Mac OS дома) и 16 марта она появилась :).
Можно и обычную поставить на Mac, но тогда не будет модуля для настройки принтера.
В общем, все собрано в одном месте и разбито по папкам. При желании можно и поглазеть.

ПОДГОТОВКА К ПЕРВОЙ ПЕЧАТИ

Как я сказал выше, никаких танцев с бубном, устанавливаем Cura, подключаем принтер, запускаем калибровку, затем печать.

ПЕРВАЯ ПЕЧАТЬ

ИТОГ

В целом, я полностью доволен принтером и могу с уверенностью сказать, что печатает после сборки сразу (главное правильно собрать, а не как я).
Это промежуточный обзор, и перед тем как его оценить, советую посмотреть видео. Сразу будет понятно почему так мало фото. Обещаю исправить этот недочет во 2-ой части.

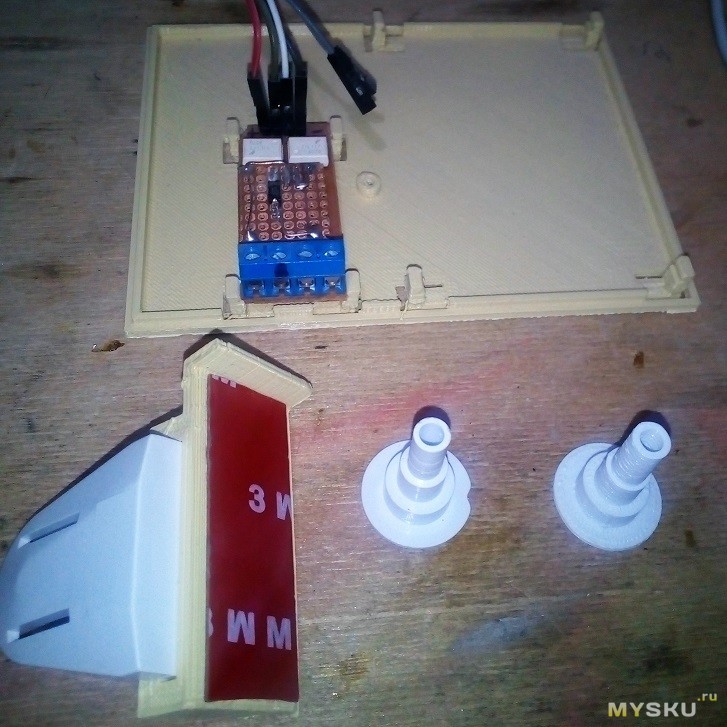

Теперь у меня есть устройство, что бы довольно быстро изготавливать прототипы

ВИДЕО ПО СБОРКЕ И НАСТРОЙКЕ ПРИНТЕРА

Прямая ссылка на видео — www.youtube.com/watch?v=BlssXpcMKPY















Если вам понравился обзор — ставим большой палец вверх ;)
На все вопросы с удовольствием отвечу в комментариях, но, чтобы не запутаться, перед тем как писать вопрос, перечитайте коментарии, вдруг уже ответил.
P.S. Обзор писался не один день, но я мог допустить ошибки. Пишите, поправлю.
PP.S ОПАСАЙТЕСЬ КОПИЙ ЭТОГО ПРИНТЕРА! (з.ы например K800, картинки одинаковые, а на деле все пластиковые детали не литые и запчасти фиг знает откуда)
