Транзисторы AO3400 и ремонт зарядного устройства
- Цена: $1.25 +$0.56 доставка
- Перейти в магазин
Одним прекрасным утром я обнаружил, что зарядка Liitokala Lii-PL4 успешно зарядила пустой слот и радостно рапортует об этом всеми светодиодами. Поиски привели к пробитому транзистору с маркировкой 00A8C. Судя по всему это SI2300
Я недавно купил SI2306, но после этого заказал еще и 3400 — у них заявлена работа от низких напряжений затвора, как и у 2300
Выглядят так:
Продавец — жмот, в ленте 99 штук вместо 100
Даташит на 3400
Обещают:
VDS= 20V
RDS(ON), Vgs@ 4.5V, Ids@ 3.0A <70mΩ
RDS(ON), Vgs@ 2.5V, Ids@ 2.0A <80mΩ
Емкость затвора 340pF

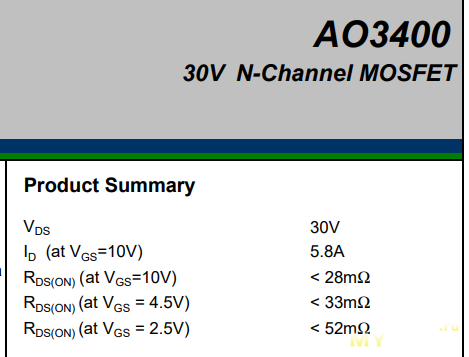

VDS 30V
ID (at VGS=10V) 5.8A
RDS(ON) (at VGS=10V) < 28mΩ
RDS(ON) (at VGS = 4.5V) < 33mΩ
RDS(ON) (at VGS = 2.5V) < 52mΩ
Имеем:
По параметрам похуже чем предыдущие,но даташиту в целом соответствуют и при низких напряжениях открываются. (впрочем, 2306 тоже, как оказалось, открываются полутора вольтами...). Но сопротивление открытого канала в 2 раза выше даташитного. Странно, не пойму откуда я скопировал данные изначально.
Дальше всё просто — запаиваем на место и радуемся тому что зарядное снова работает
PS: выяснился странный факт: при попытке перемерять параметры 2306 — они стали почему-то хуже чем прошлый раз. что пошло не так — неясно, и тогда и сейчас перепроверял по нескольку раз и по нескольку транзисторов. параметры пары транзисторов были очень близки и тогда и сейчас, но значения заметно изменились. хотя все условия вроде бы те же.
Я недавно купил SI2306, но после этого заказал еще и 3400 — у них заявлена работа от низких напряжений затвора, как и у 2300
Выглядят так:
Продавец — жмот, в ленте 99 штук вместо 100Даташит на 3400
Обещают:
RDS(ON), Vgs@ 4.5V, Ids@ 3.0A <70mΩ
RDS(ON), Vgs@ 2.5V, Ids@ 2.0A <80mΩ
Емкость затвора 340pF
VDS 30V
ID (at VGS=10V) 5.8A
RDS(ON) (at VGS=10V) < 28mΩ
RDS(ON) (at VGS = 4.5V) < 33mΩ
RDS(ON) (at VGS = 2.5V) < 52mΩ
Имеем:
По параметрам похуже чем предыдущие,
Дальше всё просто — запаиваем на место и радуемся тому что зарядное снова работает
PS: выяснился странный факт: при попытке перемерять параметры 2306 — они стали почему-то хуже чем прошлый раз. что пошло не так — неясно, и тогда и сейчас перепроверял по нескольку раз и по нескольку транзисторов. параметры пары транзисторов были очень близки и тогда и сейчас, но значения заметно изменились. хотя все условия вроде бы те же.
