MiniX — Одноплатный компьютер, или как китайцы готовили малиновый пирог

На этот раз я расскажу о китайской альтернативе Raspberry Pi — одноплатном компьютере на процессоре Allwinner A10 с HDMI выходом для подключения к телевизору.

Сегодня в меню:

• Процессор: Allwinner A10 1Ghz + GPU: Mali400
• ОС: Android ICS, Ubuntu, Puppi linux, Fedora
• USB Host(поддержка клавиатур, мышек, камер, сетевых карт)
• Память: 512 оперативной, 4Гб пользовательской
• Пульт ДУ
• WiFi 802.11n
• HDMI+Композитный выход(для старых телевизоров)

Под катом 11 вариантов применения, разборка, установка Linux и обновление Android, тесты и ссылки

Что это и зачем это надо?

Это одноплатный компьютер с процессором, который часто используется в планшетах. В данном случае, у него нет экрана, вместо этого он подключается к телевизору, а управляется мышкой и клавиатурой. Или удаленно, через VNC или SSH

11 Вариантов применения:

1) Для добавления к телевизору возможности посмотреть ролики на Ютубе и полазить по интернету(ака SmartTV)
2) Мини-медиа плеер, для просмотра фильмов(даже в HD) c жесткого диска, локальной сети или интернет телевидения(ivi.ru, kaban.tv и тд.) или IPTV
3) Мини-компьютер, который не требует вентилятора, не занимает места на столе, не хватает вирусы и достаточен для контактика, меирушечки и ливжурнальчика. А если руки прямые, то можно засунуть в клавиатуру ;-)
4) Видеотелефон. Подключаем к монитору или телевизору, + камера с микрофоном, aka Logitech TV Cam HD
5) Микросервер. Полноценный линукс, нет движущихся частей, питается от 5 вольт.
6) Торрентакачалка, которая не шумит ночью. Приложения — tTorrent, aTorrent
7) Мини-видео приставка. Дети будет счастливы от игрушек на большой плазме.
8) Делаем из телевизора огромную фоторамку! Или видео-панель.
9) WiFi<->3G роутер.
10) Мультимедийная система в машину(использовать AV выход для подключения мини-телевизора)
11) Начинка терминала. Пишем оболочку, или просто программу(ее тоже можно становить в качестве лаунчера), подключаем к монитору и в корпус.

Бонус:
12) Запустить что-нибудь ресурсоемкое и использовать в качестве подогревающей подставки под кружку:

Упаковка и комплектация

Девайс упакован вот в такую коробку

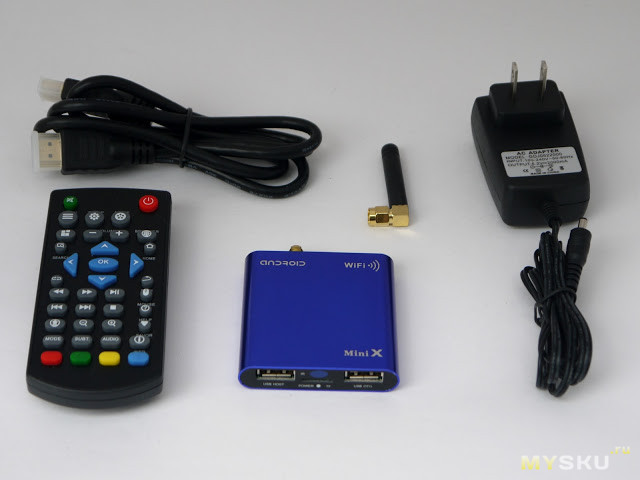

Комплектация:

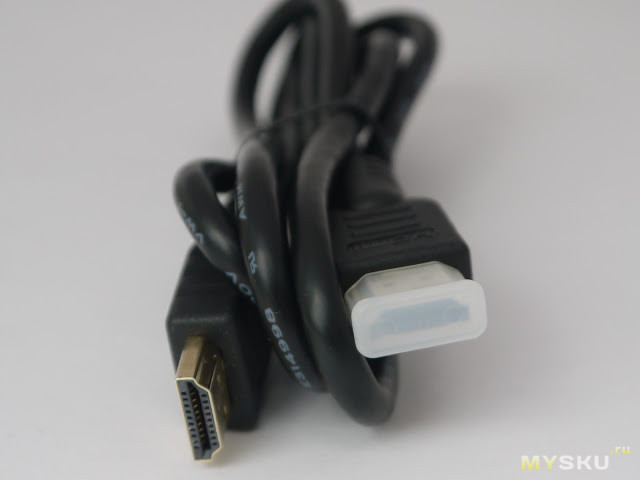

HDMI-кабель(с колпачками на концах, один я снял):

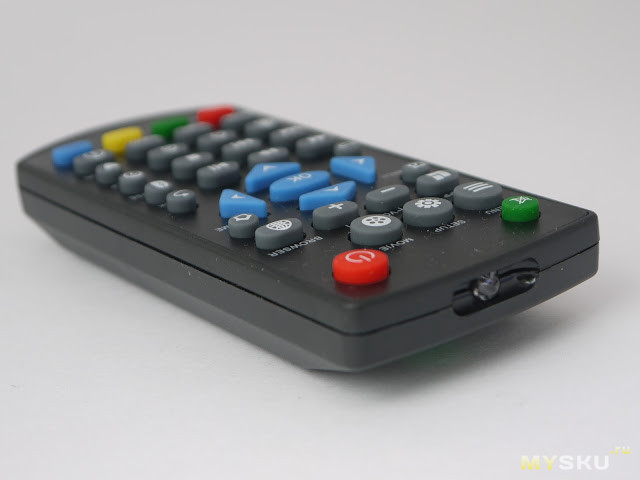

Пульт:

Даже с батарейками:

Маленькая Wifi-антенна(разъем стандартный, можно заменить на полноразмерную):

Блок питания на 2 ампера и 5 вольт:

С нестандартным разъемом(впрочем, можно оторвать провод от бп и обжать его в USB):

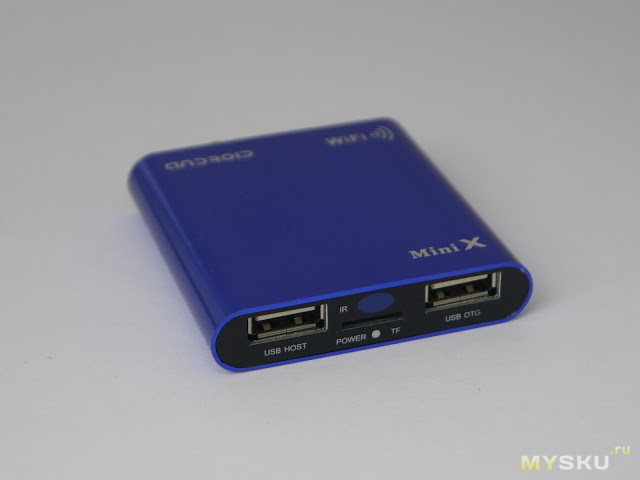

Сам комп:

Упаковка и комплектация на: 8 баллов из 10
Хорошо упаковано, есть пульт и HDMI-кабель.

Внешний вид

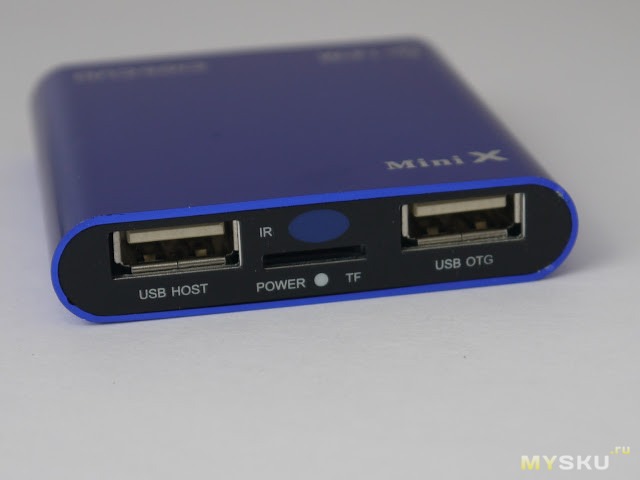

Спереди. Два разъема USB — полноценный HOST и OTG. Последний в линуксе не работает. Окошко приемника пульта, слот для карты памяти, индикатор работы(при загрузке горит красным, при работе — синим):

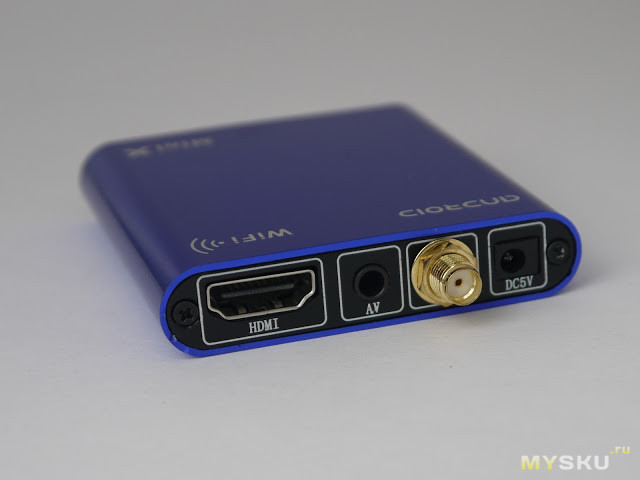

Сзади. HDMI-разъем, Composite Video, Wifi, питание:

Корпус из анодированного алюминия, толстый и прочный:

Со вставленной антенной:

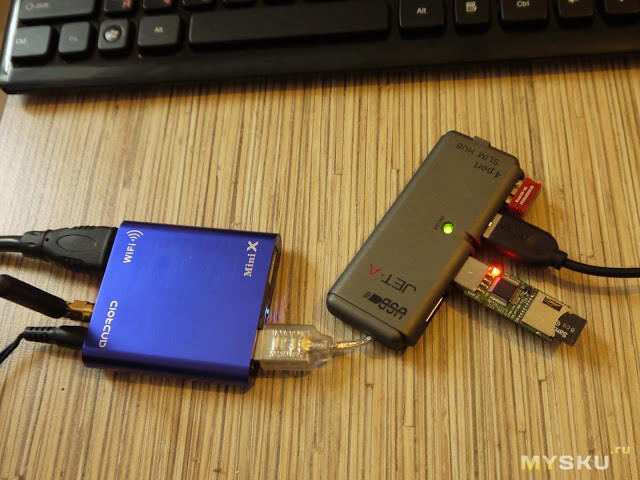

В естественной среде обитания работе(подключен к телевизору, в хабе флешка, клавиатура и мышка):

Внешний вид на: 8 баллов из 10
Ну нравятся мне алюминиевые корпуса: хорошо выглядит, не ломается, хорошо охлаждает.

Внутренности, хаки и моды

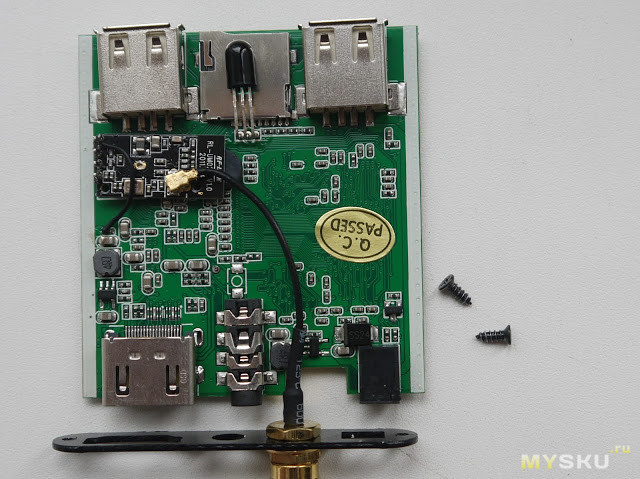

Разобрать проще простого — откручиваем два винта на задней панели, и вытаскиваем плату с задней стенкой:

Антенна отключается:

Процессор:


Изначально AllWinner A10 работает на частоте 1008Mhz, теоретически возможный максимум — 1488Mhz(именно это любят писать в описании разные не особо честные продавцы). Программа AnTuTu CPU Master, может как понижать, так и повышать частоту. Если с понижением все отлично — можно устанавливать разные режимы управления частотой(ondemand, conservative, performance, powersave — линуксоиды меня поймут) и частоты, вплоть до 60Mhz, что может быть нужным, если надо добиться длительной работы от аккумулятора, то в разгоном не все гладко.

Максимум, чего мне удалось добиться — стабильной работы на 1152Mhz, правда для этого пришлось вытащить плату из корпуса и поставить на проц небольшой радиатор. На 1200Mhz и выше не работает, просто перезагружается и все. А жаль :(

Композитный(аналоговый) видео-выход для старых телевизоров(желтый тюльпан).

Хоть в девайсе и есть композитный выход, никто не знает(даже производители, см. оффорум), где взять кабель для такого разьема(он длинней, чем стандартный джек 3.5). Более того, мне даже не получилось найти распиновку. Ну, где наша не пропадала — Покурил даташит на процессор, провел реверс-инжиниринг платы, и поставил принципиальную схему… Шучу, конечно. Я просто взял провод с тюльпаном на обратном конце и потыкал во все контакты разъема по очереди. Землю было найти просто — она одна на всей плате, в том числе и на HDMI разъеме. Контакт, который звонится накоротко с корпусом разьема — тот и земля. А остальные — видео и два канала аудио. Вот:


И обладать хотя бы начальными навыками пайки:


Желтый провод — видео, белый — звук. Оплетка подключается к земле(GND на распиновке).
В настройках(Экран — Display output mode) выбирается PAL или NTSC:

Ползунком Screen Trimmer можно немного увеличить или уменьшить размер картинки, если она не влезает в экран:

Внутренности на: 8 баллов из 10
Самая главная отличительная черта от MK802 — композитный выход. Да, чтоб его включить, придется помахать паяльником, но ничего сложного нет — подойдет даже ЭПСН-50 :)

Характеристики, работа.

Android бегает достаточно шустро, хоть и показывает не самый лучший результат в тестах:

Правда, если в фоне обновляются программы — система становится несколько задумчивой. Так же, у меня двигалась мышка рывками, если вставлена в OTG-порт.

С MxPlayer фильмы 720p и 1080p в mkv работают без тормозов.

Корпус греется довольно сильно — до состояния «очень горячо держать в руках». Вообще, нагрев корпуса — это скорее плюс. На первую версию MK802 были жалобы, что при высоких нагрузках из-за плохого теплоотвода он зависал — корпус-то пластиковый. Тут таких проблем не будет — цельный алюминиевый корпус, который в нижней части плотно соприкасается с самим процессором. Если кто хочет, может добавить туда термопасты, для лучшего контакта. Но у меня за неделю весьма плотного тестирования, девайс ни разу не завис и не вырубился.

Flash и YouTube работают(да, это фотка телевизора):


Игрушки тоже работают. Единственное проблема — нет мультитача(только один курсор мыши. При подключении второй — они тянут один курсор в разные стороны)), и датчиков положения. А значит, можно играть только в те игры, в которых возможно управлять клавиатурой и мышкой.

Злые птицы не тормозят, немного непривычно играть в них на телевизоре и мышкой.

Фотки смотрятся непривычно быстро — виндовый просмотровщик на 7-метровых jpg задумывается, а QPic их листает одну за другой, даже не прожевывая.

Скайп работает с подключенной камерой. Правда, необходимо подключить либо внешнюю звуковую карту(для микрофона, например такую), или купить камеру с микрофоном.

Внешний жесткий диск работает. 2.5 даже запускается, не требуя внешнего БП. Для больших жестких само-собой, придется использовать кейс с блоком питания.

USB-Lan тоже работает, в системе есть поддержка Ethernet:

и даже PPPOE:

Характеристики на: 8 баллов из 10
Новый процессор позволяет работать комфортно, что в андроиде, что в линуксе.

ПО на: 8 баллов из 10
На самом деле, очень круто — и ICS работает, и Linux запускается, и даже работает приемлемо.

Резюме:

Офигенно. Нет, я действительно до сих не могу осознать, как этот маленький комп может работать сравнимо с топовыми компами пятилетней давности, потребляя меньше 10W, и занимая обьем, сравнимый с флешкой. Ну ладно, это лирика. Я же не пытаюсь осмыслить 4-ядерный процессор в телефоне, правда? (:

А если серьезно — очень интересный почти-полноценный компьютер, способный выполнять много задач. Достойная китайская альтернатива Pasberry Pi, за исключением одного — нет управляемых выходов. Но и эту проблему можно решить за $4.30 ;-) Зато есть нормальный корпус.
