Современный миниатюрный ПК на чипе Intel N100 с потреблением в 15 Вт., который прошивается с пол пинка из Windows 11 в актуальный Synology DSM 7.2, с автоматической выгрузкой фото из телефона, резервным копированием с облачных дисков, с подключением IP камер и распознаванием лиц. Весь этот функционал в небольшой коробочке. Интересно? Прошу под кат!
Зачем купил? Идея пощупать маленькие энерго-эффективные коробочки на Intel N100 долго не давала мне покоя. Однако, высокая цена и отсутствие внятной гарантии долго не давали никакого шанса внутренней жабе. Все изменилось с начала года — в синем маркетплейсе стали появляться варианты миников с гарантией в год. Зная политику Ozon, жаба была задвинута в угол, миник заказан. 2 недели ожидания и невзрачный серый пакет у меня на столе. Пакет в мусорке, а внутри объемная черная коробка. Немного недоумения вызвала коробка без указания модели и характеристик. Такое характерно на ОЕМ производства:


Все характеристики устройства можно уложить в один скриншот:
Раскрыв коробку, потребителя встречает стандартный комплект для устройство такого класса: это само устройство, HDMI кабель неизвестной спецификации, патч-корд черного цвета (также непонятной категории), блок питания, а также крепеж для возможности установки на заднюю часть VESA крепления:


Передняя часть устройства представляет собой кнопку включения с диодом, 2-мя портами USB 3.0. Торцевая часть устройства содержит в себе порт Kensington Lock (позволяющий закрепить устройство от кражи), 2 порта HDMI, вывод 3.5 mini-Jack, гигабитный lan порт, а также 1 порт USB 3.0 и 1 порт USB 2.0. Задняя крышка закреплена на 4 винтиках и содержит 2 ответных части для крепления к задней планке VESA крепления:


Для изучения внутренностей вооружимся битой PH0 и открутим 4 винта:

При открученных винтах стоит аккуратно поддеть крышку, стараясь потянуть ее наверх, не прикладывая усилий к боковым стенкам, чтобы не сорвать пластиковые защелки. Пластик вторичной переработки крайне хрупкий и его легко сломать:

Богатый внутренний мир представляет собой перевернутую плату с впаянным чипом, повёрнутую вверх ногами. Плата качественно сделанная и отмытая от флюса (хотя такое в бытовых устройствах встречается достаточно редко):


Вытащить плату целиком оказалось непосильной задачей — кнопка включения с диодом является несъемной и вытащить ее без вандализма самой кнопки или верхней части устройства не представляется возможным. Это накладывает определенные ограничения на обслуживание устройства, которые всплывут спустя пару лет работы. Сверху находится небольшая теплоотводящая пластина (просветил через отверстия воздушной решетки) и вентилятор. Внутри установлен SATA M.2 диск объемом 512 Гб., а также оперативная память на 16 Гб. на ячейках Micron D9TZX:


После изучения кишок, подключим компьютер к мониторам и посмотрим, что предлагает в варианте поставки из коробки сумрачный китайский гений. А предлагает он Windows 11 в редакции Pro, версии 24H2:
Прогоним несколько синтетических тестов, для понимания, что может этот малыш и с чем его корректно сравнивать. Для начала возьмем тест архивации 7zip, это наиболее релевантная задача к обычному пользовательскому опыту:

В тесте Antutu миник выбил 310161 попугаев, при этом обеспечивая постоянную долбежку процессора в 100%. 4 ядра успешно забустились до 3200 с родных стоковых 800 мГц:

Но 310161 попугай — это много или мало? Для сравнения, Xeon выбивает 649533 в смешанном тесте:
Но нужно понимать, что Xeon хорошо работает с распределенными вычислениями и очень энерго затратен в бюджетных сборках.
Перейдем к следующему тесту — Cinebench, чтобы оценить графическую подсистему:


Долгие 15 минут мучался процессор, вырисовывая комнату. В одноядерном режиме процессор можно похвастаться обходом AMD Ryzen Threadripper 1950X (но вы ведь помните, что это камень из далекого 2017 года?), в многоядерном режиме мы ощутимо где-то на дне (со дна постучали). Это автоматически ставит крест на всех современных играх, но в игры 2019 года вполне будут запускаться.
Запустим CPU-Z. Для референса во встроенном бенчмарке был выбран i5-7600K (также из 2017 года), который показал отставание на более чем 30%:

CrystalMark, CrystalDiskMark, CrystalDiskInfo не открыли ничего нового — абсолютно классические скорости для китайских накопителей:


GeekBench (он тоже есть под Windows):

Браузерные тесты:


Passmark:

OCCT:
Классическая оценка производительности из старого семейства Windows:
Как видно из тестов — это устройство не предназначено для гейминга, его удел офисная рутина, YouTube, а также ворочание тяжелых рипов через MPC-HC. Тесты, тестами, за 5 дней использования в режиме основного ПК (Cisco Anyconnect, MS Outlook, 20 браузерных вкладок, Visio) оставили крайне положительные впечатления. Но раскрыть его истинное предназначение поможет установка Xpenology. Вы наверняка зададитесь вопросом — зачем Xpenology на одно дисковом ПК? Затем, что здесь под капотом еще 1 слот под M.2 диск, а для бытовых нужд этого достаточно. Ну и надо признать должное — устройства с достаточным количеством SATA будут сразу дороже примерно вполовину (от 15000 руб.). Если на данном этапе ложные ожидания отброшены, то перейдем к следующему этапу. Для него нам понадобится хорошая флешка. Я буду использовать Kingston Datatraveler 3.0, вы можете использовать любую с интерфейсом выше USB 3.0 и (желательно) с металлическим корпусом, поскольку флешка в момент сборки загрузчика будет очень сильно греться. Также нужно будет скачать загрузчик Arc Loader. Крайняя версия на момент написания обзора — 2.0.1 (скачать), а также софт для записи образа на флешку — BalenaEtcher (скачать). Существуют также другие загрузчики и инструменты для записи (например, Rufus, или UltraISO). Но именно эти (Arc и BalenaEtcher) обкатаны сообществом и риск возникновения ошибок — минимален. Открываем в BalenaEtcher распакованный arc.img и указываем наш накопитель:

Достаем накопитель (безопасное извлечение не обязательно — накопитель уже отсоединен BalenaEthcer и его нет в списке устройств), вставляем в наш мини-ПК, загружаясь в BIOS через кнопку DEL (DELETE). В BIOS необходимо отключить fast boot, quiet boot в разделе boot, в разделе security отключить secure boot:


После чего перезагружаемся, сохранив результаты изменений, прожимаем кнопку F7 — выбор загрузки и выбираем наш USB накопитель. Начнется процесс загрузки Arc Loader, прогрузившись в загрузчике Grub с опциями выбора. Необходимо выбрать Arc Config Mode:

После чего выбрать Choose Model и выбрать в списке SA6400:

Почему SA6400? По мнению большинства, запускающих Xpenology на N100 — это самая беспроблемная модель, эмулирующая большинство функций оригинального Synology.
В процессе выбора конфигурации выскочит окно с данными по Hardware ID:
Его нужно скопировать и вставить на сайте arc.auxxxilium.tech (ссылка), предварительно авторизовавшись в Discord аккаунте:


Привязка HWID позволит получить валидные пары SN для привязки к Quick Connect, откроет доступ к ArcDNS (аналог QC), а также откроет в модулях дополнительные патчи. В среднем, привязка происходит до 5-10 минут.
Перед сборкой загрузчика, необходимо удалить действующие разделы. Для этого в меню сборки выбираем Show Loader Options, затем Format Disks:


После того, как форматирование завершено, мы получим сообщение об успехе. В главном меню сборщика нажмем Boot Loader и начнется процесс загрузки DSM:

После чего откроется окно с IP адресом загрузчика, который желательно записать:
Оставляем миник в углу с роутером и идем к компьютеру с браузером. В котором, в адресной строке вводим ранее записанный адрес в формате x.x.x.x:5000 и открывается окно установки DSM:


Следуя нехитрым шагам установщика, ввиде загрузки pat пакета, а также 10 минутной паузы в виде инициализации, браузер перекинет нас в панель установленной DSM:


Вводим данные (заодно отказавшись от обновлений — нам это не нужно):
Попадаем на следующем шаге в окно установленной DSM:
На этом этапе большинство может выдохнуть и осмотреться в системе. Но главная цель установки — собрать все камеры в доме в единый пул. Для этого открываем менеджер пакетов и вводим в поиске Surveillance Station и устанавливаем ее. Также в мастере установки камер сразу добавляем найденные камеры (в моей локальной сети сейчас только 1 камера, остальные находятся в другой сети). Мастер предложит добавить ее в пул, а также указать данные от аккаунта для подключения по ONVIF:


Для подключения я использую камеры TP-Link Tapo C100. Это самые доступные камеры, которые с пол-пинка подключаются в SS без лишних телодвижений и стоят в среднем 1500 руб. на распродажах. Для добавления камеры нужно будет создать отдельный аккаунт для ONVIF подключения. Для этого в настройках приложения Tapo выбираем нужную нам камеру, переходим в дополнительные настройки и создаем аккаунт:


После того, как аккаунт создан, добавляем данные в SS:

То, ради чего все затевалось:

В следующей части: мы рассмотрим короля бюджетного сегмента Kingnovy R1 (он жеAOOSTAR R1, он же TAPTON R1), доработаем выхлоп и вентиляцию. Установим Xpenology на NVME, поборем кривой BIOS и фантомные вылеты загрузчика. Прикрутим распознавание лиц на 10 камерах Tapo, установим Home Assistant и добавим кучу устройств умного дома. Заодно рассмотрим бэкап в облачные диски.
Коробочка бегает и шуршит под домашними делами в виде видео-наблюдения, HA, Docker'a, торрент-качалки и дополнительного бекап-сервера.
Итог: устройство, не лишенное своих минусов, позволяющее комфортно работать, а также разруливать многие специфические задачи умного дома. С предсказуемым поведением и гарантией в год от синего магазина. Однозначно стоит брать!

Остальные обзоры:
Wi-Fi роутер Netis N6: Keenetic Giga для бедных или как смотреть торренты с роутера
Уплотнитель П-образный или как доработать большинство игровых кресел, представленных на рынке
Wi-Fi роутер Xiaomi Router AX3000T: OpenWRT, гигабитные порты и Wi-Fi 6 за миску риса
Копеечный переходник для китайских вилок: топ за свои деньги?
Удлинитель Intro UES530-W: мусор или нет?
Wi-Fi реле включения компьютера Tuya: с кликом по жизни!
Зачем купил? Идея пощупать маленькие энерго-эффективные коробочки на Intel N100 долго не давала мне покоя. Однако, высокая цена и отсутствие внятной гарантии долго не давали никакого шанса внутренней жабе. Все изменилось с начала года — в синем маркетплейсе стали появляться варианты миников с гарантией в год. Зная политику Ozon, жаба была задвинута в угол, миник заказан. 2 недели ожидания и невзрачный серый пакет у меня на столе. Пакет в мусорке, а внутри объемная черная коробка. Немного недоумения вызвала коробка без указания модели и характеристик. Такое характерно на ОЕМ производства:


























Перейдем к следующему тесту — Cinebench, чтобы оценить графическую подсистему:



Запустим CPU-Z. Для референса во встроенном бенчмарке был выбран i5-7600K (также из 2017 года), который показал отставание на более чем 30%:























В процессе выбора конфигурации выскочит окно с данными по Hardware ID:




Перед сборкой загрузчика, необходимо удалить действующие разделы. Для этого в меню сборки выбираем Show Loader Options, затем Format Disks:























В следующей части: мы рассмотрим короля бюджетного сегмента Kingnovy R1 (он жеAOOSTAR R1, он же TAPTON R1), доработаем выхлоп и вентиляцию. Установим Xpenology на NVME, поборем кривой BIOS и фантомные вылеты загрузчика. Прикрутим распознавание лиц на 10 камерах Tapo, установим Home Assistant и добавим кучу устройств умного дома. Заодно рассмотрим бэкап в облачные диски.
Коробочка бегает и шуршит под домашними делами в виде видео-наблюдения, HA, Docker'a, торрент-качалки и дополнительного бекап-сервера.
Итог: устройство, не лишенное своих минусов, позволяющее комфортно работать, а также разруливать многие специфические задачи умного дома. С предсказуемым поведением и гарантией в год от синего магазина. Однозначно стоит брать!
Куплено за свои:

Остальные обзоры:
Wi-Fi роутер Netis N6: Keenetic Giga для бедных или как смотреть торренты с роутера
Уплотнитель П-образный или как доработать большинство игровых кресел, представленных на рынке
Wi-Fi роутер Xiaomi Router AX3000T: OpenWRT, гигабитные порты и Wi-Fi 6 за миску риса
Копеечный переходник для китайских вилок: топ за свои деньги?
Удлинитель Intro UES530-W: мусор или нет?
Wi-Fi реле включения компьютера Tuya: с кликом по жизни!
+51 |
25434
94
|
Самые обсуждаемые обзоры
+13 |
313
5
|
…
Тем временем мой ssd evo на терабайт работает 4 года под записью одной камеры, в то время как пурпул на 2 Тб умер под двумя камерами через 3 года.
держать же единственный бэкап не стоит на любом накопителе. и на том, который от одного падения превращается в тыкву — в особенности.

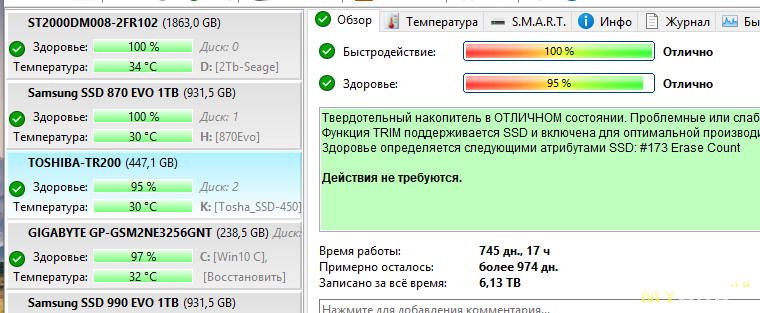

Слишком много в сети шума по поводу «ненадёжности» их. Хотя в бытовом использовании SSD оказываются надёжнее HDD. А по личной статистике вообще по нулям — у меня не вышел из строя ни один SSD (более 12 в наличии было) но при этом 4 HDD с нулевых годов тупо из компьютера разобрал на магнитики.
Легкая современная установка synology ведет к потоку подобных обзоров )
Китайский nvr за три копейки увидел всё и даже крутить ими может, правда аларм идет только с модулей xm, ну да я всё равно пишу всё подряд.
Но поскольку старые камеры дохнут и заменяются на новые (такое же барахло, я не собираюсь покупать фирменные для наблюдения за своей нищебродской развалиной), то встает вопрос — брать новый китайский nvr пошустрее или вот такой ПК с софтовым решением.
Не знаю, может нужно терабайты и терабайты раздач в кучу потоков, чтобы системе стало грустно. Но обычное использование не приводило ни к каким затруднениям.
в современных и не очень стоят 2-4ядерные процы на пару гигагерц.
Лично у меня трудится старичок i5 4570k под управлением unRAID.
mATX под зеон с 10 SATA портами.
Как то и 12 встречал. Там же куча mITX с 6 SATA, что для дома вполне достаточно. Приводил уже пример такой с встроенным процом. Ну и на авито можно mITX поискать за недорого.
1 Мать Asrock J4105-ITX (Авито) 5500
2 2x 8Gb DDR4 3200 Kingston M471A1K43DB1-CWE (Авито) 2000
3 4 ТБ Жесткий диск WD Purple Surveillance [WD43PURZ] (новый, DNS) 10900
4 128GB liteon CL1-8D128-HP MLC PCI-E M.2 2280 (Авито) 700
5 Корпус Shuttle XPS (Авито) 2500
6 БП 200W ExeGate F200AS (новый, CompDay) 2100
7 2x Кулер Arctic F9 Silent (Новые, Я.М) 1020
8 2х Корзина HDD 5.25>3.5" антивибрационная (Ozon) 950
9 1х Корзина HDD 5.25>3.5" антивибрационная (aliexpress) 710
10 удлинитель портов USB3 (aliexpress) 171
11 m.2 to PCI-E x1 adapter (авито) 200
12 HDD Toshiba 1Тб (бу с Авито) 1000
итого 27751
13 HDD WD Green 1Тб (мой старый) 0
Как видим, самое дорогое тут — HDD, который отсутствует в обсуждаемой коробке. SSD используется чисто под систему. В мой корпус влезает максимум 3 HDD, но мне больше и не надо(собственно, под 3 и выбирался корпус). На большом файлопомойка, из 2х мелких уже год как не соберусь сделать RAID под важные данные (видимо, не очень-то они и важные).
Есть и еще плюсы: когда станет не хватать текущей конфигурации — мать легко меняется, это обычный miniITX. Короче, гибкость самосбора неоспорима. Зато, в сабжевой коробке увидел неплохую замену старого здорового системника у матери (в смысле у моей мамы :))). Повесил на скотч на спину монитора, и даже определенная мобильность будет. Добавил в избранное коробку.
Я тоже брал себе мелочь на r5 6600H, для пощупать.
Во, кстати, прекрасный корпус под сборку NAS серверов:
ARDOR GAMING Stealth ST1.

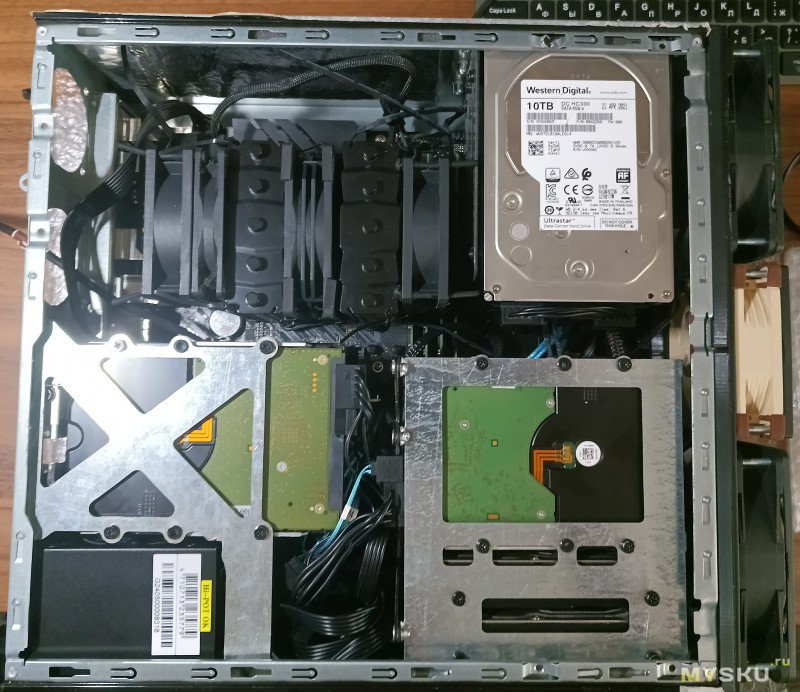

У самого NAS в Node 304 — отличная коробка. Вставил туда какой-то «бэушный» Xeon на 1155. Но операционку с самого начала ставил Unraid — у него возможностей побольше, в докер-контейнерах чего только ни придумали). В результате захотелось настоящей серверной мощи. Не без труда — на редкой ITX-плате с X99-чипсетом и односекционной «водянкой» (потому что «башни» нормально не влезали) поставил туда Xeon E5-2690v4 и оперативки на 128 гигов. Теперь это не только (и не столько) файловый сервер или видеорегистратор, хотя и Nextcloud и Frigate там тоже есть. Но там же и ВПН, и Plex, и Adguard, и Bitwarden, и даже нейросети.
