Предлагаю вашему вниманию обзор продвинутой платы контроллера паяльной станции STM32 ver2.1S для жал Hakko Т12 с экраном OLED 1.3 дюйма
со множеством возможностей — как пример, память на 84 жала Hakko Т12 и т.д…
Комплект поставки от продавца, сам контроллер был тщательно обмотан «пупыркой»
Литиевая батарейка на 3В для подпитки часов, разъем в сборе GX12-5, датчик вибрации SW200 и NTC термистор на 10 кОм для расположения их в ручке паяльника
Как видно по маркировке это плата v2.1S
Монтаж двусторонний, качество пайки приличное, флюс почти везде отмыт.
Основной чип это контроллер STM32F103CBT6, внешняя память EEPROM ATMEL 24C08, стабилизатор микроконтроллера на 3,3 вольта SPX2954, силовой транзистор MOSFET TPC8107.
Для отображения информации использован OLED экран с диагональю 1.3 дюйма.
Управляется контроллер с помощью энкодера.
Технические характеристики
Features:
1. temperature range 150 ~ 480C
2. the thermocouple cold junction temperature automatic compensation range -9-99 C (to be more accurate).
3. PID temperature control, temperature stability ± 2 C (no load).
4. can save 5 groups of temperature.
5. can save the temperature of each head calibration parameters, support all types of T12 head, and there are six custom head, can shield the less common head (in the menu tip management allows you to use the head).
6. the automatic standby (time 1-60 minutes can be set).
7. automatic sleep (soft shutdown) (time 1-60 minutes can be set).
8. the latest version 2.1S comes with clock, voltage display, cut-off voltage settings and other functions.
Особенности:
1. диапазон температур 150 ~ 480 ° C
2. Температурный диапазон компенсации температур термопары термостата -9-99 C (более точно).
3. Контроль температуры ПИД, температурная стабильность ± 2 C (без нагрузки).
4. может сохранить 5 пресетов температуры.
5. может сохранять температуру каждого параметра калибровки жала, поддерживать все типы жал T12, и есть шесть пользовательских настроек, е сть возможность сформировать свой перечень используемых жал…
6. автоматический режим ожидания (можно установить время 1-60 минут).
7. автоматический спящий режим (мягкое выключение) (можно установить время 1-60 минут).
8. Последняя версия 2.1S оснащена дисплеем с часами, отображением напряжения питания, настройками напряжения отключения и другими функциями.
Размеры платы
60х28.5мм
Встраивать контроллер буду в уже имеющиеся корпус с блоком питания на 24В от паяльной станции DSK T12-D.
Ручка паяльника FM2028 со встроенным датчиком вибрации SW200 и NTC термистором на 10 кОм.
Заметил такую особенность, что датчик вибрации SW200 необходимо закрепить в корпусе ручке «стаканом» вниз в направлении кончика жала, это справедливо при расположении ручки паяльника на подставке жалом вниз — иначе режим сна не срабатывает, проверено.
Переднюю панель из тонированного оргстекла использую от предыдущего комплекта к контроллеру STC, который собственно и буду «апгрейдить».
Распиновка разъёма паяльника GX12-5
Распиновка разъёма паяльника GX12-5
1 – на плате контакт +, (Т12 +)
2 – на плате контакт N, термистор NTC
3 – на плате контакт G, общий провод жала (Т12 –), он же общий для термистора и датчика вибрации SW200
4 – на плате контакт S, датчик положения SW200
5 – на плате контакт E, общий провод жала (Т12 –), термистора и датчика SW200
Третий контакт картриджа(кончик жала паяльника) соединил на клеммной колодке в ручке с общим проводом через резистор 2МОм(т.к. металлический корпус паяльной станции будет не заземлён по определённым причинам), там-же на контакты к (Т12 +) и (Т12 –) припаял керамический конденсатор ёмкостью 0,1мкф.
После окончания монтажных работ и включения питания примерно через 3 секунды включается экран, раздается звуковой сигнал и контроллер переходит в рабочий режим
В оргстекле заблаговременно сделал пропил глубиной примерно 1мм под размер выступа энкодера — иначе плата встаёт криво
Проверка работы станции с ручкой FM2028
Если ручка/жало не установлены то на экране появляется ошибка ERROR, но управление меню при этом работает.
Работа контроллера
Поворотом ручки энкодера с одновременным нажатием на её кнопку выбирается необходимый режим управления и в качестве подтверждения раздаётся звуковой сигнал.
Вращая ручку энкодера против часовой стрелки можно попасть в рабочий режим SET", режим ожидания «SBY» или в спящий режим «Sleeping».
По часовой стрелке включается форсированный нагрев «BOOST», с заданным значением в меню настроек
Кратковременное нажатие ручки энкодера позволяет перейти в режим выбора пресетов, каждый со своей выставленной температурой и типом жала в количетсве 5штук, дополнительное вращение ручки позволяет выставить нужное значение температуры.
Нажав на ручку энкодера (более 2-х секунд) одновременно с поворотом в право можно попасть в меню выбора пользовательских жал.
В меню настроек «Setup Menu» можно попасть нажимая и удерживая ручку энкодера (более 3-х секунд). Всего доступен 21 пункт меню, для выбора нужного — сначала вращается ручка, затем нужно нажать на неё.
Пункты меню настроек
01. Standby — режим ожидания
Подрежимы
Mode — Auto (автоматический), Shake (вибрация), Switch (переключатель), Manual (ручной).
Time — время срабатывания режима ожидания 1÷60 минут
Temp — температура жала в режиме ожидания 150÷300℃
02. Sleep — время перехода в спящий режим
03. Boost — форсированный нагрев жала, задается скачок температуры и время его действия
04. Cold end — компенсация холодного спая — тип используемого термодатчика/ значение температуры холодного спая
05. Tip — библиотека жал, 84 стандартных жала HAKKO, 6 пользовательских
06. Stepping — шаг изменения температуры.06. Stepping — шаг изменения температуры 1÷50℃
07. Password — вкл./откл парольной защиты меню настроек
08. Screen Saver — включение хранителя экрана и выбор его интервала времени
09. Buzzer — «пищалка»
10. Voltage — отображение текущего значения напряжения БП
11. LowVol Protect — защита от низкого питающего напряжения, например при питании от аккумуляторов
12. Power On — режим работы при включении устройства
13. Desolder Mode — рeжим выпaивaния
14. Pump Setup On Time — нacтрoйкa врeмeни рaбoты пoмпы
15. Language — выбор языка, китайский(по умолчанию) или английский
16. DateTime — настройка даты и времени
17. RTC Adj — настройка точности хода часов
18. RTC Init — сброс настроек даты и времени
19. Sys Info — системная информация
20. Init — сброс контроллера в заводские установки
21. Exit — выход из меню настроек, аналогично можно выйти удерживая кнопку энкодера примерно на 3 секунды
Длительное нажатие на ручку энкодера с поворотом влево — позволяет войти в меню калибровки выбранного жала «Tip Adjust»
Start — старт калибровки
Init Adjust — сброс калибровки.
Exit Adjust — выход из режима калибровки
Для примера, калибровать буду жало HAKKO BCM2
После запуска калибровки видим следующее меню:
Adjust Point[444℃] — фиксированная настройка точки с температурой 450гр
Cur Tmp [444℃] — текущая температура жала
Real Tmp [380℃] — реальная температура на жале, выбирается поворотом энкодера, нажатие — подтверждение выбора
Для замера реальной температуры на кончике жала я использовал поверенный мультиметр APPA-607
Далее идет аналогичное меню но для настройки точки с температурой 344℃
и последнее меню с температурой 245℃, нажатие на ручку энкодера переводит контроллер в рабочий режим.
Калибровка жала закончена
Осциллограммы заполнения ШИМ контроллера
Осциллограммы сняты осциллографом Instrustar ISDS 220A
подогрев, ручка с жалом на подставке
нагрев, 100% потребления от БП(пайка полигонов)
Отличный результат!
Небольшая модернизация контроллера
Просмотрев даташит на стаб 3.3В заметил что производитель рекомендовал конденсатор по входу емкостью 1мкф, на плате же распаяна ёмкость С2 всего 0,1мкф 0805. Исправил это недоразумение конденсатором 10мкф типоразмера 1206 X7R.
Итог
Плюсы
Хорошее качество изготовления контроллера
Богатый программный функционал
Интуитивное, вполне удобное управление
Экран достаточно большой и информативный
Калибровка температуры жала по 3-м точкам
Минусы
Отсутствует какая-либо документация/схема подключения
Сейчас смотрю. а цена даже в гору идёт.
Здесь цена по-лучше (Sets 4, надо уточнять за ревизию и версию) — ТЫК.
Устанете впаивать/выпаивать
а то докупая по необходимости то одно, то другое можно потратится больше, чем сэкономил купив более дешевый вариант контроллера.
На Тао он стоит 18$
Как раз где то 18 баксов и получается.
110юаней сама плата + 8юаней доставка по Китаю = 18$
НУ и до ТК моего города еще 330 рублей получилось.
В феврале прошлого года брал.
Так что если брать побольше…
Обычно у них доставка выставлена за кило, и пока за кило не вылез — доставка не меняется.
У этого не совсем так, но все равно…
У некоторых на первый экземпляр товара очень заметная скидка, берут за счет доставки, некоторые доставку делают совсем бесплатно, а у некоторых стоимость доставки просто запретительная: накидаешь товара на сотню-другую юаней, идешь к оплате — а там доставка стоит вдвое больше, чем стоимость товара.
Списываешься, корректируют…
Вообще, как и в любой стране, в Китае живут очень разные люди.
И очень по разному работают.
Один товара на 700 + 25 доставка — не шлет уже с 19 числа, при этом молчит и на связь не выходит.
А от другого посылка пришла раньше, чем я успел на складе ее данные занести, ее и не узнали :)
в любом случае
Да оно и проще иногда.
Вон сегодня покупал одну хрень, Доставка — 5 юаней, товар — 0,68. Взял 1000, товар — 680, доставка — 2063.
Даже не знаю, откуда такая цифра взялась.
Списался с продавцом — стало 10. :)
Бывает…
Вместо этого предлагает24В 4,5А за 39 юаней.
Так же, как и предыдущий, становится в пазы корпуса.
готовая паяльная станция с феном и паяльником.
С гарантией на 2 года.
С двумя кнопками + и — и семисегментными индикаторами.
С крутилкой для фена.
А можно и дороже.
Потому как «готовая паяльная станция» — это все, что угодно может быть.
От откровенного дерьма, которое хочется сразу выкинуть, до таких вещей, которые никогда себе не купишь, если только не зарабатываешь на этом не просто деньги, а хорошие деньги.
Lukey 852D+
Пацаны с ней намучились…
Собрал себе паяльник и фен на STM32 и не жалею.
:)
dalincom.ru/goods-8072.html
Ей десять лет.
На работе похожая.
Естественно работаю не на паяльном конвеере.
Никогда не было проблем.
Что там внутри — не знаю.
Может быть там как в маяке канарейка?
а деталек там на 2-4$
С чего Вы решили, что именно сперта…
Прошивка эта разработана энтузиастами в Китае, там на форумах и в чате QQ есть группа разработчиков, группа конечно закрытая и чужаков там не любят (типа нашей фонаревки).
В любой электронике детали составляют 10-30% стоимости. Почему же никого это не задевает? В колбасе тоже не мясо главную ценность определяет.
-Почему у вас шарики одинаковые, но одни стоят 3 рубля, а другие — 5?
— А те что по 5 — больше радуют.
geektimes.ru/post/288306/
Как гляну — не я один еще не дожил…
Пользуюсь только К тип.
И раз в год ILS, BCM2.
Паяю почти каждый день. И в чем понты тут?
Показатель хорошей станции не количество жал, а удобство с ней работать и ее характеристики.
После ЭПСН25 + обычный паяльник 40вт, Псевдо станция GJ 60вт, 907хакко, это как небо и земля, включил и работай, реально стало нормально паять и колхозить ничего не надо, как с 907.
Да, если одно жало и хватает простой регулировки без ПИД — то таки да.
Но даже с одним жалом я почувствовал хоть и небольшую, но разницу, особенно при пайке на больших полигонах.
Кстати, библиотеку жал не использую, лень.
Точность в градус мне в общем то и не нужна, а вот низкая инерционность — очень даже.
а я допустим давно поглядываю на контроллер 2-в-1 на stm и пара оледов, но пока жаба во-первых, безденежье во-вторых и таможенные лимиты в-третьих.
ну и оловоотсос — он не на т12 же…
Длинная такая фиговина с четырьмя дисплеями.
И как то наткнулся на паяльник-кинотеатр: дисплей, если не склероз, 2,6" :)
Вот для примера паяльный пинцет FM2023
2 жала 24V 140W
Честно говоря, пинцетом не пользовался, только видел на выставках демонстрацию, и сложилось впечатление, что его задача — только и исключительно демонтаж SMD.
И это действительно удобно.
Соответственно и нужно это только тем, кто достаточно регулярно этим вопросом озадачивается.
Вот тогда это — незаменимая штука.
А когда, как мне, демонтаж SMD — редкость, то ну его…
Вот отсос нормальный взял бы — но очень вряд ли, что удастся придти к консенсусу с жабой.
Так что пока обхожусь ненормальным или даже просто паяльником.
в принципе — и для выпаивания микросхем тоже вполне подходит розе, но пинцетом-то пожалуй побыстрее будет. я страшно жалею что в своё время в конфискате не купил. страшно жалею.
А вот 4:1 не нашел сейчас…
хреньПаяльную станциюА вот Вам и 4 в 1
Правда ссылка только на сам корпус, а вот что там внутри я не представляю
модельный ряд
N1-06 D=0.6MM
N1-08 D=0.8MM
N1-10 D=1.0MM
N1-13 D=1.3MM
N1-16 D=1.6MM
N1-20 D=2.0MM
N1-23 D=2.3MM
N1-L10 D=1.0MM с удлиненным носиком
Сам в руках не держал, цена не гуманная, от слова совсем.
Может там металл как на самих жалах Т12 — типа вечный ;-)))
Ручка стоит как паровоз (ссылку давал выше) + компрессор + всё остальное…
Но сколько на это времени уйдет…
Не получится…
В 3 в 1 используется разогнанный до 24В бучный БП и место для компрессора и фильтра воздуха есть.
В 2 в 1 используется народный БП 24В 4(6)А и места внутри практически нет.
S-993P
S-995A
S-997P
S-998P

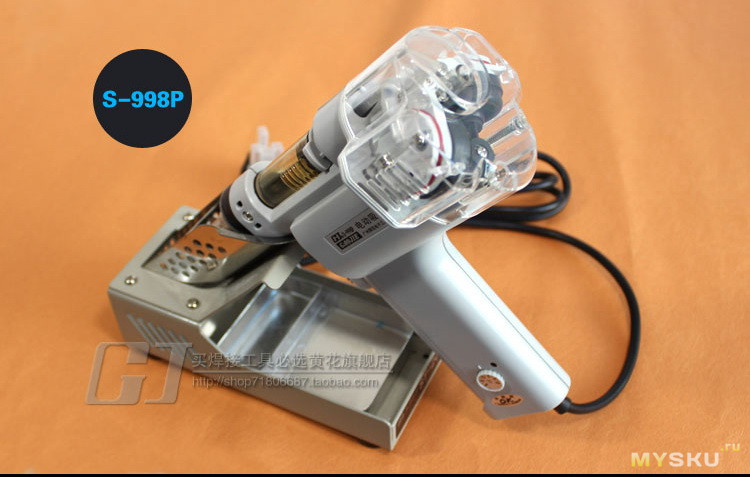

Купил себе S-998P:
С плат БП, мониторных, ноутбучных высасывает, а вот с десктопными платами не справляется — приходится по старинке прокалывать иглой. Но думаю, что с десктопными платами вряд ли справится какой-либо оловоотсос.
На Тао немного дешевле
В этом магазине

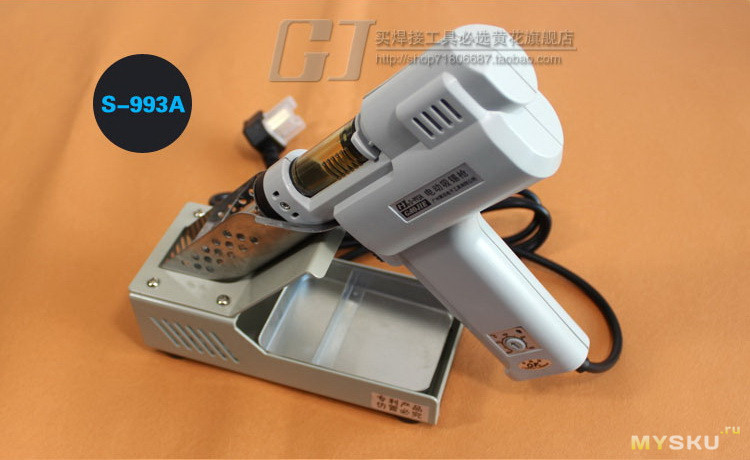

S-993A — ~65$ + доставка
S-995A — ~77$ + доставка
S-997P — ~87$ + доставка
S-998P — ~101$
Кардинальное отличие этих моделей в реализации вакуумного компрессора
Есть ещё решения от AOYUE
но по дороже выходит — ~140$ + доставка
для работы хватает
более удобная
остальное зависит от мастера а не от станции
Но хорошим инструментом просто приятнее работать.
А я люблю побаловать себя, любимого…
Плохо только, что не принимает никаких мер для исправления этого положения…
И сдавайте опилки.
если Вы о том, что с OLED дисплеем 1,3", то там всё гораздо интересней и правильней
Вообщем звание «Народного» он уже потерял, сейчас на этом месте контроллер на STM32!!!
За последний год только был десяток обзоров на эти контроллеры, доколе публика обречена читать одно и то же, одно и то же...?!
И еще: цена термоядерная, на том же али точно такие же за $20. Ваш спонсор вообще охамел, так ему и передайте :)!
https://aliexpress.com/item/item/KSGER-V2-1S-Digital-STM32-OLED-1-3-Size-Screen-T12-Temperature-Battery-Controller-5-Core/32844179319.html
Видно таки не понимаешь, раз тебе в «мусоре» копаться приходиться :) вместо того чтобы просто пройти мимо.
Зачем плодить кучу обзоров??? Тем более с ссылками на неадекватную цену…
А потом ещё и строить из себя «умного»…
Обзор ни о чем, на плагиатил с чужих статей инфы, при том читая эти статьи по диагонали
Если бы читал внимательно, то такой чуши бы не писал
Всё это уже давно есть и кто хочет находит и пользуется
PS И если уж вы используете чужой материал, то по правилом хорошего тона, желательно указывать ссылки на первоисточники
1. Экран с другим интерфейсом SPI.
2. Другая разводка печатной платы.
3. Нет делителя на вх. напряжение.
4. Хуже разведена силовая часть(хотя температуру держит хорошо)
5. Нет выводов на плате для олово отсоса (пины контроллера не задействованы и не разведены на плате как пин)
Пользуюсь такой платкой уже полгода — полет нормальный. Наличие делителя напряжения не критично — не вижу надобности в этой функции. Один раз отстроил БП и работаю — зачем его контролировать?
Заказал себе еще одну такую для модернизации ПС Люкей 852 Д+ — заменю его родной паяльник на Т12.
Теперь жду альтернативную прошивку (под нее и покупал). БТ платка тоже уже лежит дожидается.
Кстати залил версию 2.11 (которую уже заливал в предыдущий контроллер), а потом самую свежую, что тут выкладывали — ID для регистрации показал одинаковые. Возможно, что метод регистрации остался прежний.
На 2.11 у меня тоже код есть, но на первый контроллер.
А этот я только вчера на почте забрал. У него ID другой.
Как я понял по первой вашей плате рассчитанного кода нет? если да, то переход на 2.09 не спасет… контроллер будет требовать рег. код.
Читайте внимательно обзор и ещё обзор
Все там есть
Отличия Nimnul1979 уже выше озвучил
Раньше там было указано только 50V.
Может кто подскажет??
ru.aliexpress.com/store/group/T13-IRON-TIPS/918038_512447394.html?spm=a2g0v.10010108.100006.12.32ada963kL2eDW
radiokot.ru/forum/viewtopic.php?f=3&t=147226
mysku.club/blog/china-stores/40868.html#comment2355927
Думаю можно и для паяльника TS100 попробовать так сделать.
Не забудьте и нам потом рассказать ;-)
Разжать контакты, отпилить трубку по размеру и обжать контакты(и пропаять обязательно) не так уж затруднительно.
у stm32 распиновка другая.
https://aliexpress.com/item/store/product/KSGER-T12-STM32-OLED-Soldering-Iron-Station-V3-0-DIY-Kits-FX9501-Electric-Tools-Controller-Stings/1486111_32851333426.html
Автор оригинальной кит. прошивки нечего не писал кроме 2.12!
При заказе ничего кроме вибродатчика и не обещалось. Фотографировал сам для продавца, чтобы спросить.
Наверное отдельно слать не будут…
Кольцо не съёмное… было… :)))
или такой, там нужные компоненты уже установлены.
mysku.club/blog/aliexpress/64124.html
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
