Контроллер паяльного фена с TaoBao или Опус о том, как я собирал паяльный фен на микроконтроллере STM32

  1. Цена: комплект 49.86$ + доставка
  2. Перейти в магазин

Уровень миниатюризации радиоэлектронных компонентов привел к тому, что паяльником, даже самым навороченным, не всегда возможно произвести пайку или демонтаж. Во многих задачах выручает паяльный фен.
Это когда он есть… А когда его нет? Вот я и задумался о приобретении/изготовлении паяльного фена. Но покупать готовый — это не наш метод. Поэтому решил собирать самостоятельно. Тем более, уже не однократно, обещал рассказать о контроллере паяльного фена на STM32. Кому интересно, что из этого получилось, прошу под кат (обзор большой, много фотографий).

Как и прошлый раз, когда собирал паяльную станцию на контроллере STM32, все основные комплектующие покупал на ТаоВао. На Тао покупаю сам, без посредников, доставку в Украину осуществляю через форвардера (перевозчика, так наверное привычнее) МистЭкспресс и его китайский филиал Meest China. Данный перевозчик осуществляет доставку в Украину, Россию и Узбекистан. Тарифы на доставку можно посмотреть на сайте meest.cn.
Ссылки на комплектующие, цены в магазинах и с учетом доставки по Китаю на склад МистЭкспресс буду указывать по ходу текста.
Поскольку данный обзор является, как бы, продолжением предыдущего о паяльной станции на контроллере STM32 и некоторые конструктивные моменты аналогичны, то я иногда буду ссылаться на него.

Для сборки паяльного фена нам понадобятся:
— контроллер с органами управления и индикации
— блок питания
— корпус
— ручка паяльного фена
— подставка для ручки фена
Так же пригодятся сопутствующие товары: насадки на носик фена, силиконовый коврик на рабочий стол.

Контроллер паяльного фена с органами управления и блоком питания
В данной разработке китайской инженерной мысли контроллер фена и блок питания расположены на одной плате (будем называть её для простоты описания — плата контроллера и БП), а органы управления и индикации вынесены на отдельную плату.
Комплект покупался тут. Цена на момент покупки составляла 27.74$. С учетом доставки на склад перевозчика — 29.49$. В комплекте, так же, есть 2 шлейфа для подключения платы управления и индикации к плате контроллера и БП.

Данный контроллер обеспечивает следующие параметры:
1. Диапазон рабочих температур 100÷550 ℃.
2. Автоматическая компенсация температуры холодного спая в диапазоне 9÷99 ℃.
3. Переход в режим ожидания при установке ручки паяльного фена на подставку с автоматической продувкой нагревательного элемента и понижением его температуры до 90 ℃.
4. Сохранение пресетов выставленной температуры (5 значений).
5. Режим хранителя экрана с заставкой.
6. Язык интерфейса: упрощенный китайский, английский.

Плата управления и индикации v.1.0

На плате расположен OLED 0.96" дисплей на контроллера SSD1306, подключение к плате контроллера и БП с по I2C шине и энкодер EC11.
Размеры 61х30мм.

Плата контроллера и БП v1.1


Размеры 107х58мм.

Практически всё что необходимо для работы паяльного фена расположено на этой плате.
Рассмотрим её подробнее
Блока питания.

Блок питания классический обратноходовый импульсник на основе ШИМ контроллера TNY278GN (datasheet) (семейство TinySwitch-III, Power Integrations).
Схема из datasheet, реальная немного отличается.

Извините за качество фотографий радиоэлементов, маркировку на некоторых приходилось вычитывать с помощью направленного луча света и увеличительного стекла, что увы не удивительно для китайского массового производства.
Кратко рассмотрим основные компоненты БП (в скобках указаны обозначения радиоэлементов на плате):
по входу стоит предохранитель (F1) и NTC термистор (R21)

диодный мост (D7) DB107S на 1А 1000В (datasheet)

после диодного моста установлен высоковольтный электролитический конденсатор (C27) небольшой емкости 6,8mkFx450V фирмы Chang (китай-ширпотреб) с диапазоном изменения температуры окружающей среды -25÷105 ℃
потом следует входной помехоподавляющий фильтр (L3)
и ещё один высоковольтный электролитический конденсатор (C28) емкостью 33mkFx450V фирмы Nihoncon (китай-ширпотреб) с диапазоном изменения температуры окружающей среды -25÷105 ℃.

Далее ШИМ (U7) TNY278GN с практически стандартной обвязкой

на выходе импульсного трансформатора установлен диод шотки (D3) SMD-маркировка P428 и выходной CLC фильтр состоящий из электролитического конденсатора (C20) емкостью 470mkFx35V, дросселя (L1) 3,3mkH и ещё одного электролитического конденсатора (C21) емкостью 100mkFx35V. Оба электролита фирмы ZH (WANDIANTONG) с диапазоном изменения температуры окружающей среды -25÷105 ℃. Конденсатор С21 зашунтирован керамическим конденсатором С22.

между высоковольтной и низковольтной частями БП установлен межблочный конденсатор (C18) 2,2nF, в отличии от «народного» БП, правильный, с характеристикой Y1.

отличия от схемы в datasheet — каскад стабилизации заданных 24в, тут на выходе стоит прецизионный регулируемый стабилитрон (U8) TL431 (datasheet) + оптрон (U6) NEC 2501 (danasheet).

Классический ИБП…
Теперь рассмотрим контроллер фена.

«Сердцем» платы является контроллер (U1) STM32F103CBT6 (datasheet)

Стабилизированное питание микроконтроллера и его обвязки обеспечивают ИМС (U2) 2954am3-3.3 (datasheet ) выходное напряжение 3.3 вольта

и ИМС (U3) XC31PPS0036AM (SMD-маркировка A36W) линейный регулятор напряжения,3.6V±5%,50mA.

Оборотами турбины фена управляет MOSFET в планарном корпусе (Q2) TPC8107 (datasheet)

Силовая часть, управляющая нагревателем фена, включает:
ИМС с силовыми ключами (U9) ULN2003A (datasheet), расположена на обратной стороне платы

оптопара с симисторным выходом и переключением в любой момент времени (U5) MOC3020M (datrasheet)

симистор (SCR) BTA20-600B на радиаторе (datasheet)

так же к силовой части можно отнести измерительный трансформатор тока (TU1) ZMPT107 (datasheet)

Также есть EEPROM (U4) ATMLH427, подключение к контроллеру по шине I2C

Поскольку разработчик контроллера паяльного фена и контроллера паяльной станции один и тот же, то не удивительно что элементная база схожа.

Внешний осмотр плат оставил двоякое впечатления – сами платы качественные, с шелкографией, флюс отмыт на четверочку, но некоторые SMD элементы стоят кривовато, явно паяли вручную, да и ещё при транспортировке был немного поврежден ферритовый сердечник дросселя в выходном фильтре БП — пришлось заменить на такой.

Корпус
Для паяльного фена был заказан комплект для сборки корпуса. Цена на момент покупки составляла 11.17$. С учетом доставки на склад перевозчика — 12.38$.
В комплект входят:
— два одинаковых П-образных отрезка дюралевого профиля

размеры профиля 150х88х19мм

сечение профиля

Половинки профиля не крашены, а имеет анодированное покрытие.
— передняя панель. Она выполнена из дюралюминия, имеются декоративные фаски, а так же выемки для ручки энкодера и тонированного стекла, в ней уже просверлены все необходимые отверстия. Панель не окрашена, имеет естественный цвет дюралюминия. Надписи нанесены качественно.

Размеры передней панели: 94х42х5мм. По периметру она немного выступает за пределы корпуса.

— задняя панель. Так же выполнена из дюралюминия, в ней имеется фрезерованное отверстие для разъема шнура питания с предохранителем и выключателем питания. Цвет панели черный, покрытие анодировано.

Размеры: 88х38х2мм.

— тонированное стекло имеет «дымчатый оттенок», оклеено защитной бумагой.
Размеры 38х22х3мм.

— ручка на энкодер
— крепежные винты: 4шт. декоративных под шестигранник для крепления передней панели и 4шт. с готовками впотай черного цвета для крепления задней панели.

В том же магазине, где покупался корпус был приобретен разъем для шнура питания с предохранителем и выключателем питания.
Цена на момент покупки составляла 0.47$. Так как разъем покупался в том же магазине, где и корпус, то стоимость доставки на склад перевозчика у них общая.

Расписывать разъем подробно не буду, если кому интересно могут глянуть тут, он такой же.

Ручка паяльного фена.
Ручка паяльного фена предложенная в магазине с контроллером мне не понравилась. Фиксирование насадок типа байонет ИМХО не является надежным, могут спадать в самый не подходящий момент (проверено на практике), поэтому решил покупать ручку фена отдельно.
Была заказана такая ручка паяльного фена

Параметры заявленные магазином:
Рабочее напряжение: 220 В переменного тока ± 10% 50Гц
Выходная мощность: 700 Вт ± 10%
Температурный диапазон: 100÷500 ℃
Подходят насадки с фиксатором в виде хомута с посадочным диаметром 22мм.
Вроде все хорошо, но пробные включения принесли разочарование — большое несоответствие установленной температуры и реальной на выходе сопла, почти в 150 ℃.
Проведя ряд пробных подключений ручек фена от других паяльных станций Юра, ака Nimnul1979, пришел к довольно таки неприятным выводам: данный контроллер паяльного фена жестко «заточен» под конкретную модель ручки фена, точнее сопротивление нагревательного элемента. Ручка фена от паяльной станции Lukey-702 с сопротивлением нагревателя 70 Ом показала наилучшее соответствие установленной температуры и реальной на выходе сопла, практически разбежность равнялась 0.
Вывод по контроллеру: стабилизация температуры «завязана» на протекающий через нагревательный элемент ток (используется измерительный трансформатор тока (TU1) ZMPT107).
Вывод по ручке фена: для данного контроллера не подходит, сопротивление нагревательного элемента

86 Ом. Конструктивные особенности нагревательного элемента и большое отличие его сопротивления от требуемых 70 Ом, не позволили подогнать сопротивление под заданную величину.
Пришлось заказывать другую ручку фена.
Покупать ручку паяльного фена от паяльной станции Lukey-702 не хотелось. Уже был приобретен и пылился в ящике стола набор насадок именно с хомутом. Поэтому была приобретена ручка фена от паяльной станции YIHUA-862D+.

Цена на момент покупки составляла 8.76$. С учетом доставки на склад перевозчика — 10.07$.
Краткие характеристики:
Рабочее напряжение: 220 В переменного тока ± 10% 50Гц
Выходная мощность: 650 Вт
Диапазон температуры горячего воздуха: 100÷480 ℃
Расход воздуха 120 л/мин (макс.)
Посадочное место под насадки диаметром 22мм.
Рассмотрим ручку фена по подробнее
Ручка фена выполнена из пластмассы, типа полистирол, черного цвета.
Форма «классическая» для ручек с турбиной внутри корпуса

На данном фото хорошо видны воздухозаборные отверстия

Гильза нагревательного элемента имеет явно выраженное сопло. Сопло имеет посадочное место для насадок с фланцем, его внешний диаметр 21,5мм, так же имеется рассекатель, который должен закручивать поток воздуха

Заглянем что находится внутри ручки фена.
Для разборки корпуса ручки необходимо открутить 2 самореза

и снять защитный кожух гильзы нагревательного элемента

Аккуратно рассоеденяем половинки ручки и лице зреем внутренности

под турбиной расположена соединительная плата

Ну и фото всех компонентов в отдельности:
турбина на 24В центробежного типа, на выходном отверстии имеется уплотнительное резиновое кольцо

геркон для определения момента постановки ручки фена на подставку

нагревательный элемент — нихромовая спираль на керамическом каркасе

при монтаже в гильзу нагревательный элемент предварительно обматывается теплоизоляцией — несколько слоев слюды

на самом краю нагревательного элемента располагается термопара

коммутация компонентов ручки фена и провода к паяльной станции осуществляется с помощью соединительной платы

Плата имеет токопроводящие дорожки с двух сторон, которые соединены между собой с помощью металлизированных отверстий.
На токопроводящих дорожках есть надписи, указывающие что и куда следует подпаивать.
Провод для подключения ручки к паяльной станции 8 жильный, жилы отличаются цветом. Длинна провода 95см, провод гибкий, к сожалению не термостойкий, паяльник изоляцию плавит. В будущем, думаю, придется заменить на что-нибудь термостойкое.

При работе паяльным феном нужна специальная подставка для его ручки.
И если в случае с паяльником, подставка может быть любая (у меня такая), главное что бы удобно было ей пользоваться. То для ручки фена любая не подойдет…
На Тао была приобретена подставка для ручки фена. Цена на момент покупки составляла 1.71$. С учетом доставки на склад перевозчика получится 2.88$.
В комплекте: сама подставка с Г образным кронштейном и 2 винтика М3

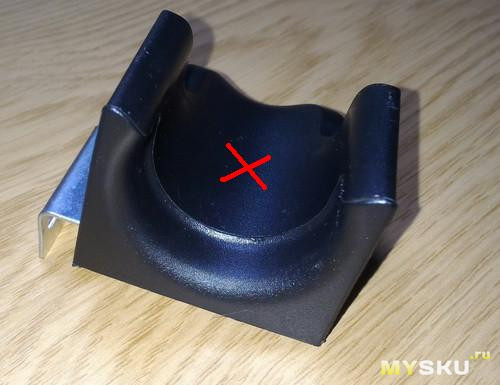

Подставка выполнена из пластмассы, типа полистирол, черного цвета и представляет собой U образное ложе в которое упускается ручка паяльного фена

Если подставка закреплена не горизонтально, а под небольшим углом, то что бы ручка фена не выскальзывала на ней есть утолщение (роль которого выполняет защитный кожух гильзы нагревателя), а на самой подставке есть фаска

Положение ручки фена на подставке, при котором защитный кожух гильзы нагревателя упирается в фаску подставки, является основным положением. Именно в таком положении 2 мощных магнита, расположенных в боковых стенках подставки, взаимодействуют с герконом в ручке фена.
Магниты достаточно мощные, винты «прилипают» очень хорошо

от выпадания, магниты зафиксированы клеем

Кронштейн подставки представляет собой стальной уголок, прикреплен к подставке с помощью 4 саморезов (видно на картинке выше). Для крепления подставки к вертикальной поверхности в кронштейне есть 2 отверстия овальной формы

Как и куда крепить свою подставку пока не придумал…

Все основные компоненты рассмотрены, пора переходить к сборке.
Начнем с передней панели.
Как и в случае с контроллером паяльника, передняя панель требует доработки.
Необходимо просверлить маленькое отверстие для упора энкодера, вклеить тонированное стекло и установить разъем GX16-8 для провода к ручке фена.
Если с отверстием и стеклом проблем не возникло, то монтаж разъема потребовал «серьезных» слесарных вмешательств.
Отверстие изначально рассчитанное для разъемы GX12-5 и имеющее диаметр 12мм необходимо рассверлить до 16мм. А так же необходимо шестигранную гайку разъема GX16-8 по наружной кромке обточить до кольца с внешним диаметром 28-29мм и для удобства фиксации сделать 2 запила.

Что в итоге получилось

Корпус так же не избежал доработки. Были установлены ножки (что и как делал смотрим тут). Так же на внутренние поверхности половинок корпуса были приклеены полоски изоляционного материала (по моему целлулоид, применяется в БП компов, между платой и корпусом БП) для электроизоляции корпуса от компонентов платы контроллера. Для лучшей фиксации применил тонкий двусторонний скотч.

Делать стойки для фиксации платы в корпусе не стал, а выпилил из текстолита «уши» (ссылка на YandexDisk)

напаял на них гайки М3

закрепил «уши» на плате контроллера и БП, подогнал всю конструкцию по ширине корпуса и установил в пазы, как БП в моей паяльной станции

Корпус в сборе.


Со слесарными работами закончили, приступаем к пайке.
Приведу схема подключения платы контроллера к периферии (ссылка на YandexDisk)

Ничего сложного, главное правильно всё распаять и соеденить

Ответных частей разъемов платы контроллера и БП в комплекте не было, что-то нашел в «загашнике», что-то прикупил на радиорынке.
Разъем PWR используется для логического включения контроллера паяльного фена, если данный контроллер используется в составе паяльной станции совместно с паяльником

Поскольку у меня паяльный фен будет отдельным устройством, то просто установил перемычку (хорошо подходят перемычки с HDD поколения IDE или материнских плат).

Теперь доделаем ручку фена.
Для подключения ручки фена используется 8-ми жильный кабель.
Схема подключения (в оригинале не так, переделывал)

Добавил термистор

припаял одним контактом к геркону (у них есть общий контакт GND), усадил в термоусадку и зафиксировал термоклеем, перекоммутировал провода на соединительной плате

Приведу распиновку разъема GX16-8 (мой вариант, у кого-то может быть по своему)
1 — красный — минус двигателя турбины
2 — белый — нагреватель фена
3 — серый — нагреватель фена
4 — зеленый — термистор NTC
5 — синий — + термопары
6 — желтый — геркон
7 — коричневый — плюс двигателя турбины
8 — черный — GND
Собираем ручку фена, подключаем разъем к контроллеру, подаем питание и скрестив пальцы, включаем — работает!

Теперь рассмотрим работу паяльного фена.
Устанавливаем ручку фена на подставку и подаем питание. На 2-3 секунды включится турбина фена, на экране появится изображение — паяльный фен запустился и перешел в дежурный режим.

Сначала разберемся с органами управления и меню.
Управление паяльным феном осуществляется с помощью ручки энкодера и геркона в ручке. Доступны разные комбинации управления энкодером: вращение ручки ±, нажатие кнопки ручки, нажатие+вращение ручки ±.
Итак что же мы видим на экране:

— в левом верхнем углу отображается режим работы и выставленная температура для текущего режима
— в правом верхнем углу отображается процент мощности блока питания, которая поступает на нагревательный элемент паяльного фена в данный момент времени
— слева по центру экрана видим текущую температуру на нагревательном элементе паяльного фена
— справа от текущей температуры отображается время работы паяльного фена в рабочем режиме
— в левом нижнем углу отображается скорость воздушного потока в процентном соотношении от максимальной
— в правом нижнем углу отображается знак термометра и температура термодатчика, используемая для компенсации температуры холодного пая.
Переключением режимами паяльного фена управляет геркон в ручке:
— при снятии ручки фена с подставки — рабочий режим (на экране в левом верхнем углу SET)
— при установке ручки фена на подставку — дежурный режим (на экране в левом верхнем углу SBY)

При вращение ручки энкодера ± переходим в режим установки температуры, вращение ручки ± изменяет значение, доступные значения 100÷550 ℃.

При нажатии на кнопку энкодера переходим в режим установки скорости воздушного потока, вращение ручки ± изменяет значение, доступные значения 20÷100%.

При нажатии на кнопку энкодера и повороте его ручки по часовой стрелке попадаем в меню выбора пресетов

Вращением ручки энкодера ± выбираем один из пяти (G1÷G5) пресетов, нажатие на кнопку энкодера применяет выбранные параметры.
Для сохранения пресета сначала необходимо выставить желаемые значения температуры и скорости воздушного потока, потом перейти в меню пресетов, выбрать «SAVE» и нажать на кнопку энкодера, откроется меню выбора необходимой ячейки памяти. Вращением ручки энкодера ± выбрать один из пяти (G1÷G5) пресетов и нажатием на кнопку энкодера сохранить выбранные параметры. Пункт меню «QUIT» — выход на основной экран.
Нажатие на кнопку энкодера и поворот его ручки против часовой стрелки никаких изменений в работе паяльного фена не привносит.

Длительное нажатие на ручку энкодера (более 2-х секунд) позволяет попасть в меню настроек Setup Menu. Всего доступно 10 пунктов меню. Переход между пунктами осуществляется вращением ± ручки энкодера, вход в конкретный пункт — нажатием кнопки ручки.
Рассмотрим пункты меню настроек

01. Stepping — шаг изменения значений температуры и воздушного потока

В данном пункте меню настраивается:
— TempStep [10℃] — шаг изменения температуры при вращении ручки энкодера (1÷50℃)
— FlowStep [05%] — шаг изменения скорости воздушного потока при вращении ручки энкодера (1÷20%)
02. Cold end — компенсация холодного пая

В данном пункте меню настраивается коррекция температуры нагревательного элемента в зависимости температуры окружающей среды:
— Mode — тип используемого термодатчика: CPU — термометр внутри микроконтроллера/ NTC — выносной датчик в ручке паяльного фена
— Temp — значение температуры холодного пая (-9÷99℃)
03. Buzzer — бузер (пищалка)

В данном пункте меню настраивается состояние бузера: ON — включен/OFF — выключен.
04. OpPrefer — выбор предпочтений

В данном пункте меню настраивается какой параметр при вращении ± ручки энкодера изменять предпочтительней
— TempFirst — сначала температура
— FlowFirst — сначала скорость воздушного потока
05. Screen Saver — хранитель экрана

В данном пункте меню настраивается:
— Switch — включение хранителя экрана: ON — включена/OFF — выключена
— DlyTime — интервал времени по истечении которого запускается хранитель экрана (1÷60минут)
При индикации хранителя экрана формируется картинка с указанием текущего режима работы (Standby) и температуры нагревательного элемента.
06. Password — парольная защита входа в меню настроек.

В данном пункте меню выставляется:
— Switch — переключатель защиты: ON — включена/OFF — выключена.
— LockTime — время до начала блокировки меню настроек (1÷60минут).
— Password — сам пароль. Состоит из четырех цифр, выставляются по разрядно.
07. Language — выбор языка.

В данном пункте меню выбирается язык системы: упрощенный китайский или английский.
08. Sys Info — информация о системе.

В данном пункте меню на экране отображается:
— SW Version:1.04 — версия прошивки.
— Power: 240V/49Hz — параметры питающей сети: напряжение 240вольт, частота 49Гц
08. Init — сброс параметров паяльного фена на заводские настройки.

Из данного пункта меню перезапускается прошивка паяльного фена, происходит её инициализация. После удачного запуска предлагается выбрать язык системы и приступить к работе со станцией.
10. Exit — выход из меню настроек.
Как видим никаких вариантов калибровки рабочей температуры или коррекции температуры и скорости воздушного потока при использовании фена с насадками или без них в меню нет. Обидно…


С управлением разобрались.
Теперь рассмотрим работу паяльного фена.
При поднятии ручки паяльного фена с подставки, он переключается в рабочий режим.

Запускается турбина на оборотах, обеспечивающих заданную скорость воздушного потока и начинает расти его температура. Выход на заданную температуру происходит за 10-20 секунд, при этом наблюдаются незначительные забеги как вверх, так и вниз с амплитудой до 10℃. Момент, когда текущее значение сравнялось с заданным, сопровождается сигналом бузера, так же правее текущей температуры — таймер начинает отсчет времени работы в данном режиме. При смене температуры ручкой энкодера или смене пресета, таймер сбрасывается (так и не понял зачем он нужен, если кто знает для чего этот таймер, подскажите, добавлю в обзор).
При установке ручки паяльного фена на подставку, он переключается в режим ожидания, обороты турбины автоматически повышаются до 100% и происходит быстрое охлаждение нагревательного элемента до 90℃, после чего турбина отключается. После остановки турбины температура немного повышается до ~100℃ и начинает медленно опускаться.

Снятие показаний и тестирование
Первоначально прокалил спираль на температуре 500℃ в течении 5-10 минут.
Для снятия показаний соорудил из подручных средств стенд

Снятие показаний проводилось внешней термопарой на расстоянии ~5мм от среза сопла паяного фена.
В ходе тестирования изменял температуру с шагом 50℃. При каждом измерении ждал пока температура на термопаре ручки паяльного фена не совпадет с установленной.
Так же в ходе снятия показаний изменял скорость воздушного потока (100%-75%-50%)
Результаты измерений в таблице

Как видно из таблицы реальные показания, хоть и незначительно, но отличаются от установленных в контроллере паяльного фена, калибровка по 2-3 точкам не помешала бы. Так же не помешала бы коррекция температуры и при смене скорости воздушного потока, но, к сожалению, в данном контроллере (его программной части) не реализована.
Чуть ниже я расскажу о наборе насадок для паяльного фена, а тут представлю таблицу с измерениями температуры для некоторых из них. Снятие показаний проводилось внешней термопарой на расстоянии ~5мм от среза сопла насадки паяного фена.

При измерении скорость воздушного потока была максимальной — 100%. Результаты измерений в таблице

Как можно увидеть из таблицы, чем меньше диаметр насадки тем выше погрешность реально измеренной температуры.
Коррекция температуры от диаметра сопла и типа насадки так же не помешала бы, но, к сожалению, в данном контроллере (его программной части) не реализована.


Дополнительные аксессуары, наличие которых желательно, но не обязательно.
Насадки на носик паяльного фена.
Как уже отмечал выше, для паяльного фена были куплены насадки, набор 8шт. Цена на момент покупки составляла 2.16$. С учетом доставки на склад перевозчика — 3.32$.

В набор входят насадки с таким диаметром выходных сопел: 3мм, 4мм, 5мм, 6мм, 7мм, 8мм, 10мм, 12мм.
Внутренний диаметр насадки 22мм

Толщина стенки самой насадки 0,8мм

Толщина стенки трубки сопла 0,6мм

Высота насадки 45мм

Материал из которого выполнены насадки — сталь. Насадки имеют никелированное покрытие
Фиксирование на ручке фена осуществляется с помощью хомута и винта с резьбой М3.

Силиконовый коврик на рабочий стол.
При использовании паяльного фена рабочую поверхность стола желательно закрывать каким-либо теплостойким материалом. Хорошую теплостойкость обеспечивают силиконовые коврики. Поиск на Тао привел в магазин
Предложенный ассортимент заставил задуматься: а что же выбрать? Хотелось по максимуму накрыть стол, иметь ячейки для всякой мелочевки, возможность размещать дополнительное оборудование и инструмент

Но любимое земноводное напоминало — это не первоочередная покупка, будь скромнее в желаниях. В итоге был приобретен коврик размером 350х250х5мм. Фото с магазина

Цена на момент покупки составляла 2.91$. С учетом доставки на склад перевозчика получится 3.93$.
Коврик достаточно тяжелый — 0,25кг. Учитывайте это при покупке на Тао, при доставке вес имеет значение.
Данный коврик подходит как для пайки паяльным феном, так и паяльником, он имеет большую площадь и он самый толстый из представленных в магазине.
Эксплуатация данного коврика на протяжении 3-х месяцев убедила меня в правильности выбора. Рекомендую.

Теперь о затратах.
Стоимость комплектующих (на момент покупки) в магазине на ТаоВао / с учетом доставки на склад МистЭкспресс:
— контроллер 27.74$ / 29.49$
— корпус в сборе 11.17$ / 12.38$
— разъем шнура питания 0.47$ / 0.47$
— ручка фена 8.76$ / 10.07$
— подставка под ручку фена 1.72$ / 2.88$
Итого 49.86$ / 55.29$ + стоимость доставки.
Стоимость дополнительных аксессуаров:
— насадки 2.16$ / 3.32$
— силиконовый коврик 2.91$ / 3.93$

Вес собранного паяльного фена с ручкой и подставкой

составил 0.652кг.
Учитывая, что, согласно тарифам МистЭкспресс, доставка самолетом составляет 8$ за 1кг, плюс консолидация 1$ за 1кг плюс 1$ на оформление посылки — получим стоимость доставки данного паяльного фена ~7$.

Напоследок субъективные выводы.
Рассмотренный контроллер паяльного фена оставил двоякое впечатления – с одной стороны очень хорошо проработана аппаратная часть, хоть БП и имеет некоторые упрощения по сравнению с datasheet (на работу абсолютно не влияют), контроллер STM32 и его обвязка порадовали. Есть всё необходимое, даже больше… А вот программная часть никакая, от слова совсем… Базовый функционал есть, а вот изюминки, как в паяльной станции на контроллере STM32 нет. Всё просто и примитивно. Такое впечатление, что разработчик начал проект, разработал принципиальную схему, а при написании программы — забросил… Вполне возможно так и было, поскольку у этого разработчика появился очередной проект — контроллер паяльника и фена на STM32.
Как итог:
плюсы:
— базовый функционал, но хотелось бы большего, особенно не хватает калибровки
— простое, удобное управление
— информативный дисплей
— 5 пресетов
— малые габариты и вес
минусы:
— жесткая привязка к конкретной модели ручки паяльного фена
— отсутствие калибровки
— нет коррекции температуры и скорости воздушного потока при установке насадок
— цена, не многие захотят отдать 50$ за «обычный паяльный фен».
Стоит ли покупать этот контроллер или нет решать Вам.

Выражаю особую благодарность земляку Юре, ака Nimnul1979, за идейное вдохновение, моральную и техническую поддержку.

Всем спасибо за внимание, жду конструктивную критику и комментарии.

P.S. Если у кого-то с Украины возникнет потребность купить что-либо на ТаоВао, стучите в личку, помогу.
P.P.S. Если кто-то «шарит» в написании программ для STM32 и есть желание «поковырять» прошивку — стучитесь в личку…
Прошивку кому интересно берём yadisk или google
P.P.P.S Спасибо:
vulkan35 за предоставленный список компонентов

и фотографии новой платы с разъемом для батарейки


может кому-то пригодится при ремонте
zeliboba244 за принципиальную схему контроллера и блока питания

Планирую купить +85 Добавить в избранное +73 +201
свернуть развернуть
Комментарии (414)
RSS
+
avatar
  • kirich
  • 02 апреля 2017, 19:13
+7
Симпатичная штучка, очень симпатичная, пять баллов.
Себе что ли собрать такой…
+
avatar
+8
Если шаришь в программировании и сможешь допилить программную часть, то есть смысл
+
avatar
  • kirich
  • 02 апреля 2017, 19:26
+3
Не, вариант с программированием отпадает сразу и полностью :(
+
avatar
0
Не, вариант с программированием отпадает сразу и полностью :(
Почему? У вас же есть программист знакомый…
+
avatar
  • qwerty2
  • 03 апреля 2017, 00:49
+1
Готов ковырнуть в редкое свободное время.
+
avatar
  • dens17
  • 02 апреля 2017, 19:35
-1
Я вот хотел фен, но не дождался вашего обзора, плюнул и заказал в четверг 858D + ( уже меньше 2000 руб).
STM32 фен-набор, на Али, зараза пока дорого стоит.
STM32 паяльник-набор, без блока, уже на Али 1500 руб.
+
avatar
+2
да и правильно, дешевле и без геморроя со сборкой
+
avatar
+9
купить готовый не проблема, руки чешутся собрать самому
+
avatar
0
Подскажите пожалуйста, стоит брать такой вариант или посоветуйте что нибудь лучше, за примерно те же деньги. Нужно именно паяльник + фен. https://aliexpress.com/item/item/YOUYUE-8586-AC-110V-220V-700W-2-In-1-SMD-Rework-Soldering-Station-Hot-Air-Gun/32761339746.html
p.s. по пайке. тут где то был обзор флюсов, сегодня скидка на этот флюс, в обзоре о нем хорошо отзывались.(RMA-218) https://aliexpress.com/item/item/Free-shipping-KINGBO-RMA-218-10cc-Flux-Paste-BGA-flux-paste-for-BGA-solder-station-Soldering/32411096497.html
+
avatar
  • Sam-m
  • 02 апреля 2017, 20:33
+1
Собери на атмеге. В тот же полтос (а то и меньше) уложишься.
Себе собрал по этому проекту. Уже больше года пользуюсь. Не знаю, как для профессионала, а для меня, занимающегося пайкой эпизодически, в самый раз.
+
avatar
0
Спасибо, но интересуют готовые варианты, много заказов на ремонт бокс модов, собрать быстро просто не успею, да и в нашем мухосранске нет половины деталей, что также затянет процесс сборки.
+
avatar
+3
Фен не плох, а паяльник никакой…
+
avatar
  • Bilko
  • 02 апреля 2017, 22:38
+1
Есть проект лучше (собирал и проверял) arduino.ru/forum/proekty/ocherednaya-payalnaya-stantsiya В вашем проекте с защитой беда.
Правда паяльник рекомендую на T12. Сейчас доделываю отдельный фен по этому проекту arduino.ru/forum/proekty/kontroller-payalnogo-fena
+
avatar
+4
Видел этот проект, не понравился тем, что паяльник не Т12
а вот фен только появился, буду читать ветку, спасибо за ссылку
+
avatar
  • Bilko
  • 03 апреля 2017, 10:24
0
Да согласен там паяльник ховно (сам паяльник не проект), поэтому я и перешел на Bakon 950d и сейчас делаю отдельно фен по проекту (на ардуино) с защитой. Также автор обещал сделать отдельно проект на t12 да еще и с профилями под разные жала (даде не профили а хитрая система самоколибровки — но это мои додумки).
+
avatar
+5
В вашем проекте с защитой беда.
Уточните какой защиты нет? если будет обрыв ТП… нагрев выключится с кодом ошибки. Если будет клин турбины, вот тут да… но на плате если присмотреться есть третий пин для управления турбины, я так понял это тахо… но продаваны не продают ручки с 3х пиновой турбиной, хотя ее можно переделать самому ;)
+
avatar
+5
В данной контроллере тахо не реализовано, а в комбо варианте от него отказались совсем
+
avatar
+3
Сомневаюсь, что тут ее нет, просто не кто из нас не испытал, даже я турбину сделал а попробовать не получилось… стоит родная Люкеевская.
+
avatar
  • Bilko
  • 03 апреля 2017, 10:20
0
Я не понимаю про какой проект вы спрашиваете? Тут выше товарищ писал что сделал самостоятельно в нем управляющий элемент нагрева фена симистор bt138, как известно они могут ломаться (залипать) и тогда сработает непрерывный нагрев и фен загорится вот видео youtu.be/XwJdYxe_HFQ Поэтому нужна дублирующая система защиты в виде реле, в проекте на которой я даю ссылку выше она присутствует.
+
avatar
  • schax
  • 09 апреля 2017, 23:02
0
Посмотри какой корпус самодельный получается m.youtube.com/watch?v=LRlDwaHzos8
Сам завидую, но пока повторить не могу
Там ещё блок питания в таком же стиле
+
avatar
+3
мне мой больше нравится
маленький, аккуратненький ;)
+
avatar
+1
+
avatar
+1
но там две платы по 30 баксов. как-то дороговато ИМХО, с учетом того что еще фен, паяльник, корпус, разъемы…
+
avatar
+4
Даже на Тао цена не сильно гуманная
+
avatar
0
и это весьма странно, потому что ничего там такого выдающегося-то и нет.
+
avatar
+3
на палате контроллера фена или контроллера паяльника так же ничего выдающегося, а цену ломят
Там прошивка стоит денег…
+
avatar
0
так про контроллер никто и не спорит, а вот вторая плата где трансформаторчик и пару симисторов за 30 баксов — эт уже переборчик.
+
avatar
+3
это только плата управления и плата с силой, добавь туда ещё БП на 24В4А + корпус и т.д…
Набегает совсем не детская сумма, моя жаба пока не согласна на такую покупку
+
avatar
0
не, ну корпус еще куда ни шло — что-нить придмаю, блок питания «народный» тоже недорогой, так что всё как-бы и ничего, если не считать силовую плату с парой симисторов за тридцатку. вот допустим, стоила бы она баксов 7-10 — можно брать. грубо получается порядка 40 за контроллер с силой, плюс фен 10, плюс паяльник, плюс БП. итого где-то 65 без корпуса. ну уже как-то так интересно более-менее, то есть не халява, но вполне так ничего. но в реале-то будет баксов 80-90 за такой комплект! а это уже как-то переборчик.
+
avatar
+3
согласен на 100%
наши желтолицые «друзья» явно зажрались
+
avatar
  • FraY
  • 14 мая 2017, 10:10
+1
Я купил такую плату, а силовую мгородил сам на макетке за копейки. И теперь пользую комбо.
+
avatar
+1
так она и должна стоить копейки. а продают её за дурные деньги. это вот и бесит, собственно.
+
avatar
0
Вот здесь дешевле, плюс с кнопкой, разъемами, проводами и крутилками.
https://aliexpress.com/item/store/product/T12-Welding-Station-Case-STM32-OLED-Controller-2-in-1-Hot-Air-Gun-Soldering-Station/1486111_32802667050.html
+
avatar
+4
да всё это одно и тоже, с одного и того же магазина на Али.
Какая разница покупать одну плату за 30$ + вторую за 26$ или комплект за 56$
и цена все равно не гуманная
+
avatar
+1
Не понятно, почему продавец выставил две голые платы дороже, чем комплект этих плат со всей снарягой.
Но в общем то вы правы, нужно еще подождать, сейчас цена совсем жестокая.
+
avatar
+4
не реально дорого
+
avatar
+1
Готовый вариант.
Цена: US $489.21 / шт.
В очередной раз поржал над магазином.
+
avatar
+3
НЕ, кому-то нравится, а кто-то даже покупает ;)
+
avatar
  • Demz
  • 03 апреля 2017, 10:24
+1
я давненько этого продавана мониторю на предмет плюшек — его можно считать единственным на али, и он это понимает, поэтому ждем, пока подтянутся остальные и упадут цены. А то както у него с маркетингом все грустно для покупателя.
+
avatar
+6
медленно, но уверенно, все разом, переползаем на Тао
;)))
+
avatar
+3
Их там два:
1.Shenzhen SIE Electrical Technology Co., Ltd (KSGER Store)
2.Shenzhen IMBM Technology Co.,Ltd
Один другого «лучше».
+
avatar
+3
по моему, это один и тот же магазин, только две вывески, для разнообразия и вроде как конкуренции
+
avatar
0
Слишком много различий.
Трудоемко все фотки разные делать и отслеживать ценники.
+
avatar
  • b1Ack
  • 09 апреля 2017, 17:34
0
Не так давно выбирал себе набор для сборки паяла T12.
Взял у этого продавана из соображений цены, пока оно в пути.
www.aliexpress.com/store/1757055
+
avatar
+3
и что Вы там взяли?
+
avatar
  • b1Ack
  • 09 апреля 2017, 19:35
0
+
avatar
+3
STC с OLED не самый лучший вариант…
в чем разница с STM32 читайте в моих предыдущих обзора и комментариях к ним.
+
avatar
  • b1Ack
  • 10 апреля 2017, 00:26
0
Месяца через 3 получу, соберу, и тогда уже можно будет что-то думать. Лишь бы работало.
+
avatar
+4
Месяца через 3 получу
что ж так долго, доставка из Китая пешим курьером? ;)))
+
avatar
  • b1Ack
  • 10 апреля 2017, 14:33
0
Типа того. Город в профиле, доставка через Россию и знакомых.
+
avatar
+1
Продавец не адекватный, я долго общался, хотел уже покупать, но в результате продавец так и не выставил нормальный лот на паяльную станцию, как у sancho1971. Еще и скидку такую смешную сделал, что просто послать хотелось. В результате заказал на тао, там где sancho1971 корпуса к паяльной станции заказывал.У продавца бывают готовые комплекты. Все пришло за месяц отличного китайского ( на сколько это возможно) качества. По цене примерно 35% экономии получилось.
+
avatar
+5
Я уже пол года тут рассказываю, что ТАО рулит, но народ уперто продолжает переплачивать на Али
+
avatar
0
Кто боится, кто не хочет…

Не всегда выгодно. Иногда даже дешевле или также как на Ali, но редко.
+
avatar
  • dens17
  • 03 апреля 2017, 17:32
0
Не забивайте себе голову, у продавцов на Али с платами, ценами, наборами — бардак конкретный. Брал комплект: плата с разъемами STM32, паяльник, 3 жала, корпус, крепёж.Короче всё кроме блока, по цене голой платы. Сначала ещё и большой экран, бесплатно по просьбам давал, потом понял, что, чего-то не то делает.
+
avatar
  • alex323
  • 02 апреля 2017, 19:39
-4
После несколько пафосного «как я собирал паяльный фен на микроконтроллере STM32» сам обзор несколько разочаровал. Вот если бы автор действительно собрал паяльный фен на микроконтроллере STM32, т. е. создал прошивку для устройства, было бы круто.
+
avatar
  • alex323
  • 02 апреля 2017, 19:56
-1
Ну и за что заминусовали? Аргументируйте.
+
avatar
+3
так это и есть сборка. а создание прошивки и схемы «с нуля» — это уже не сборка, а разработка устройства.
+
avatar
  • alex323
  • 02 апреля 2017, 21:57
-4
Ну так и надо писать как-то поскромнее, чтоб людей с толку не сбивать. Например «собираем паяльную станцию из комплектующих с Алиэкспресса». С нуля схему собирать совсем необязательно. Сейчас полно готовых отладочных плат. Только программируй.
Заметьте, у меня к автору никаких претензий-то и нет. Кроме некоторого разочарования от несоответствия заголовка содержимому. Я уже настроился почитать о действительно создании устройства на STM32, а тут облом. Что-ж, бывает.
Но вот вдруг набежали восторженные минусаторы. Непонятно, вам то я чем насолил?
+
avatar
+4
то что вы там что-то себе додумали, а потом оказалось что автор имел в виду не то — не повод его в чем-то обвинять. или ему нужно было все комплектующие в заголовке расписать? название обзора — чётко и по делу, я считаю. и судя по минусам — не я один.
+
avatar
  • alex323
  • 02 апреля 2017, 22:28
-12
+
avatar
+7
Долго молчал и не хотел отвечать на комментарии этого «комментатора»…
Но эта фраза порвала шаблон
Кстати, микроконтроллера STM32 в списке покупок автора нет.
Вы хоть обзор читали или просто глянули по диагонали одним сонным глазом???
А контроллер фена на чем собран???
+
avatar
+7
автор приложил руки к сборке. обзор так и называется — «как я собирал». и упоминание stm32 несёт смысловую нагрузку, потому что контроллеры паялок бывают разные, и на stm32 — наиболее продвинутые.
+
avatar
+4
И так большая работа проведена.
Попробуйте просто все это подобрать, купить, привезти и собрать, как автор, еще и обзор сделать.
Муська все же на форум электронщиков.

Тут где-то человек собирал плату для «сварочника» батареек с нуля, так дело чистой коммерцией закончилось.
Повторить невозможно, а покупать дорого. И что толку от таких обзоров?

В единственном экземпляре делать программу, я думаю, очень не рентабельно.
Электроника и программирование — это все же сложнее чем сантехника и электрика в доме.
+
avatar
  • yurok
  • 02 апреля 2017, 22:48
+2
вы наверно про меня )
десятки людей повторили, в том числи и кирич, все данные для этого есть
кому-то удобнее купить — те покупают, не вижу проблемы
+
avatar
+4
купить готовое всегда проще
а вот собрать самому не каждому дано, тем более как у тебя с нуля ;)
+
avatar
  • yurok
  • 02 апреля 2017, 22:59
+2
ну собрать на основе готовой плате тоже постараться надо — народ шлет фотки — гораздо цивильнее выходят аппараты чем мой первый )

но и сами собирают — плата, схема и прошивка имеются…

я мастерю что-то если не могу найти готовое с приемлемыми свойствами, последнее время много поделок, но писать из-за комментов подобных вышеприведенному желания не большое…
+
avatar
+4
но писать из-за комментов подобных вышеприведенному желания не большое…
согласен на 100%
+
avatar
  • duhid1
  • 03 апреля 2017, 10:25
+5
Господа путают сайт для обзоров с флудильней на форуме, половина комментариев даже к обозреваемому товару не имеет отношения. Но администрации явно пофигу на это. Уже давно пора банить за явный флуд и всякие выкрики про грамматику, для вопросов и предложений автору существует личка.
+
avatar
0
Мне почему-то показалось, что там конечный код (программа) недоступен, проверять не стал.
Извините если что…
+
avatar
+1
Я тоже в принципе ожидал паяльник и фен на одном контроллере
+
avatar
+4
Я вроде комбо вариант не обещал расписать
+
avatar
+7
Грамотно!!! Приятно читать. Плюс без вопросов
+
avatar
  • migel
  • 02 апреля 2017, 19:41
+3
Красиво, но по мне дороговато. Автор красавец))
+
avatar
  • rkv
  • 02 апреля 2017, 19:48
+3
Исправьте — толщина стенки сопла 0.6 мм.
Спасибо за обзор.
+
avatar
+4
спасибо, исправил
+
avatar
  • asdfgh
  • 02 апреля 2017, 19:50
+3
EEPROM (U4) ATMLH427
Вообще-то это 24с08
Выпущена в 27 неделю 2014 года
+
avatar
0
Суммарно стоимость фена под 100 $ — за эти деньги можно и в магазине, у себя в городе купить паяльную станцию. Не такую миниатюрную и " без мозгов " — но с тем же функционалом.
+
avatar
+3
где Вы увидели такую цифру
под 100 $
Максимум 70$
+
avatar
  • noah41
  • 02 апреля 2017, 19:58
0
Молодец.
+
avatar
  • t0xy
  • 02 апреля 2017, 19:58
+1
есть такое на али? всё что находил или с зашкаливающими ценами или уже в сборе, мне бы только контроллер с феном и держалкой, а то у меня в корпусе еще под фен место осталось)
+
avatar
+6
на Али пока нет, НО скоро появится…
после моего ноябрьского обзора паяльника на STM32 на Али начали появляться контроллеры в большом ассортименте и с очень большим ценником
+
avatar
0
На Али потихоньку переползают конструкции с Тао. В чем причина того, что они там сразу не появляются — непонятно. Вот как раз та станция, что приведена в картинке All-in-one и ее вертикальный собрат — пока на Али не светилась. Но стоимость там совсем невменяемая. Т12, как бы он ни был хорош, плюс фен и плюс вакуумник — ну дороговато же!
+
avatar
  • DDimann
  • 02 апреля 2017, 21:07
+2
Если не склероз, на тао цена таких станций начинается примерно с 900 юаней, если готовых.
Причем в тех, что за 900 — часть функций не реализована.
Да и вообще впечатление такое, что сейчас срочно снимают сливки с Т12, делая по образу и подобию все, что в олову придет.
+
avatar
0
Да, так и есть. Расчет на всплеск интереса и к новинкам и к Т12. Главное — не поддаваться на провокацию. :) Китайские поделки как обычно все в мишуре. А на самом деле — посредственность и ничего хорошего.
+
avatar
+2
Вы уверены? Тыц.
+
avatar
+3
и всё это в одном и том же магазине, вполне возможно что и на Тао он же
+
avatar
  • oleg_s
  • 08 апреля 2017, 13:49
+1
и всё это в одном и том же магазине
В двух. О них упоминалось ранее в комментариях. Утверждать что это разные магазины не буду, но общаясь с ними одновременно, но по отдельности, сделал вывод, что это разные люди (один чуть грамотнее/продвинутее). Во всяком случае, продавцы, может быть хозяин и один.

вполне возможно что и на Тао он же
По ходу нет. Но мне показалось, что продавец Shenzhen SIE Electrical Technology Co., Ltd набирает заказы на Али и закупает товар на Тао. Конечно, что-то по мелочи у него имеется в наличии, а вот дорогой товар типа контроллеров STM32, по-моему, он закупает по факту заказа.

А вот то, что эти контроллеры не распространены, точнее продает их ограниченное количество продавцов, объясняется просто. Автор–то конструкции китаец вот он и держит все в своих руках. В Китае подделывают только сторонний товар, за подделками китайского товара очень строго следят.
+
avatar
  • vladius
  • 02 апреля 2017, 20:42
+4
+
avatar
  • t0xy
  • 15 июня 2017, 18:14
0
мой монстр превратился в еще большего монстра)
+
avatar
+4
Красиво. Автору успехов в продолжении
+
avatar
+6
спасибо, попытаюсь не разочаровать ;)
+
avatar
0
Я вот хотел фен, но не дождался вашего обзора, плюнул и заказал в четверг 858D + ( уже меньше 2000 руб).
А это что за зверь?
Поставил плюс. Сам в раздумьях по поводу:
Как я понимаю для комбо? паяльник + фен?
А есть ли обзор по сборке комбо с али?
+
avatar
0
Тут еще не было.
+
avatar
+3
Как я понимаю для комбо? паяльник + фен?

https://world.taobao.com/item/543189821574.htm
это тут ещё не обсуждали…
+
avatar
  • ggg
  • 02 апреля 2017, 22:39
0
А вакуум там зачем? Тройное комбо-то уже получается…
+
avatar
+3
там можно подключить демонтажный паяльник с отсосом припоя
+
avatar
  • ggg
  • 02 апреля 2017, 22:53
0
Т.е. предлагается в этот корпус ещё и помпу уместить?) И в прошивке какие-то опции для этого есть что-ли?
+
avatar
+3
да, там для помпы все есть, даже место ;)
+
avatar
  • ggg
  • 02 апреля 2017, 23:11
0
Фигасе… Там корпус 7 на 15 см… Осталось увидеть демонтажный и помпу и теперь я видел всё.) Там менюшка для вакуумного что ли есть какая-то?
+
avatar
+5
читайте комменты в моих обзорах
mysku.club/blog/taobao/45851.html
mysku.club/blog/taobao/48640.html
там есть и про меню, про помпу, и про демонтажный паяльник
и про космические цены для всего этого
+
avatar
  • ggg
  • 02 апреля 2017, 23:19
0
Ага, ясно, спасибо.) Коменты я где-то на второй сотне перестал мониторить чего-то как-то…
+
avatar
0
так а нафига там менюшка? вывел контакты для кнопки на разъем паяльника, включай ей помпу.
+
avatar
  • ggg
  • 02 апреля 2017, 23:20
0
Слишком просто для STM
+
avatar
0
ну можно транзистор поставить ;)
на самом деле — разницы-то никакой на чем собирать. то есть по сути там ничего хитрого не нужно — включай себе помпу по кнопке на пистолете, да и всё. правда, смотря какой нагреватель. если станция рассчитана на т12 — то там нетривиально уже…
+
avatar
+4
в последней прошивке для паяльника (2.11) для плат 2.0S и 2.1S
в меню есть пункты:
В новой прошивке меню увеличилось на 2 пункта:
13. Desolder Mode — режим выпаивания
В данном пункте меню выбираем:
— Valve — клапан
— Inching — толчковый
14. Pump Setup On Time — настройка времени работы насоса помпы.
В данном пункте меню настраивается время работы насоса помпы (10÷60секунд).
+
avatar
+1
Точно есть. А я все думал, что за хрень… :)
+
avatar
+1
Там есть два варианта 2 в 1 и 3 в 1. У тебя же в статье есть фотка этой станции на три инструмента. Паяльник фен и оловоотсос. Но KSGER с aliexpress только дилер и в технике ни бум бум. У него в магазине нет самого оловоотсоса. Я пытаюсь ему объяснить он не понимает. Прошу дать адрес китайского магазина где он компоненты берёт, он не хочет давать. Пришлось самому искать. Но на taobao тоже много магазинов которые торгуют этой станцией и запчастями к ней. Так я и не смог найти откуда они их берут. Все китайцы говорят что это их личный проект. Один даже прислал фотку стопки PCB в доказательство того что он автор проекта. Ещё нашёл множество видео сборки и даже немного схем. Вобщем вся система должна состоять из корпуса, трёх печатных плат, бп, помпы и собственно инструментов. Внутри выглядит так: платы выглядят так: схемы сборки такие: сами инструменты это клоны HAKKO, паяльник под T12, фен со встроенным вентилятором и оловоотсос (их два вида есть в форме пистолета и стандартный прямой) их полно по отдельности и вместе продаётся на ali. Очень хочу найти этот таинственный китайский форум или магазин где они обмениваются схемами под это дело, а если ещё и прошивку в исходниках удастся найти то вообще шикарно
+
avatar
0
Насколько я смог пока разобраться, головки-сопла оловоотсоса HAKKO FM2024 имеют такой же интерфейс что жала T12. И третяя плата на рисунке, судя по всему, просто самостоятельный контроллер T12, коих на ali множество продаётся. Соотвтетственно в корпусе она подключается самостоятельно и её можно не ставить, см. ниже. Самая сложная плата с двумя экранами включает в себя контроллер T12 и одновременно контроллер фена, и к ней в довесок идёт силовая плата для нагревательного элемента фена.
На этой же силовой плате есть таинственные выходы для помпы и GSW. Соответственно от FM2024 кабель имеет такой же интерфейс что T12 + какойто провод должен от него идти к блоку для кнопки включения помпы. Пока не могу понять как это всё собирается, но понял что вертикальный корпус который я считал корпусом для 2 в 1 на самом деле имеет и выход для оловоотсоса FM2024 и дырку с надписью vacuum (это значит вход шланга оловоотсоса). Тоесть в нём, по задумке таинственного китайского инженера, можно собрать станцию для всех трёх инструментов, только при такой конфигурации придётся при использовании оловоотсос и паяльник постоянно перевтыкать меняя местами, а нагревательный элемент у них будет с одного экрана главной платы управляться, тот который desolder & solder. Пока не понял как при этом будет управляться фен, будет ли вообще у него регулироваться мощность вентилятора. По идее у такой станции даже для двух инструментов уже должно быть три экрана. Один экран это температура паяльника/нагревательного элемента оловоотсоса оба на T12, один экран температура фена и один экран для регулировки оборотов крыльчатки фена.
Ну ктонибудь кто в теме, кто брал уже эту плату поделитесь же инфой ну!
+
avatar
+2
А зачем три экрана, что мешает сделать на одном управление паяльником-оловоотсосом а на другом сделать управление феном (что отлично описано в этом обзоре)?
+
avatar
0
Можно, может там так и сделано на этой плате с двумя экранами, не знаю
+
avatar
+1
в одном из моих обзоров уже показывал какие жала-картриджи используются в демонтажном паяльнике.
сама ручка так же уже была в комментариях.
их два вида есть в форме пистолета и стандартный прямо
Ручка HAKKO одна, единственная

пистолетная рукоятка съемная
Читайте внимательно смежные обзоры.

Как в комбо корпусе размещается оборудование для демонтажного пальника ищи на китай-форумах, информации предостаточно.

Один экран это температура паяльника/нагревательного элемента оловоотсоса оба на T12, один экран температура фена и один экран для регулировки оборотов крыльчатки фена.
Ещё раз — читайте внимательно смежные форумы и не будет таких глупых выводов.
+
avatar
0
А где есть обзор на эту систему с двумя платами? Мне осталось только разобраться как к ней подключается FM-2024 и можно заказывать и собирать.
+
avatar
+1
самого обзора нет, но об этой плате уже не раз писали тут и в смежных темах.
НО учитывая высокую стоимость FM-2024, никто его сюда не цеплял.
Читать китай-форумы и смотри их видео. Встречал не единожды, но ссылок у меня уже нет, удалил за ненадобностью.
+
avatar
+1
Так вроде насадки у них стоят по $30
https://item.taobao.com/item.htm?id=524393980920
а ручка есть копия ещё за $40
https://item.taobao.com/item.htm?id=550851358413
+
avatar
+1
Дорого :( тоже фен хочу собрать. контроллер + фен не больше бы 20 баксов бы. Паялку собрал на Т12, а фена нету доступного :(
+
avatar
  • duhid1
  • 02 апреля 2017, 20:49
+2
Фен, на оставшиеся 10 баксов вполне реально собрать блок управления, есть проект d-serviss.lv/index.php?mod=pages&pageName=solderingstation и его варианты на ардуинах, корпус и БП — халявные.

У меня где-то едет такой фен, но станцией даже не планирую заморачиваться, поставлю диммер на нагреватель и регулятор на ветродуй. Мне не для понтов и пайки чего-то шибко ответственного.
+
avatar
  • DDimann
  • 02 апреля 2017, 20:48
+2
За обзор плюс.
А вот по поводу сырости ПО — полностью согласен.
И насчет железа — тоже не все понятно.
Работает только с феном определенной мощности — похоже, что там или не ПИД (вряд ли), или тупо забили коэффициенты для данной мощности фена и «средним по больнице» скоростям потока и сопротивлению насадок, то бишь загубили идею на корню.

Еще личные предпочтения: так как я, к примеру, феном работаю «с руки» (без штатива) — то мне крайне неудобно совмещение в одном органе регулировки двух функций — уже не просто взгляд кинуть на табло, что бы температуру отследить — еще и смотреть (и следить), чего крутишь.
Хотя это может и дело привычки — скорость потока меняю редко, обычно повышаю его после выхода на точку плавления припоя, что бы прогреть как следует отпаиваемое/припаевоемое.
Причем для потока вполне хватит и переменника — энкодер не нужен, мне даже индикация скорости потока не нужна :)

Долго я на этот контролер смотрел, все думал: взять, не взять, теперь вижу — явно не стоит.
И если в других вариантах контроллеров (а они есть у китайцев) ПО то же — то их как то брать не тянет…

Правда, то «чудо», которым пользуюсь сейчас, еще хуже: пока крутишь энкодер — все равно, в какую сторону — думатель думает только про него.
Про температуру не думает, и, такое впечатление, что просто включает нагрев на полную.
Понизил с 220 до 200, переходит на отбражение текущей температуры — а там уже 240.
Так что если только ради избавления от этого «чуда» купить«чудо» новое, все таки не такое чудесное…

Кроче, думать надоть…
+
avatar
+5
Долго я на этот контролер смотрел, все думал: взять, не взять, теперь вижу — явно не стоит.
И если в других вариантах контроллеров (а они есть у китайцев) ПО то же — то их как то брать не тянет…
Ну, хоть с принятием решения помог…
+
avatar
  • DDimann
  • 02 апреля 2017, 21:20
+1
Ну, хоть с принятием решения помог…
Дык за то и плюс :)
+
avatar
+1
sancho1971, огромное спасибо за обзор! Очень ждал.

Вопрос — а на тао не попадались комбо 2 в одном (и фен и паяльник) в сборе? По-моему я видел что-то тоже с названием woka, но блин найти не могу — цены хочу с али сравнить — там сейчас такая 250$ где-то.

Меня еще народ тут замучил, может кто подскажет:

Люди хотят простенькую станцию на т12 без мозгов особых + фен — что можно порекомендовать? ибо кроме BAKON-а я больше ничего не знаю :)
+
avatar
  • DDimann
  • 02 апреля 2017, 21:20
0
а на тао не попадались комбо 2 в одном
К примеру вот.
Если поискать, то их много там…
+
avatar
+3
дороговатый вариант даже для Тао
+
avatar
+4
простенький вариант паяльник Т12+фен, тем более одной готовой платой не встречал
есть разработки на радиокоте, может там чего найдете
+
avatar
  • DDimann
  • 02 апреля 2017, 21:55
0
Встречал под вертикальный корпус. С дисплеем 0,96" — одной платой, с двумя энкодерами и двумя дисплеями, с дисплеем 1,3" — две платы, дисплеи вынесены на отдельную — места не хватило.
Правда, сейчас найти не могу почему то, надо китайский подучить :)
На работе посмотрю, если не забуду, вроде там в закладках было.

Правда, пока искал — снова нашел еще одно чудо: паяльник с Т12 c дисплеем 1,8"
+
avatar
+3
Видел это извращение ;)
в перерывах между пайкой можно кино смотреть…
+
avatar
0
Существует фен для bakon 950d?
+
avatar
+8
Саше огромное спасибо за терпение и время потраченное за статью!!!
Вот кому интересно, небольшое видео о работе фена, скажу сразу у меня нет времени и возможности снять видео обзор: www.youtube.com/watch?v=jQDrU4IK5og&t=9s
Поправка для статьи: маркировка A36 в схеме, это операционник OPA336NA усилитель термопары
+
avatar
+1
Качество китайских плат (пайка смд компонентов) + сырое ПО пока отбило желание покупать этот конструктор.
Спасибо за статью, большую работу проделали!

P.S. Долго ждал от Вас статью и не дождавшись нашел вот это: sxem.org/2-vse-stati/21-termometry/203-skhema-payaln-fenom-852d-atmega8-pid. Программатор и контроллер уже на таможне.
+
avatar
+4
Долго ждал от Вас статью
Кто ж знал что любой фен не подходит к этому контроллеру, а нужен именно конкретный…
Пришлось снова заказывать, везти, ждать…
+
avatar
  • b1Ack
  • 09 апреля 2017, 17:51
0
Наверное проще посмотреть на плату и что-то там в делителях подкрутить чтоб стало ок. Или в параллель резистор поставить, чтобы сопротивление снизить. Но это не очень ок вариант, греться будет сильно.
+
avatar
  • ufaman
  • 02 апреля 2017, 22:06
+1
За обзор спасибо.
Поправка — myMeest доставкой в Россию не занимается. На сайте у них такой список — Израиль, Украина, Узбекистан, Казахстан.
+
avatar
+3
До марта месяца возил, и тарифы были даже выгоднее чем для Украины…
Сейчас, УВЫ.
+
avatar
  • Bilko
  • 02 апреля 2017, 22:46
0
+100500 тоже повелся на совет накупил товара отправил на склад этого meets, начал отправлять — извините доставки в Россию временно нет, что делать пока не знаю, могут переправить внутриКитая но кому пока не нашел, буду благодарен за совет.
+
avatar
  • bahek29
  • 02 апреля 2017, 22:23
0
а на али кто видел такой держатель для фена?! все что находил — было дороже чем стоимость фена… пришлось печатать на 3д
+
avatar
  • Bilko
  • 02 апреля 2017, 22:48
0
Я нашел и купил за 700-800 р фен+ держатель и отдельно есть держатель но на него была платная доставка, посмотри ссылку я выше давал на проект фену там ссылку уазывал
+
avatar
+1
Вообщем всё, что не известно расскрыл товарищ Юра, а в остальном — спасибо за обзор.
+
avatar
+3
Вообщем всё, что не известно расскрыл товарищ Юра
А Вам мало, почитайте везде в покупках на Али все кричат «мол собрали а он врет на 100-150грд» я же разобрался в чем прикол ;)
salamatin Денис извини, мы нечаянно ;)
И ты же вроде говорил, что про прошивку не слова ;) или уже можно :)?
+
avatar
+5
Хоть меня в обзоре и не упомянули за предоставленный для обзора материал… Есть плата в спринте этого контроллера, прошивка и кейген для активации. Но говорю сразу, плата для сборки не для новичков.
Все руки не доходят. Раз есть прошивка, то можно нарисовать свою плату. Покупается БП отдельно. Я за 2 бакса взял 24 и 5В на выходе. Платка за 2 бакса с STM32. И останется только сделать плату обвязки.
Но лучше за 30$ сразу взять комбо. В комбо 2 платы. Но вторую при желании можно сделать самостоятельно. Там стандартные симистор с оптосимистором (1.5$) и детектор нуля на трасформаторе напряжения (2.5$).
+
avatar
+5
Денис, не упомянул, каюсь, могу исправить ;)
+
avatar
+2
Да я не в обиде :). Это тебе спасибо за обзор.
P.S. Я сам этот фен до сих пор не собрал, хотя все компоненты и плата есть. У меня СТОЛЬКО этих проектов в разработке по мотивам обзоров mysku, на все времени нет. Я вот из последнего для народного БП gophert CPS-3205 новую лицевую панель делаю, с цветным дисплеем.
+
avatar
+3
для народного БП gophert CPS-3205 новую лицевую панель делаю, с цветным дисплеем
интересно глянуть что в итоге получится ;)
+
avatar
+1
Обязательно поделюсь.
+
avatar
  • ggg
  • 02 апреля 2017, 23:12
0
С переработкой платы? Там для разъёмов места не будет случаем?)
+
avatar
+1
Полностью своя плата. И соответственно вся лицевая панель. Так что можно сделать как угодно. Пока на стадии макета платы. То есть пишу прошивку свою.
+
avatar
  • ggg
  • 03 апреля 2017, 07:03
0
Демонстрировать по завершению будете? )
+
avatar
0
Выстави пожалуйста!
+
avatar
0
хм. а вторая плата для комбо тоже есть — ну, схема там, сама плата? я б собрал… но так посмотришь — 30 баксов контроллер комбо, и еще 30 баксов вторая плата… да ну его в баню, с такими ценами.
+
avatar
+3
есть только плата для этого варианта
+
avatar
0
того что в обзоре? дык тут платы той — контроллер, энкодер, да дисплей… а вот на комбо сэкономить — это было бы интересно.
+
avatar
+2
увы, нету
+
avatar
+1
На комбо нет прошивки. Автор решил не афишировать ее. А без прошивки ничего не сделать.
+
avatar
+1
не, ну так можно было б купить хотя бы только контроллер, а вторую, силовую плату — слепить самостоятельно. 30 баксов за контроллер я и моя жаба — в состоянии понять и простить, но 60 за комплект — переборчик…
+
avatar
0
На комбо так и не появилась прошивка? Ато я с экспериментами по детектору нуля убил контролер. Даже попользоваться не успел.
+
avatar
0
стучи в личку Денису, ака salamatin, кажись он слил прошивку с комбо
+
avatar
0
Спасибо за инфу. Вот щас порылся на таобао, подскажите в чем подвох такой цены(дешево както)? https://world.taobao.com/item/532758134071.htm
+
avatar
0
это только алюминиевый корпус
+
avatar
0
А я уже губу раскатал, снова растройство(
+
avatar
0
Это же китайский язык, что там не понятного ;-)
(читай внимательно перевод ;-)))
+
avatar
0
а можно ссыль на такие халявные б.п.? или там по 1а выход?
+
avatar
+2
БП под фен. Там много и не надо. 24В на вертушку фена и 5В на 3.3В логику. То есть сразу 2 выхода есть (2 обмотки). И не надо искать преобразователь с 24В на 3.3В. А спираль от 220В питается. На самой плате из обзора БП на ~10-15Вт.
Сейчас глянул где брал, уже разобрали. 6 штук хватанул про запас.
Теперь около 4$ только нахожу.
+
avatar
+3
Вот похожий на Тао, так же немного дешевле 4$
АС 85-265ВV
DC1 24V1A
DС2 5V1A
30W

или вот, там же на Тао, 2,55$
+
avatar
0
А объясните для чего нужен детектор нуля? Будет ли без него работать фен? Чем можно заменить? Заказал плату 2 в 1, а на силовую как то жаба душит ради этого детектора.
+
avatar
+4
он нужен, что бы симистор открывался в момент перехода сетевого напряжения через 0 и было меньше сетевых помех
+
avatar
  • vmv7
  • 03 сентября 2019, 09:38
0
тут детектор нуля может применяться для фазового регулирования, но чтобы точно узнать, надо смотреть форму синусоиды на выходе симистора.
+
avatar
+2
тут есть прошивка для термофена на с STM32F030 исходниками: http://radiokot.ru/forum/viewtopic.php?f=2&t=132764, может чем поможет, однозначно там циферблат на MAX7221, тут целый OLED экран.
+
avatar
+4
Спасибо, интересно, гляну
+
avatar
+4
а не возьмешься эту прошивку перелопатить?
исходников правда нет, но саму прошивку Денис, ака salamatin, предоставил, можно «расковырять»
+
avatar
0
К сожалению, не смогу, сейчас, вообще нет свободного времени, даже на этот сайт захожу крайне редко.
+
avatar
0
Так если уж на одном контроллере комбо собрать не светит, то для фена и STC пойдёт.
+
avatar
+4
там даже Атмеги 8 хватит
НО предоставьте готовые отлаженные варианты
+
avatar
+4
Да примеру конструкция от ЛИ с радиокота ;) прекрасно работает.
+
avatar
  • Nemexis
  • 03 апреля 2017, 00:00
0
Обзор, Супер. Большое спасибо, очень интересно было почитать. Точно куплю себе.

Вопрос не в тему, подскажите, какой кабель 8 жилку купить для GX-16. Не могу найти мягкий, пока обхожусь МКШ 7x0,5 и КГВВ, но он 7 жилка. Нужен внешний на 220В, переделываю студийный свет для фото. Не более 1А на жилу.
+
avatar
  • bazilio
  • 03 апреля 2017, 03:32
0
А на форуме\блоге китайца разработчика чтонибудь пишут про судьбу этого проекта?
+
avatar
+4
Блог закрытый, только для своих, чужаков там не любят и банят
если бы проект не похоронили, а развивали, то версии плат и ПО были бы в ассортименте (как для паяльника)
+
avatar
  • Vit_r
  • 03 апреля 2017, 05:36
+1
Только сегодня узнал что паяльные станции Lukey нифига не безопасные: geektimes.ru/post/287584/
Тут таких проблем, надеюсь, нет?
+
avatar
  • nicman1
  • 03 апреля 2017, 06:42
+6
Я собрал по такой схеме и не парюсь.Безопасность100%. А на счет применения контроллера на фен… лишний гемор. Термопрофиль все равно не выдержишь, потому что все тактильно… поднес чуть ближе чуть дальше… повращал… и.т.д. Тоже самое и со скоростью обдува. В китайском фене с насадками, на самой большой скорости, фиг что сдуешь. Регулирую симистором и не парюсь. Единственное что не стыкуется, так это напряжение на карлсон… у меня 1 вольт падает поэтому вместо 24-23. Пробовал визуально определить разницу в скорости… не шибко ощущается.
+
avatar
+5
Интересно получилось, запили обзор или выложи подробности
я думаю здешний люд будет благодарен
+
avatar
  • duhid1
  • 03 апреля 2017, 10:05
0
Термометр покупной или самоделка?
+
avatar
  • nicman1
  • 03 апреля 2017, 13:37
+1
Сейчас вообще нет смысла делать что то самому, в первую очередь финансово… я лично преследовал цель убить зимнее время, т. к. сижу дома. Вот… купил комплектующие в Китае, что то сделал сам и собрал. По себестоимости… проще купить готовую что многие и делают. Сейчас мучу нижний подогрев… опять сам буду пробовать… благо на тюбе есть много учителей.
+
avatar
+7
не всегда, то что готовое лучше самопального
плюс растет самооценка и крутизна в глазах друзей ;)
+
avatar
  • bazilio
  • 03 апреля 2017, 15:24
0
+
avatar
  • nicman1
  • 03 апреля 2017, 20:00
+1
Без системы контурного регулирования весь ребол сводится к банальному опыту. Поэтому респект изобретателям системы Квадрат… А посему вас ждет много испорченного железа до момента приобретения опыта. В общем ребольщики и сами в этом признаются.Можно попробовать замутить на 2х контурном регуляторе Базис, правда дороговато.Может у кого на работе применяют… так в качестве пробы.
+
avatar
  • duhid1
  • 03 апреля 2017, 15:27
0
Собирать готовое не интересно. Это делаешь не для удовольствия, а чтобы быстро и сразу. Термометр мне нужен ровно для этих же целей, хотелось бы узнать о нем подробнее, где купили, как приспособили.
+
avatar
  • nicman1
  • 03 апреля 2017, 17:19
+1
https://aliexpress.com/item/item/XH-B310-K-type-thermocouple-meter-industrial-digital-thermometer-30-800-degree/32458730313.html
Вот ссылка на термометр. На Али их валом. Приспособил… глянь рис. в верху
+
avatar
+3
глянул ссылку, а на сколько точно показывает?
+
avatar
  • nicman1
  • 03 апреля 2017, 19:50
+1
У меня образцового нет… но по мультику 838 одинаково идет. Хотя все относительно. Термопара такая же используется.У китаёз госповерки нет.
+
avatar
+3
он же на Тао
+
avatar
  • duhid1
  • 04 апреля 2017, 11:46
0
Довольно дорогой для такой колхозной самоделки. Как думаете, а tm-902c подойдет?
+
avatar
+3
2 бакса с мелочью это дорого?
+
avatar
  • duhid1
  • 04 апреля 2017, 12:15
+1
У нас нет нормальных посредников с Тао. А на Али он 7 баксов стоит.
+
avatar
+4
да, нафига вам эти посредники, найдите перевозчика и покупайте сами
+
avatar
  • duhid1
  • 04 апреля 2017, 12:38
+1
У нас и перевозчиков нормальных нет.
+
avatar
+4
эти не годятся?
+
avatar
  • duhid1
  • 04 апреля 2017, 12:54
0
Если бы подходили для небольших покупок, люди пользовались бы. Вы же прекрасно знаете ситуацию, что мало кто в РФ покупает с Тао.
Даже если появляются какие-то выгодные перевозчики, они довольно быстро исчезают или начинают ломить цены.
+
avatar
+4
в Украине так же…
экономическая ситуёвина, когда коммуналка зашкаливает и цены растут быстрее чем зарплата, приходится искать варианты, где купить то же самое, НО дешевле
Тао один из вариантов
+
avatar
+5
Как писАл duhid1
А на Али он 7 баксов стоит.
+
avatar
  • duhid1
  • 05 апреля 2017, 11:06
0
К чему этот сарказм? Дикость какая-то… Даже заходить уже неприятно в комменты
+
avatar
  • tianddu
  • 03 апреля 2017, 07:15
0
скажем так, не паяльные станции люкей, а вообще все термофены на симисторах)
+
avatar
0
Исправьте, пожалуйста. Трансформатор напряжения, не тока. И по даташиту — potential transformer.
+
avatar
  • tianddu
  • 03 апреля 2017, 07:30
-1
т.е. нет смысла брать ее? проще собрать на атмеге?
Впечатление конечно сильно двоякое… если контроллер паяльника на стм32 имел реальные преимущества то тут только индикация и управление в плюсе…
А по поводу тао… там вот лежит скажем контроллер паяльника голый за 118 (если брать скажем услуги склада это еще 10% — 12 юаней) + 30 доставка до склада + растаможка 250 р/кг + доставка. 118+12+30=160 юаней курс около 8 рублей за юань сейчас 1280 рублей + весит плата около 100 грамм это еще 25р, доставка до склада в РФ еще 25р и доставка скажем еще рублей 200, если в общей куче то может и 50 за позицию выйдет. Итого 1380 рублей что равно 24 бакса. Контроллер на али лежит за 29,99 + если добрать до 35 то будет скидка пару баксов, и контроллер идет в комплекте с разъемом и ручкой энкодера, итого 30-2-2,8(по кэшу) получим 25 баксов и гораздо меньший геморой, в случае чего есть возврат денег… Вот одежду на тао, это да ее могут проверить без всяких проблем, а технику, пока нет…
+
avatar
+5
Вот Вам конкретный заказ
1 контроллер 1.3" 2.1S белый
2 блок питания 24В 4А
3 корпус в сборе
4 разъем для шнура питания с предохранителем и выключателем питания.
5 вкладыш в ручку
6 подставка для паяльника
7 бронзовая стружка в банке
8 провод 5 жил 1,5м
9 ручка 900 черная
10 жало KF
11 жало ILS
12 жало BCM2
13 жало JL02
14 припой 0,6мм 100гр

приехал на прошлой неделе
подробности с сылками и цена тут — yadi.sk/d/AujDHZ_g3GaqXr
стоимость комплекта 53$ с мелочью
доставка в Украину 14$

По поводу возвратов, на Тао это так же работает, уже приходилось возвращать…
+
avatar
  • tianddu
  • 03 апреля 2017, 09:52
0
спору нет мелочевка по цене вкусная, и всякие корпуса, шнуры, стружка, жала вкладыши взять можно. Но вот именно контроллер на али сейчас подешевел 2.1s стоит 25 баксов, с кэш 22 + в комплекте разъем. Это я к тому что для желающих заменить только контроллер, выгоднее заказать с али за 22 бакса.
+
avatar
+4
+ в комплекте разъем
в комплекте не только разъем, но и батарейка
вот комплект
+
avatar
  • tianddu
  • 03 апреля 2017, 10:00
0
подскажите а как так у вас доставка по китаю в большинстве лотов 0? из-за закупки всего в 1 магазине?
+
avatar
+5
это от магазина зависит, от его удаленности от склада и когда в одном покупаешь, то платишь 1 раз, т.е. стоимость одна на всё
+
avatar
+1
В вашу подставку моя FX-9501 ручка не подойдет?
Может посоветуете не дорогое и удобное.
+
avatar
+4
Подставка под ручку Люкея
ручки FX-9501 в наличии нет, но в обзоре подставки
есть вариант решения
дешевле и удобнее этой я не встречал
+
avatar
  • Vadik56
  • 05 апреля 2017, 20:26
+4
Привет всем! Подтверждаю и докладываю, заказ прибыл в целости и сохранности, упаковано всё очень качественно и аккуратно. Читая обзоры и просматривая видео на ютубе я даже представить себе не мог на сколько данная ПС миниатюрна. Очеь доволен, рекомендую! Огромное спасибо Александру за помощь в приобретении, очень приятный и порядочный человек.
+
avatar
0
На Ali есть такой коврик?
+
avatar
+4
такие не встречал, меньшие, формата А5 видел
+
avatar
+5
такой, НО за такие бабки, нафиг он нужен
+
avatar
0
это тут ещё не обсуждали…
Крутая штука ))
А как покупать на тао? Есть подробные инструкции?
+
avatar
+5
как писал уже ранее, покупать на Тао можно двумя способами:
1. Простой. Покупаешь через посредника. Он все делает за Вас, а Вы платите ему за услуги денежку. Зато никакого геморроя. Как на Али выбрали что нужно, раз заплатили и ждите когда привезут.
2. Сложный. Покупаешь САМ. Предварительно надо найти перевозчика, который возит к Вам в страну, зарегится на его сайте, получить адрес его склада в Китае. Используя это адрес как место доставки в Китае зарегится на Тао. Далее покупая товар нужно самостоятельно отслеживать его движение на склад перевозчика, потом когда всё уже приехало на склад, нужно оформлять доставку на Ваш адрес, и опять же отслеживать движение посылки к Вам домой.
Стоит ли оно того, что бы заморачиваться и покупать самостоятельно или проще купить через посредника или переплатить почти в двое на Али — решать ВАМ.
Я свой выбор сделал и он меня устраивает.
+
avatar
  • rexen
  • 03 апреля 2017, 09:06
0
А что, компрессорные/мембранные фены отмирают? Раньше читал, что у турбинок хуже дела с продувкой тонких сопел.
+
avatar
  • sdfpro
  • 03 апреля 2017, 11:27
-5
+
avatar
+6
есть посредник — он находит для вас товар, покупает его, везет на склад перевозчика или отправляет сам. За это он берёт хорошие деньги, а так же он упорно не замечает, точнее замечает, но не афиширует: акциями, своим рейтингом VIP, купонами, а тупо для ВАС лепит ценник по максимуму.
а есть перевозчик, он принимает товар, пакует и отправляет по адресу. Он так же берёт денежку, но куда меньшую.
А я покупаю сам и использую все доступные мне бонусы.
+
avatar
  • ggg
  • 03 апреля 2017, 13:33
0
акциями<… >купонами<.....>использую все доступные мне бонусы.
На Тао тоже купончики всякие есть?
+
avatar
+5
купончики, не так часто, но так же имеются
есть так же Ваш статус как покупателя (VIP) и в зависимости от уровня этого VIPа цена может меняться
+
avatar
  • Djovani
  • 03 апреля 2017, 13:17
0
Кронштейн подставки представляет собой стальной уголок, прикреплен к подставке с помощью 4 саморезов
У меня эти саморезы раскололи пластмассовые штырьки крепления.
Просверлил по середине отверстие и прикрутил на на винт с потайной головкой.
+
avatar
  • dsprts
  • 03 апреля 2017, 14:59
0
На люкее 702 перебирал ручку менял провод. За 10 лет резинка на вентиляторе стала пластмковой. Геркон сломал. Платы коммутации нет.
+
avatar
  • dsprts
  • 03 апреля 2017, 15:01
0
На люкее 702 перебирал ручку менял провод. За 10 лет резинка на вентиляторе стала пластмковой. Геркон сломал. Платы коммутации нет. Бывают в продаже?
+
avatar
  • manatu
  • 03 апреля 2017, 15:03
0
Отличный обзор! В карму ПЛЮСИЩЩЕ!!! Сам уже пол-года как приобрел фен без мозгов, но так и не нашел нормальный контроллер. Теперь буду собирать =) УРА!
+
avatar
  • bazilio
  • 03 апреля 2017, 20:31
0
на али тува хуча фенов начиная с 400р. выглядят одинаково, какие то с насадками идит, другие без, но в описании не пишут на какое напряжение, какая мощность… только для какой модели станции…

как разобраться?
+
avatar
  • nicman1
  • 03 апреля 2017, 20:42
+1
Такой фен как в обзоре… можно купить на Али, недорого.У него спираль на 220в. 70 Ом., вентилятор на 24 вольта… ток не большой, что то около 250мА если память не изменяет.
+
avatar
+4
Ну, я вроде указал от какой станции использовал фен — YIHUA-862D+.
Спираль на 220В, сопротивлением 73Ом
Турбина на 24В
+
avatar
  • nicman1
  • 03 апреля 2017, 21:17
+1
отписывался для оппонента Bazilio
+
avatar
+4
у Юры, земляка, люкеевский нагреватель на 70 Ом трудится… ;)
я так думаю, можно купить любой подходящий по конструкции фен, хоть от люкея, хоть от чего угодно, главное — конструкция нагревателя должна быть как у моего второго, с керамическим каркасом (у люкея каркас похожий, но из слюды) под обычную спираль, тогда можно будет любую спираль намотать-подобрать.

п.с. я вот может со своей немного по извращаюсь, попытаюсь температуру реальную подогнать под выставленную
+
avatar
  • nicman1
  • 03 апреля 2017, 20:54
+2
На Али есть отзывы о товаре… там часто пишут данные… их предоставляют те кто уже получил товар. Вот ссылка посмотри.https://ru.aliexpress.com/item/Hot-Air-Desolder-Gun-Handle-FOR-858-8858D-878A-878-Rework-Soldering-Station-5pcs-Nozzles/32606928269.html?spm=2114.13010608.0.0.93hioa
+
avatar
  • GDN
  • 03 апреля 2017, 21:23
+1
Может пригодится кому.Брал фен с подставкой тут:
https://aliexpress.com/item/item/Heat-Gun-Hot-Air-Desoldering-Gun-Handle-FOR-858-8858D-878A-878-Rework-Soldering-Station-BGA/32782377393.html
https://aliexpress.com/item/item/Heat-Gun-Hot-Air-Desoldering-Gun-Handle-FOR-858-8858D-878A-878-Rework-Soldering-Station-BGA/32786164215.html
Продавец то тут, то там периодически снижает цену до 12.5/13.5$.С купонами для новорегов взял задешево.Сопротивление 70 Ом, турбина 24 В.
+
avatar
+4
я рассматривал похожий на Тао, но крепление насадок меня не впечатлило…
+
avatar
  • nicman1
  • 03 апреля 2017, 21:38
+3
выше по обзору кто то с подставкой заморочился… сегодня на ютубе увидел и сразу себе сварганил
+
avatar
+4
а как реализован переход фена в ждущий режим?
магнитики где?
+
avatar
  • nicman1
  • 03 апреля 2017, 21:54
+3
через микрик на подставке на самой станции, геркон мне не пригодился.Просто не нашел в магазине и сварганил на микрике, он и прижился.
+
avatar
+4
а рогатины — это крепеж для пластиковых труб?
оригинально ;)

Блин, я только сейчас рассмотрел ручки и корпус, и вспомнил, где их недавно видел ;)
в моем же обзоре паяльника
молодец, прикольно вышло, правда на почту мне ты так ничего и не отправил
+
avatar
  • nicman1
  • 03 апреля 2017, 22:13
+1
Да я посмотрел твои обзоры… думаю тебе и так все понятно. А что касаемо обзора фена, то по мне лучше чтобы фен и паяльник в одном корпусе были. Ну и естественно на STM. Я когда заказывал на Али STM, такого варианта не было. Я и корпус собрал бы другой.
+
avatar
  • bazilio
  • 04 апреля 2017, 04:07
0
интересно у Woka есть отдельно контролер фена !? возможно на заказ китаец допилил софт…
+
avatar
+6
Ага, после того как они испаганили паяльник…
+
avatar
  • vetalkh
  • 04 апреля 2017, 20:21
0
Супер обзор! Плюс. Спасибо автору, прям хочется но жаба душит.
+
avatar
0
+
avatar
0
Купил вот эту https://aliexpress.com/item/item/700W-Hot-Air-Gun-858D-ESD-Soldering-Station-LED-Digital-Desoldering-Station-Upgrade-from-858D/32667954755.html
Очень напрягает постоянная калибровка температуры при смене насадок. Для меня непонятно почему вообще температура меняется? Ведь термопара стоит на выходе спирали и при смене оборотов вентилятора температура не меняется. а при смене насадок убегает на 150 градусов. Чудеса.
Читая обзор, думал, что этот набор может держать температуру при смене насадки. Оказалось хрен вам. Какой тогда смысл за все это переплачивать? Тем более, что даже калибровки нет. Я на своей 858D хотя бы подстроечник покрутить могу после того как насадку поменял.
+
avatar
+5
я когда покупал набор, так же не знал, об отсутствии калибровки. Зато теперь, все, кто прочитал — знают о этом недостатке обозреваемого контроллера.
+
avatar
+4
если помнишь я тебе еще до этого в личку писал что у фена калибровки нет
+
avatar
+4
Та да, но была надежда, что не всё так печально…
Потому и заказал ;)
Теперь вот думаю, что можно программно/аппаратно изменить для улучшения работы фена.
+
avatar
+1
Вот за обзор спасибо
+
avatar
0
кстати интересно,
с той ручкой фена что продавец толкает (с зажимами байонет или как их там) результаты ведь отличатся особо не должны?
+
avatar
+4
не знаю, я не проверял
дело не в фене, а в сырой прошивке
+
avatar
0
про сырую прошивку я понимаю. тут я никак сам не исправлю.
меня интересует банальное повышение мощности чтоб с насадками (и при меньшем потоке) показания температуры от реальных не так сильно отличались. мож в той ручке спираль потолще и сопротивление еще меньше, или еще чего…

p.s. в моем случае выбирал между saike 8858 и вашим вариантом. подумал что один фиг там не идеал и там сырое. разница по деньгам есть, но ручку крутить много удобнее чем кнопкы тыкать (привет bakon 950d).
+
avatar
+4
спираль не проблема, каркас нормальный, можно любую поставить — ну это если вдруг сгорит или мощИ не хватит
+
avatar
0
Вариант — Т12 + https://aliexpress.com/item/item/YOUYUE-8586-AC-110V-220V-700W-2-In-1-SMD-Rework-Soldering-Station-Hot-Air-Gun/32761339746.html С ништяками:)
А штатный паяльник пригодится…
+
avatar
+2
был такой продал
+
avatar
  • bazilio
  • 11 апреля 2017, 02:57
0
поискал отдельно фены на АЛИ — насчитал с ручкой турбиной 4 варианта включая этот и все они какие то недопиленные…

видимо отношение такое к фенам

один только более менее по соотношению цена\качество и то же полгода как ТАО перебрался на АЛИ…

если бы у этой модели ручка была народной — купил бы, я вот не понял из каких соображений китаец применил именно эту модель…

вероятно просто валялась давно и нужно было куданибудь вкорячить…
+
avatar
  • bazilio
  • 11 апреля 2017, 03:00
0
народ! а попадался комунибудь 8жильный силиконовый кабель по вменяемой цне на АЛИ?

900р\м — как ни круи не по христиански при том что 5 жил 150р.\м
+
avatar
+5
У меня в видео, провод «кастомный» белый(очень мягкий получился): кремнийорганическая трубка, вн. диаметром 6мм+6 жил малого диаметра(МГТФ)+2 жилы силовые(МГТФ в стекло-тканевой изоляции, не знаю его маркировку) вообщем провод получился идеальный, очень мягкий без эффекта памяти и самое главное это «иммунитет» к высокой температуре(до 500-600грд).
+
avatar
+2
Доброго времени суток! За обзор большое спасибо.Много инфы извлёк. Пытаюсь собрать Combo 2v 1 не работает нормально фен с китайчика инфы не вытянуть.Вы можете дать информацию сколько термопара Ом? Заранее благодарен…
+
avatar
  • mamusik
  • 25 апреля 2017, 21:47
+1
интересный обзор
+
avatar
  • zalvis
  • 29 апреля 2017, 11:41
+1
Всем привет.
Имею проблему с индикатором, может кто подскажет в чем может быть проблема?
Родной индикатор синий 1.3" поменял на такой же только белый, но беда индикатор не работает, ни изображения ни подсветки нет.
Слева родной синий индикатор, справа купленный белый.
Заранее спасибо.
+
avatar
+1
Подсветки там и не будет- это OLED индикатор, сам пиксель светится.Проверь на белом полярность питания. Она у тебя задается перемычками на плате. На своем контроллере менял точно также синий на белый- подошло все без плясок…
+
avatar
+1
Хотя сейчас посмотрел вроде полярность выставлена на белом также как и на синем индикаторе, лучше проверить… А до этого белый индикатор где-нибудь проверялся?
+
avatar
+1
лучше бы на Тао взял, такой как у меня или Dmitriy_1980
+
avatar
  • zalvis
  • 29 апреля 2017, 12:33
0
Поздно, купил до того как…
Ссылочку напомни пожалуйста, посмотрю на него.
+
avatar
+1
Чувствую я что мой фен снова остался без дисплея на 1.3…
Вот https://world.taobao.com/item/530763650699.htm

приехал такой позавчера…
+
avatar
  • zalvis
  • 29 апреля 2017, 14:06
+2
Интересно, какой вид у него сзади, сфоткаешь?
+
avatar
0
напомни завтра с утра, выложу фото
+
avatar
  • zalvis
  • 29 апреля 2017, 16:30
0
Ок.
+
avatar
  • zalvis
  • 30 апреля 2017, 08:13
0
Привет.
Напоминаю про фотку.
Спасибо.
+
avatar
+1
Вот


Dmitriy_1980 — ты менял дисплей на паяльной станции с 2.1S, он такой же был?
+
avatar
+1
Да, точно такой!
+
avatar
  • zalvis
  • 30 апреля 2017, 14:12
+2
Саша спасибо.
+
avatar
  • zalvis
  • 29 апреля 2017, 12:19
0
С питанием все в порядке, прозвонил, одинаково, а вот проверить не где и не на чем, в этом и проблема.
Самое обидное, что купил два индикатора и оба ведут себя одинаково, вот есть сомнения, что то не правильно или оба не рабочих?
Может контроллеры разные, на шлейфе обозначение индикаторов разное, на родном QT1106P07A, на купленном UT0206P05P.
+
avatar
0
Неделю назад доехал «2 в 1»…
Пол-недели потратил на докупку клемм и части коннекторов (на Али прод, скотина, забыла все клеммы, коннектор к фену, GT12 разъемы, кнопку и т.д. — обещает дослать как только, так сразу как холидеи кончатся), до субботы ждал доставку кримпера под эту мелочь: слава богу с Ру-склада и послали ЕМС (мой для обычных умудрялся клеммой перекусить провод)…

Запустил, пока на логике гоняю…
Часть фена — в меню после сис инфо:
9 Дата-время
10 RTC Adj
11 RTC Init
12 Init

В остальном — вылитый по настройкам.

Конструктивно — плата управления (два дисплея, два энкодера, коннекторы и контроллер) и плата «релейная» — там тупо управление реле нагревателя и два выхода «вроде как силовых» для помпы и клапана. В отличие от вашего — никакого тебе блока питания на ней и т.д. В режиме чистого паяльника — вполне может и без второй платы…

Часть «паяльника» — похожа на последние версии для T12-STM32 контроллеров. Подробно пока не сравнивал.
Выход — 6 пин. В режиме T12 подключаются параллельно контакты термопары и нагревателя, в режиме выпаивателя — они идут порознь. Скорее всего поставлю шестипиновый и в разъеме паяльника замкну нужные выходы. Просто выпаивающий пистолет давно лежит и все это ради него и затевалося…

Шуточки нашего городка:
1. Разведены UART и SWD. Нафига UART я не понял — инфу там не гоняет.
2. В моём — залочки нет, прошивка, как это ни странно, мельче, чем свежие версии для T12-stm.
3. Собственно — один контроллер на обоих: STM32F101CBT6 — честно говоря, рассчитывал на 103 серию…
+
avatar
  • skyalex
  • 05 августа 2017, 17:54
0
Если залочки нет, слить прошу есть возможность?
+
avatar
0
Вот сутки-б назад, когда в городе был! Она слита, но скинуть не могу.
+
avatar
  • skyalex
  • 05 августа 2017, 18:22
0
Ну мне не горит ) Могу подождать.
+
avatar
+1
Ага ребята, прошивка то сольется, но при инициализации проша попросит ввести ключик ;) и кайф от слитой прошивки, перейдет к Денису ;), вот только незнаю, есть ли у него кейген на «комбайн».
+
avatar
  • DmitryA
  • 12 декабря 2017, 23:26
0
Выложили куда-нибудь?
+
avatar
  • Bald
  • 27 сентября 2017, 19:36
0
Подскажите пожалуйста. Купил тоже 2 в 1 есть проблема. Нет в фене термистора пока не нашел хотел проверить без него и впаивал резистор, думал запуститься но ошибка. Какую роль этот термистор выполняет? Без него запустить можно? Может ошибка не из за него и неисправна плата. Ещё конденсатора не хватает C15, продаван сказал так и надо и какой должен быть не сказал.
+
avatar
  • zalvis
  • 02 мая 2017, 12:09
+1
Всем привет.
Отписываюсь, дисплеи живые, работают отлично, проверил на контроллере ардуино.
Так что скорее всего проблема в не состыковке контроллера дисплея и платы контроллера паяльника (программное обеспечение). Родные дисплеи контроллер CH1106, а в моем скорее всего SSD1306. Я так понял, что нужно инициализировать контроллер SSD1306 в программном обеспечении STM32. Интересно в программном обеспечении STM32 можно увидеть где прописан дисплей?
+
avatar
  • zalvis
  • 02 мая 2017, 19:15
0
Саша, похоже такой же дисплей как и твой, только на Али.
https://aliexpress.com/item/item/1PCS-1-3-OLED-module-white-color-128X64-1-3-inch-OLED-LCD-LED-Display-Module/32713613409.html
+
avatar
+1
похож…
только мой дешевле немного
+
avatar
+1
внутренности «родной» ручки к контроллеру (та что продавалась в том же лоте у продавца из шапки, заказана по ошибке) в сравнении с ручкой из обзора (YIHUA-862D+ 853D).


↑ «родная»
сопротивление обмотки 69,6 Ом
«brushless» турбинка: 24В, 0.09А


↑ YIHUA-862D+ 853D
сопротивление обмотки 72,7 Ом
турбинка: 24В, 0.20А

пока жду остатки заказа вопросик: параметры термистора 10k/B3 950/1% (с рисунка) критичны? где-то валяются контроллеры старых ноутбучных батарей, там должны быть термисторы чтоб не бегать по магазинам, не искать…
+
avatar
+2
Дополнение,
наконец то дождался мелочь из инет магазина (стойки, GX16-8, ножевые разьемы и прочее) результат:


Сверху фен — экран 1,3 белый.
Снизу паяльник — тоже 1,3 но голубой.

Паяльник делал первым.
Накосячил: кривовато припаял (кое-как исправил), и высоковато приклеил экран.
Заработал с полпинка.
С базой и калибровкой жал не разбирался. Точность времени не проверял.

Фен соотв делал вторым.
Накосячил: мотал малярным скотчем переднюю панель со стеклом во время всяких мех обработок — задолбался оттиратьб экран слегка потер царапками но при работе не видно. Экран припаял ровно, но приклеил уже низковато :) Забыл припаять провод для подсветки кнопки на колодке питания.
Заработало не сразу. Было КЗ соплей при пайке на плате экрана между синком и землей — экран не показывал при старте ничего. Потом, т.к. часть разьемов в комплекте не шла и собирал из того что было под руками, получил плохой контакт на питание турбины. При старте получил черный экран и дымок из ручки.
Перероверил все, пересобрал — работает.
По ощущениям не хватает максимальной скорости турбины.
Температуру на разных режимах/насадках еще не замерял.

p.s. из неприятного: при не подключенной ручке фена на каком то из контактов разьема gx16 торкает током. так же при отключенной ручке если касаться корпуса то на экране проскакивают помехи.
возможно переполюсовка нуля-фазы на вилке поменяет поведение

P.P.S. Спасибо sancho1971 и Nimnul1979 за содействие и ответы на вопросы.
+
avatar
+1
добрый день всем!
немного поправок по статье:

(D3) SMD-маркировка P428
— заменить на —
(D3) SMD-маркировка U1D (MURS120T3G)

ИМС (U3) XC31PPS0036AM (SMD-маркировка A36W) линейный регулятор напряжения,3.6V±5%,50mA.
— заменить на —
ИМС (U3) OPA336 (SMD-маркировка A36) операционный усилитель

(U4) ATMLH427, подключение к контроллеру по шине I2C
— заменить на —
(U4) AT24C08B (маркировка 08B), подключение к контроллеру по шине I2C

а в остальном только благодарности создателю статьи!!!
+
avatar
  • GarikXP
  • 22 августа 2017, 17:08
0
Подскажите пожалуйста, стоит ли брать этот KIT (с ПО без возможности производить калибровку) или лучше взять готовый портативный фен YH-8858 https://world.taobao.com/item/14638021364.htm за ~26$ ????
+
avatar
  • GDN
  • 23 августа 2017, 11:02
0
GarikXP Если этот фен нравится больше, думаю можно допилить калибровку путем изменения сопротивления подстроечного резистора ОС ОУ. Как это сделано у YH-8858, да и у большинства паяльных станций.

Nimnul1979 02 апреля 2017, 21:12
Поправка для статьи: маркировка A36 в схеме, это операционник OPA336NA усилитель термопары
Katya2007 16 августа 2017, 06:38
ИМС (U3) XC31PPS0036AM (SMD-маркировка A36W) линейный регулятор напряжения,3.6V±5%,50mA.
— заменить на —
ИМС (U3) OPA336 (SMD-маркировка A36) операционный усилитель
+
avatar
  • GarikXP
  • 23 августа 2017, 14:19
0
Подскажите, пожалуйста, подойдет ли такой oled дисплей 1.3" https://world.taobao.com/item/26041828109.htm для замены родного 0.96 ??? не будет ли каких-то сюрпризов? Или стоит все-таки брать такой https://world.taobao.com/item/538152166220.htm?
+
avatar
  • tam250
  • 23 сентября 2017, 19:00
0
Товарищи куда пихать батарейку? слева от надписи С11 между разьемами два отверстия?
+
avatar
0
проследите по дорожкам куда подключены эти
два отверстия
и нужна ли тут батарейка???
+
avatar
  • tam250
  • 23 сентября 2017, 22:33
0
нули напрягают, сделали ведь зачем то часы )
+
avatar
+1
я уже давно на них не обращаю внимание, так же как и на паяльнике…
+
avatar
  • vulkan35
  • 26 октября 2017, 20:15
+3
Перечень деталей.

+
avatar
+3
Новая ревизия платы, с батарейкой.



+
avatar
+1
спасибо
но какой смысл в ней?
+
avatar
+1
Часто в комментариях спрашивали куда батарейку прикрутить, наверно смысл для многих есть.
+
avatar
+1
я в том смысле, что эта батарейка на работу фена абсолютно не влияет
+
avatar
+1
Ещё раз спасибо за предоставленную информацию, добавил в конце обзора
может кому-то и пригодится
+
avatar
+1
Квиковский нагреватель A1148 кто нибудь пробовал?



На фото сборки у китайцев фен 858d с таким нагревателем.

+
avatar
+1
Пробуй…
Замерь сопротивление нагревателя, для этого контроллера должно быть в районе 70 Ом
+
avatar
+1
Нагревателя на руках нет, только собираюсь покупать. Не хотелось бы пролететь, не дешевый.
+
avatar
+1
НУ, тут я тебе помочь ни чем не могу
+
avatar
  • gumumba
  • 29 ноября 2017, 20:46
+2
достался по случаю комплект фен+насадки+подставка. сопротивление 69.85 Ом. пристроил к контроллеру без особых танцев. может кому пригодиться.Отпаять заземление и припаять его на — термопары.Термистор припаять одним концом вместо заземления, второй на минус термопары. Температуру держит выключается от подставки. погрешность по мультиметру 5 градусов.
+
avatar
0
что за фен и от какой станции есть информация?
если знаешь модель напиши сюда, что-бы остальным было проще…
;-)
+
avatar
  • gumumba
  • 02 декабря 2017, 09:46
+1
мотор на 24вольта а название хрен выговоришь-кидаю скринсо страницы
+
avatar
0
Ну, тогда уже и ссылку в студию ;-)
+
avatar
  • gumumba
  • 02 декабря 2017, 10:17
-1
да легко
+
avatar
0
и где?
)))
+
avatar
  • GDN
  • 02 декабря 2017, 11:26
+1
Уже были
mysku.club/blog/taobao/48863.html#comment1996385
Есть комплекты с подставкой и без.
+
avatar
  • gumumba
  • 02 декабря 2017, 10:21
-1
+
avatar
  • gumumba
  • 02 декабря 2017, 21:22
-2
+
avatar
+1
ну и как эту ссылку можно использовать???
тяжело скопировать и сюда вставить?
+
avatar
  • Kembrik
  • 08 декабря 2017, 20:00
+2
Оказывается на базе этого контроллера автор контактную сварку сделал.



bbs.mydigit.cn/read.php?tid=1535883&page=10
+
avatar
+2
интересно
прошивка другая — 99,9% и не понятно как подключена силовая часть
+
avatar
  • Kembrik
  • 08 декабря 2017, 20:25
+2
На правах бреда у меня мысля возникла что 220-ю варит, которые на нагреватель идут. :)
А так возможно просто коммутирует релюхой подключённый силовой транс переделанный, от микроволновки.
+
avatar
+1
Да, про транс понятно…
тут наверное прошивка решающую роль играет, именно программно ограничивается время
+
avatar
  • Kembrik
  • 08 декабря 2017, 21:07
+2
Да, прошивка конечно же будет совсем другая. Просто будет дёргать релюхой по заданным параметрам.
+
avatar
+2
ищи прошивку и выкладывай сюда или в отдельный обзор ;-)))
сделаем агрегат для точечной сварки
+
avatar
  • Kembrik
  • 08 декабря 2017, 21:28
+2
Я пока что таким контроллером не обладаю. :)
В той теме прошивок не видно. Может так кто видел, прошивки от контроллера фена кто-то же нашёл.

+
avatar
  • Kembrik
  • 08 декабря 2017, 21:29
+2
Авторизовался на том форуме стали доступны ещё пару фото. Таки и вправду там транс от микроволновки.

+
avatar
+2
yurok на майску делал контроллер для точечной сварки на базе транса от микроволновки. Я даже плату у него купил. Классная штука. Теперь думаю как красиво сделать крепление электродов
+
avatar
  • ALeX_71
  • 01 января 2018, 21:04
0
Друзья, подскажите еще никто не добрался до изменения температуры отключения фена? На том же люкее 702 60градусов или даже 50.
+
avatar
0
Читайте внимательно обзор
При установке ручки паяльного фена на подставку, он переключается в режим ожидания, обороты турбины автоматически повышаются до 100% и происходит быстрое охлаждение нагревательного элемента до 90℃, после чего турбина отключается. После остановки турбины температура немного повышается до ~100℃ и начинает медленно опускаться.
+
avatar
  • ALeX_71
  • 02 января 2018, 15:39
0
Читал я внимательно, наверно вы меня не правильно поняли.
Я хочу понизить предел отключения турбины при охлаждении (на подставке). Сделать не 90 градусов, а 50-60 градусов.
Или я один сильно заморачиваюсь?
+
avatar
0
наверное один ;-)
+
avatar
  • bazilio
  • 01 февраля 2018, 06:34
0
Я правильно понял что китайцы переделали плату под дешевую ручку фена? Или это их колхоз — типа положили шоб было, а как работает — пох ..!?

https://aliexpress.com/item/store/product/DIY-858-8858D-878A-878/918038_32840693216.html
+
avatar
+1
А что Вас не устраивает, по моему плата как у меня в обзоре такая же как и в магазине
+
avatar
  • bazilio
  • 01 февраля 2018, 14:11
0
Да то что плата такая же и смущает или там можно изменить прошивку и дугая ручка будет работать корректно?
+
avatar
+1
а почитать обзор?

я вроде указывал, что ручку покупал отдельно. Что и как из этого вышло — всё расписано.
+
avatar
  • bazilio
  • 01 февраля 2018, 15:01
0
Да вы меня не поняли, я ж не про ваш обзор, а про новые лоты на али и ссылку дал — они раньше не уазывали какую ручку фена исользуют… А тут смотрю че то новое появилось, начал детально разглядывать — отзывы читать и как раз ваши приключения с ручкой и заставили засомневаться — а такли там все просто…

эти лоты появились буквально в течнии последних 2-3 месяцев, раньше были только с дорогой ручкой…
+
avatar
0
так в чем проблема?
плата та же, ручку в комплект положили, значит что-то знают или понимают, что будет работать

Эти комплекты уже больше года продают на Тао
+
avatar
  • bazilio
  • 01 февраля 2018, 15:59
0
Да нет пока проблемы, просто хотел выяснить правда ли китайцы переделали плату или прошивку под дешевую ручку для 858 8858D 878A 878

А что на ТАО год продают платы под дешевые ручки?
+
avatar
  • Kembrik
  • 01 февраля 2018, 16:09
+1
А чем дешёвая ручка отличается от дорогой?
+
avatar
0
Да плате абсолютно монопенесно какая ручка, все ручки внутри практически одинаковые.
Отличаются только качеством…
+
avatar
  • bazilio
  • 01 февраля 2018, 19:19
0
Может я какой то нюанс не уловил, не спорю, но была же прблема и на али ручка стоила 3-4тр. уж не знаю сколько на ТАО

И я на тот момент засомневался, а нужно ли так себя привязывать к запчастям девайса который дорогой да еще и не на каждом углу продается…

Вроде все хорошо, но пробные включения принесли разочарование — большое несоответствие установленной температуры и реальной на выходе сопла, почти в 150 ℃.
Проведя ряд пробных подключений ручек фена от других паяльных станций Юра, ака Nimnul1979, пришел к довольно таки неприятным выводам: данный контроллер паяльного фена жестко «заточен» под конкретную модель ручки фена, точнее сопротивление нагревательного элемента. Ручка фена от паяльной станции Lukey-702 с сопротивлением нагревателя 70 Ом показала наилучшее соответствие установленной температуры и реальной на выходе сопла, практически разбежность равнялась 0.
+
avatar
0
И что не понятно?
можно было без проблем купить комплектную ручку и не заморачиваться…
НО меня не устраивала конструкция крепления сопел к ручке. Я нашел альтернативу…
+
avatar
  • vulkan35
  • 01 февраля 2018, 19:55
+1
Контроллеру без разницы за сколько вы купили ручку за 100 или 10000. Важный параметр в ручке турбина 24v и нагревательный элемент 70 Ом.
+
avatar
  • bazilio
  • 01 февраля 2018, 22:13
0
Китайцы не указывают сопротивление, а мощность у них относительная — как погода на юпитере :)

нагревательный элемент 70 Ом.
+
avatar
  • vulkan35
  • 09 февраля 2018, 14:49
+6
Новая ревизия контроллера с потенциометром. Теперь нет жесткой привязки нагревательного элемента, можно откалибровать температуру.

+
avatar
+2
Эти дополнения можно сделать и без покупки новой ревизии платы ;) Но все равно спасибо за общий вклад.
+
avatar
  • Maksym78
  • 21 февраля 2018, 20:50
0
Подскажите где про эти дополнения можно прочитать?
+
avatar
+1
Сорри не видел движения в теме))) Ниже указали что сделать.
+
avatar
0
Добрый день, не подскажете какой номинал резистора и на какие ноги идет. Спасибо.
+
avatar
  • GDN
  • 22 февраля 2018, 08:25
+4
Путем изменения сопротивления резистора ОС ОУ, по схеме R8-110КОм

Сделать к примеру так, по аналогии схемы с Радиокота:
+
avatar
+1
смотри внимательно на плату новой ревизии, там уже добавили
+
avatar
  • GDN
  • 22 февраля 2018, 10:30
-3
sancho1971 этот комментарий не в тему.
Люди интересуются какие на старой версии внести изменения…
+
avatar
+1
руками допаять резистор
+
avatar
  • GDN
  • 22 февраля 2018, 11:08
-3
sancho1971 я про это и написал, а твой стеб я не пойму.
Взял бы и дополнил свой обзор, а то уже и схему добавил и список радиокомпонентов, а свои заблуждения про:
контроллер паяльного фена жестко «заточен» под конкретную модель ручки фена, точнее сопротивление нагревательного элемента.
Я задавал тебе вопрос, ты отмалчивался:
mysku.club/blog/aliexpress/59062.html#comment2424580
Так при чем тут сопротивление нагревательного элемента, когда есть термопара? Зачем продолжаешь вводить людей в заблуждение?
Ну ошибся — бывает.Щас то чего не добавить в обзор как можно доработать схему(номинал резистора, куда подпаять), вместо этого руками допаять резистор.Ясен пень, что не ногами…
+
avatar
+2
У меня фен уже год работает и меня он устраивает. Что либо переделывать пока нет необходимости.
Зачем продолжаешь вводить людей в заблуждение?
И кого я ввел в заблуждение?
В обзоре я сразу предупредил: «контроллер паяльного фена жестко «заточен» под конкретную модель ручки фена, точнее сопротивление нагревательного элемента.»
А то что появилась новая ревизия платы контроллера, где уже добавили подстроечник в обвязке операционника и можно подключить другие ручки с другим нагревательным элементом, так китайцы они ж не дураки и муське так же читают, поэтому и внесли изменения.
А если у тебя плата старой ревизии, как у меня, и нагреватель не подходит, так поставь подстроечние, проведи измерения, получи результат и поделись с окружающими. Тебе только благодарны будут.
А так кроме наездов и претензий ничего…

PS минуса за твой комментарий не мои
+
avatar
  • GDN
  • 22 февраля 2018, 12:27
+1
В обзоре я сразу предупредил: «контроллер паяльного фена жестко «заточен» под конкретную модель ручки фена, точнее сопротивление нагревательного элемента.»
Сопротивление нагревательного элемента (как правило от 70 до 100 Ом) может быль любым, от этого зависит только мощность фена, а отслеживание температуры идет по термопаре.У меня три фена с сопротивлением нагревательного элемента около 70 Ом и все надо индивидуально калибровать, тк разные показания температуры.Все зависит от типа термопары и от потока/движения воздуха через нагревательный элемент и тп.Так что купив ручку с сопротивлением 70 Ом можно обломаться… К примеру производитель поставит J-тип термопары, или еще из какого сплава китайского подвала…
А так кроме наездов и претензий ничего… где наезды то? Это меня носом тыкнули в картинку, мол китайцы доработали смотри внимательно на плату новой ревизии, а то что я отвечал людям которые интересовались как по этой картинке доработать старую плату внимания не обратили.Так кому надо быть внимательней? А про то, что руками допаять резистор это уже совсем некрасиво с вашей стороны.
Нет у меня данного фена, свою ПС я уже вам показывал:
mysku.club/blog/aliexpress/56972.html#comment2315280
Я просто поделился своими соображениями как доработать старую версию платы…
+
avatar
+3
Не серчайте так, все нормально, пока схемы не было я тоже ошибался как это работает, теперь понял ;)
+
avatar
  • GDN
  • 22 февраля 2018, 12:58
+1
Я про то же, человеку свойственно ошибаться.Я не исключение.Просто чет зацепило, я и психанул, извиняйте)
+
avatar
+2
Ладненько, все помирились, подружились и успокоились ;-)
и это хорошо
будет инфа по аппаратной калибровке подстроечником — опубликую
+
avatar
  • GDN
  • 22 февраля 2018, 05:45
+3
Можно откалибровать температуру…
Можно, но если бы изготовители поставили многооборотный подстроечный резистор, было бы гораздо лучше.

Читающим mysku.club китайским друзьям привет!)
+
avatar
  • bazilio
  • 15 ноября 2018, 06:52
0
vulkan35 Начал смотреть что щас есть у продавцов на АЛИ и сначала не понял — подумал что они старые ревизии продают… пока не стал разглядывать фото в отзывах… Продавцам насрать что они продают — у всех в описании старые фото :(
+
avatar
  • vulkan35
  • 16 февраля 2018, 20:08
+3
Оригинальный нагреватель Quick A1148 сопротивление 70 Ом, идеально подойдет для контроллера.

+
avatar
+2
Именно, у меня оригинал Lukey 702
+
avatar
+1
измерь внешний диаметр самого нагревателя и его длину
а выше нагревателя это термозащита из слюды?
если ДА, то и её размеры
+
avatar
  • vulkan35
  • 22 февраля 2018, 08:34
+4
Нагреватель:

Длина 54 мм, внешний диаметр 20 мм.

Термозащита трубка оклеенная внутри и снаружи слюдой:

Длина 62 мм, внешний диаметр 23 мм.

Дополнительные кольца: белое термостойкий материал типа керамики длина 2 мм, без слюды длина 10 мм.

Полностью в сборе нагреватель и защита длина 74 мм, внешний диаметр 23 мм.

+
avatar
+1
Спасибо, теоретически в мою ручку влезть должен ;-)

ссылка, где покупал есть?
и ещё вопрос, сам каркас, где спираль уложена, из чего сделан?
+
avatar
  • vulkan35
  • 22 февраля 2018, 10:46
+2
Покупал здесь

сам каркас, где спираль уложена, из чего сделан?
Без понятия, основа мелкая крошка прессованная.
+
avatar
+1
покупал только сам нагреватель?
термозащита с кольцами была в комплекте или покупал отдельно?
+
avatar
  • vulkan35
  • 22 февраля 2018, 12:27
+1
термозащита с кольцами была в комплекте или покупал отдельно?
Термозащита с кольцами идет в комплекте с нагревателем.
+
avatar
+1
Классный нагреватель, качественно сделан!
+
avatar
  • vulkan35
  • 22 февраля 2018, 12:28
+2
Качество отличное, по фото в магазине не определишь.
+
avatar
+1
та да фотки не очень, если бы не ссылка и рекомендации, я бы и обратил на него внимание
+
avatar
  • Maksym78
  • 22 февраля 2018, 21:24
0
Установил я многооборотный подстроечный резистор на 100К вместо R8 и с помощью цифрового термометра с термопарой приступил к калибровке. Не точное это занятие. Теперь мне стало понятно почему китайцы не парились по поводу точности температуры воздушного потока. Влияет просто все, как диаметр сопла так и расстояние измерения — отодвигание термопары на 5мм от края изменяет показания на 15 градусов. Я бы не парился с этим в дальнейшем. ( Рядом с краем 300 С а на расстоянии 10мм уже 250. Тут точности не добиться да и она не нужна, привыкнуть просто к определенным попугаям.
С калибровкой паяльника намного все проще.
+
avatar
+1
Рядом с краем 300 С а на расстоянии 10мм уже 250
фен калибруют не у края сопла, на том расстоянии от сопла, на котором предполагается использовать (расстоянии от сопла до платы)
+
avatar
  • GDN
  • 23 февраля 2018, 08:49
+2
Да, но надо все привести к золотой середине, иначе будет дисбаланс, с мелким соплом будет сильно недогревать, с крупным сильно перегревать и т.п…
Обычно настройка идет так:
Ручка фена фиксируется, без насадок и на среднем потоке воздуха.Термопару располагают на расстоянии 1.5-2 см по центру сопла.Я делаю калибровку на 300 гр, так получается наилучший результат для моей ПС.( примерно одинаковая погрешность на температуре 200 и 400 гр )
Если нужна определенная температура, тогда так:
+
avatar
+2
классная идея кронштейна для фена
донорами стали, если я не ошибаюсь, настольная лампа и струбцина для фотоаппата

PS Это твой ролик?
+
avatar
  • GDN
  • 23 февраля 2018, 11:15
+2
Нет, ролик не мой )
Кронштейн зачетный, лежит такая лампа, все никак не сделаю подобный.
В инете встречаются забавные решения, вот вариант улыбнул
+
avatar
+3
С калибровкой паяльника намного все проще.
Фену тоже можно сделать «базу насадок» как в паяльнике с типом жал. Например, в меню выбираете насадку и контроллер сам выставляет необходимый профиль работы под нее, плюс к этому профилю насадки, прикрутить и калибровку по нескольким точкам. Вот после такого думаю будет точно держать температуру, но тут нужно не забывать в меню менять профиль насадки.
+
avatar
  • GDN
  • 23 февраля 2018, 11:23
0
Было бы неплохо, плюс поправку на силу воздушного потока.
+
avatar
+2
для поправки воздуха, нужна обратная связь, хотя сделать это просто, я делал на фене, турбине выводил 3 пин(Тахо).
Кстати китаец это предусмотрел в контроллере и сделал 3 пин для тахо в турбинке, вот я и выводил его а вот попробовать в работе не получилось, т.к. у меня провод самодельный(кремнийорганическая трубка+провод МГТФ) я забыл проложить еще один провод для 3 пина турбинки. А так как найти турбинку на 3 пина да еще на 24в сложно, вот китайцы и собирают на 2 пиновых.




+
avatar
  • GDN
  • 23 февраля 2018, 14:33
+2
Помниться Volly с радиокота в теме Цифровая паяльная станция (от михи-псков) делал нерегулируемую зависимость от напряжения питания турбины, потом отказался, у всех фены разные всё индивидуально.
+
avatar
+2
Все верно, а ЛИ делал схему подсчета оборотов, через питание… вот тут мне кажется и кроется просчет.
Другое дело датчик холла в турбинке, меньше деталей и сигнал уже готовый, только обрабатывай.
У меня есть DFS-90… сам собирал и сам настраивал, но там нет компенсации на выхлоп и не удобно сделано, что идет регулировка оборотами а не процентами, хотя фен очень достойный!
+
avatar
  • Maksym78
  • 22 февраля 2018, 21:37
+2
Прикрутил держатель фена к держателю от паяльника (брал тут https://aliexpress.com/item/item/High-quality-High-temperature-Multi-function-Iron-Tip-Clean-Ball-Electric-Iron-Rosewood-Soldering-Iron/32823946644.html)
Т.к. он пластиковый и не устойчивый залил в середину свинец грамм 300. (Расстопив его в консервной банке) и покрыл сверху эпоксидной смолой.
+
avatar
0
лучше кусок железа положить, свинец токсичен, при пайке и так всякой гадостью дышим.
+
avatar
  • Maksym78
  • 23 февраля 2018, 22:08
+1
Покрыл сверху эпоксидной смолой.
+
avatar
  • limoncn
  • 08 апреля 2018, 18:19
0
У кого есть прошивка

SMD_Rework_v.1.1_SSD1306_OLED0.96.hex

под дисплей SSD1306
хочу попробовать собрать…
+
avatar
+1
есть только эта
SMD_Rework_v.1.1_SH1106_OLED1.3.hex
лежит тут
+
avatar
  • Mazayac
  • 02 сентября 2018, 13:42
+1
Таймер работы фена пригодится, например, при эмуляции профиля пайки.
Минуту прогреваем предварительно на 150 градусах, переключаемся энкодером на следующий профиль фена, и градусах на 300 припаиваем прогретый чип.
Как-то так, я думаю.
+
avatar
  • bazilio
  • 15 ноября 2018, 07:00
0
Перечитал, еще раз комментарии, в общем получается хорошее железо с большим не реализованным потенциалом по софту… И я так понял что и в комбинированной версии автор прошивки ничего не изменил, добавил…
+
avatar
  • vmv7
  • 10 августа 2019, 00:20
0
Вывод по контроллеру: стабилизация температуры «завязана» на протекающий через нагревательный элемент ток (используется измерительный трансформатор тока (TU1) ZMPT107).
трансформатор ZMPT107 в данной схеме используется как датчик определения нуля фазы для открытия симистора.
+
avatar
0
Всем привет, встал перед выбором, купить этот фен, либо собрать по проекту PTDreamer www.ptdreamer.com/cheap-diy-hot-air-soldering-station/? Второе должно выйти дешевле, чем покупать готовый за 60 зелёных, к тому же есть открытые исходники.
+
avatar
0
А какая сейчас версия прошивки фена и где взять/привязать к mcu?
+
avatar
0
прошивка всего одна, других не было, по крайней мере я о других не знаю
нужны будут коды активации — пиши, помогу
+
avatar
0
Спасибо. С твоего, кажется, гугольдиска, SMD_Rework_v.1.1_SH1106_OLED1.3.hex — она? Ищу слово «fan» в названии прошивки и никак… Вопрос, комбо не хочу — отдельно фен по работоспособности и функционалу как, лучше/хуже, чем в комбо?
+
avatar
0
да это мой гугл диске
алгортм у фена что в комбо, что в отдельном — одинаковый
+
avatar
0
FEB1
5292
Будь добр, для фена RG.
C контроллером паяльника я наигрался, надо платку делать, понравилось.
+
avatar
0
A2C4
5100
+
avatar
0
Спасибо, работает.
+
avatar
0
Александр, а комбо умеет одновременно и дуть, и паяльник греть?
+
avatar
0
не подскажу, у меня нет комбо
+
avatar
+2
Конечно умеет
+
avatar
0
Спасибо. На комбинацию тоже только одна крайняя прошивка Combo_HW101_ENC.hex?
+
avatar
0
Да, всего одна, есть у меня гугл диске
+
avatar
0
Это она и есть у меня. Там пара кодов другая, чем у фена, Александр?
+
avatar
0
я уже писал, у меня нет комбо, потому ответить не могу
+
avatar
  • dr-baks
  • 23 февраля 2020, 23:28
0
Подскажите пожалуйста.У меня есть плата фена покупал здесь https://aliexpress.ru/item/item/33037630159.html на контролёре stm32f101cbt6 не посмотрел сразу какой контролёр и прошился прошивкой SMD_Rework_v.1.1_SH1106_OLED1.3.hex.И сейчас экран не работает как исправить.Прошивал всё по инструкции.
+
avatar
0
прошивка SMD_Rework_v.1.1_SH1106_OLED1.3.hex не подходит для Вашего фена.
Какая прошивка подойдет для Вашей версии не подскажу, у меня такого нет.

На радио-коте есть ветка форума посявщенная этим паяльникам/фенам/комбо, попробуйте задать этот вопрос там.
+
avatar
  • dr-baks
  • 24 февраля 2020, 00:15
0
Спасибо за помощь.Это получается если я не найду прошивку под этот контролёр придётся перепаивать что бы заработала на stm32f103cbt6
+
avatar
  • dr-baks
  • 24 февраля 2020, 12:24
0
Добрый день.Подскажите пресеты можно настроить под себя или они фиксированные.
+
avatar
0
Вы обзор читали?
Для кого я его писал?
+
avatar
  • dr-baks
  • 09 марта 2020, 16:06
0
Подскажите пожалуйста у Вас нет обзора на плату фена новой ревизии.У меня просто возник вопрос как с помощью подстроечника калибровать фен.
+
avatar
0
замеряем температуру на выходе фена и с помощью подстроечника выставляем такое же значение на дисплее
+
avatar
  • dr-baks
  • 01 апреля 2020, 19:11
0
Подскажите пожалуйста замерять температуру надо на фене без насадок или с насадкой.
+
avatar
  • dr-baks
  • 10 марта 2020, 18:53
0
Подскажите пожалуйста нагрев конденсатора с28 33мкф 450в и трасформатора т1 это нормально.Плата новой ревизии.
+
avatar
0
байте ссылку не с телефона, а с компьютера
Ваша ссылка коректно не открывается
но уже могу сказать, что это другая разработка, ничего общего стеми паяльными станциями, что у меня в обзорах, не имеет
+
avatar
0
Имеет ли смысл ее брать? Это stm-32?
+
avatar
0
откуда я знаю, ссылки нет
+
avatar
0
Здравствуйте.
Где находится делитель на U сети 220в? У меня 270в показывает. R6-R7?
+
avatar
0


99,9% на печатной плате
+
avatar
0
Оно понятно что на плате. С 220в МК контачит только через трансформатор напряжения. R5 R6 R7… Какой правильней крутить…
Пробовал подключался к мк ST-Linkом… Залочен.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
