Приветствую!
В ремонте телевизор LG 42LN541V с банальной проблемой — не включается, нет индикации питания. Сетевой кабель проверен — рабочий (бывает на сгибе обрывается), значит проблема с блоком питания. Вскроем телевизор и посмотрим...
Кратко о телевизоре:
LG 42LN541V — ЖК‑телевизор с LED‑подсветкой, диагональ 42 дюйма (107 см), разрешение Full HD (1920×1080), частота обновления 100 Гц. Поддерживает цифровые стандарты DVB‑T2/C/S2, есть 2 HDMI, USB, слот CI, мощность звука — 20 Вт.
Итак, телевизор выпуска октября 2013 года, сломался в мае 2026.
Включаем в сеть, жмем кнопку включения — никакой реакции. Индикация дежурного режима не светится (в этой модели тв в настройках его можно отключить).
Переворачиваем телевизор экраном вниз на ровную поверхность и откручиваем винты задней крышки, снимаем её.
Визуально осматриваем плату блока питания (маркировка EAX64905301) и видим — три электролитических конденсатора вздулись, что указывает на их неисправность и скорее всего из-за них телевизор и не работает
Но перед их заменой проверяю подсветку LED тестером — исправна. Кстати, на сайте есть статья по замене подсветки от автора KaosuNeko, если кому нужно, можете изучить.
Итак, вздулся конденсатор 1500uF 10V (c201 на плате) он расположен в цепи питания +3.5v
Половину емкости растерял, да и ESR с vloss (потери) высоковато
Следующие 2 конденсатора — 470uF 10v (c209) и 220uF 25V (c222)
Первый расположен на самом выходе у коннектора, всё так же в цепи питания +3.5v
Его емкость и ESR получше — но если уже вздулся, то в любом случае под замену.
И последний конденсатор на 220uF 25v, расположен так же у коннектора и используется в цепи +12v. По емкости и ESR всё плохо
Если под замену нет конденсаторов именно такой же емкости — не страшно, ставьте номиналом повыше (они используются как буферные/фильтрующие), главное напряжением не ниже, чем стояли. Не перепутайте полярность!

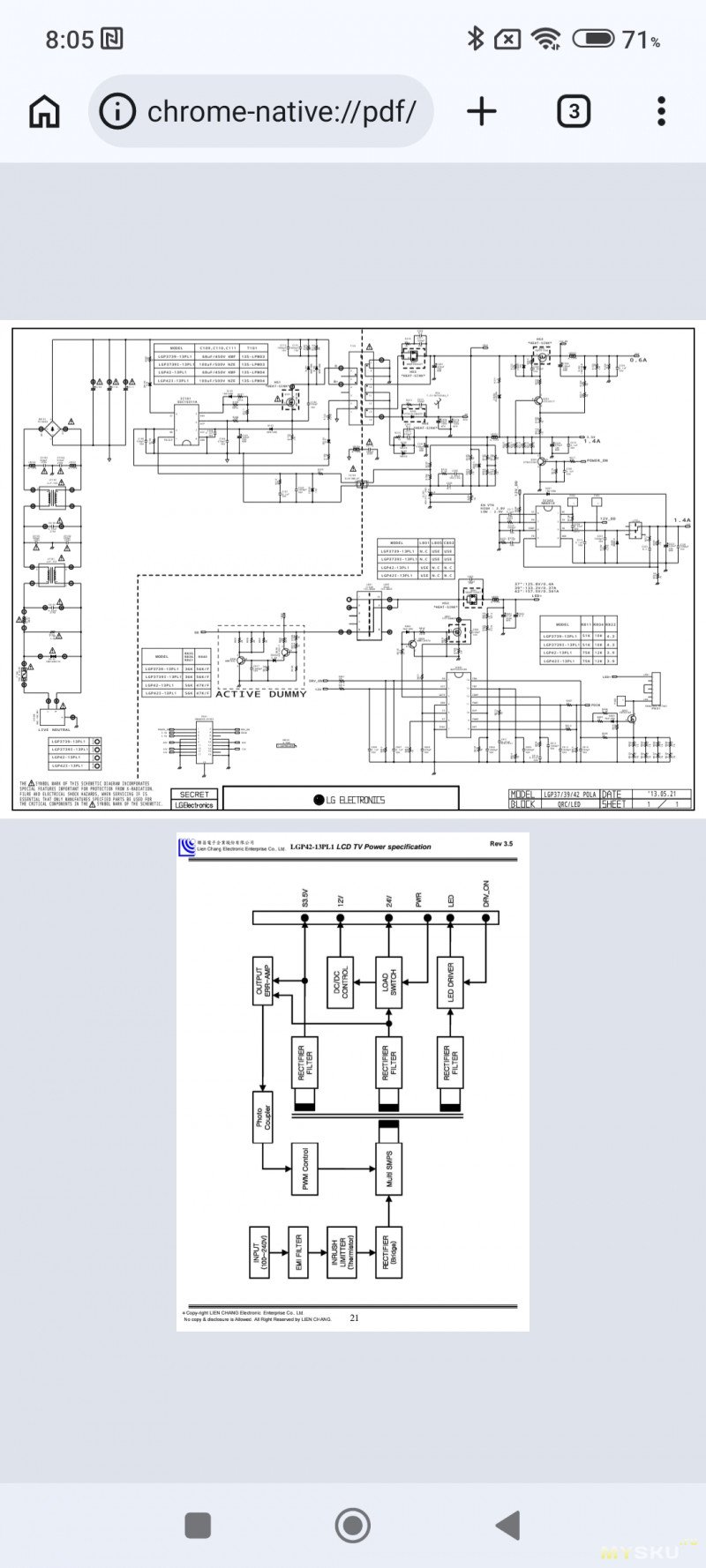

Схема блока питания ТУТ
Включаем и видим — индикация появилась и это хороший знак
Жмем кнопку включения — телевизор запустился. Отделались всего лишь конденсаторами, повезло)
По желанию снижаем ток на подсветку (описано в другом обзоре от KaosuNeko) и можно пользоваться телевизором.
На этом у меня всё, спасибо за внимание.
